Характеристики:
Диапазон наружных диаметров обработки, мм
8-200
Диапазон внутренних диаметров обработки, мм
13-100
Высота центров, мм
135
Частота вращения шпинделя, об/мин
50Гц: 25-380
Макс. перемещение (ход), мм
650
Диапазон подачи стола, м/мин
0,1 - 4
Макс. вес заготовки, кг
50
Длина обработки (наруж. / внутр.), мм
500/125
Диапазон поворота раб. стола, °
-5～+9°
Макс. окружная скорость круга, м/с
38
Размеры шлифовального круга (нар.диаметр*ширина*вн.диаметр), мм max
400x50x203
Размеры шлифовального круга (нар.диаметр*ширина*вн.диаметр) , мм min
280x50x203
Частота вращения круга при внутр. шлифовании, об/мин
10000
Конус передней и задней бабки, Морзе
4
Мощность, кВт
5,625
Длина,мм
2200
Ширина, мм
1600
Высота, мм
1700
Вес станка, кг
2500
Описание:

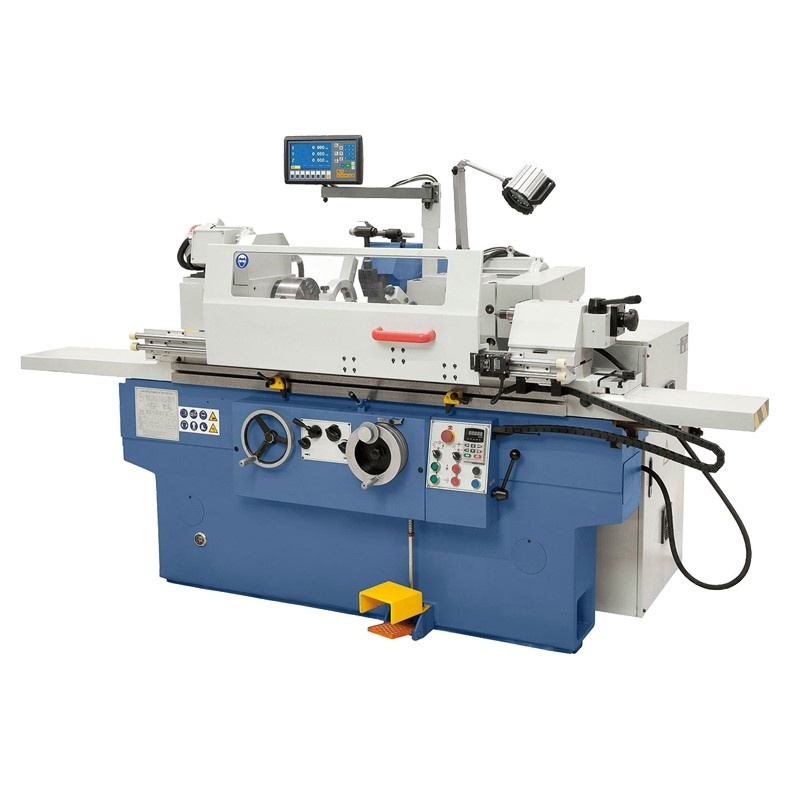

• Универсальный кругло-шлифовальный станок с ЧПУ M1420/500 предназначен для обработки внешней части деталей в виде конуса или цилиндра. Очень востребован станок в мелкосерийном производстве и единичных работах.
ОСОБЕННОСТИ КРУГЛОШЛИФОВАЛЬНОГО СТАНКА
• Гидродинамическая система создает масляную пленку между втулкой и шпинделем для уменьшения вибрации, обеспечивая максимальную точность и качество поверхности. Этот тип подшипников увеличивает срок службы и стабильность шпинделей стол имеет большие габариты и поворачивается в двух направлениях - перемещение стола осуществляется с помощью ручного колеса или автоматически с помощью линейной гидравлической подачи очень прочная головка шпинделя для обработки заготовок и широкая жесткая опора шлифовального шпинделя с внутренней шлифовальной машиной обеспечивают наилучшие результаты при различных условиях эксплуатации шлифовальный шпиндель поддерживается с обеих сторон регулируемой 3-сегментной втулкой время выдержки можно установить в конце стола точность перемещения проверена в соответствии со стандартом ISO для круглошлифовальных станков прочная головка шпинделя поворачивается на 30° влево, а правая подача собачки в сочетании с нулевым упором позволяет повторная подача без проверки шкалы подачи гидравлическая или ручная быстрая подача с обратной бесступенчатой регулировкой подачи.
