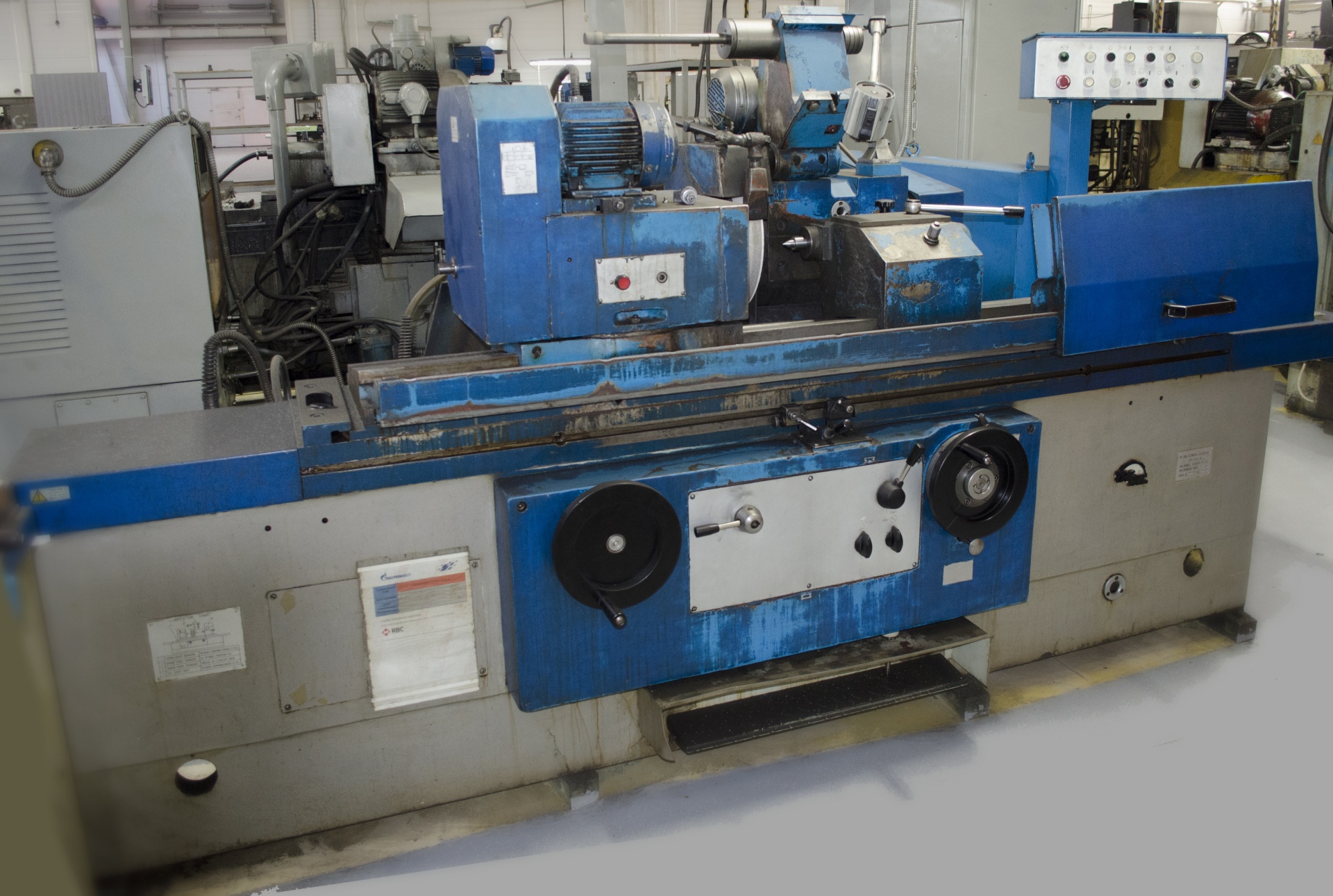

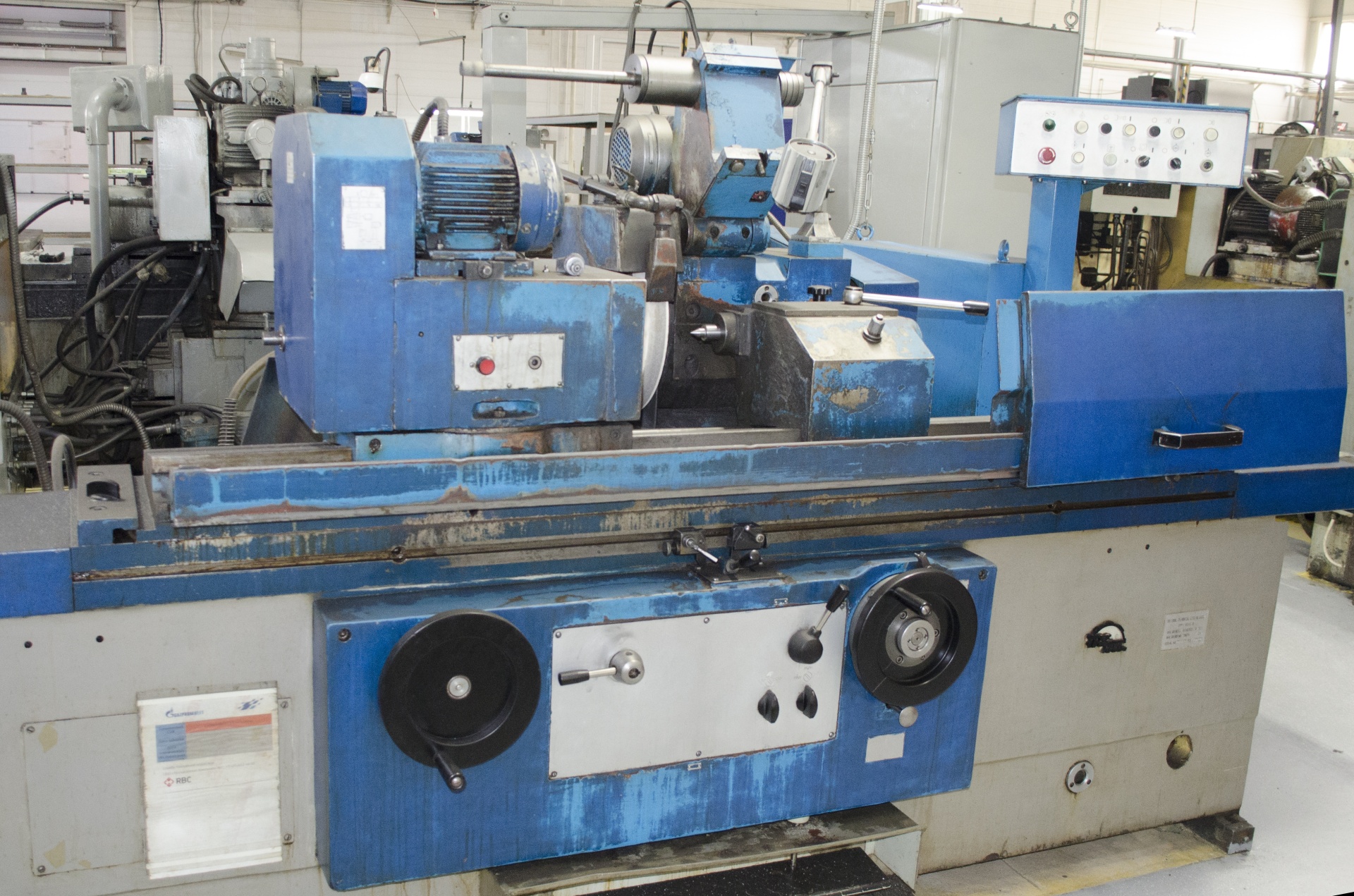

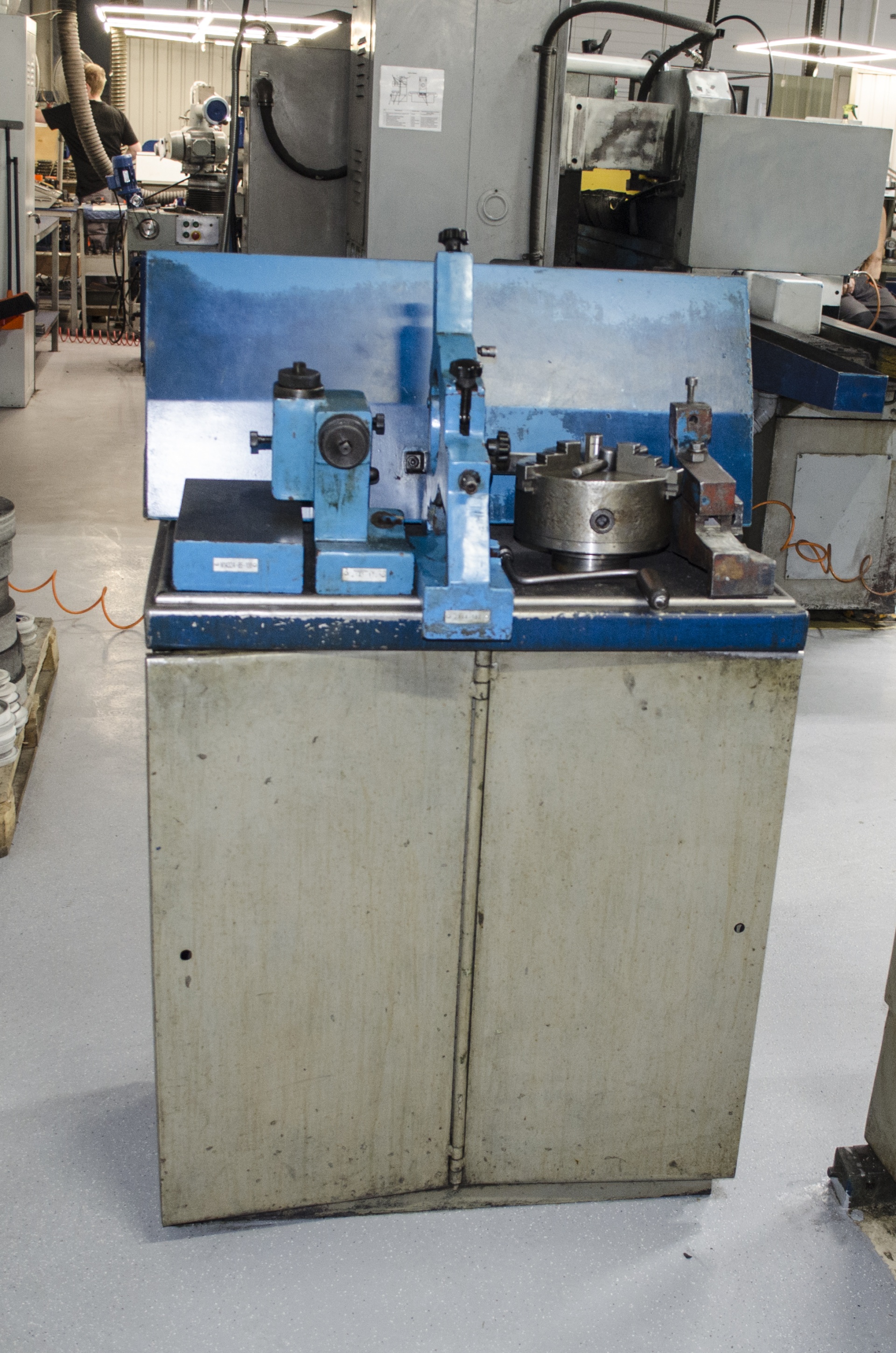

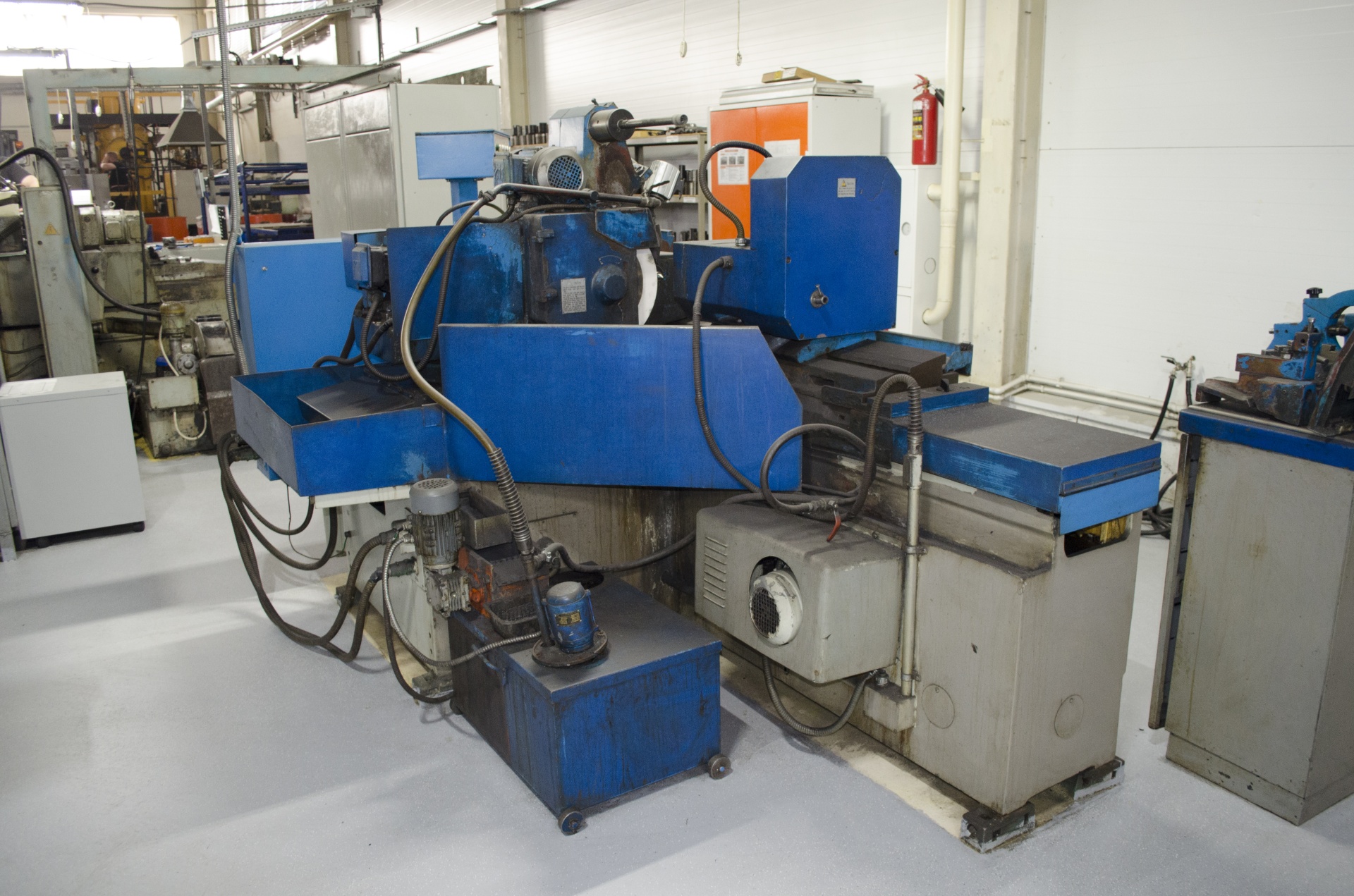

Универсальный кругло шлифовальный станок МЕ1432В

Универсальный кругло шлифовальный станок МЕ1432В спроектирован и

изготовлен для шлифования наружных цилиндрических и конических

поверхностей и отверстий с классами точности IT6 и IT5. Станок более всего

подходит для инструментальных работ, единичного и мелкосерийного

производства.

Продольное перемещение стола регулируется бесступенчато

гидравлической системой, также можно управлять и с помощью маховика.

Поперечная подача шлифовальной бабки совершается автоматически

гидравлической системой, или вручную маховиком. Быстрый подвод и отвод

шлифовальной бабки, отвод пиноли задней бабки, смазка направляющих

стола, поперечная подача ходового винта и т.д. с гидравлическим

управлением.

Станок этой модели позволяет выбрать межцентровое расстояние до 1000 мм.

Производитель -             ( КНР ).

Дата изготовления – 07.2007.

Основные характеристики:

Высота центров – 180 мм.

Максимальная длина наружного шлифования   1000 мм.

Диапазон наружного шлифования   8-320 мм.

Диапазон внутреннего шлифования   30-100 мм.

Максимальная длина внутреннего шлифования   125 мм.

Максимальный вес обрабатываемой заготовки   150 кг.

Рабочий стол.

Скорость продольного перемещения    0.1-4 м/мин.

Максимальный угол поворота по часовой стрелке   3 град.

Максимальный угол поворота против часовой стрелки   7 град.

Перемещение стола за 1 оборот маховика   6 мм.

Передняя бабка.

Угол поворота   90 град.

Конус шпинделя   4 м.

Скорость вращения шпинделя (без ступенчатая)   26-260 об/мин.

Диаметр 3-х кулачкового патрона   200 мм.

Шлифовальная бабка.

Угол поворота   30 град.

Размер шлифовального круга   300-400х50х203 мм.

Частота вращения шлифовального круга   1648-1881 об/мин.

Линейная скорость круга   35 м/сек.

Ручная подача на 1 оборот маховика:  чистовая 0.5 мм. черновая 2 мм.

Максимальное перемещение бабки (включая быстрый подвод и отвод)   270 мм.

Быстрый подвод и отвод  шлифовального круга (управляемый гидравлически)  50 мм.

Устройство для внутреннего шлифования.

Скорость вращения шпинделя   10000 об/мин.

Размер шлифовального круга   15х16х5 – 50х32х20.

Задняя бабка.

Конус пиноли   4 м.

Ход пиноли   30 мм.

Мощность.

Шлифовальная бабка   4 кВт, 1440 об/мин.

Гидравлический насос   1.1 кВт, 1440 об/мин.

Передняя бабка   0.75 кВт, 910 об/мин.

Насос подачи СОЖ   0.125 кВт, 2800 об/мин.

Привод внутренней шлифовки   1.5 кВт. 2840 об/мин.

Магнитный сепаратор   0.12 кВт. 1400 об/мин.

Общая мощность всех двигателей   7.595 кВт.

Общая мощность станка   9.5 кВт. 50 Гц.

Габариты.

Габариты станка   3238х1760х1545 мм.

Вес    4000 кг.

Станок в хорошем техническом состоянии, подключён к сети, залиты все технические жидкости, готов к проверке.

Окажем помощь в перемещении по цеху, с вывозом на улицу для погрузки автокраном.
