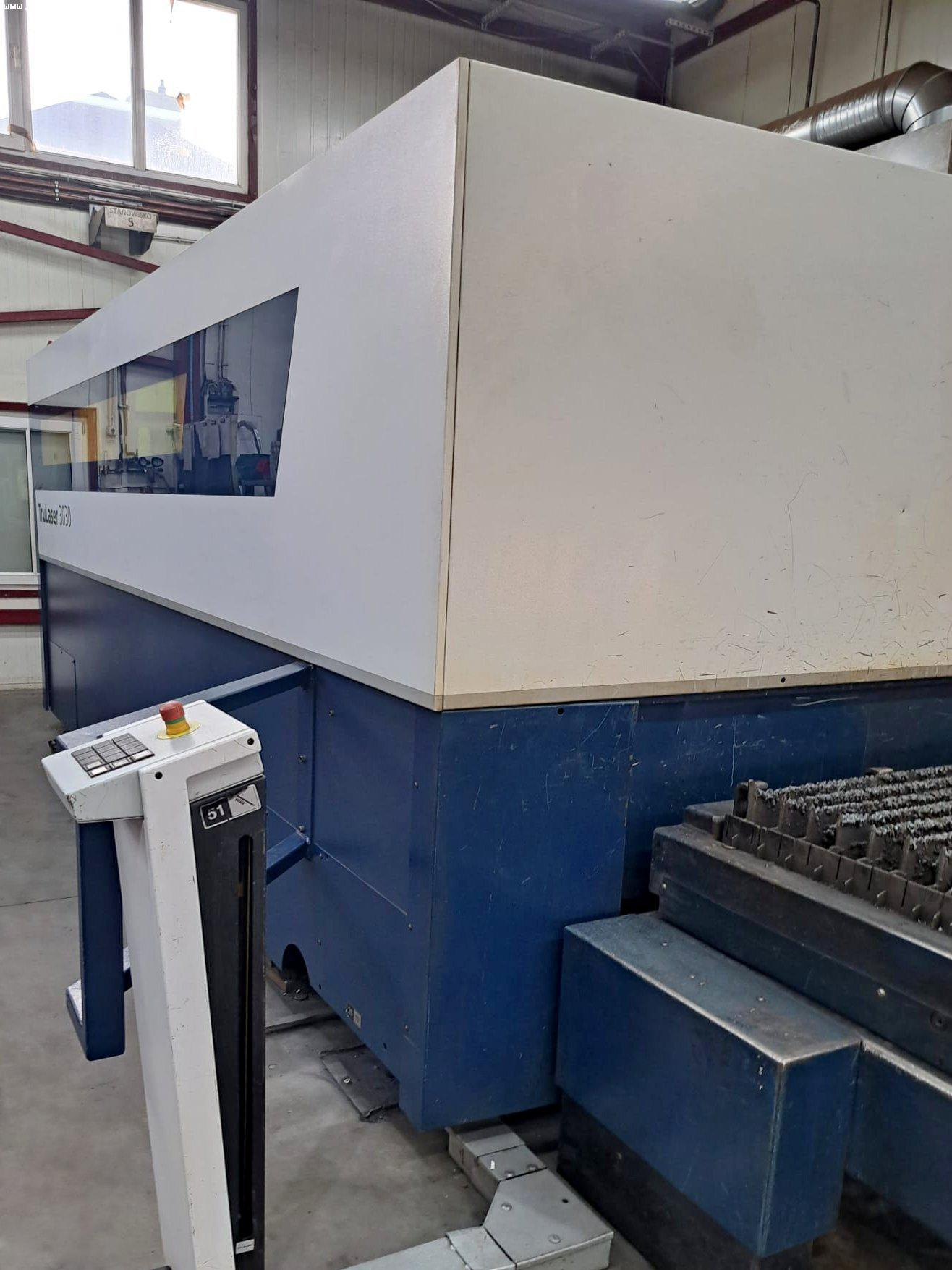

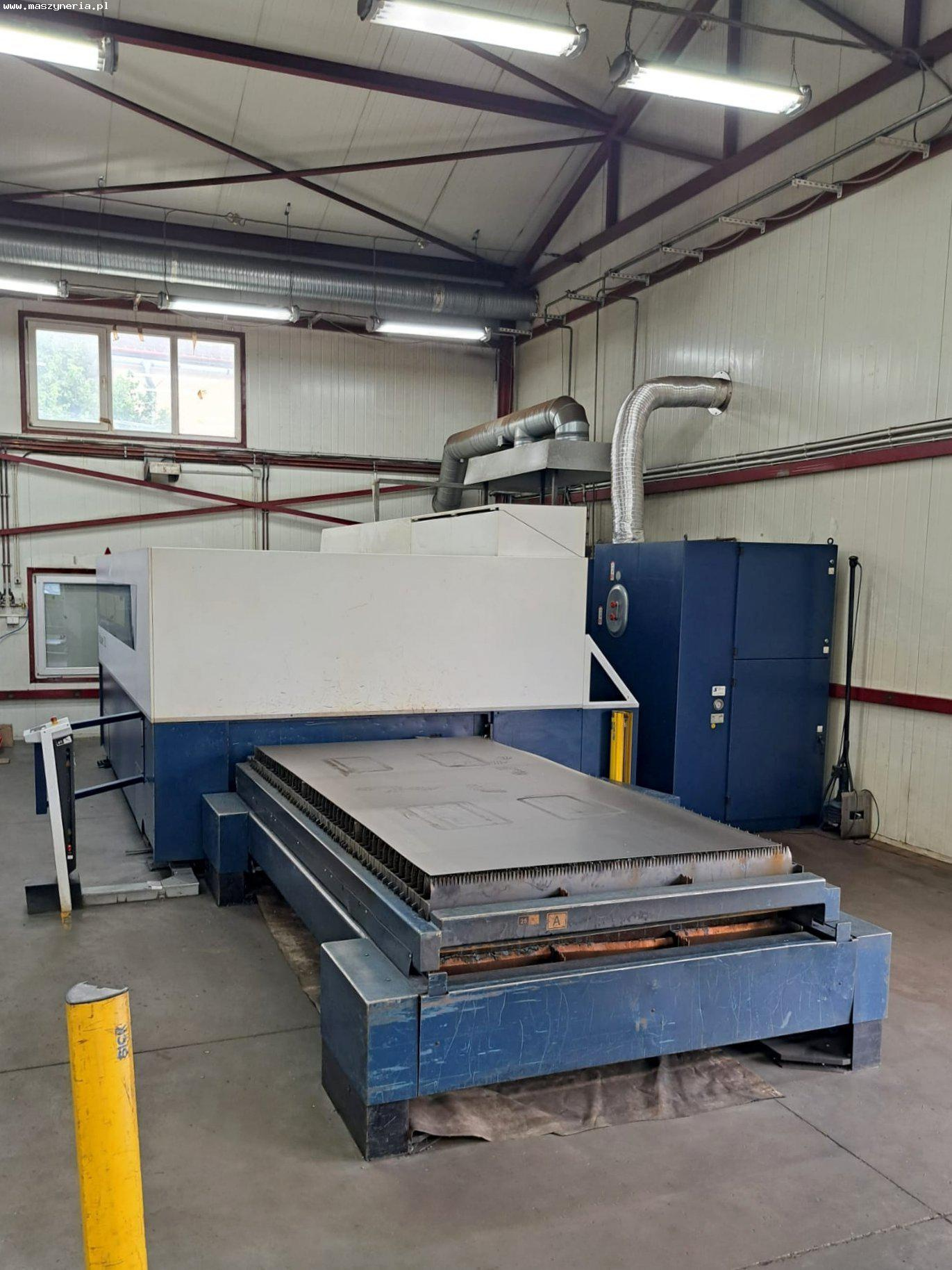

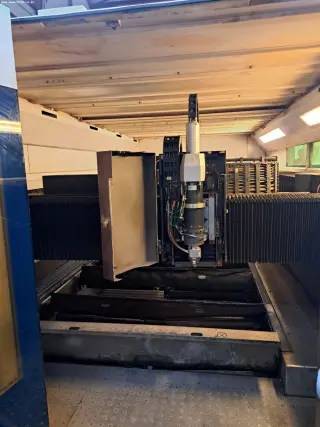

Волоконный лазер TRUMPF TruLaser 3030

Волоконный лазер TRUMPF TruLaser 3030, построенный в Германии в 2013 году, используется для прецизионной обработки заготовок из конструкционной и нержавеющей стали, а также латуни и меди, благодаря специальным технологическим пакетам данных, установленным в станке.

В июле 2023 года станок был оснащен новым режущим узлом SPK Cutting unit KL51 и оптоволокном LLK-D 0075.

Технические характеристики станка лазерной резки TRUMPF TruLaser 3030

• мощность лазерного луча: 3 кВт (3000 Вт)
• скорости подачи по осям X/Y/Z: 3000/1500/115 мм
• скорость позиционирования с одновременным приводом по осям X и Y: 140 м/мин
• максимальная толщина заготовки (конструкционная сталь O2): 20 мм
• максимальная толщина заготовки (нержавеющая сталь N2): 15 мм
• максимальная толщина заготовки (медь O2): 6 мм
• максимальная толщина заготовки (медь N2): 2 мм
• максимальная толщина заготовки (латунь N2): 6 мм
• максимальная масса листа: 900 кг
• отклонение позиционирования (PA): ± 0,05 мм
• среднее отклонение позиционирования (PS): ± 0,03 мм
• наименьший программируемый шаг: 0,001 мм
• охлаждение лазера: закрытая система охлаждения
• автоматическая очистка сопла
• интегрированные технологические данные
• резка сжатым воздухом
• программируемое давление режущего газа
• автоматическое отключение
• подъёмная крыша
• длина волны лазерного луча: 1,03 мкм

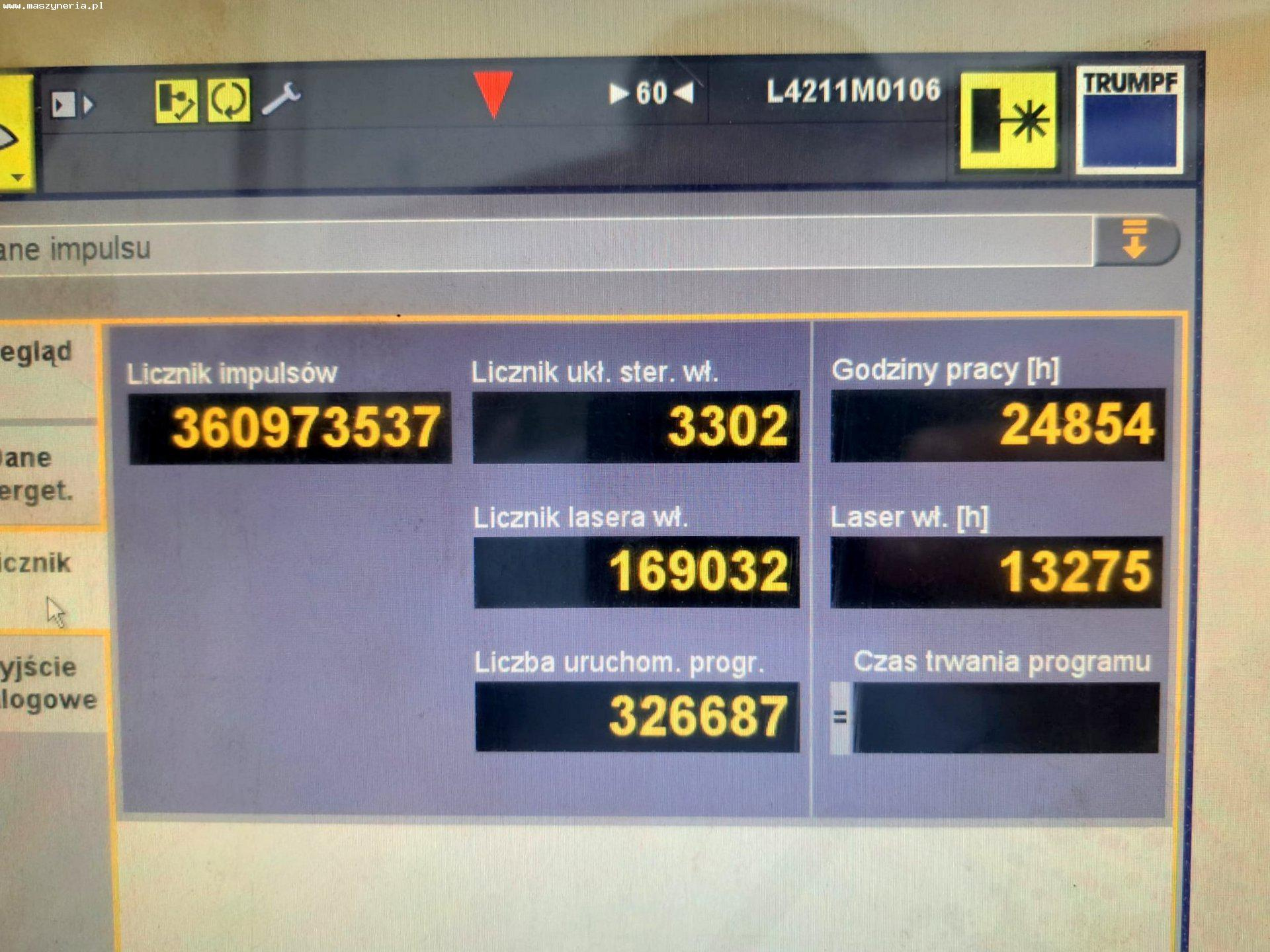

• время работы: 24854 ч
• время включения лазера: 13275 ч
• подключение сжатого воздуха: 7-10 бар
• средний расход сжатого воздуха: 35 Нм2/ч
• подключение азота N2: 30 бар
• подключение кислорода O2: 20 бар
• мощность подключения: 40 кВА
• напряжение управления: 24 В
• электропитание: 400 В; 50 Гц

Оборудование станка лазерной резки Tru Laser 3030 3 кВт

• yправление ЧПУ: SIEMENS SINUMERIK 840D SL
• дисковый лазер: TRUMPF TruDisk 3001
• автоматическое устройство смены паллет
• система PierceLine
• система FocusLine
• система NitroLine
• система PlasmaLine
• система ControlLine
• система FastLine
• система FlyLine
• пакет для резки меди и латуни

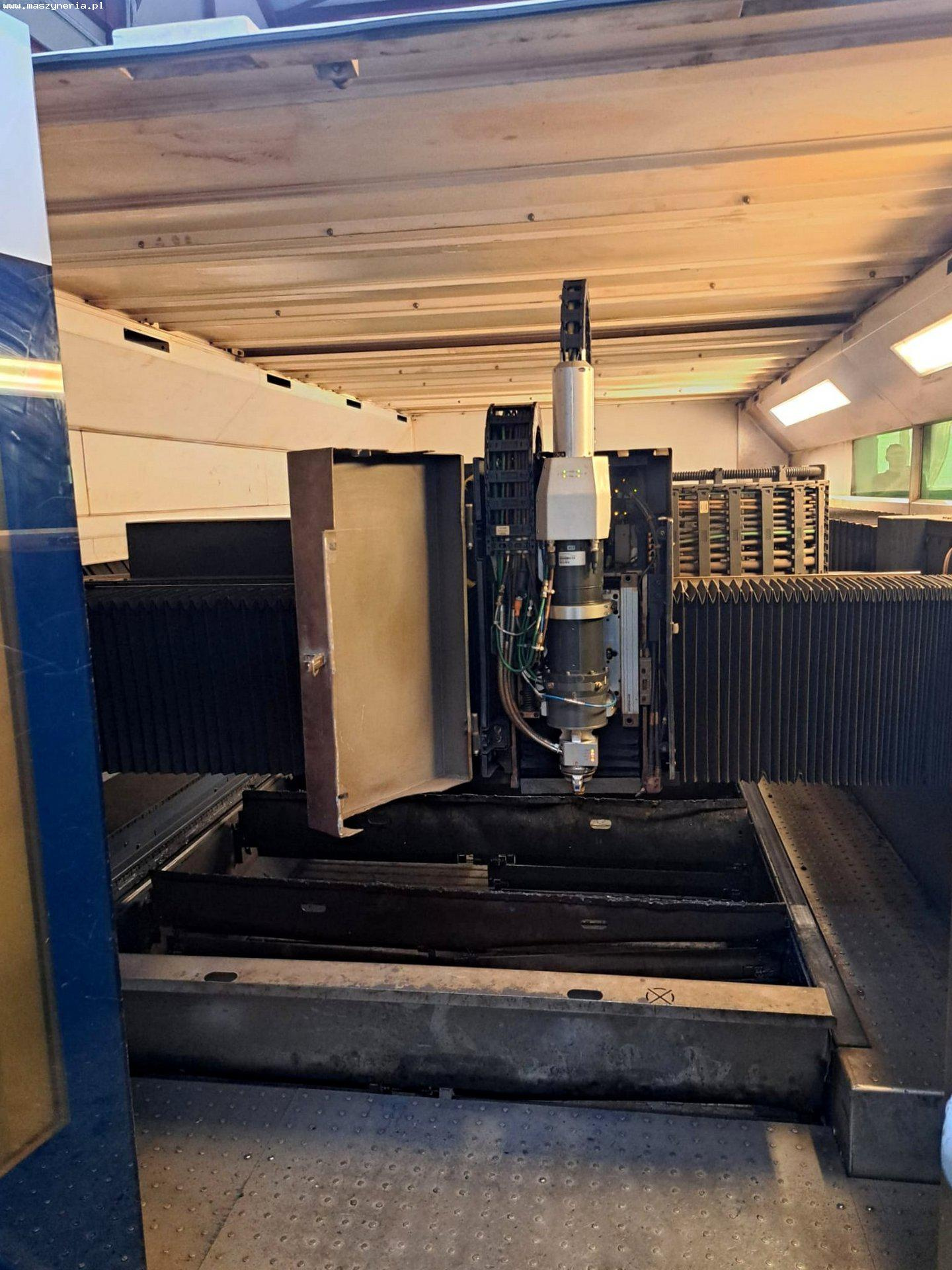

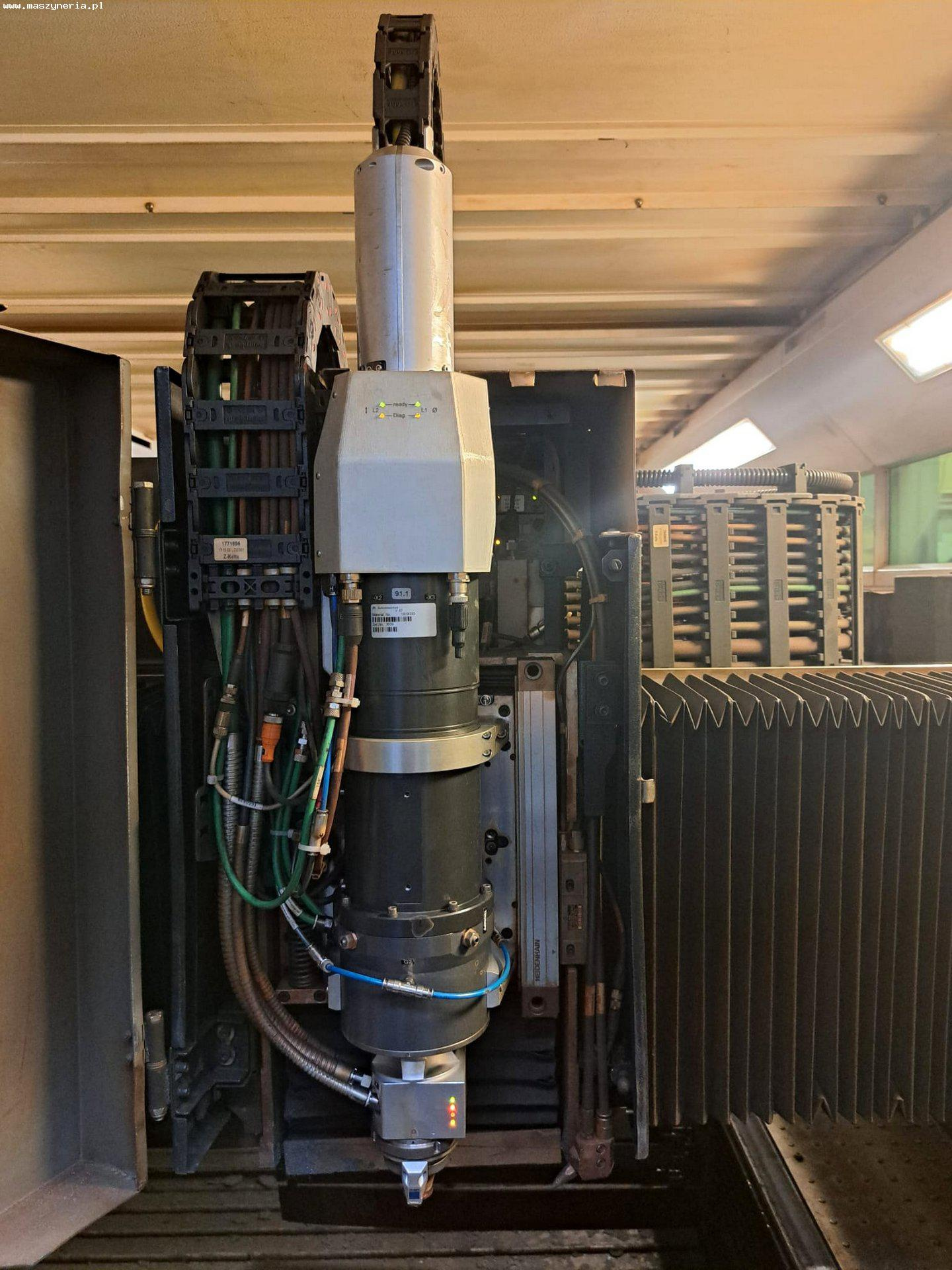

• универсальная режущая головка с адаптивной системой линз
• защитное стекло для предотвращения загрязнения линзы
• расширенное программирование мастерской

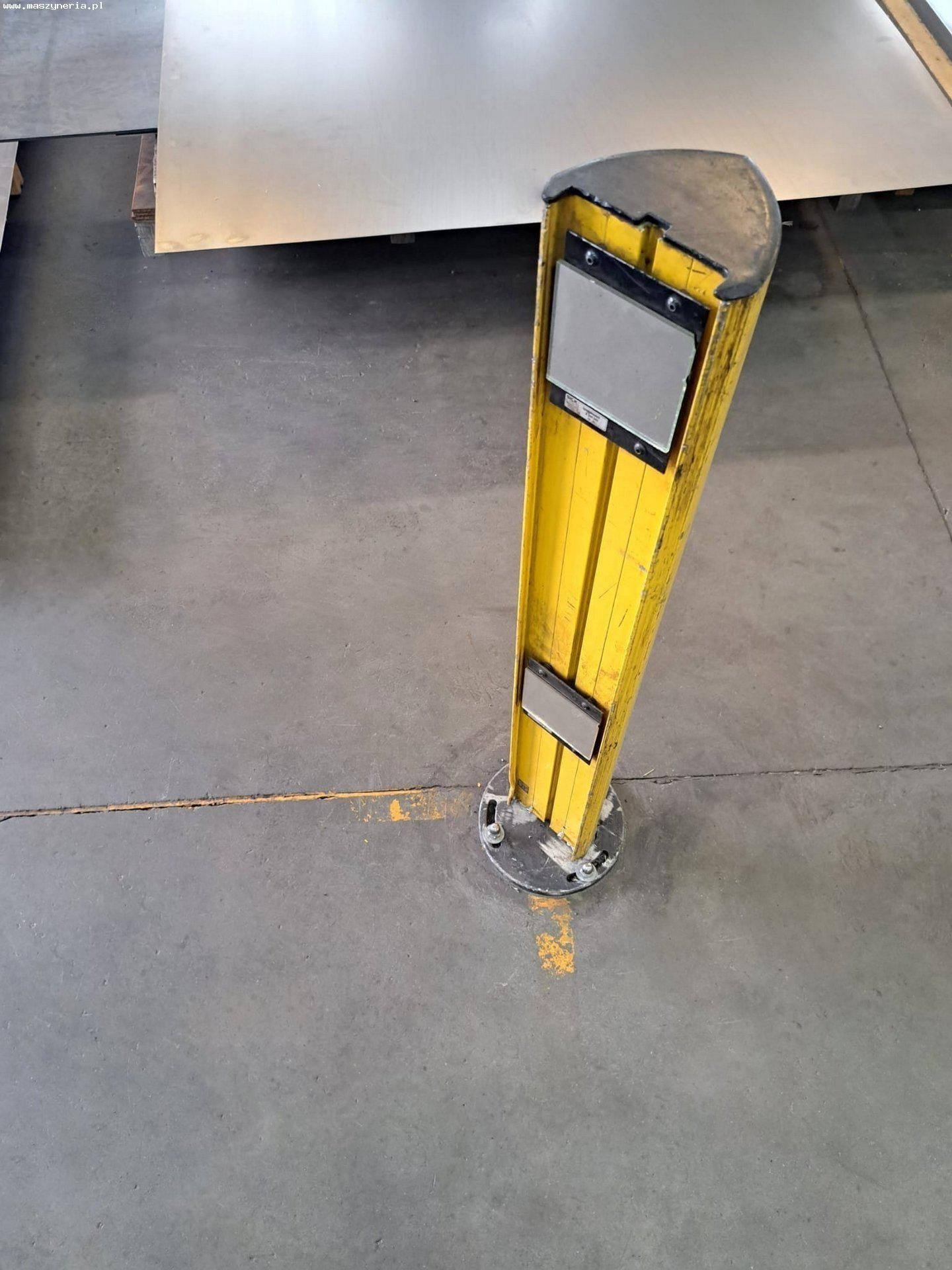

• световые завесы

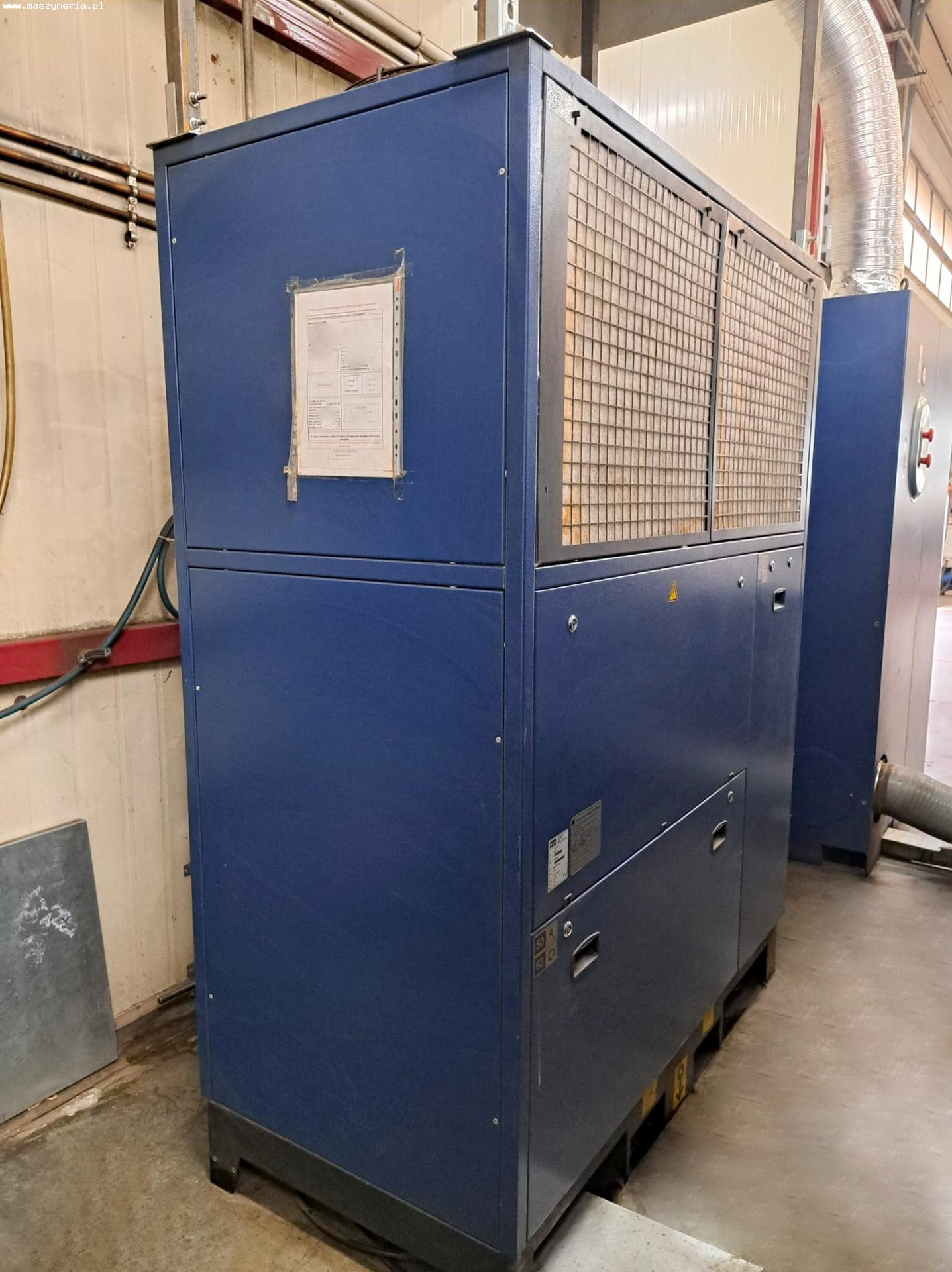

• блок охлаждения
• монтажные держатели (2 шт.)

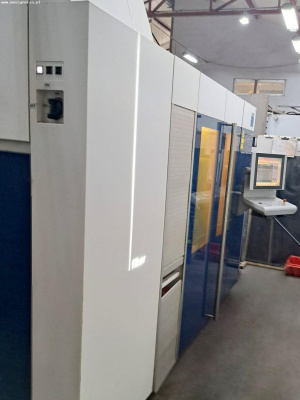

• встроенный шкаф управления
• продольный транспортер
• устройство для разбрызгивания масла
• освещение рабочей зоны
• многокамерная вытяжная система
• компактный фильтр
• защитное ограждение машины с окном
• RJ45 порт
• USB порт
