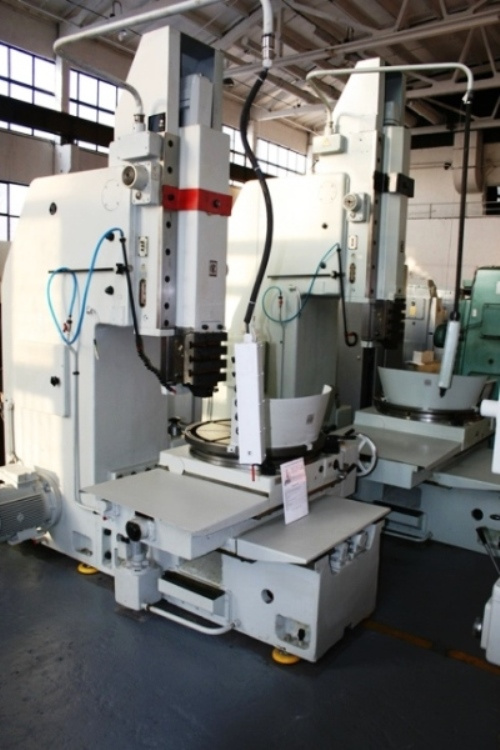

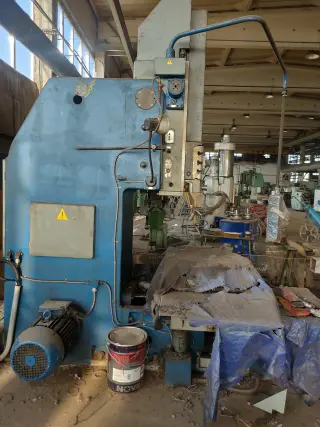

Станок долбежный ГД 320 (7А430)
Долбежный станок ГД320 с гидравлическим приводом движения ползуна разработан и производится одним из ведущих станкостроительных предприятий Республики Беларусь. ГД320 - надежные, прошедшие испытание длительным временем эксплуатации станки, с жёсткой литой станиной. Эта линейка оборудования хорошо зарекомендовала себя во всех отраслях промышленности, где необходима обработка шпоночных пазов, шлицевых канавок на фасонных и плоских поверхностях, как с наружной стороны детали, так и с внутренней в серийном, единичном производстве или ремонтных мастерских.
Данный станок укомплектован поворотной резцовой головкой для долбления под углом до 90 градусов в обе стороны, конструкцией станка предусмотрено устройство наклона салазок долбяка (резца) на угол до 5 градусов к вертикальной плоскости, которое применяется для изготовления шпоночных пазов в конических отверстиях. Так же на станке ГД320 имеется механизм, позволяющий настраивать величину хода инструмента на определенную глубину обработки детали ( от 120 до 320 мм) с функцией автоматическогоотключения станка в конце обработки. Стол диаметром 770 мм имеет три вида перемещений, такие как: продольное 650 мм, поперечное 510 мм и круговое 3600. Круговое движение стола возможно за счет делительного механизма поворота стола, позволяющего делить заготовку на заданное число частей.
Технические характеристики долбежного станка по металлу ГД320
| Параметр | Значение |
| :Предельная высота заготовки при наружном долблении, мм | 500 |
| Предельная высота заготовки при внутреннем долблении, мм | 250 |
| Наибольший ход долбяка, мм | 320 |
| Наименьший ход долбяка, мм | 120 |
| Наибольшее перемещение долбяка в пределах рабочей зоны, мм | 500 |
| Наибольшее продольное перемещение стола, мм | 650 |
| Наибольшее поперечное перемещение стола, мм | 510 |
| Наибольший угол поворота долбяка в направлении продольной подачи, град | 10 |
| Наибольшие размеры резца, мм | 32x20 |
| Пределы продольных подач стола за за 1 дв. ход долбяка, мм | 0.1-2.5 |
| Пределы поперечных подач стола за за 1 дв. ход долбяка, мм | 0.1-2.5 |
| Пределы круговых подач стола за за 1 дв. ход долбяка, мм | 0.01-1.4 |
| Скорость быстрого продольного перемещения стола, мм/мин | 3400 |
| Скорость быстрого поперечного перемещения стола, мм/мин | 3400 |
| Скорость быстрого кругового перемещения стола, об/мин | 5.4 |
| Расстояние от наружной плоскости резцедержателя до стойки (вылет), мм | 600 |
| Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм | 500 |
| Мощность привода главного движения, кВт | 11 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 13.32 |
| Габаритные размеры станка ГД320, мм | 2850x2160x3010 |
| Масса с электрооборудованием, кг | 5660 |
