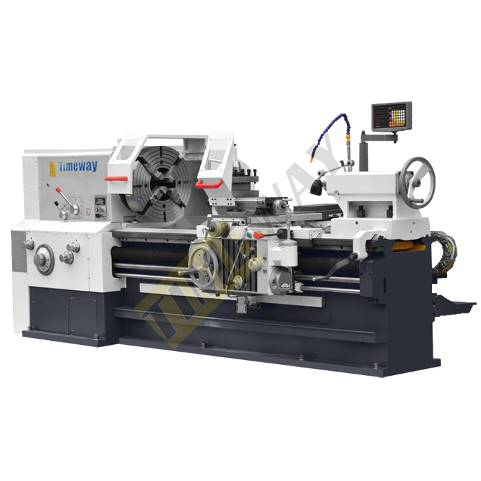

Токарный трубонарезной станок Q-360Fx1/1500 Аналог 1Н983

Наименование параметра

Ед. Изм.

Q-300Fx1/1500

Наибольший диаметр обрабатываемой заготовки

над станиной

мм

800

в выточке станины

-

над суппортом

480

Наибольшая длина заготовки в центрах (РМЦ)

мм

1500

Труба

мм

70-300

Ширина станины

мм

600

Диаметр отверстия в шпинделе

мм

305

Диаметр патрона

мм

780

Тип патрона

4-х кулачковый

Количество инструмента

шт

4 (ручная смена)

Хвостовик инструмента

мм

40×40

Диапазон скоростей шпинделя (2 диапазона)

Мин^-1

20-300

Диапазон поперечных подач, (32 ступени)

мм/об

0,05-0,75

Диапазон продольных подач, (32 ступеней)

мм/об

0,1-1,5

Быстрые перемещения суппорта

мм/мин

Z:3740  X:1870

Перемещение верхних салазок суппорта

мм

250

Поперечное перемещение

мм

520

Продольное перемещение

мм

1300

Нарезаемые резьбы:

метрическая

мм

1-15 (22)

дюймовая

TPI

1-14 (26)

Ход пиноли

мм

250

Диаметр пиноли задней бабки

мм

140

Конус пиноли

мм

Morse No. 6

Мощность электродвигателя главного привода

кВт

22

Мощность электродвигателя подачи СОЖ

кВт

0,125

Длинна

мм

3700

Габаритные размеры (ШхВ)

мм

1700x1600

Вес, нетто

Т.

8,0
