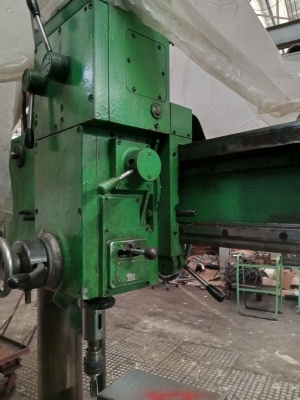

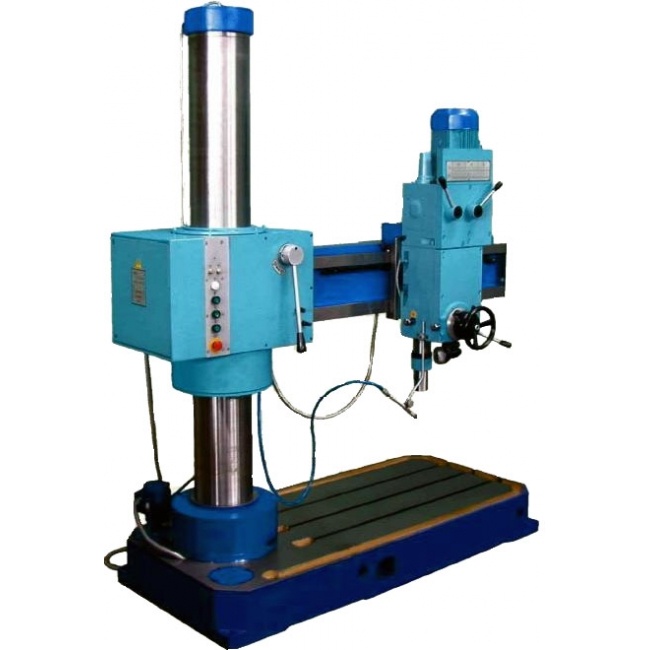

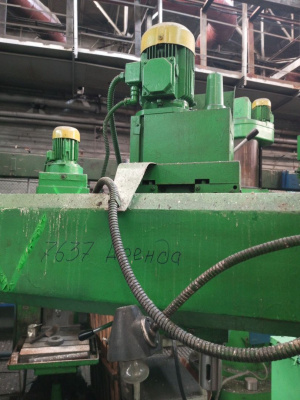

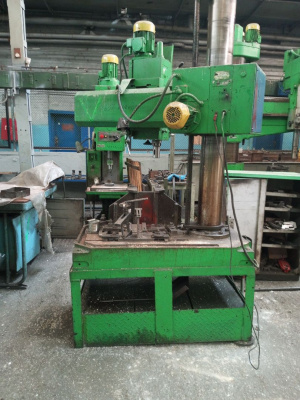

2К522-03 с СОЖ Радиально-сверлильный станок

2К522-03 с СОЖ  Радиально-сверлильный станок

применяется для обработки отверстий в мелких, средних и крупногабаритных деталях. На станках можно выполнять: сверление, зенкерование, развертывание, нарезание резьбы в различных плоскостях и под разными углами.

      Технические характеристики радиально-сверлильного станка 2К522-03:

Наибольший условный диаметр сверления, мм в стали 45

Наибольший диаметр нарезания резьбы в стали 45            М16

Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (максимальный/минимальный), мм            800/300

Радиус сверления (расстояние от оси шпинделя до оси колонны, (максимальный/минимальный), мм  900/430

Суммарный угол поворота рукава вокруг колонны (вертикальная ось), градусов          360

Наибольшее вертикальное перемещение рукава по колонне, мм    930

Зажим на колонне      ручной

Суммарный угол поворота сверлильной головки вокруг горизонтальной оси, градусов 360

Наибольший ход головки по рукаву, мм, не менее  500

Размер конуса шпинделя       Морзе 4 АТ6 ГОСТ 25557

Число ступеней частот вращения шпинделя            12

Пределы частот вращения шпинделя, оборотов/минуту     45-2000

Число подач    4

Пределы рабочих подач, мм/оборот  0,056; 0,1; 0,18; 0,32

Мощность привода главного движения, кВт            1,5

Наибольшая суммарная мощность электродвигателя, кВт 2,43

Род тока питающей сети        Трехфазный переменный

Габаритные размеры станка (L x B x H), мм, не более        1530 x 940 x 1990

Масса станка (нетто/брутто), кг, не более     1100/1310

Габаритные размеры упаковки (L x B x H), мм, не более   2075 x 1095 x 2250
