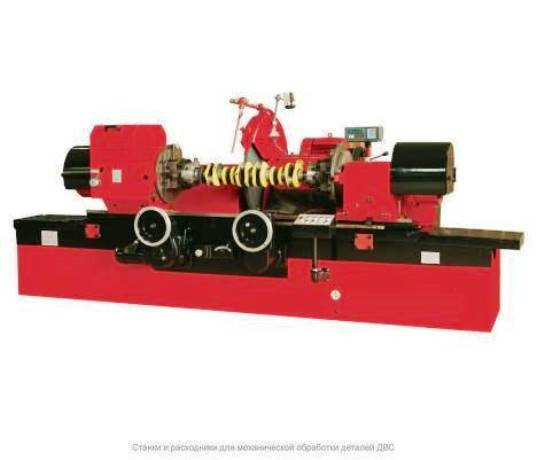

Станок для шлифовки шеек коленчатых валов MQ8260A-20 (2 000 мм)
Описание
Данный станок предназначен для шлифовки коленчатых валов в широком диапазоне размеров. Есть возможность шлифовки как в патронах так и с использованием заводских центров. Возможна шлифовка валов до 1600мм (в зависимости от модели станка) минимизируя прогибы и биение благодаря входящим в комплект вертикальной и горизонтальной поддержке, простая регулировка смещения патронов позволяет показать высокую производительность и качество обработки. Надежность и точность станка, а так же качество исполнения позволяют конкурировать с европейскими и американскими производителями аналогичного оборудования.
| ПОЗИЦИЯ | ЕД. ИЗМ. | MQ8260A*2000 |
| Максимальный диаметр и длина вала | мм | D580*2000 |
| Максимальный диаметр вала | мм | D580 |
| Диаметр обрабатываемой шейки с люнетом | мм | D50*120 |
| Центр смещения коленчатого вала | мм | D120 |
| Максимальная длина коленвала в патронах | мм | 1800 |
| Максимальная длина коленвала в центрах | мм | 2000 |
| Максимальный вес вала | кг | 150 |
| Высота центра | мм | 300 |
| Рабочая скорость вращения вала | об/мин | 30,45,65,100 |
| Поперечное перемещение | мм | 185 |
| Быстрое перемещение | мм | 100 |
| Быстрая подача маховика | мм | 1 |
| Цена деления лимба подачи камня | мм | 0,005 |
| Скорость вращения шлифовального круга | об/мин | 740, 890 |
| Переферийная скорость вращения шлифовального круга | м/сек | 25,6-35 |
| Размер шлифовального круга | мм | D900*32*D305 |
| Ход стола за поворот маховика грубая подача | мм | 5,88 |
| Ход стола за поворот маховика тонкая подача | мм | 1,68 |
| Поворот стола | градус | 5 |
| Поворот стола на градус шкалы | мин (') | 10 |
| Общая мощность двигателя | кВт | 11,12 |
| Размеры станка (Д*Ш*В) | мм | 4900*2037*1584 |
| Размеры упаковки (Д*Ш*В) | мм | 5300*2200*2000 |
| Вес | кг | 7000 |
| Точность станка (эллипс) | мм | 0,005 |
| Точность станка (конус) | мм | 0,01 |
| Шероховатость | um | 0,32 Ra |
