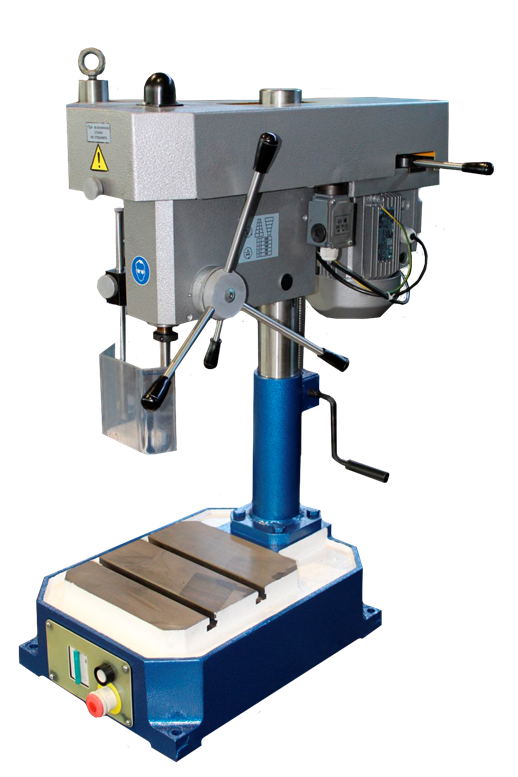

Станок сверлильный ГС2112 Производство ОАО «ГЗСиУ» Республика Беларусь
Станок модели ГС2112 (далее - станок) предназначен для сверления, зенкерования и развертывания отверстий в мелких деталях. На станке можно производить сверление, рассверливание, зенкерование и развертывание в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации..
Станок не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.
Предельно допустимые режимы работы:
Наибольшая потребляемая мощность..................................0, 55 квт
Наибольший диаметр обработки:
сверление в стали 45...............................................................12 мм
сверление в чугуне СЧ20.........................................................15 мм
В обозначении станка, после «ГС2112» приводятся буквы:
О - комплектация системой охлаждения инструмента
Т - комплектация станка тумбой.
ТО - комплектация станка тумбой и системой охлаждения
| Наименование параметра | Значение параметра |
| Наибольший условный диаметр сверления, мм | 12 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее | 190 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм: | |
| наибольшее, не менее | 450 |
| наименьшее, не более | 100 |
| Наибольший ход шпинделя, мм, | 100 |
| Наибольший ход сверлильной головки, мм | 250 |
| Размер конуса шпинделя | В18 ГОСТ 9953 |
| Размеры рабочей поверхности плиты, мм | |
| ширина | 250 |
| длина | 250 |
| Количество Т-образных пазов | 2 |
| Расстояние между пазами | 100 |
| Ширина паза, мм | 14 Н14 |
| Количество скоростей шпинделя | 5 |
| Пределы частот вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500* |
| Габаритные размеры станка, мм, не более: | |
| ширина | 420 |
| длина | 780 |
| высота | 982 |
| Масса станка, кг, не более | 100 |
| Габариты тумбы(LxBxH), мм, не более | 505х405х720 |
| Масса тумбы, кг, не более | 38 |
| Габариты системы охлаждения(LxBxH), мм, не более | 350х250х365 |
| Масса системы охлаждения, кг | 10,5 |
| Характеристика электрооборудования: | |
| Род тока питающей сети | переменный, трехфазный |
| | |
| Частота тока | 50± 1 |
| Напряжение, В | |
| питающей сети | 380±38 |
| цепи управления | 220 |
| Характеристика электродвигателя главного привода: | |
| номинальная мощность, кВт | 0,55 |
| частота вращения, мин -1 | 1500 синхронная |
