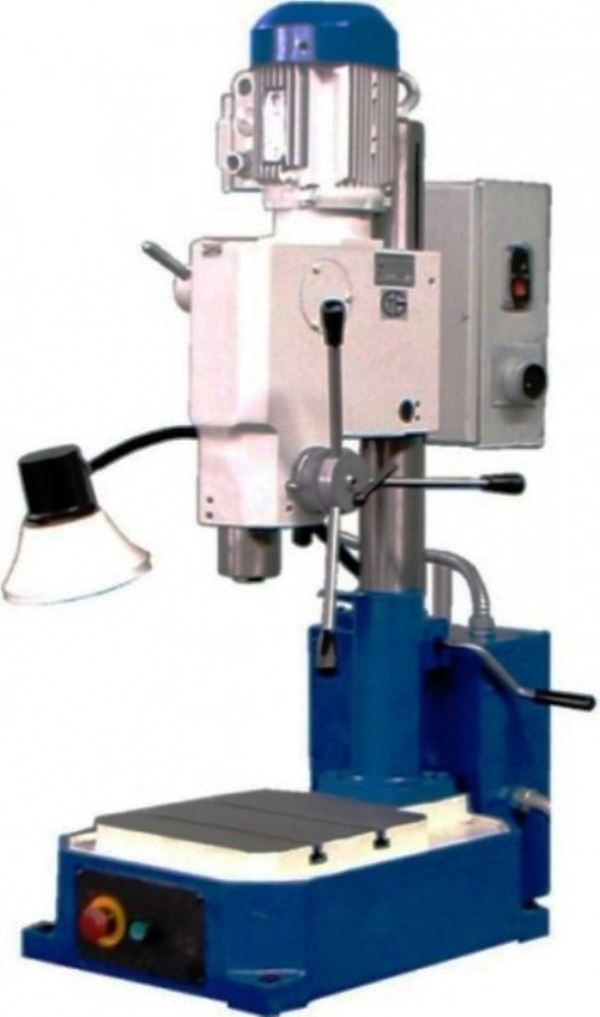

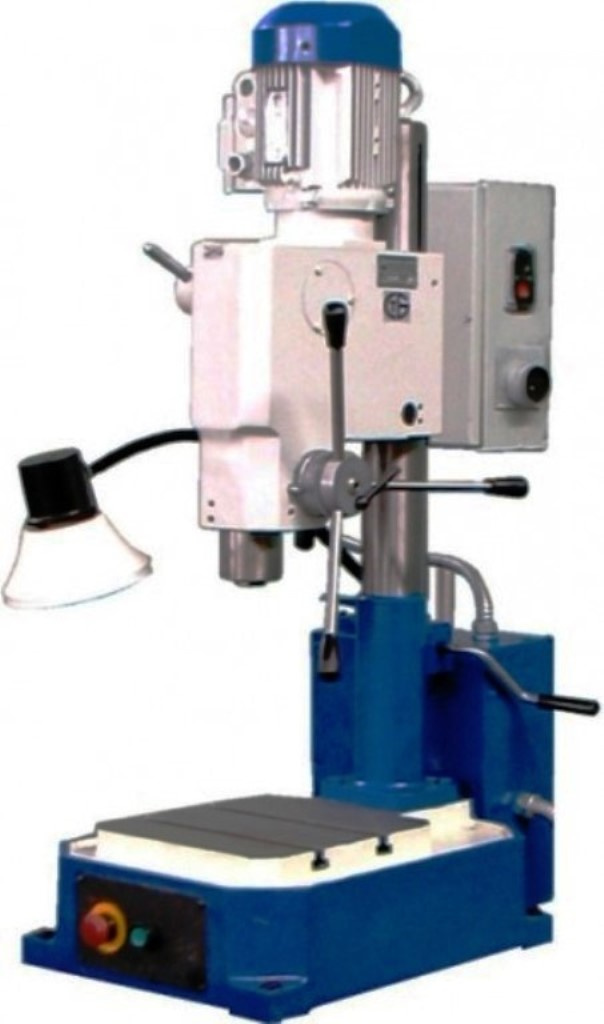

Станок сверлильный ГС2116КВ Производство ОАО «ГЗСиУ» Республика Беларусь
Станок модели ГС2116К и его модификации (далее - станок) предназначен для обработки отверстий в мелких и средних деталях, на станке можно производить сверление, рассверливание, зенкерование, развертывание и нарезание резьбы метчиком в стали, чугуне и других металлах и сплавах, за исключением тех сплавов, обработка которых на станке может привести к пожароопасной ситуации.
Станок не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ..
Предельно допустимые режимы работы:
Наибольший крутящий момент на шпинделе................................30 Нм
Наибольшая осевая сила резания................................................4000 Н
Наибольшая потребляемая мощность.......................................0, 75 квт
Наибольший диаметр обработки:
сверление в стали 45 ...................................................................18 мм
сверление в чугуне СЧ20..............................................................20 мм
нарезание резьбы в стали 45..........................................................М12
При работе в режиме резьбонарезания количество реверсирований вращения шпинделя должно быть не более 10 раз в 1 мин.
В обозначении станка, после «ГС2116К» приводятся буквы:
В - внутренний конус шпинделя
Н - наружный конус шпинделя
О - комплектация системой охлаждения инструмента
Т - комплектация станка тумбой.
| Наименование параметра | Значение параметра |
| Наибольший условный диаметр сверления, мм | 18 |
| Диапазон нарезаемой резьбы | М4 - М12 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее | 190 |
| Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм: | |
| наибольшее, не менее | 400 |
| наименьшее, не более | 100 |
| Наибольший ход шпинделя, мм, | 100 |
| Наибольший ход сверлильной головки, мм | 200 |
| Размер конуса шпинделя | Морзе 2 ГОСТ25557 |
| или В18 ГОСТ 9953 |
| Размеры рабочей поверхности плиты, мм | |
| Ширина | 250 |
| длина | 250 |
| Количество Т-образных пазов | 2 |
| Расстояние между пазами | 100 |
| Ширина паза, мм | 14 Н14 |
| Количество скоростей шпинделя | 6 |
| Пределы частот вращения шпинделя, об/мин | 200, 320, 560, |
| 800, 1200, 2100 |
| Габаритные размеры станка (без тумбы и системы охлаждения инструмента), мм, не более: | |
| Ширина | 460 |
| Длина | 640 |
| Высота | 1260 |
| Масса станка (без тумбы и системы охлаждения инструмента), кг, не более | 140 |
| Характеристика электрооборудования: | |
| Род тока питающей сети | переменный, трехфазный |
| | |
| Частота тока | 50± 1 |
| Напряжение, В | |
| питающей сети | 380±38 |
| цепи управления | 24 |
| цепи освещения | 24 |
| цепи сигнализации | 24 |
| | |
| Характеристика электродвигателей: | |
| Главного привода | |
| номинальная мощность, кВт | 0,75 |
| частота вращения, мин -1 | 1500 синхронная |
| Электронасоса | |
| номинальная мощность, кВт | 0,18 * |
| частота вращения, мин -1 | 2800 * |
