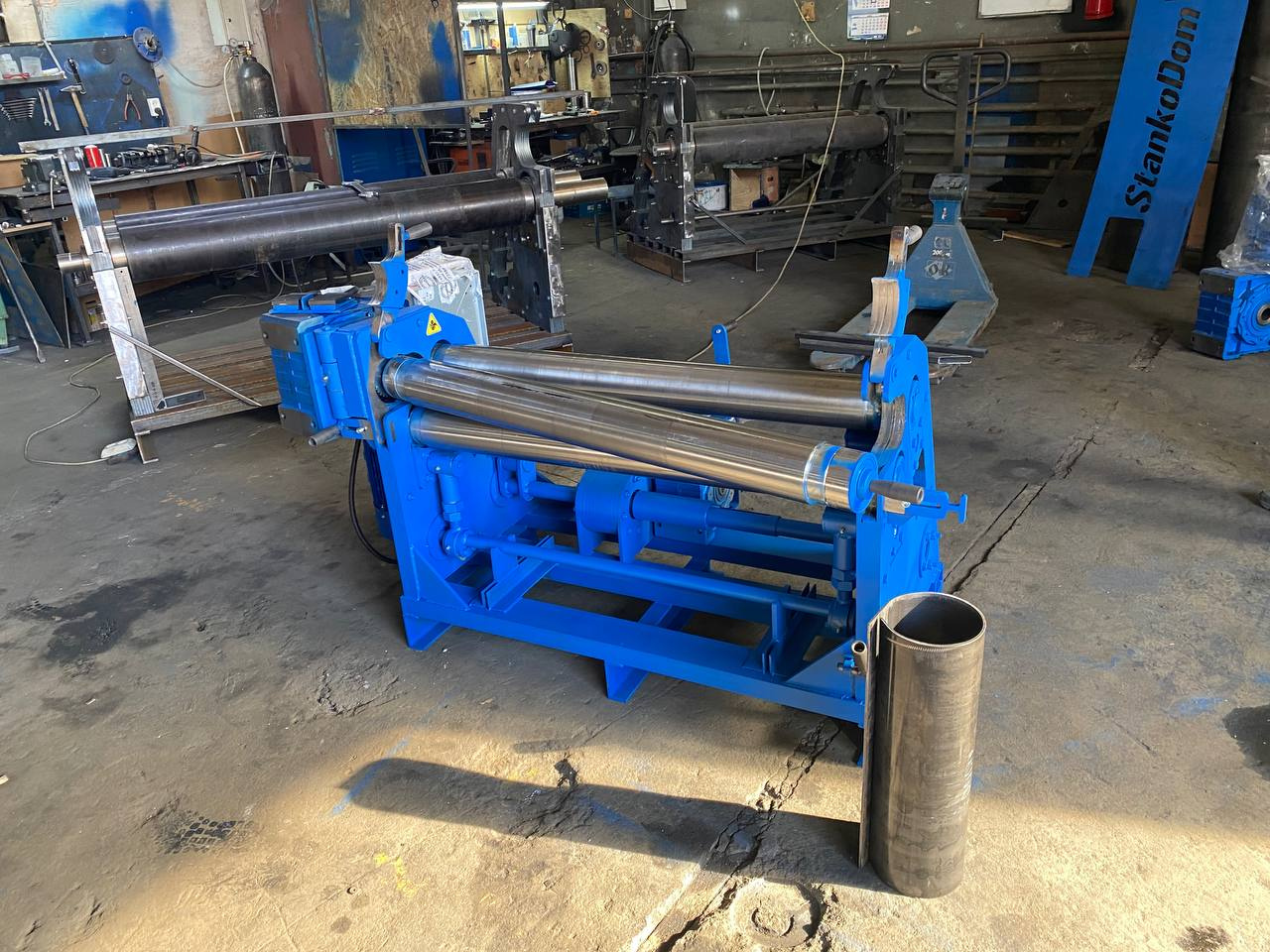

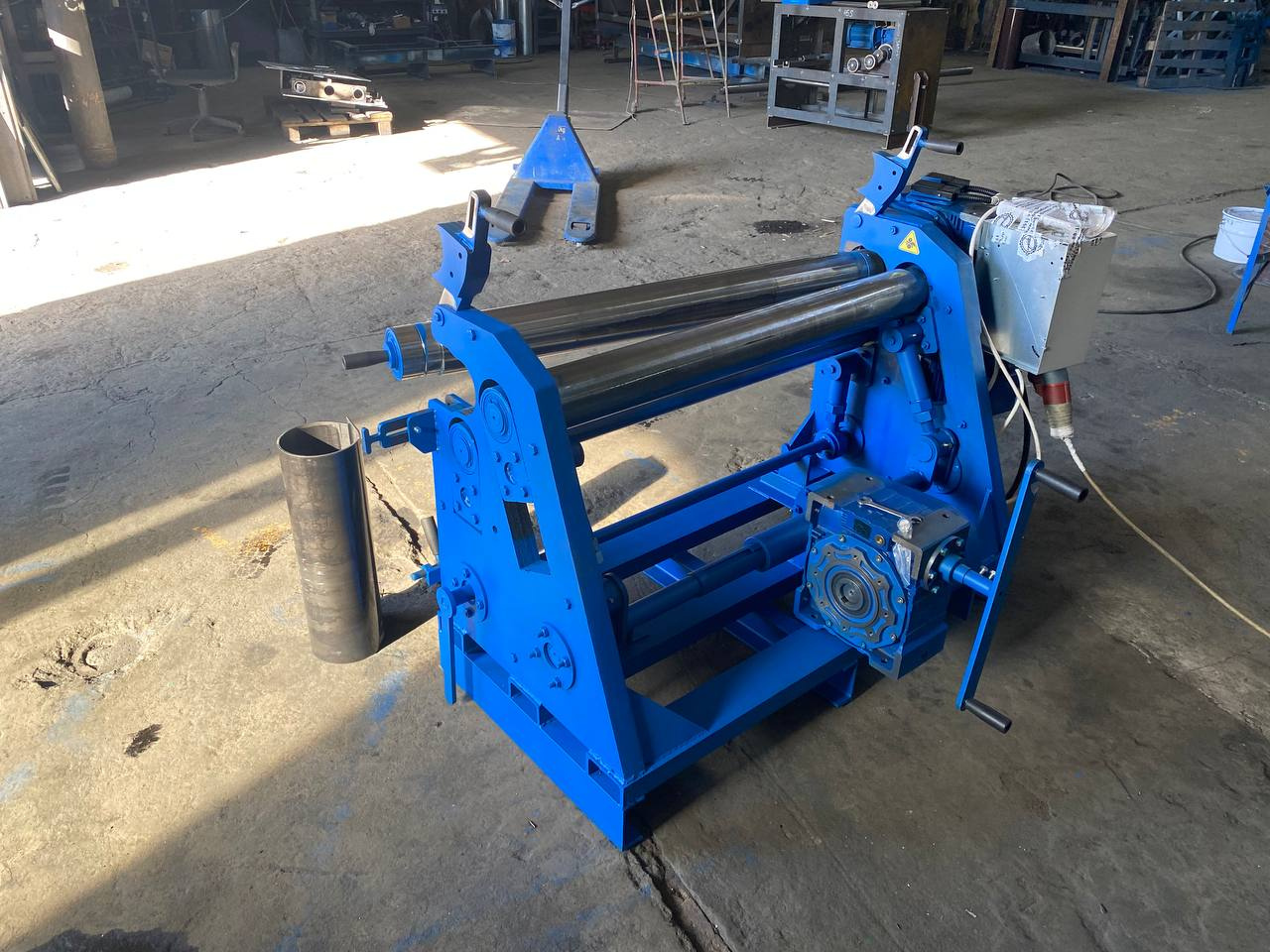

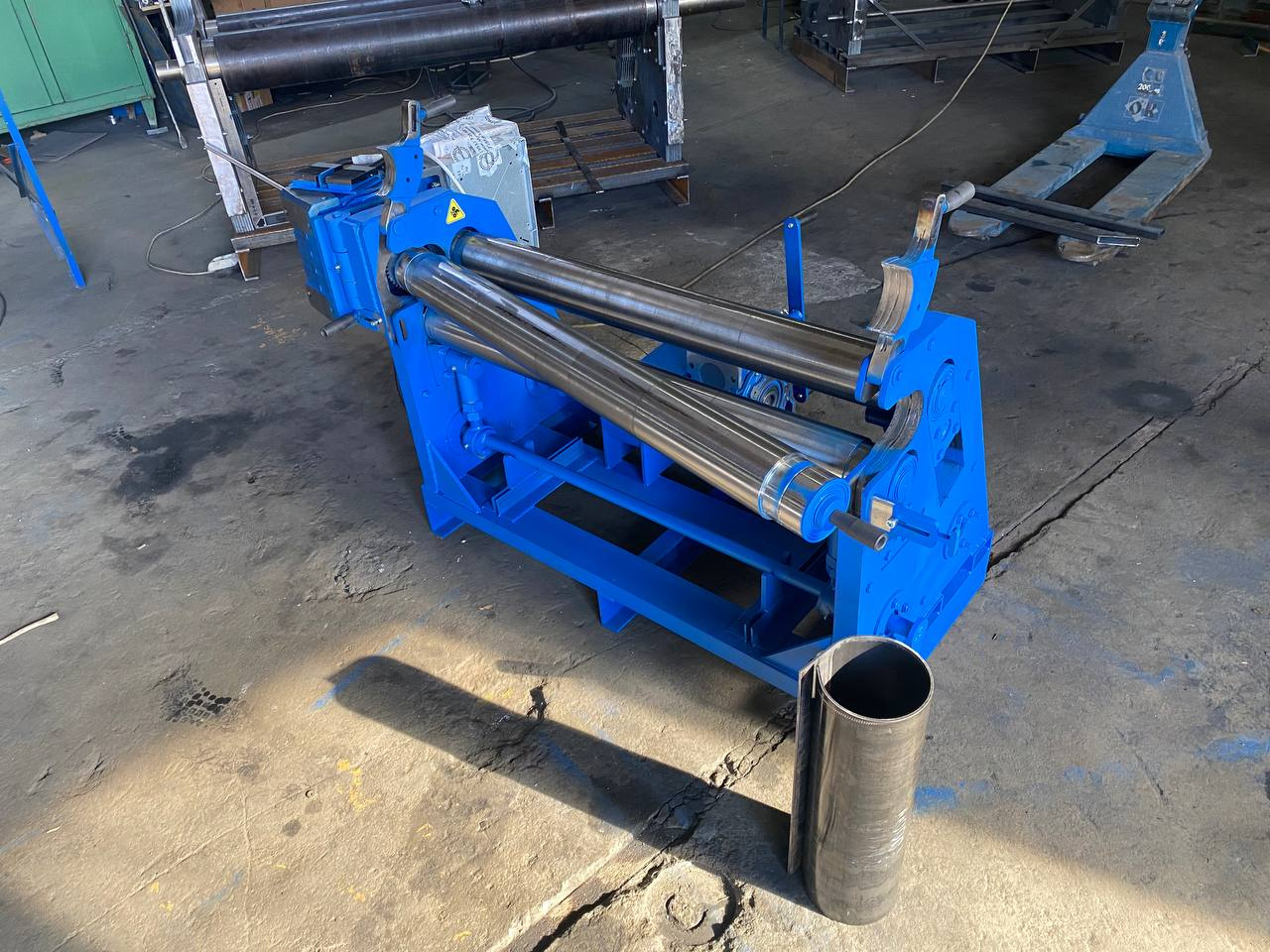

Вальцовочный трехвалковый электромеханический станок для листового металла ВМА-1000х4мм
- Электромеханические вальцы с ассиметричным расположением валов.
- Цельнометаллические валы
- Рабочая поверхность валов: 1000 мм
- Макс. толщина прокатываемой стали: 4 мм
- Диаметр валов: 110x110x110 мм
- Минимальный диаметр гибки листа: 140 мм
- Питание 380В (с помощью частотного преобразователя возможно 220В)
- Все валы цельнолитые, из кругляка
- Регулировка прижимного вала: на винтах, редуктор, мотор-редуктор
- Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
- Валы имеют центральное утолщение для компенсации их прогиба;
- Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
- Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
- Асимметричная и симметричная конструкция станка
Преимущества электромеханических трёхвалковых вальцев:
- В процессе обработки не происходит повреждения поверхности заготовки. Гарантия высокого качества готовых изделий;
- При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что предлагаемая техника обладает повышенной надёжностью и отличается износостойкостью.
- Станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
- Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на точность решения поставленных задач. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
- Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
- В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил
Принцип действия вальцовочного станка:
- В зазор между вращающимися цилиндрами поступает листовой металл;
- Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
- Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, с помощью упора для конусов.
