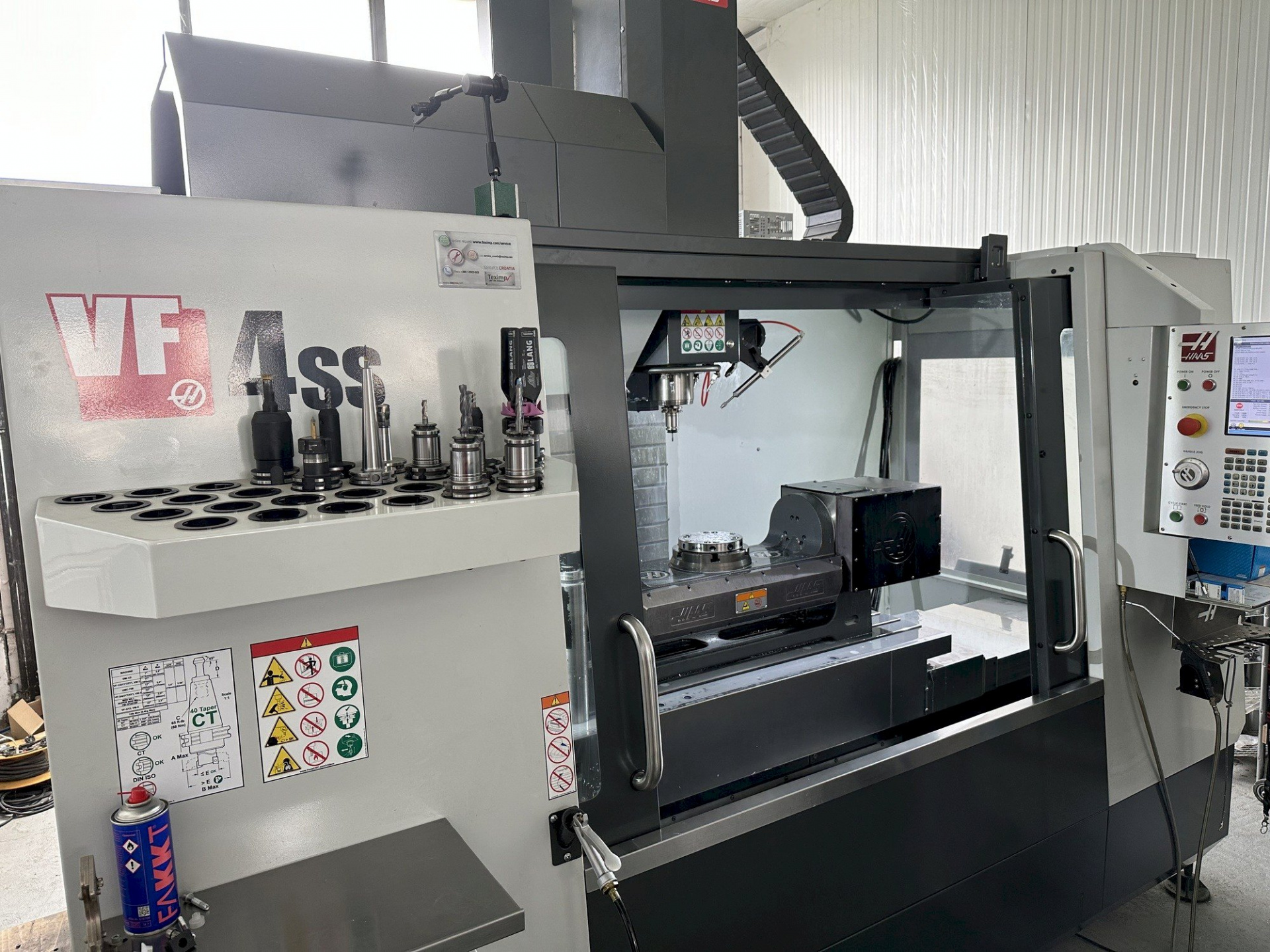

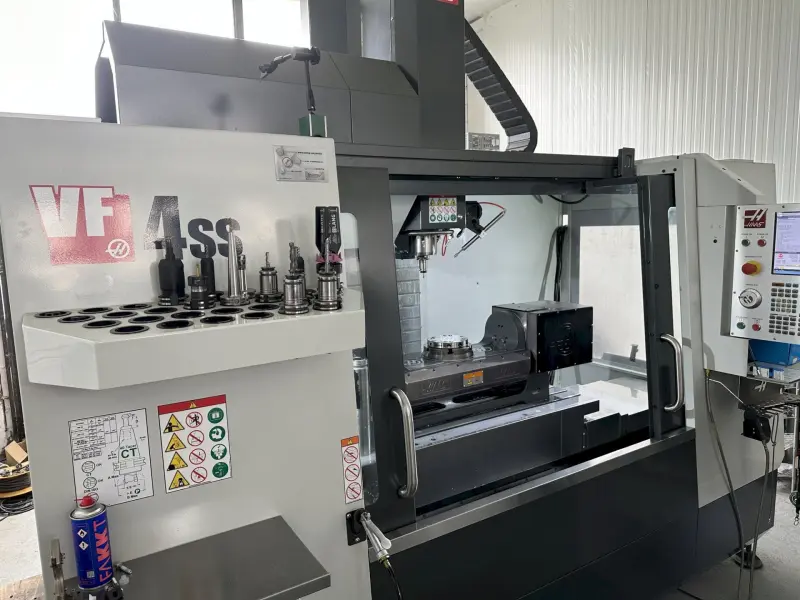

Вертикально обрабатывающий центр с ЧПУ Haas VF-4SS

Количество осей 3+2

азмеры рабочей поверхности стола, мм

длина - 1321

ширина - 457

Количество Т-образных пазов, шт - 5

Ширина Т-образных пазов, мм - 15,9...16,0

Расстояние между соседними Т-образными пазами, мм - 80

Максимально допустимая нагрузка на стол, кг - 794

Ширина открывания рабочей двери, мм - 1232

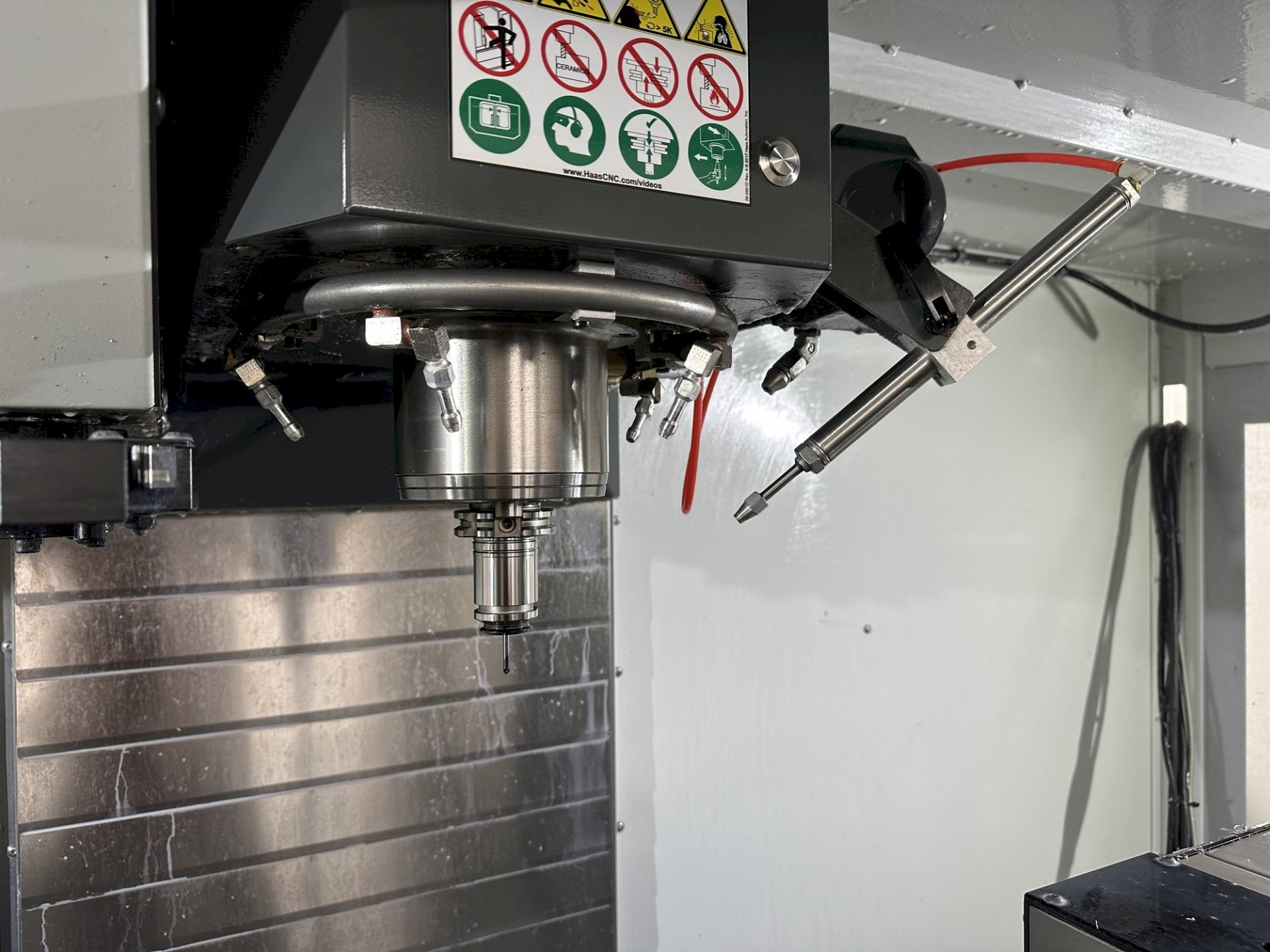

ПАРАМЕТРЫ ШПИНДЕЛЯ

Исполнение конуса шпинделя - ISO40

Максимальная частота вращения шпинделя, об/мин - 12000

Мощность шпинделя (пост/макс), кВт - 22,4

Крутящий момент (пост/макс), Нм - 122

Мощность шпинделя, кВт

Крутящий момент, Нм

Способ передачи крутящего момента - прямой привод

Смазка подшипников шпинделя - воздушно-масляная

Охлаждение шпинделя - водяное

ПАРАМЕТРЫ ПЕРЕМЕЩЕНИЙ РАБОЧИХ ОРГАНОВ

Величина рабочих перемещений по осям, мм

по оси X - 1270

по оси Y - 508

по оси Z - 635

Расстояние от зеркала стола до торца шпинделя, мм

в крайнем нижнем положении шпиндельной группы - 107

в крайнем верхнем положении шпиндельной группы - 742

Максимальная величина рабочих подач, м/мин - 21,2

Максимальная скорость холостых перемещений осей X/Y/Z, м/мин - 35,6

Мощность серводвигателей по осям X/Y/Z, кВт - 3/3/3
