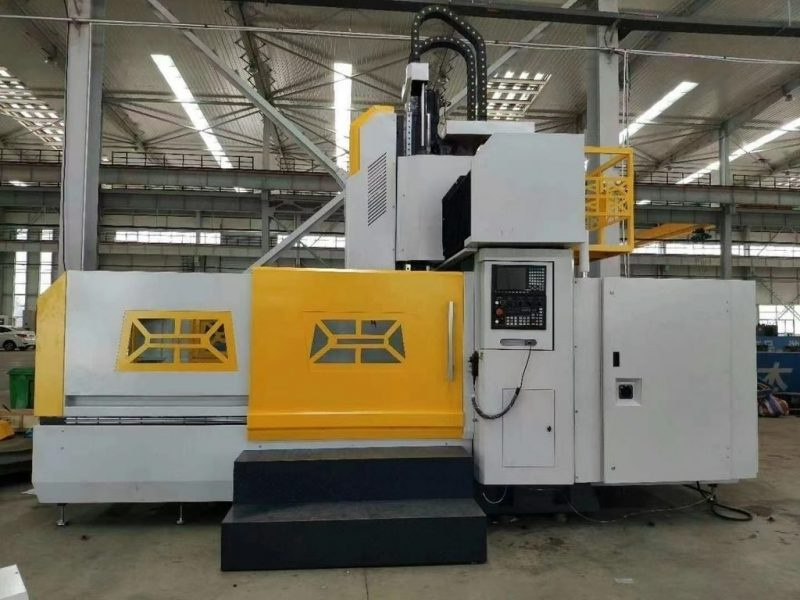

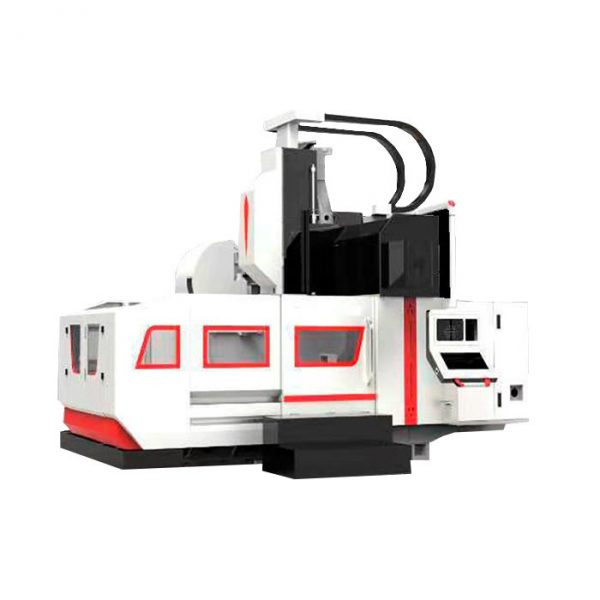

Портальный обрабатывающий центр GDC1515

Станок предназначен для выполнения следующих операций: фрезерование, растачивание, сверление, прямое нарезание резьбы и т.д. Применяются в таких отраслях промышленности как судостроение, автомобилестроение, военные и энергетические отрасли, изготовление сложных пресс-форм.

Характеристики:

• Модель: GDC1515

• Размер рабочего стола: 1500 х 1500 мм

• Тип рабочего стола: Цельнолитой чугунный, усиленный

• Максимальная допустимая нагрузка на рабочий стол: 3000 кг

• Т-образные пазы: 22 х 7

• Расстояние между колоннами: 1600 мм

• Расстояние от торца шпинделя до рабочего стола: 250 - 550 мм

• Направляющие по оси X / Y: Линейная роликовая направляющая качения

• Направляющие по оси Z: Линейная направляющая скольжения

• Привод по оси X / Y / Z: Сервопривод с прямым подключением к ШВП

• Привод по оси X / Y: Сервопривод с ременным подключением к ШВП

• Ход портала по оси X: 1500 мм

• Ход суппорта по оси Y: 1500 мм

• Ход шпинделя по оси Z: 300 мм

• Скорость ускоренного хода по оси X / Y / Z: 10000 мм/мин

• Скорость подачи шпинделя: 1 - 4000 мм/мин

• Скорость вращения шпинделя: 12000 об/мин

• Двигатель шпинделя: Серводвигатель 13 кВт, 69 Нм

• Конус шпинделя: BT40 (7:24)

• Максимальный диаметр инструмента (при полной загрузке): 80 мм

• Максимальный диаметр инструмента (без соседних): 120 мм

• Максимальная длина инструмента: 300 мм

• Максимальный вес инструмента: 8 кг

• Ёмкость магазина инструментов: 24 инструмента

• Время смены инструмента: 2.5 с

• Точность позиционирования по оси X/Y: 0.042 мм (стандарт JB/T8357.1-1996)

• Точность позиционирования по оси Z: 0.022 мм (стандарт JB/T8357.1-1996)

• Точность повторного позиционирования по оси X/Y: 0.020 мм (стандарт JB/T8357.1-1996)

• Точность повторного позиционирования по оси Z: 0.012 мм (стандарт JB/T8357.1-1996)

• Система смазки: Автоматическая централизованная

• Система ЧПУ: KND 2100

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 2500 х 2500 х 2500 мм

• Вес: 12000 кг
