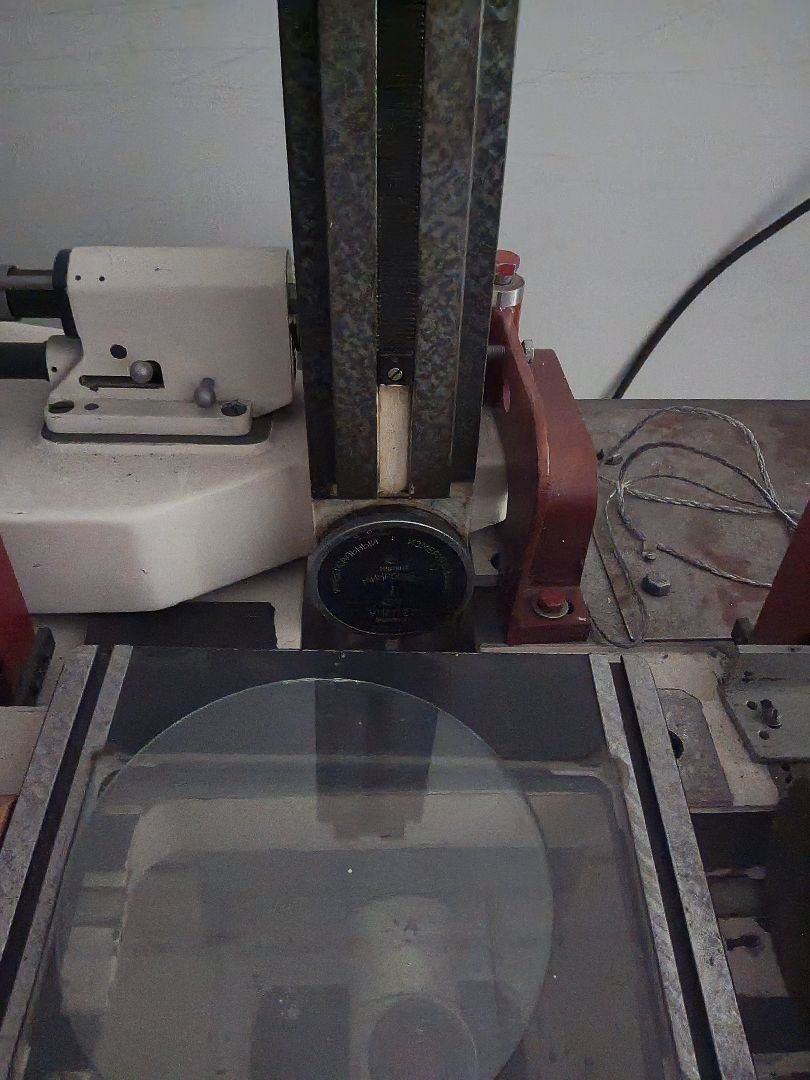

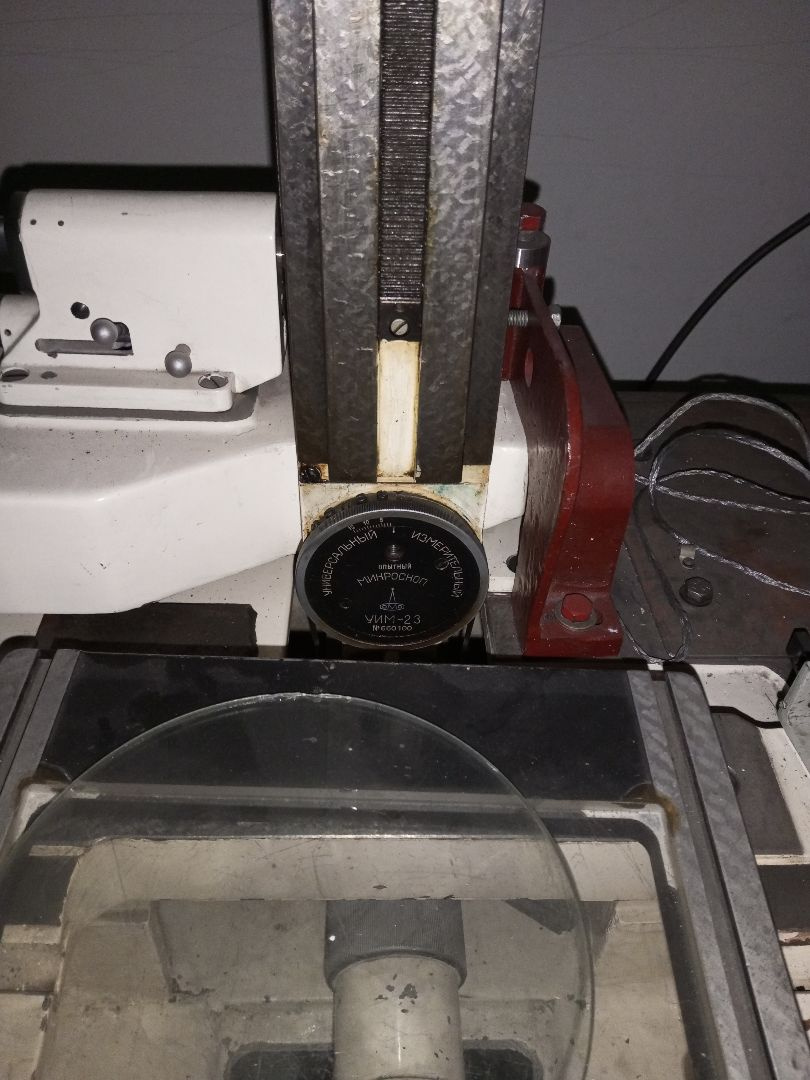

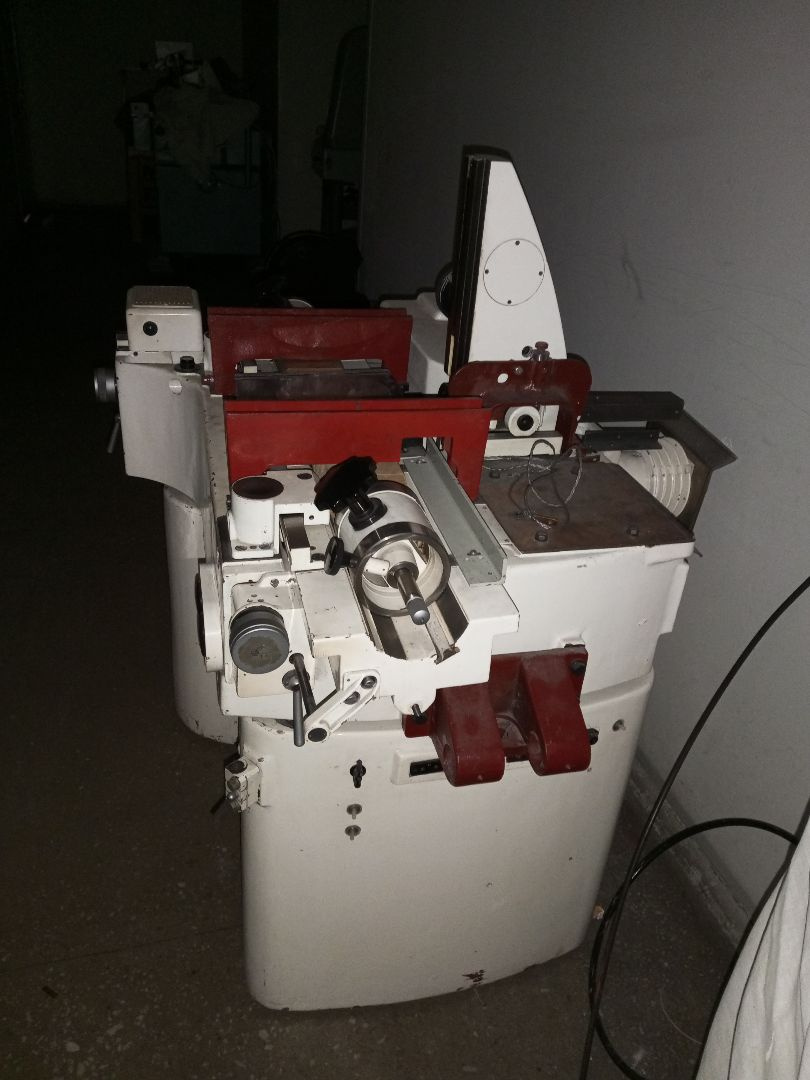

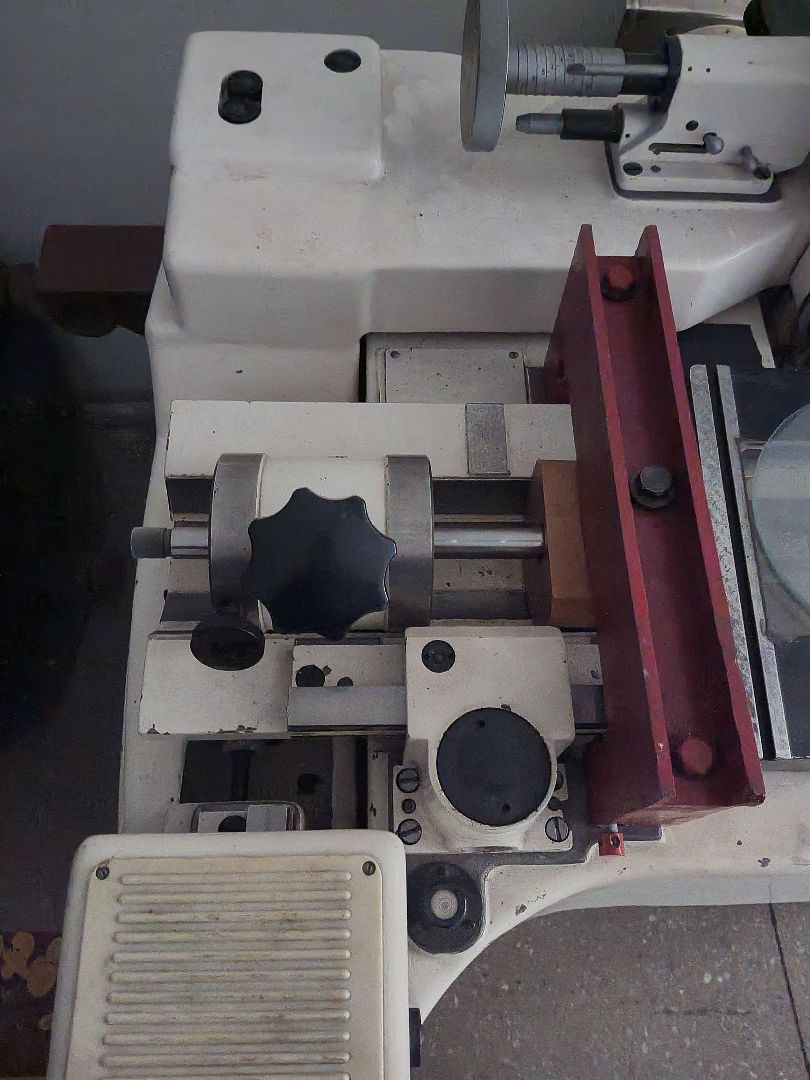

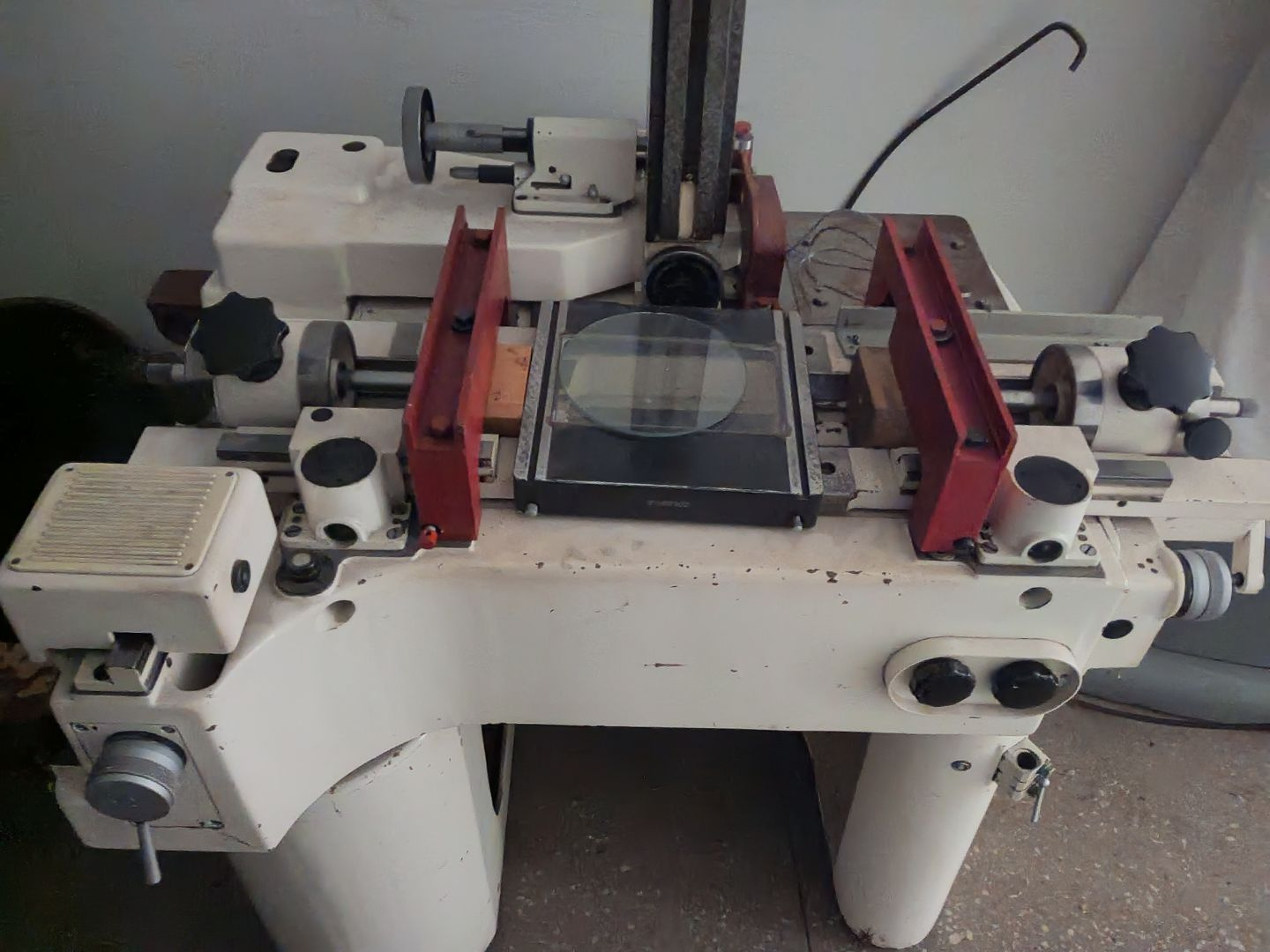

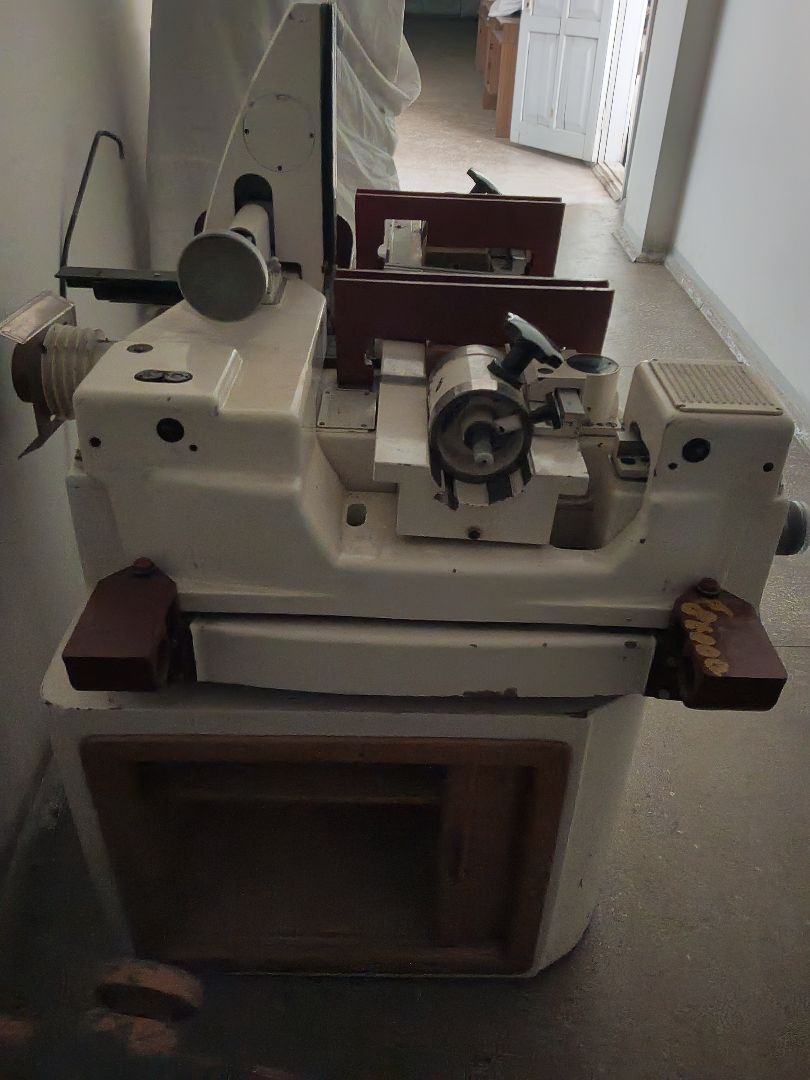

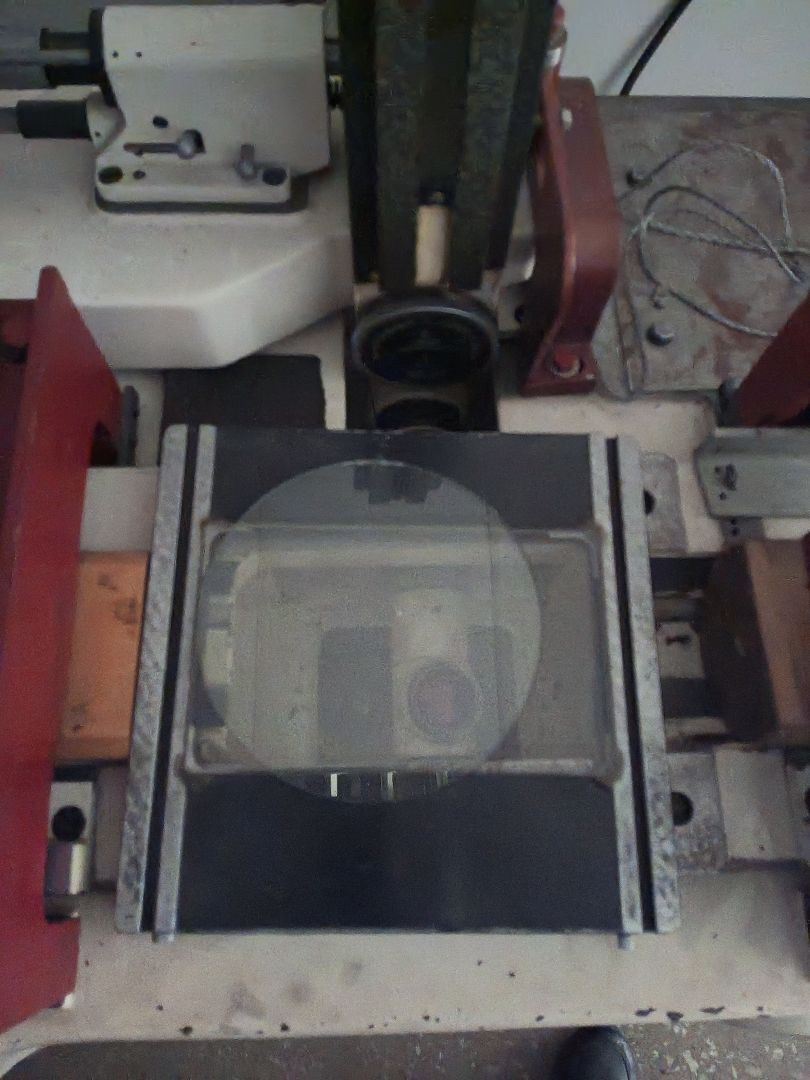

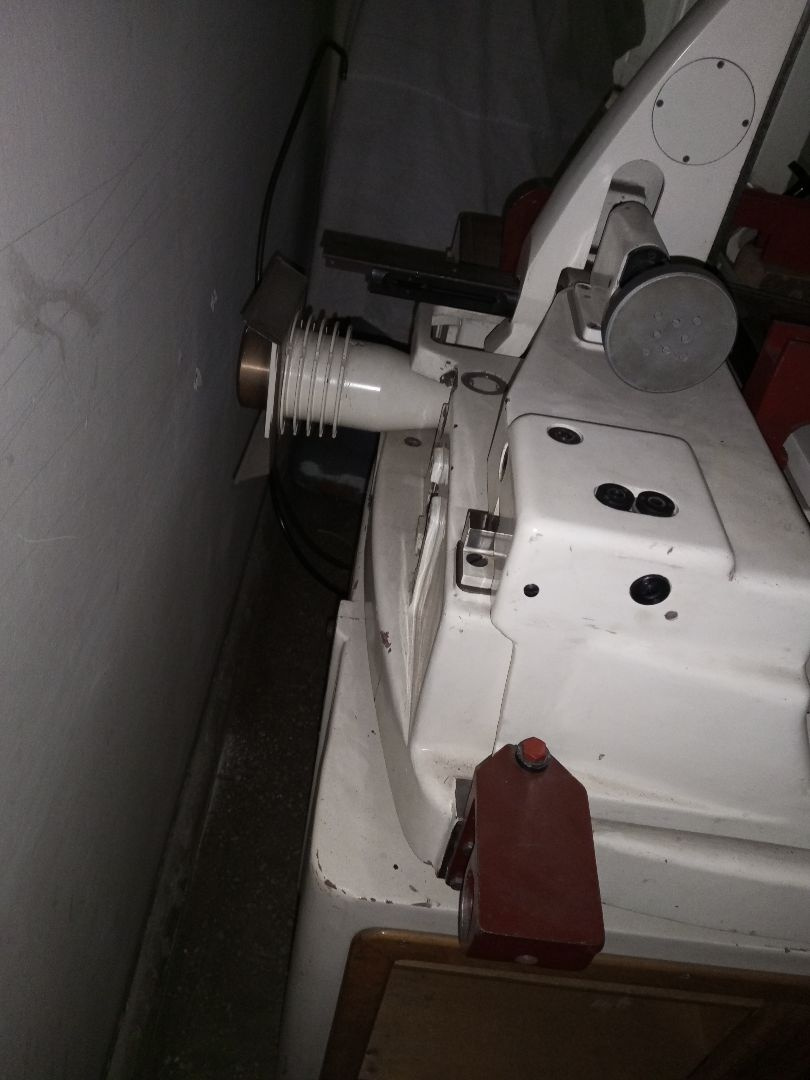

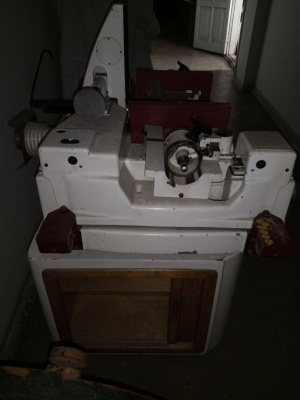

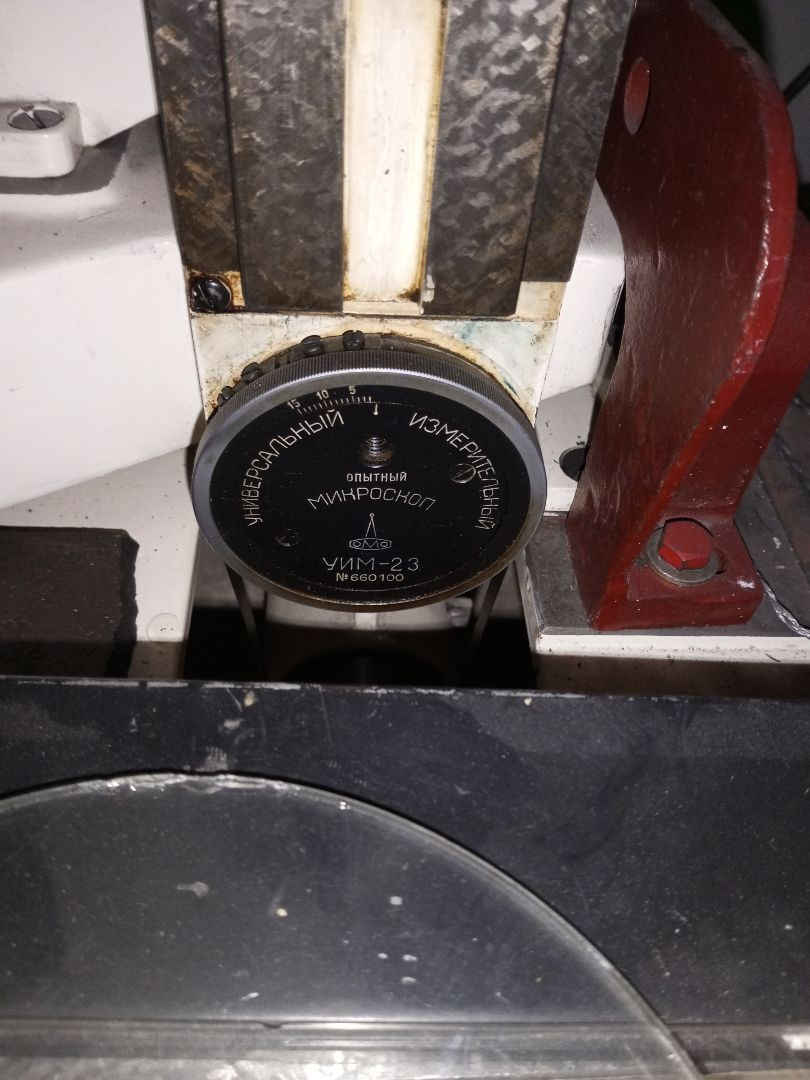

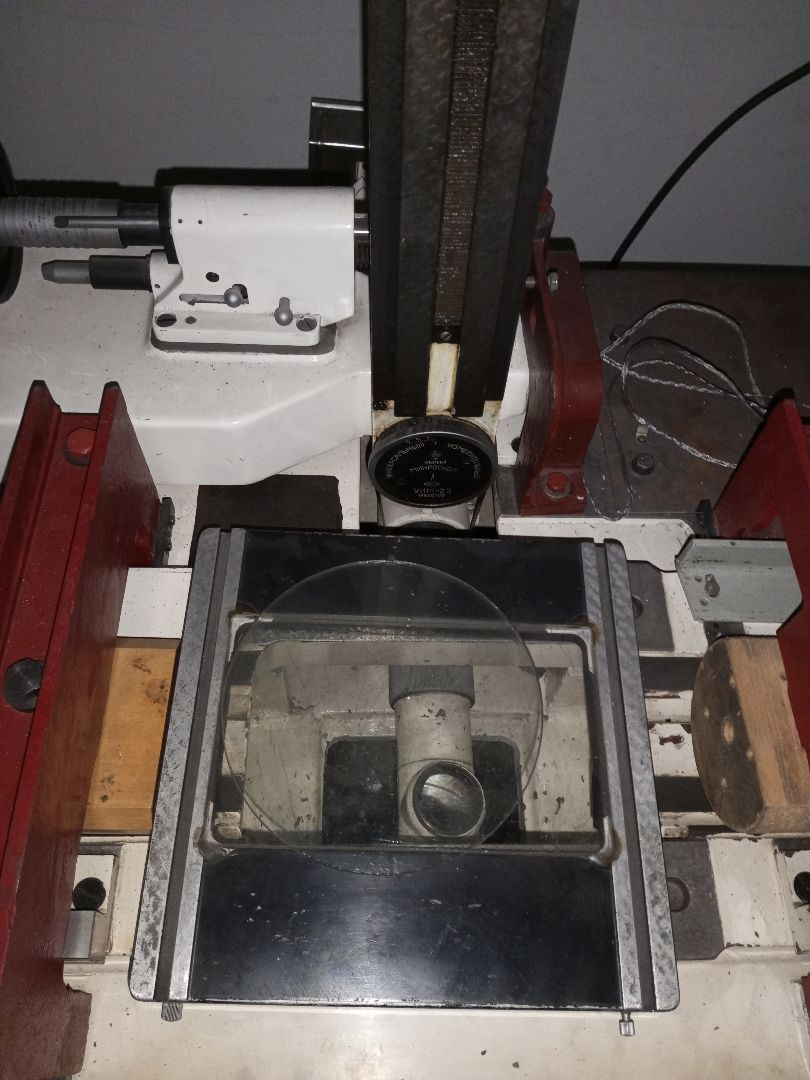

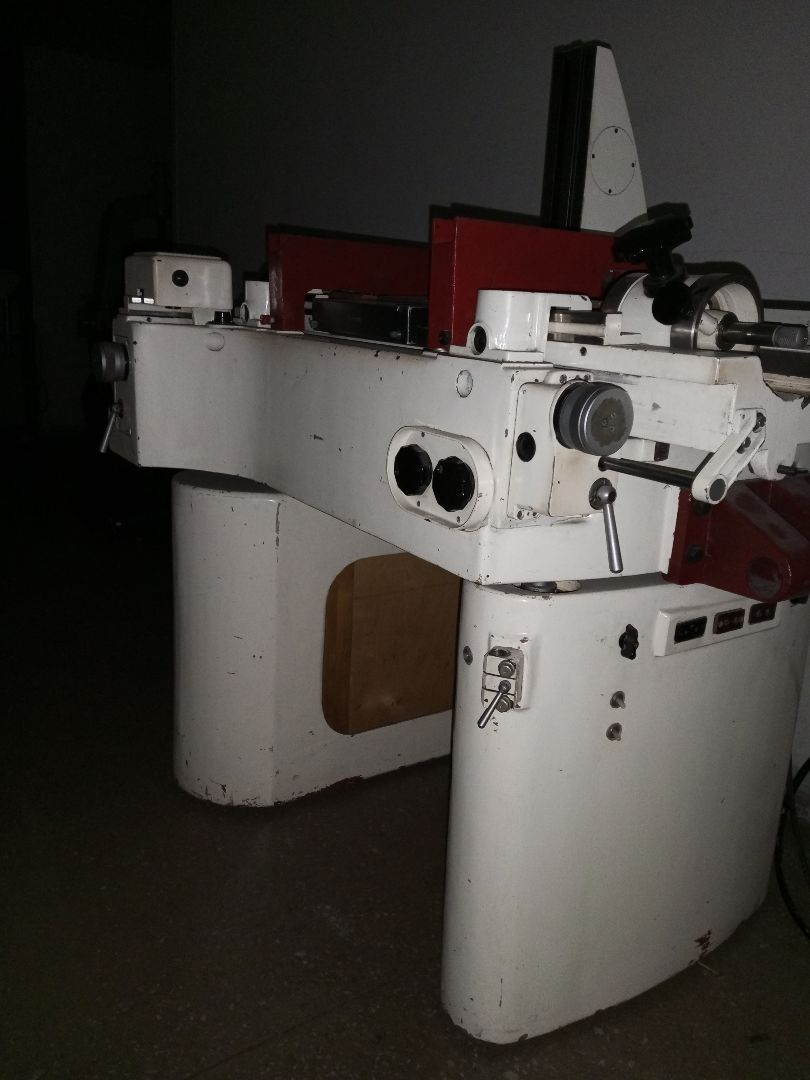

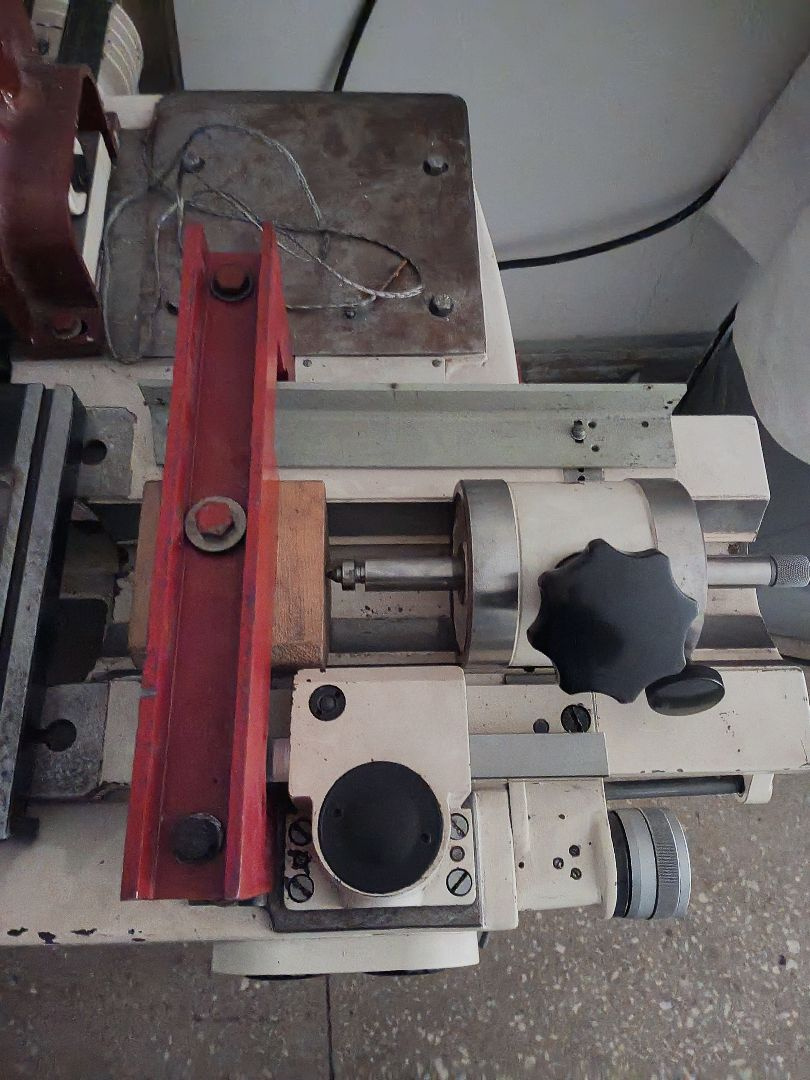

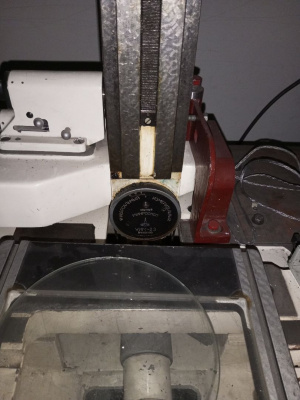

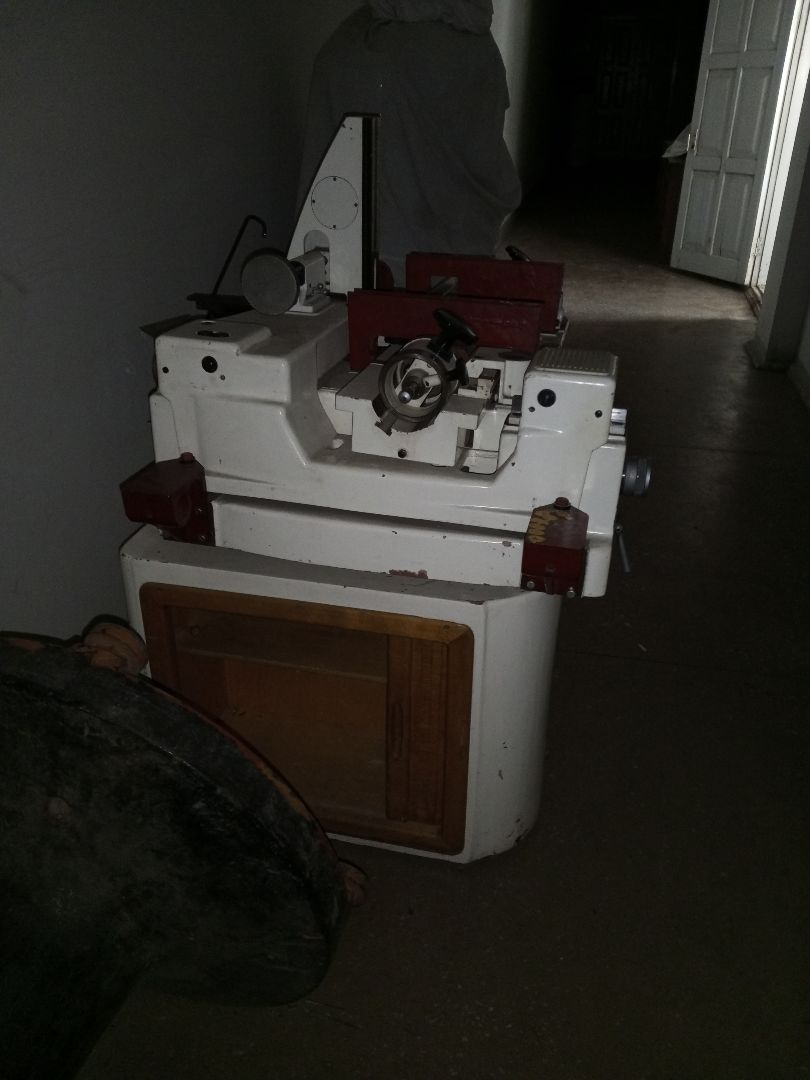

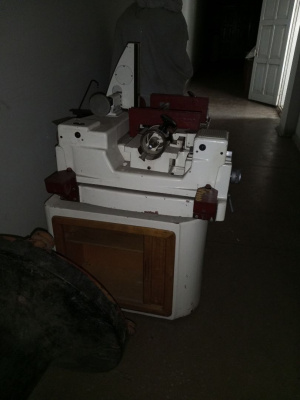

Универсальный измерительный микроскоп УИМ-23

Универсальный измерительный микроскоп УИМ-23

предназначен для измерения линейных и угловых размеров различных изделий. Он может использоваться для работы с резьбовыми изделиями, режущим инструментом, продольными шаблонами и лекалами, кулачками, конусами, метчиками, резьбонарезными гребенками, а также для измерения диаметров малых отверстий и шага резьбы.

Технические характеристики микроскопа УИМ-23 включают:

• Пределы измерений: 200 мм по оси X и 100 мм по оси Y.
• Диапазон измерения углов: от 0 до 360 градусов.
• Пределы измерения диаметров отверстий: от 0,2 до 40 мм.
• Наибольшая глубина измеряемых отверстий: 40 мм.Цена деления шкал: 0,001 мм и 1 минута (угловая).
• Наибольший вес измеряемой детали: до 10 кг.
• Габаритные размеры: 1150 x 1150 x 1500 мм.
• Масса микроскопа: 545 кг.
• Точность измерений зависит от выбранного метода и может варьироваться, например, при использовании проекционного метода для измерения длин на плоском столе погрешность составляет ± (3 + L/30 + h1L/4000) мкм в продольном направлении и ± (3 + L/50 + h1L/2500) мкм в поперечном направлении, где L - измеряемая длина в мм, h1 - высота изделия над стеклом стола в мм.

Изготовителем этого оборудования является компания ЛОМО, и микроскоп произведен в России.

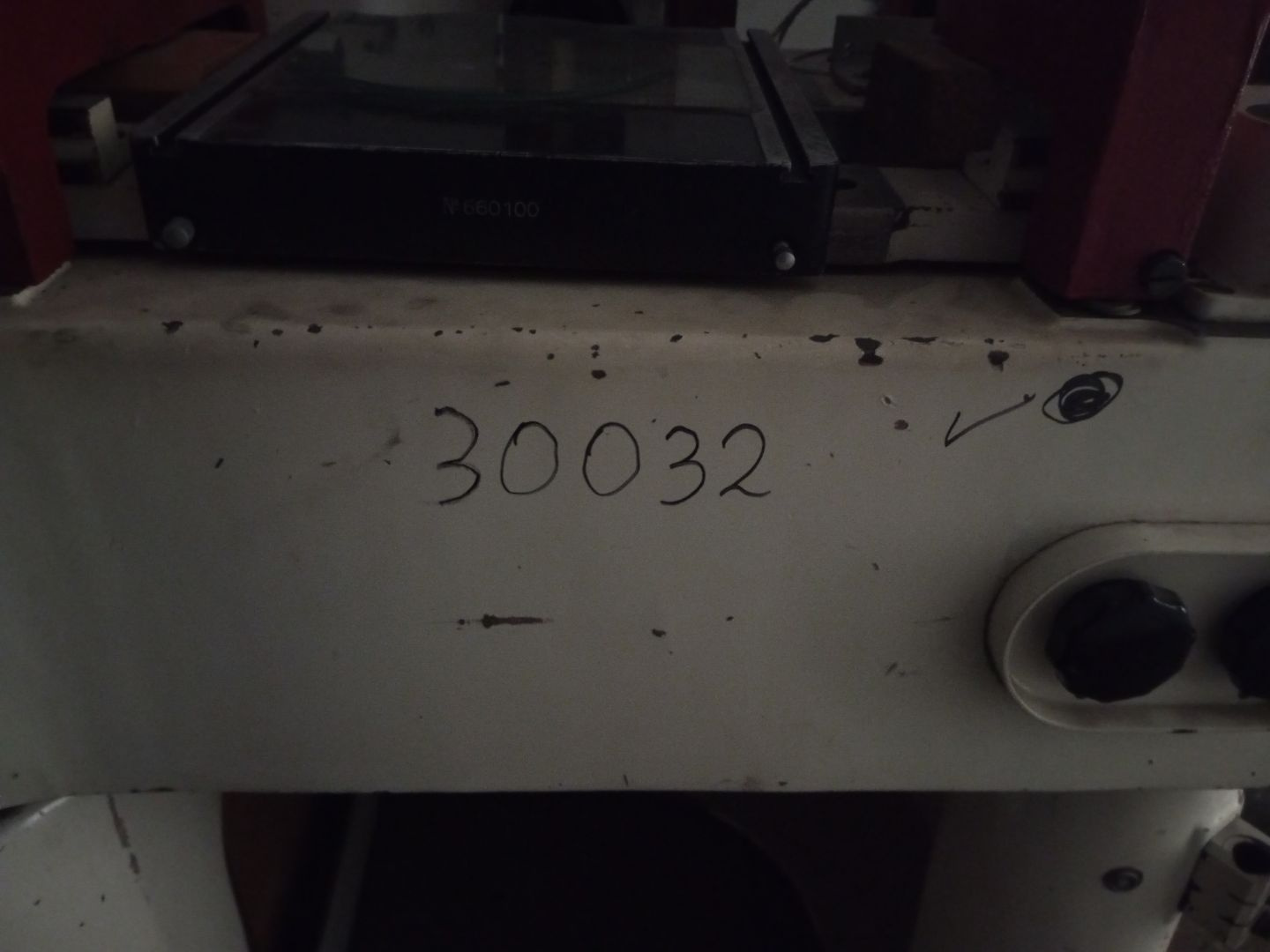

ИНВ.НОМЕР:30032
