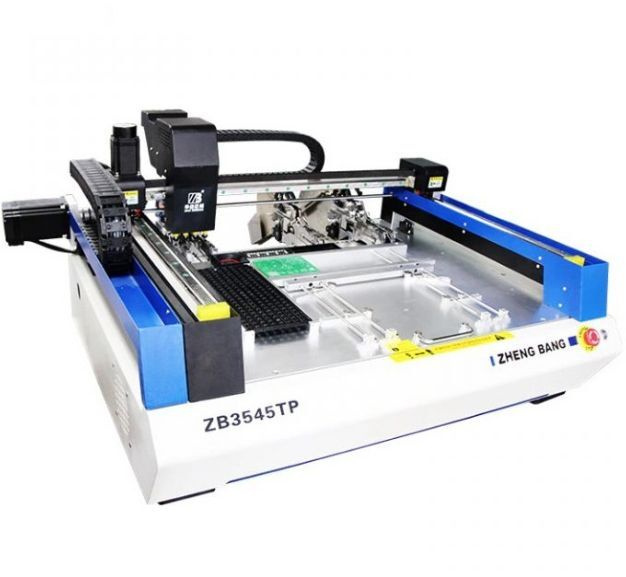

Установщик sмd компонентов ZB3545TP

Установщик ЅМD компонентов ZB3545TP

Промышленный ПК с ОС Windows. Перемещение портала по осям X,Y - серводвигатель с обратной связью. Система перемещения монтажных голов (по оси Z) - серводвигатель с обратной связью. Визуальный контроль обеспечивают CCD –камеры с максимальной идентификационной способностью 22х22 mm.

Особенности:

• Небольшие размеры 1165x1105x630 мм

• Простота в эксплуатации, стабильная работа и доступная цена.

• Данный станок поможет помочь избежать ошибок в монтаже плат из-за ручного монтажа.

• Снижение себестоимости продукции с повышением производительности.

• Элементы для монтажа:

1.       RC (0402, 0603, 0805,1206, и т.д.)

2.       Светодиодная лампа (0603, 0805, 3014, 5050, и т.д.)

3.       Чипы (SOT, SOP, QFN, BGA, и т.д.) 0402, 0603, 0805,1206,1210, 3528, 5050.

Стоимость уточняйте - она ежедневно изменяется с учетом курса доллара и юаня!

Отгружаю с нескольких складов в России. Оборудование напрямую из Китая, не перекуп.

Характеристики

·       Кол-во монтажных голов с вакуумным захватом - 2, тип захватов JUKI

·       Кол-во питателей - 38

·       Типовой состав баз питателей: 8 мм,12 мм, 16 мм, 24 мм, 32 мм

·       Вибропитатель - 1 шт на 5 каналов

·       Диапазон перемещения оси X / Y 630×540 мм

·       Диапазон перемещения оси Z - 12 мм

·       Лоток для ИС - 10 шт постпозиционный лоток ИС - 1 шт.

·       Аппаратная скорость – 7000, нормальный монтаж – 6000, с системой технического, зрения - 5000

·       Размер платы минимальный - 10х10, максимальный - 350х450 мм, без лотка

·       Точность установки - стандартная, 0,025 мм

·       Электропитание - 220В 50/60 Гц

·       Мощность - 500 Вт

·       Пневмолиния не требуется (насос в комплектации)

·       Габаритные размеры /ДхШхВ - 1165х 1105 х 630 мм

·       Габариты блока питателей - 235×700×245мм

·       Вес Нетто/Брутто - 120 / 190 кг
