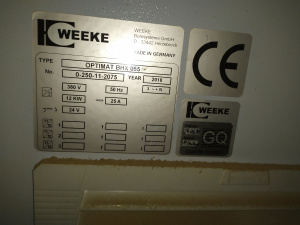

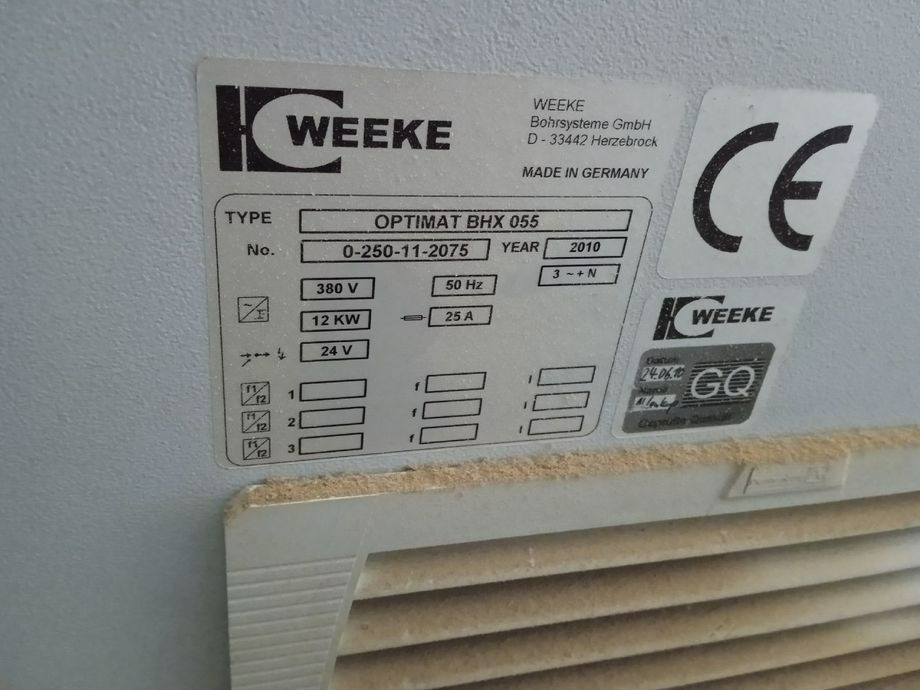

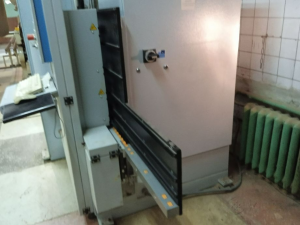

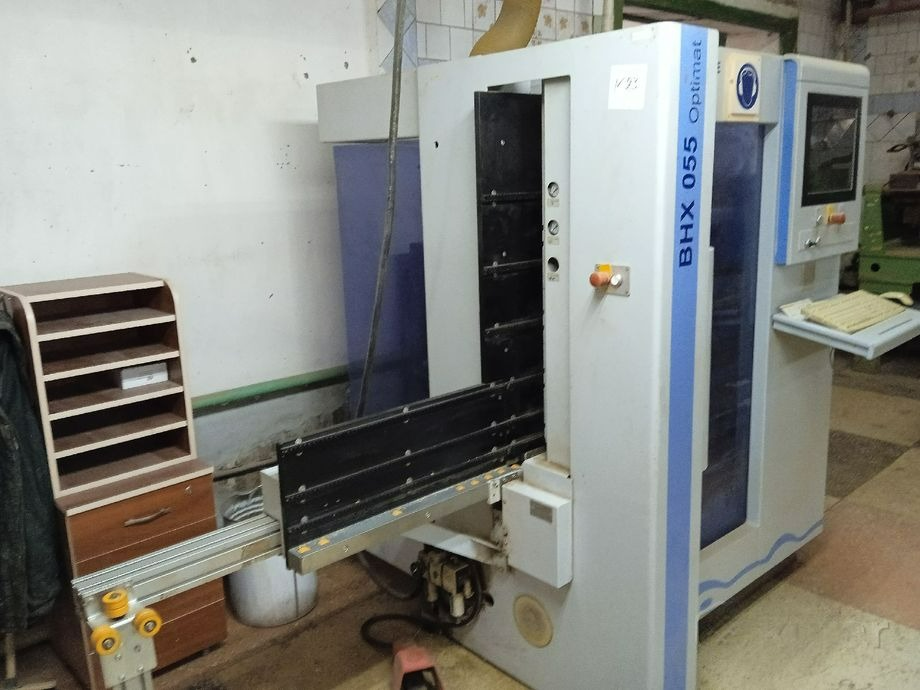

Weeke Optimat ВНХ 055. Центр сверлильно-присадочный вертикальный с ЧПУ

Продается Weeke Optimat ВНХ 055.

Центр сверлильно-присадочный вертикальный с ЧПУ.

Станок 2010 г. в (в работе с сентября 2016г.)

Наработка 435 часов.

В идеальном состоянии.

Эксплуатировался в одну смену с небольшим объемом работы.

Станок предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали. Кроме этого станок BHX 055 может быть оснащён дисковой пилой для выборки пазов в пласти детали и фрезерным узлом.

Применяется на производствах, где требуется повышенная гибкость. Этот станок не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить деталь. По программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.

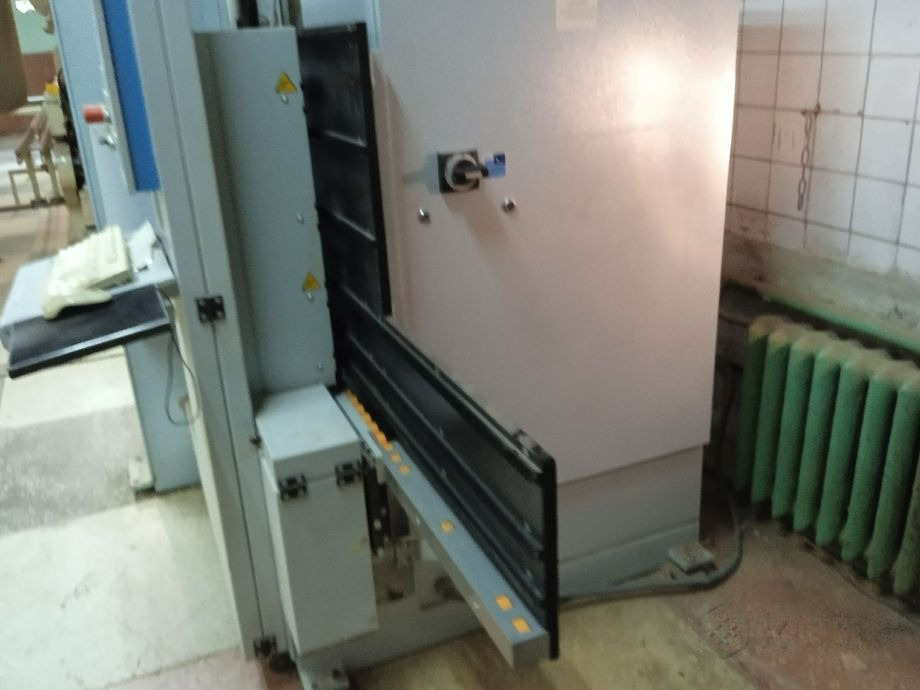

Подача осуществляется путем укладки и позиционирования заготовки по пневматически поднимаемым упорам в зоне подачи (по умолчанию, левая часть станка). Обработанные заготовки выходят со стороны выгрузки или, в реверсивном режиме, со стороны загрузки.

Система включает один пневматически опускаемый упор для позиционирования заготовки и одно зажимное устройство для заготовок, перемещаемое по оси Х по принципу шарико-винтовой пары.

Позиционирование зажимов автоматически меняется программой.

ТЕХНОЛОГИЧЕСКИЕ ВОЗМОЖНОСТИ:

 - сверление в пласть

- сверление в торец

- выборка паза

- фрезерование

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

 Быстрая обработка - экономит время;

Малая потребность в занимаемой площади – экономит место;

Простое управление – экономит нервы;

Оптимальное соотношение цены и качества – экономит бюджет;

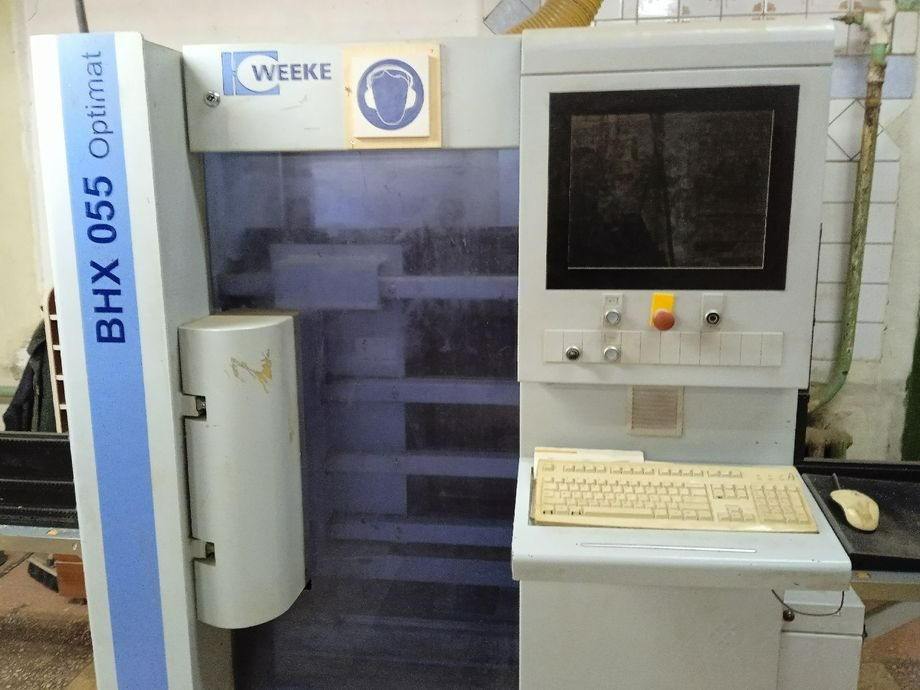

Современная система управления РС85:

PLC управление в соответствии международным стандартом IEC 61131,

операционная система Windows XP, процессор IntelCore 2 Duo, 17 дюймовый ЖК экран,

жесткий диск емкостью 160 Гбайт, центральный USB порт, сетевая плата EtherNet 10/100 Мбит (без подключения), возможность проведения удаленной диагностики (модем),

источник бесперебойного питания для РС, потенциометр и кнопка экстренной остановки.

Система привода и направляющих: система линейных направляющих с защитой от пыли, шарико-винтовая пара в направлениях X, Y и Z, техника цифрового привода в направлениях X, Y и Z.

Не требуемые обслуживания двигатели с оптической передачей цифрового сигнала гарантирующие высокую точность работы.

Система подачи заготовки.

Количество вертикальных шпинделей, шт.: 13

Длина заготовки, мм: 200-3050

Ширина заготовки, мм: 70-850

Толщина заготовки, мм: 12-60

Максимальная, мм: 60

Максимальная глубина сверления, мм: 38

Длина инструмента, мм: 70

Диаметр хвостовика инструмента, мм: 10

Рабочая ширина для выборки пазов, мм: 600

Скорость подачи, м/мин:

- Ось Х - 50

- Ось Y - 50

- Ось Z - 15

Частота вращения сверл, об/мин: 1500-1700

Максимальный диаметр инструмента, мм; 35

Давление в пневмосистеме, Бар: 7

Диаметр аспирационного патрубка, мм: 160

Минимальная производительность стружкоотсоса, м³/час: 2170

Установленная мощность, кВт: до 11,5

Габаритные размеры, мм: 2930х1538х1890

Вес, кг: 1450
