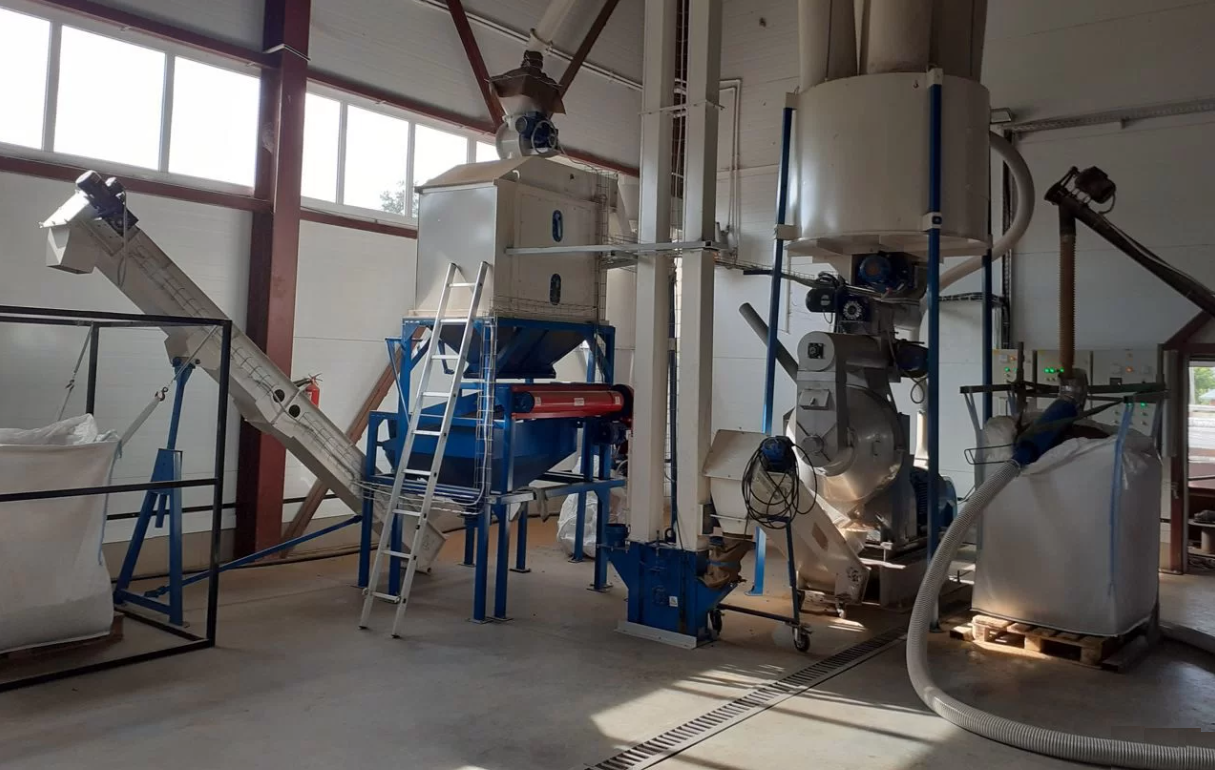

Линия гранулирования лузги подсолнечника, жмыха и древесных опилок

Линия гранулирования лузги подсолнуха. Линия гранулирования лузги разделяется на технологические участки.

п.1-п.5, п.18 - участок измельчения лузги. Дробилка 1 с пневмозабором производительность до 1,8 т/ч по лузге подсолнечника. Циклон осадитель 2 со шлюзом 4 отделяет измельченное сырье от воздуха, нагнетаемого дробилкой. Шнеком 5 измельченное сырье подается на участок гранулирования в бункер ворошитель.

- участок гранулирования с охлаждением и возвратом несгранулированной части. Пресс гранулятор 7 с двухступенчатым редуктором. Мощность основного двигателя 55-110 кВт. Колонна охлаждения 10 с вентилятором от 5,5 кВт охлаждает гранулы противотоком воздуха и отсеевает несгранулированную часть. Пылевоздушная смесь осаждается в циклоне осадителе . Воздух удаляется в аспирационную сеть предприятия или на улицу. Несгранулированная часть из-под колонны и циклона собирается шнеками 14, 15 и возвращается в бункер ворошитель.

- участок отгрузки и хранения. Готовая гранула подается на транспорт, фасуется в бигбэги, либо в бункера готовой продукции.

п участок управления. Шкафы управления технологическим оборудованием. Парогенератор 21 служит для предварительного нагрева, а также для выравнивания влажности сырья. Подача пара осуществляется в смеситель гранулятора
