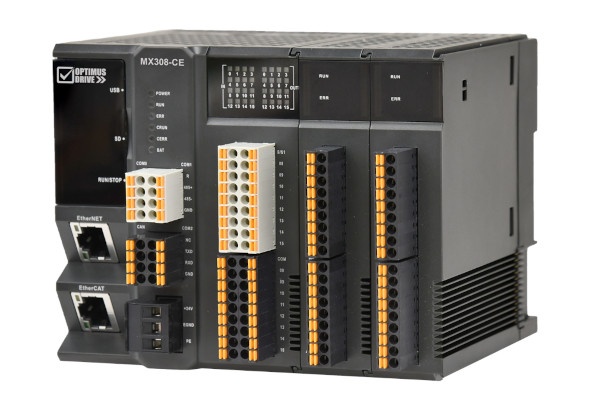

Процессорный модуль MX308, 8 осей EtherCAT, 16DI/16DO (6 двухфазных счетчиков / 6 каналов имп. выходов 200 кГц), EtherNet, EtherCAT, CANopen, USB Type-C, RS232, 2xRS485, MicroSD, питание 24 В= MX308-CE.
Высокопроизводительный программируемый контроллер автоматизации (PAC) на 8 осей EtherCAT
MX308 является многофункциональным управляющим устройством, совмещающим в себе функции ПЛК и контроллера управления движением с поддержкой распределенного ввода/вывода
- 2-х ядерный процессор ARM Cortex A9 с тактовой частотой 866 МГц
- Период управления – от 500 мксек
- Среда разработки на базе CODESYS v3.5
ТАБЛИЦА ХАРАКТЕРИСТИК И ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ MX308
| Характеристика | Значение |
| Локальные модули расширения | До 32 модулей ввода/вывода MX |
| Встроенные дискретные входы | 16 (6 двухфазных счетчиков до 200 кГц) |
| Встроенные дискретные выходы | 16 (6 каналов импульсных выходов до 200 кГц) |
| Тип встроенных выходов | Транзисторные NPN |
| Расширение дискретных каналов | До 512 каналов (локальные)
До 32767 каналов (по сети EtherCAT) |
| Тип конструктива контроллера | Модульный |
| Порт USB | Type-C, загрузка и выгрузка программы, отладка |
| Карта памяти | MicroSD, до 32 Гб |
| Встроенные порты RS232 | 1 |
| Встроенные порты RS485 | 2 |
| Порт EtherNet | 1 (100 Мб/c) |
| Поддержка Modbus-TCP | Есть (сервер/клиент) |
| Поддержка EtherNet/IP | Есть |
| Поддержка OPC-UA | Есть (сервер) |
| Поддержка Socket | Есть |
| Встроенный порт EtherCAT | 1 (100 Мб/c) |
| Число осей EtherCAT | До 8 |
| Число ведомых устройств EtherCAT | До 128 |
| Встроенный порт CANopen | 1 |
| Число ведомых устройств CANopen | До 32 |
| Объем памяти программ | 20 Мб |
| Объем памяти данных | 40 Мб |
| Объем энергонезависимой памяти данных | 512 Кб |
| Время выполнения команд | От 10 нсек |
| Языки программирования | LD, ST, FBD/CFC, SFC |
| Среда разработки | DIA Designer-AX, библиотеки SM3_Basic, Robotics, CNC |
| Напряжение питания | 24 В= |
| Потребляемая мощность | 3,6 Вт |
| Рабочая температура окружающей среды | 0…55 °C |
| Ширина | 81,75 мм |
| Глубина | 98,50 мм |
| Высота | 100,00 мм |
