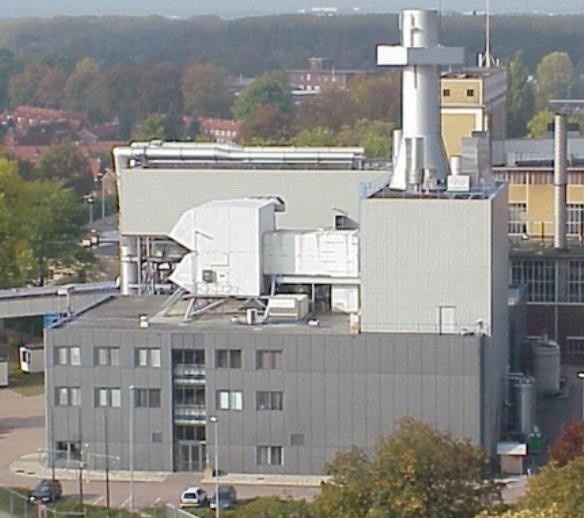

Газотурбинная станция 53 Мвт. Комбинированный цикл

Предложение на газотурбинную электростанцию - 53 МВт

• Газовая турбина GE LM 6000 PB DLE, 40 МВт.

• Паровая турбина Siemens ENK 40/56-3, 13 МВт.

• Генераторная щетка 10,5 кВ

Электростанция комбинированного цикла состоит из газовой турбины, котла-утилизатора, паровой турбины и генератора, установленных по одновальной схеме.

Мощность установки (без подачи пара) – 53 МВт (условия ISO).

КПД (без подачи пара) составляет 48,3% (условия ISO).

Газовая турбина

Основные части установки - Газовая турбина

• Первичным двигателем установки является авиационная модификация General Electric LM6000-PB-DLE.

• GT оснащен сухой камерой сгорания с низким уровнем выбросов, которая гарантирует выбросы NOx на уровне 32 г/ГДж и выбросы CO2 на уровне 1,6 кг/ч.

• Номинальная мощность ГТ – 40 МВт при КПД 40%.

• GT оснащен гидравлическим стартером производства Hagglunds Drive

• GT имеет собственную систему смазки. GT через коробку передач напрямую соединен с генератором.

Газовая турбина GE

Тип LM6000 PB DLE

Паровая турбина

Основные части установки - Паровая турбина

• Паровая турбина SIEMENS ENK40/53-3 мощностью 13 МВт.

Генератор

Основные части установки - Генератор

• Создать кисть

• Тип синхронный

• Скорость 3000 об/мин.

• Напряжение 10,5 кВ

• Мощность 63,5 МВА

Установка для очистки рабочей воды в станции.

Система пожаротушения.

Автоматизация процессов РСУ

• Общая система автоматизации установки — Siemens TXP (T2000).

СОСТОЯНИЕ ОБОРУДОВАНИЯ:

В течение жизненного цикла устройство проходило техническое обслуживание в соответствии с рекомендациями/предписаниями производителя оригинального оборудования (OEM).

Все проверки проводились собственной бригадой технического обслуживания при содействии постоянного консультанта производителя оригинального оборудования (OEM).
