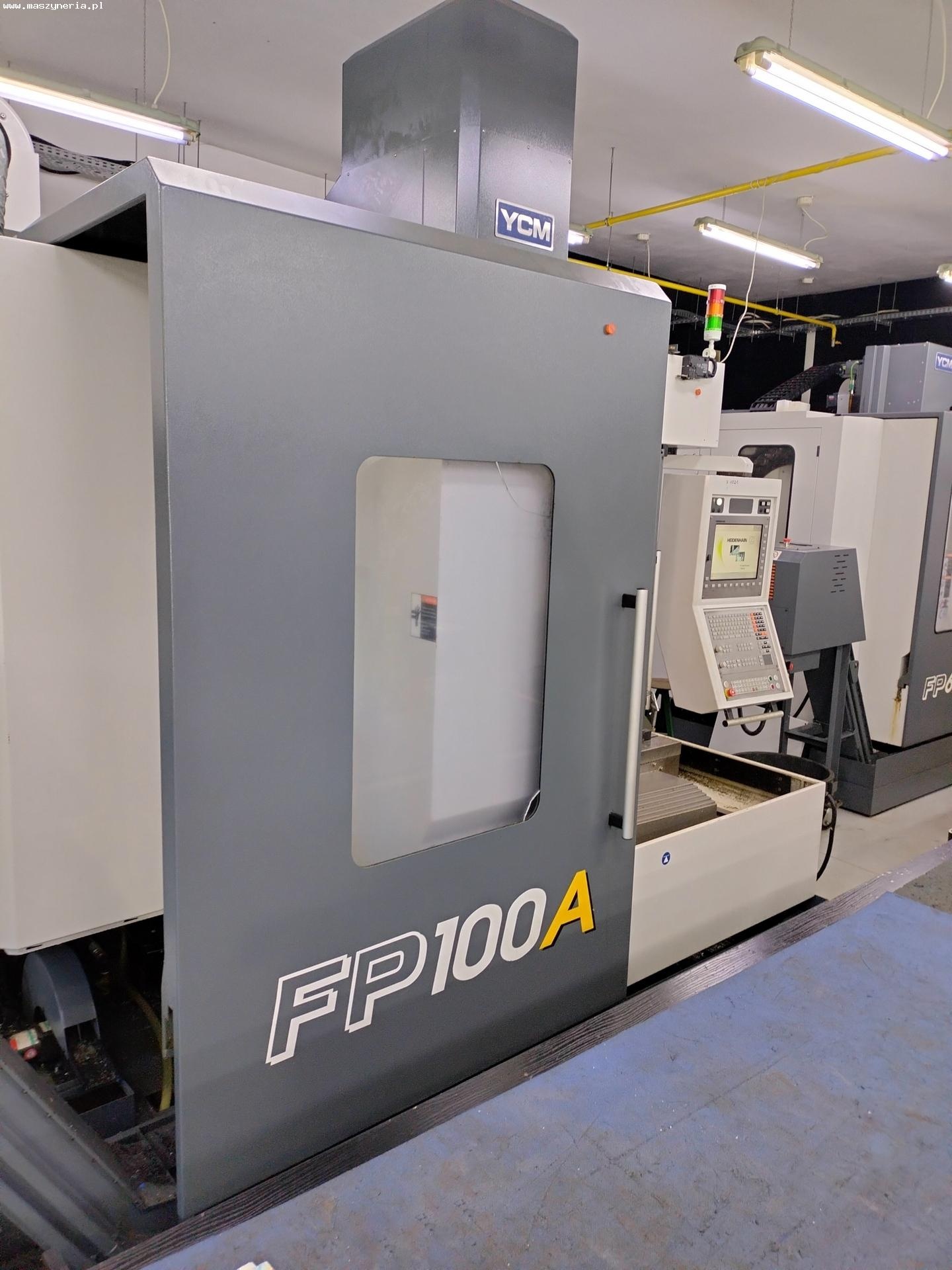

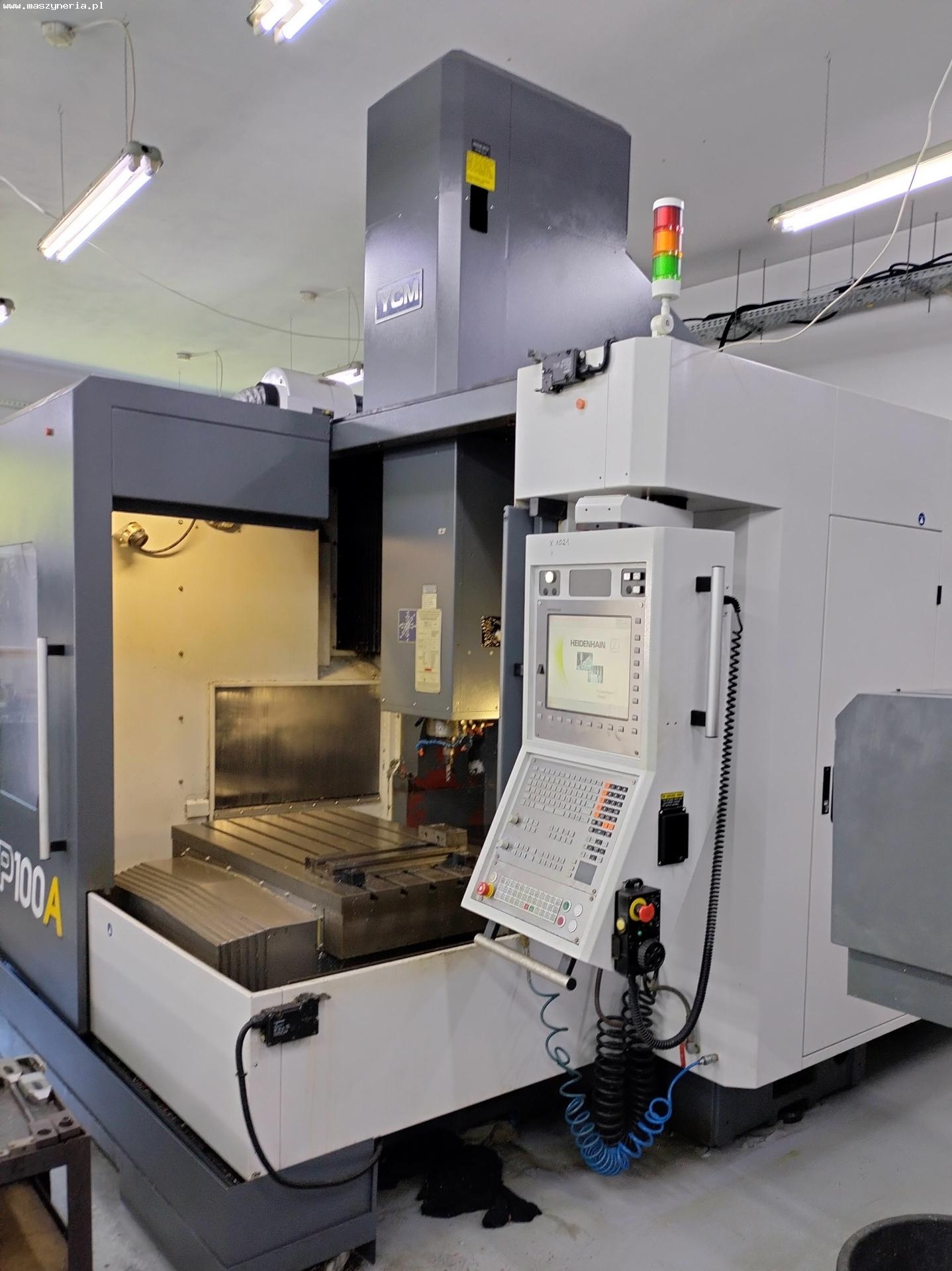

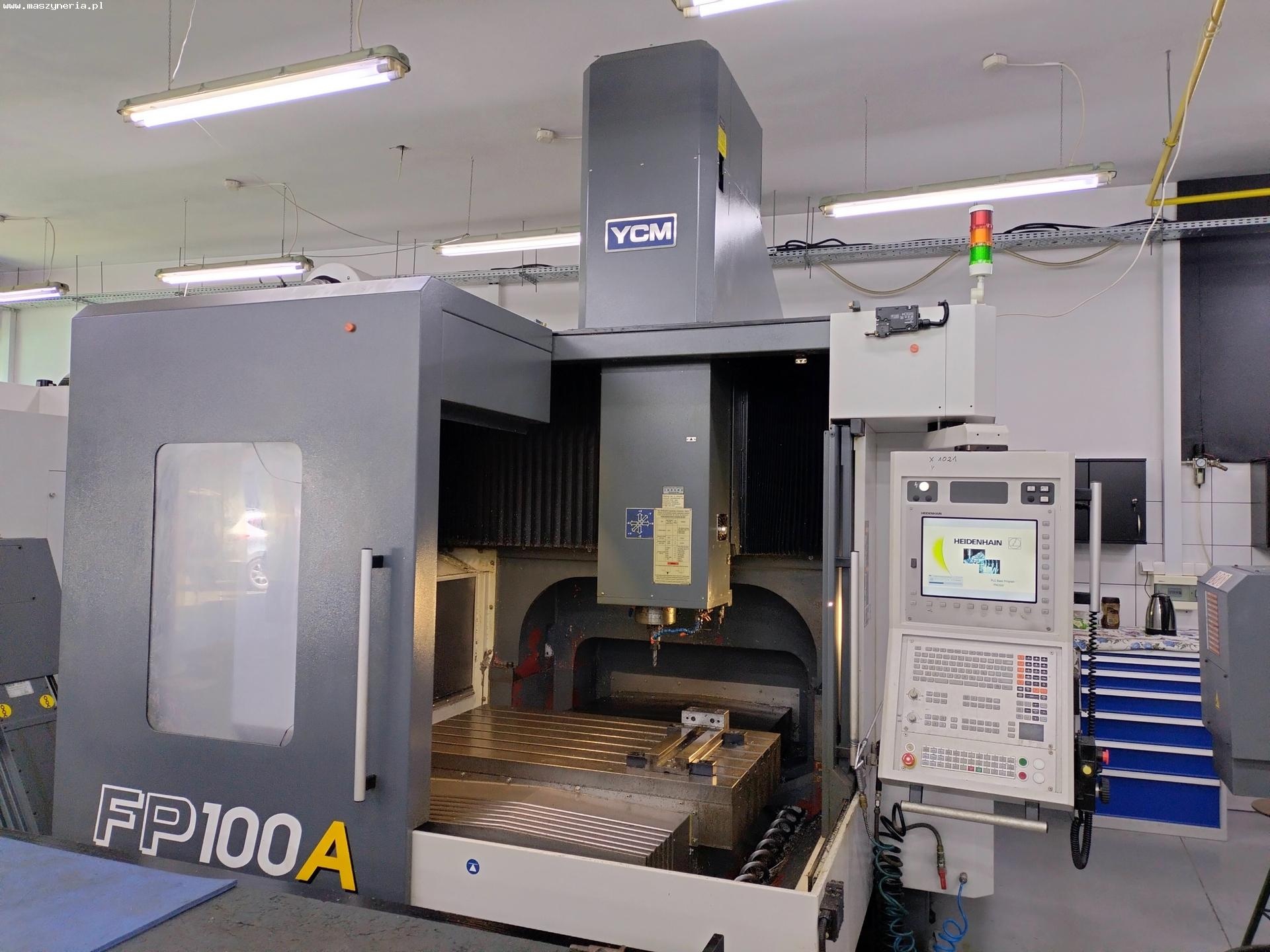

Обрабатывающий центр с ЧПУ YCM FP100A был построен в 2014 году в Тайване.
Технические характеристики фрезерного станка с ЧПУ YCM FP100A
- подача по оси X/Y/Z: 1020/710/460 мм
- быстрое перемещение по осям X,Y,Z: 20 м/мин
- рабочая скорость подачи: 1-20000 мм/мин

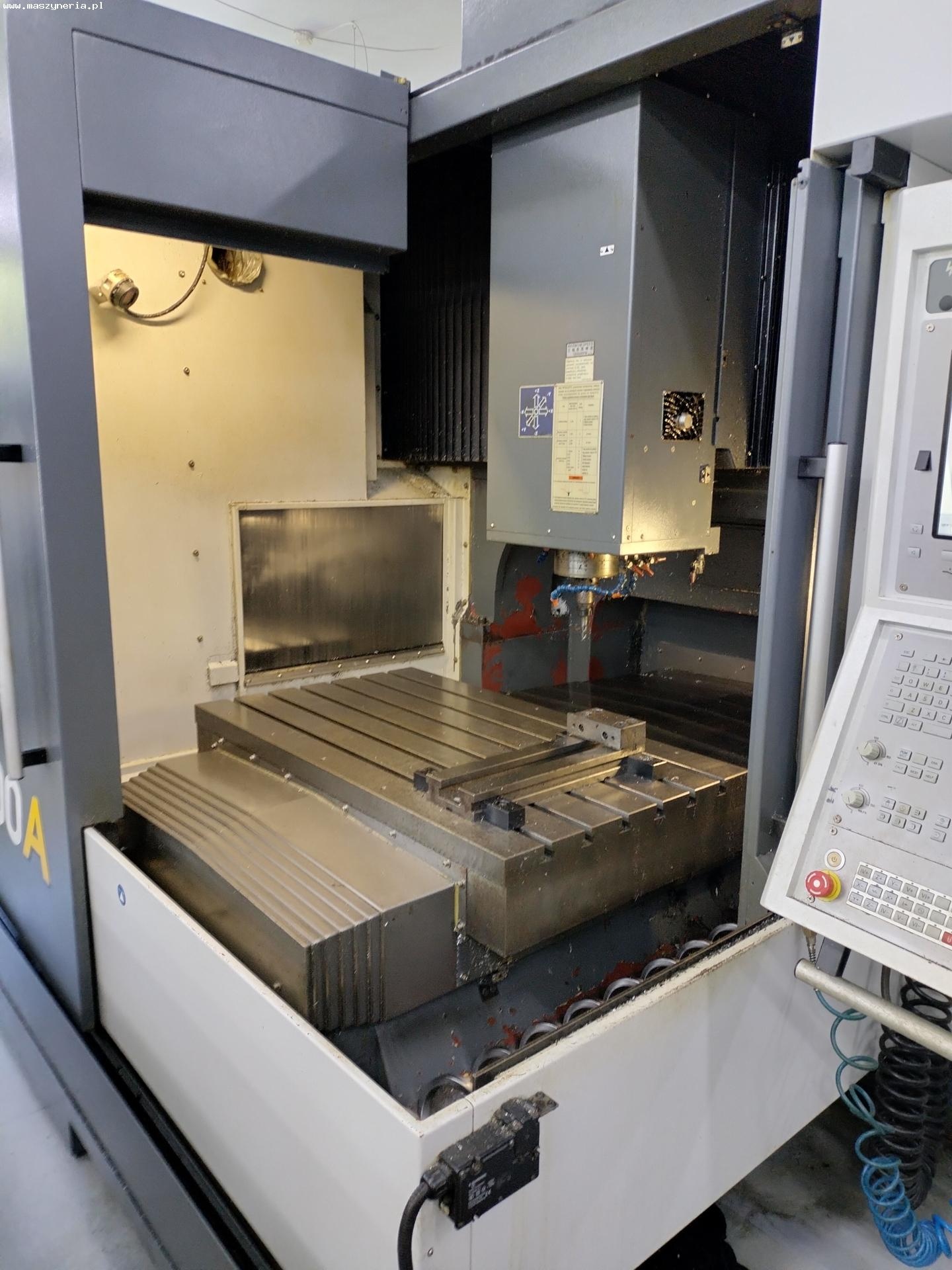

- размеры рабочего стола (Д х Ш): 1200 x 700 мм
- максимальный вес заготовки: 1000 кг
- максимальная скорость вращения шпинделя: 16000 об/мин
- конусность шпинделя: HSK A63
- мощность привода шпинделя: 22,5 кВт
- крутящий момент шпинделя: 126 Нм
- максимальный диаметр инструмента: 76 мм
- максимальный диаметр инструмента (при свободном соседнем пространстве): 100 мм
- максимальная длина инструмента: 250 мм
- максимальный вес инструмента: 6 кг
- механизм смены инструмента: рычаг подачи
- точность позиционирования (ISO 10791-4): 0,007 мм
- повторяемость позиционирования (ISO 10791-4): 0,005 мм
- точность позиционирования (JIS B 6338): 0,002/300 мм
- повторяемость позиционирования (JIS B 6338): ± 0,002 мм
- минимальное расстояние между рабочим столом и наконечником шпинделя: 150 мм
- максимальное расстояние между рабочим столом и наконечником шпинделя: 610 мм
- количество Т-образных пазов: 6
- ширина Т-образного паза: 18 мм
- расстояние между Т-образными пазами: 100 мм
- потребность в сжатом воздухе: 5,5 бар
- установленная мощность: 65 кВА
- размеры (Д х Ш х В): 3203 х 3235 х 3325 мм
- вес машины: 10500 кг
Оборудование фрезерного центра FP100A

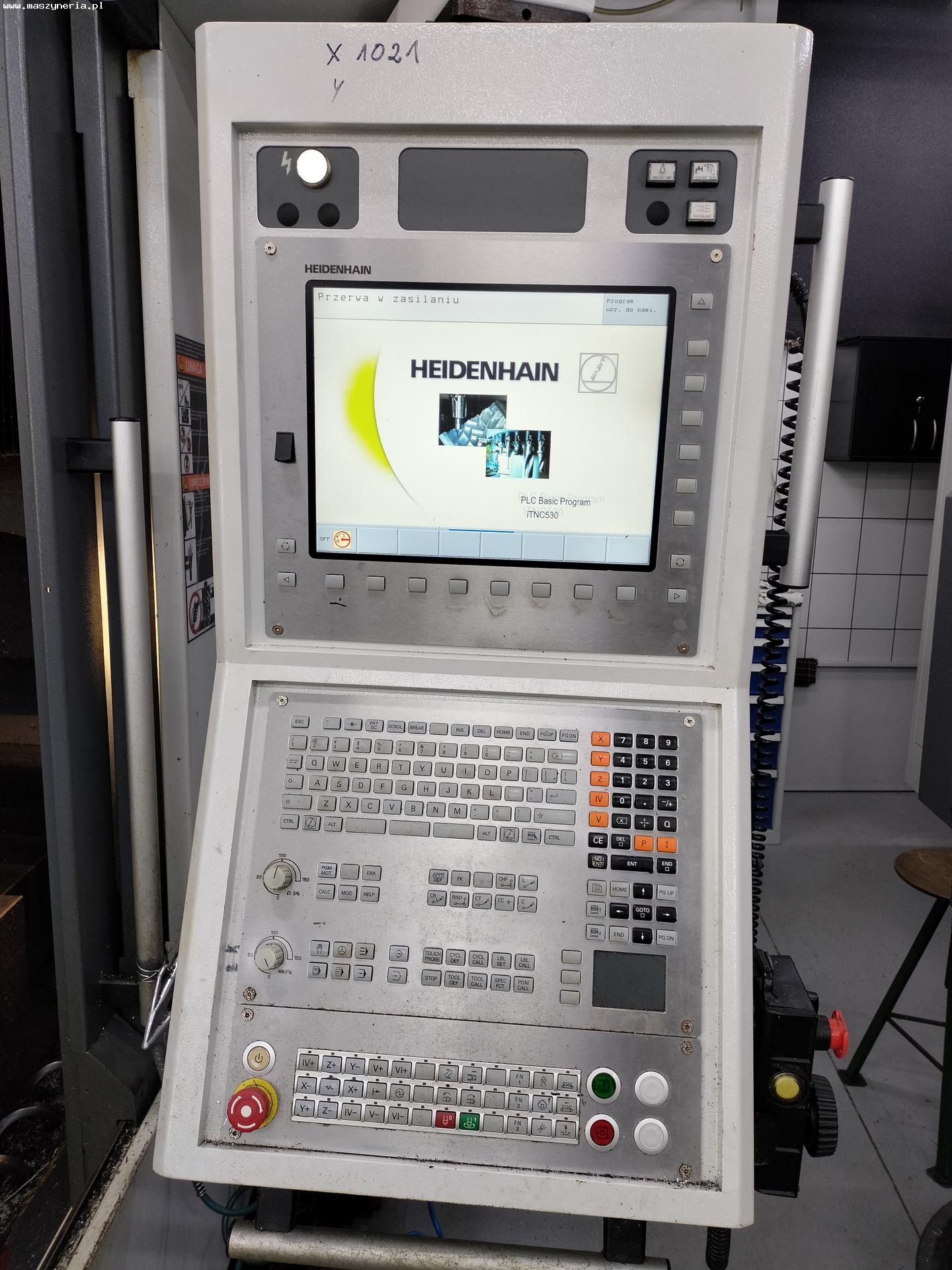

- yправление ЧПУ: HEIDENHAIN iTNC 530
- 30-позиционный магазин с автоматическим устройством смены инструмента
- датчик касания заготовки: HEIDENHAIN TS640
- оптические весы HEIDENHAIN по осям X,Y,Z
- роликовые направляющие IKO по всем линейным осям
- система охлаждения шпинделя
- продувка конуса шпинделя
- цепной конвейер для стружки
- контейнер для стружки
- центральная система смазки
- маслоотделитель
- комплект выравнивающих блоков
- пистолет для сжатого воздуха
- освещение рабочего пространства
- охлаждение шкафа управления
- руководство по эксплуатации
