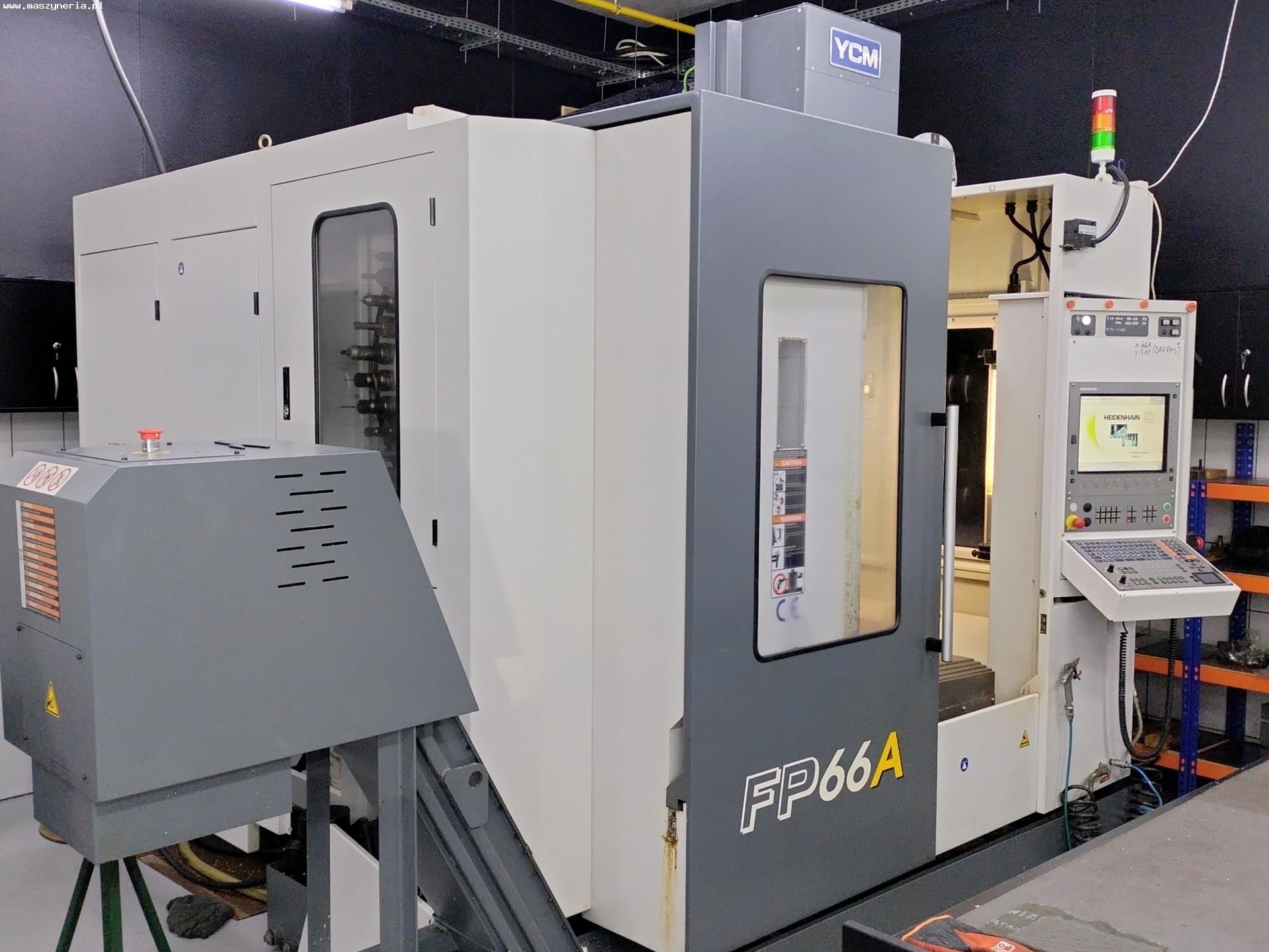

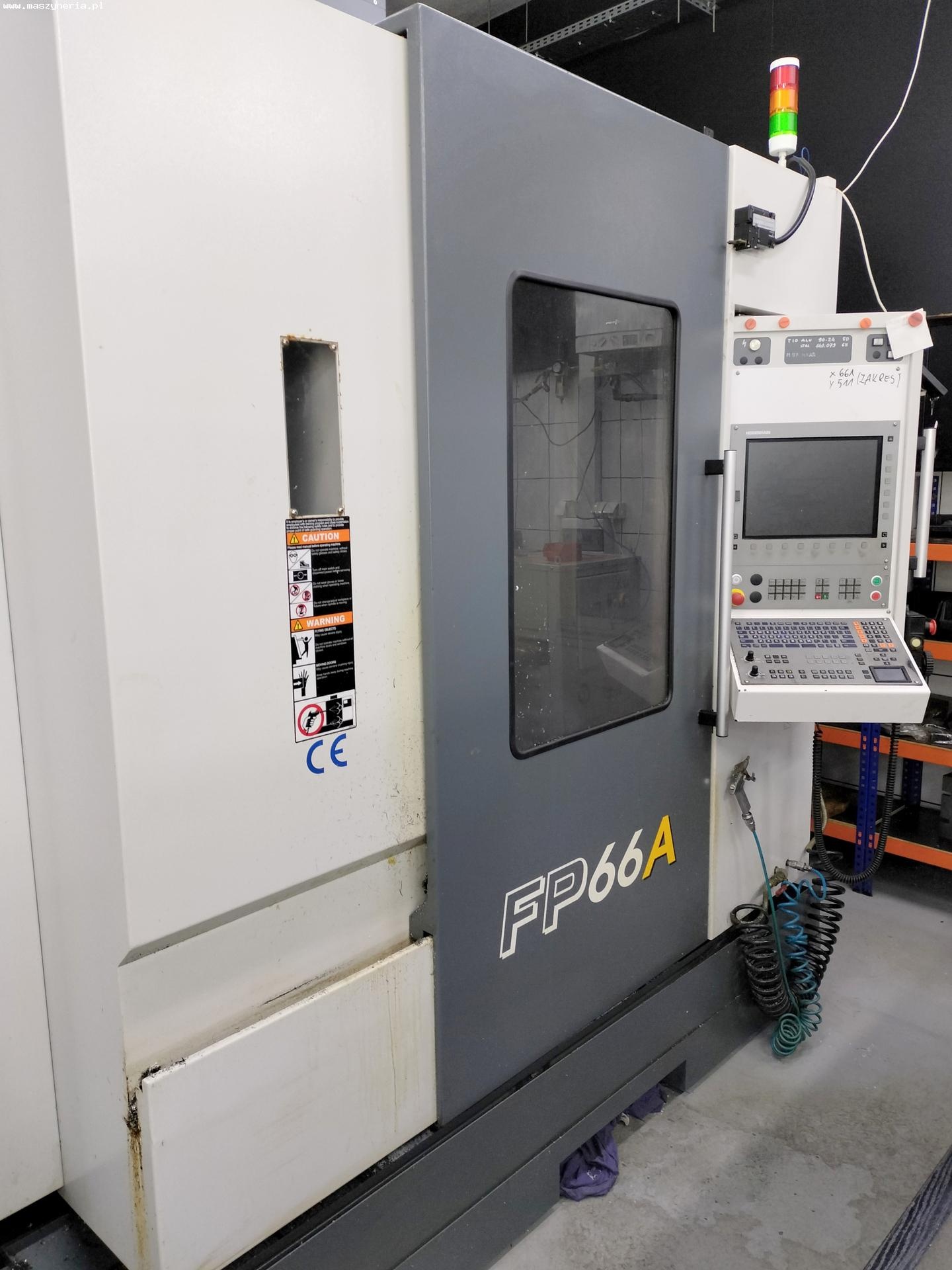

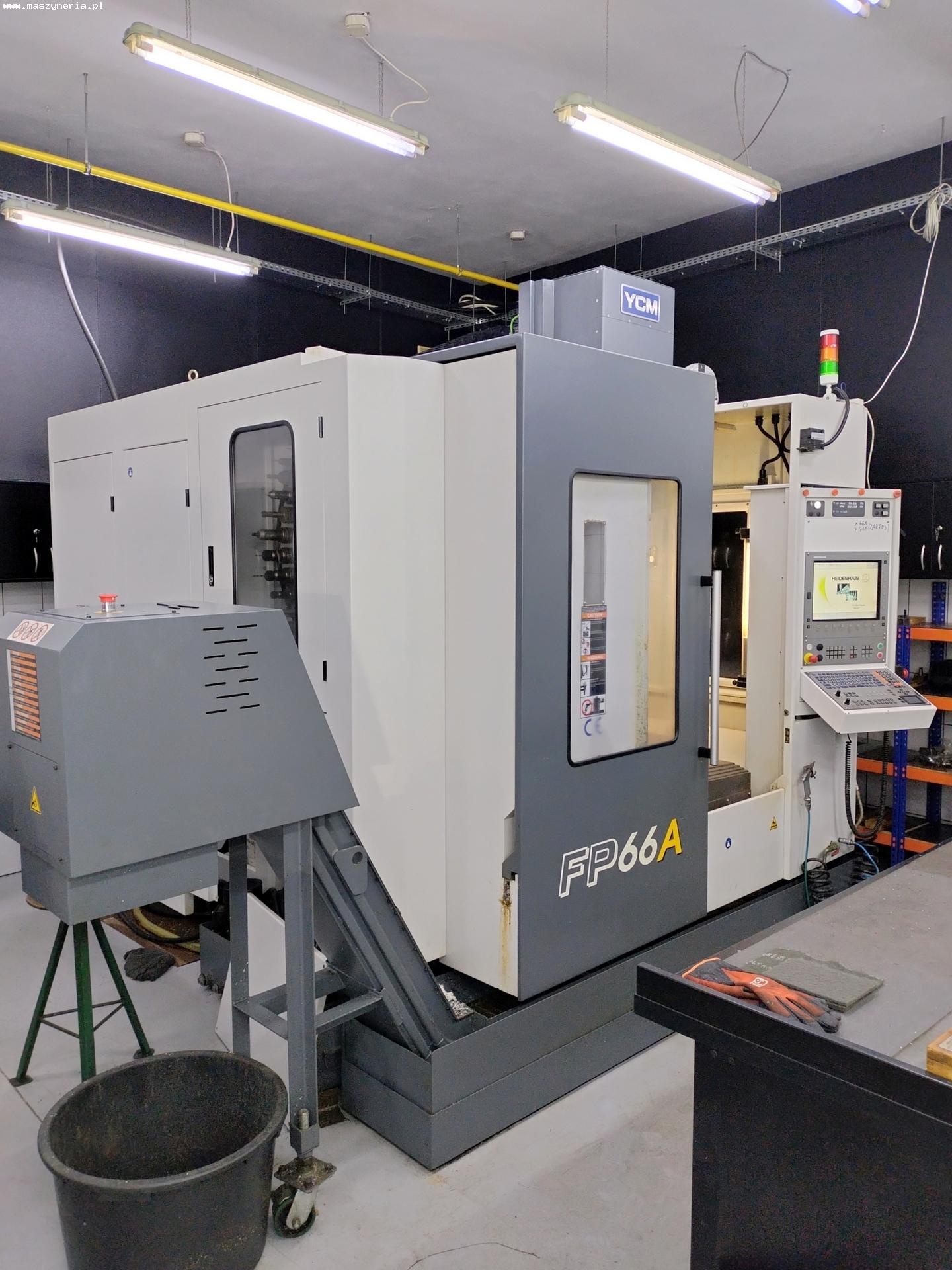

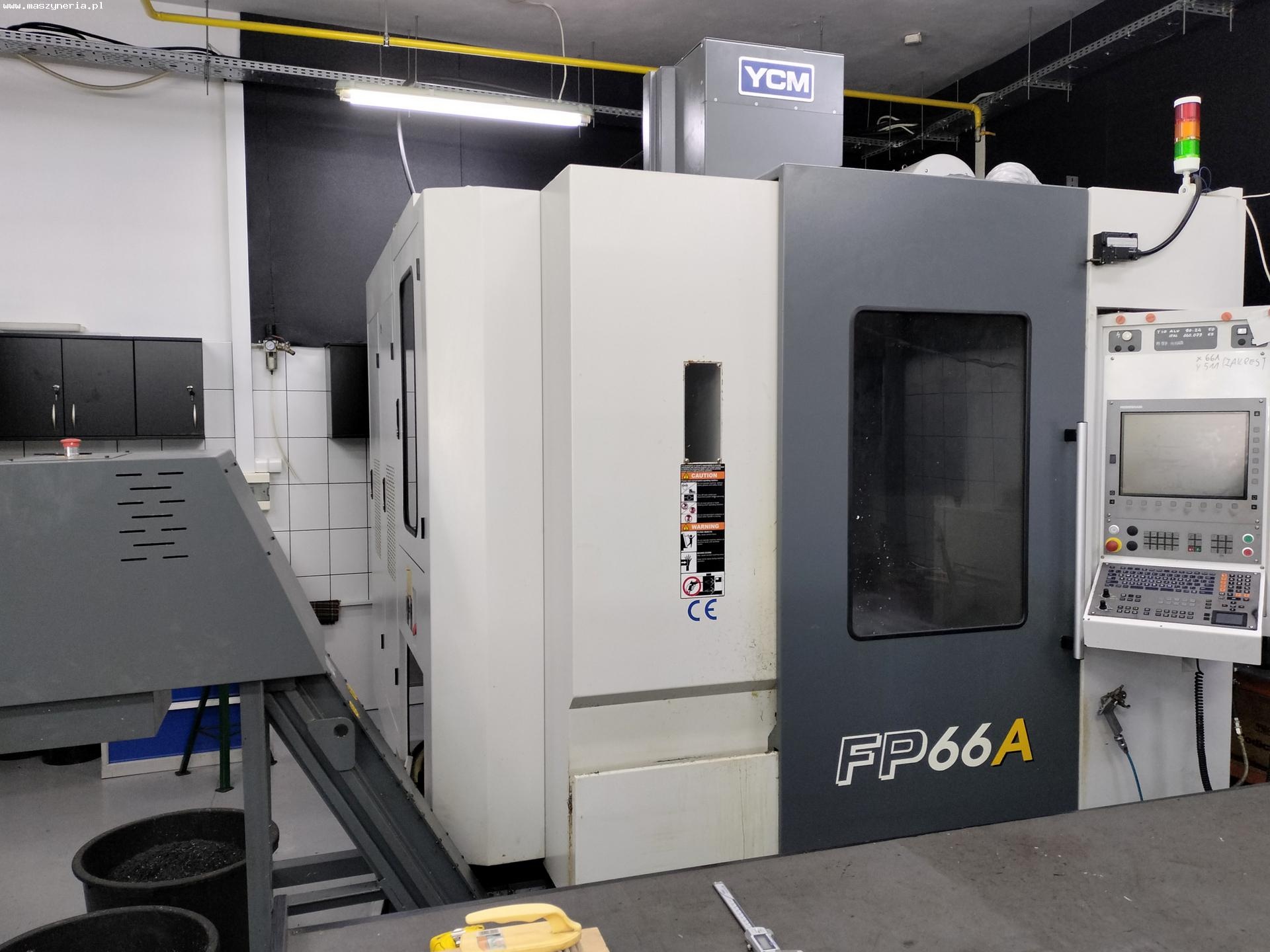

Обрабатывающий центр с ЧПУ YCM FP66A был построен в 2013 году в Тайване.
Технические характеристики фрезерного станка с ЧПУ YCM FP66A
- подача по оси X/Y/Z: 660/510/400 мм
- быстрое перемещение по осям X,Y,Z: 20 м/мин
- рабочая скорость подачи: 1-20000 мм/мин
- размеры рабочего стола (Д х Ш): 800 x 510 мм
- максимальный вес заготовки: 500 кг
- максимальная скорость вращения шпинделя: 16000 об/мин
- мощность привода шпинделя: 38 кВт
- крутящий момент шпинделя: 126 Нм
- конусность шпинделя: HSK A63
- минимальное расстояние между рабочим столом и наконечником шпинделя: 150 мм
- максимальное расстояние между рабочим столом и наконечником шпинделя: 550 мм
- максимальный диаметр инструмента: 76 мм
- максимальный диаметр инструмента (соседние пространства свободны): 100 мм
- максимальная длина инструмента: 250 мм
- максимальный вес инструмента: 6 кг
- механизм смены инструмента: рычаг подачи
- точность позиционирования (ISO 10791-4): 0,007 мм
- повторяемость позиционирования (ISO 10791-4): 0,005 мм
- точность позиционирования (JIS B 6338): 0,002/300 мм
- повторяемость позиционирования (JIS B 6338): ± 0,002 мм
- количество Т-образных пазов: 5
- ширина Т-образного паза: 18 мм
- расстояние между Т-образными пазами: 100 мм
- потребность в сжатом воздухе: 5,5 бар
- установленная мощность: 65 кВА
- размеры (Д х Ш х В): 2420 х 2730 х 2865 мм
- вес машины: 8000 кг
Оборудование фрезерного центра FP 66 A

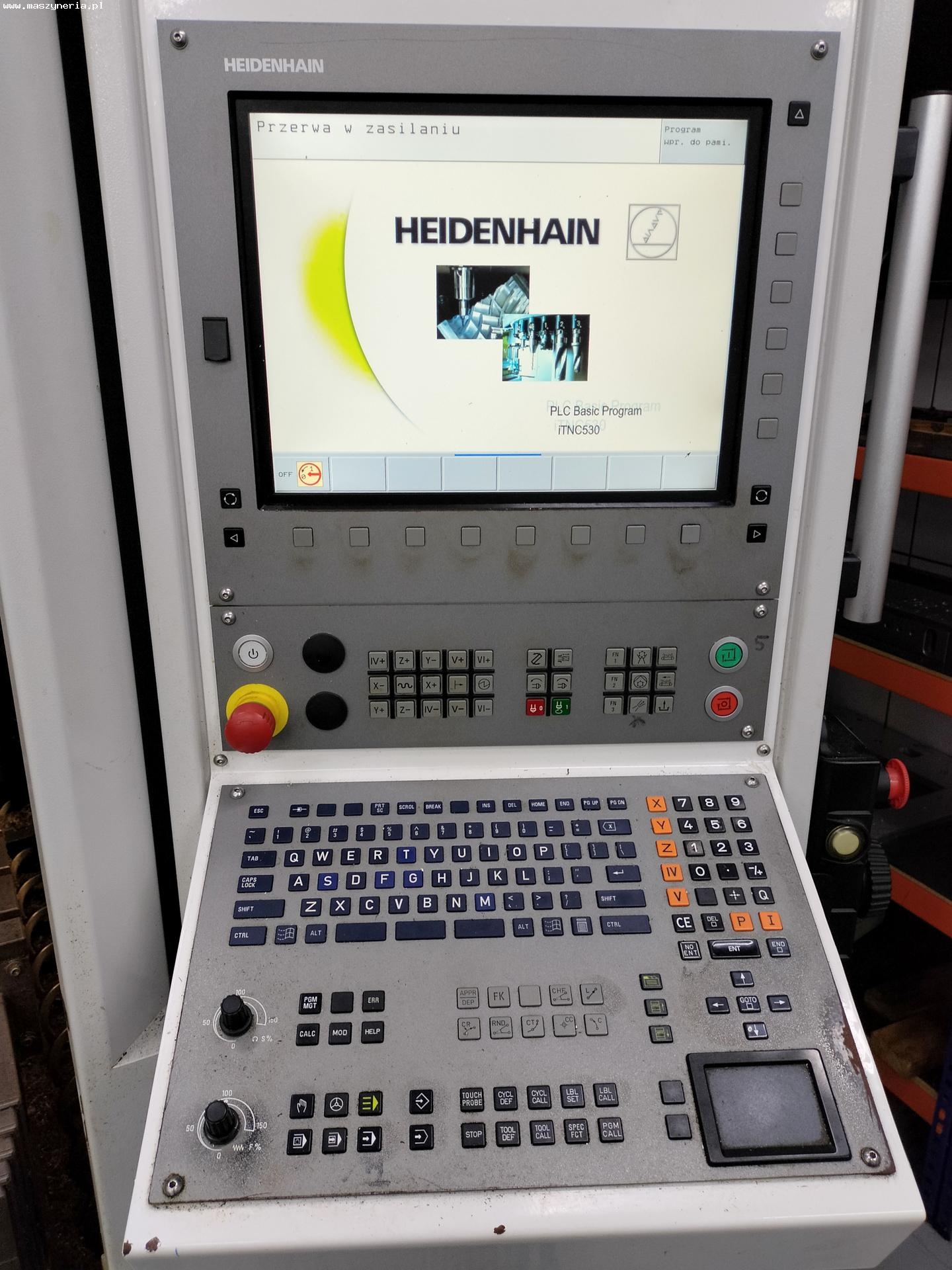

- yправление ЧПУ: HEIDENHAIN iTNC 530
- датчик касания заготовки: HEIDENHAIN TS640
- система температурной компенсации шпинделя STC Plus
- oптические весы HEIDENHAIN по осям X,Y,Z
- pоликовые направляющие IKO по всем линейным осям

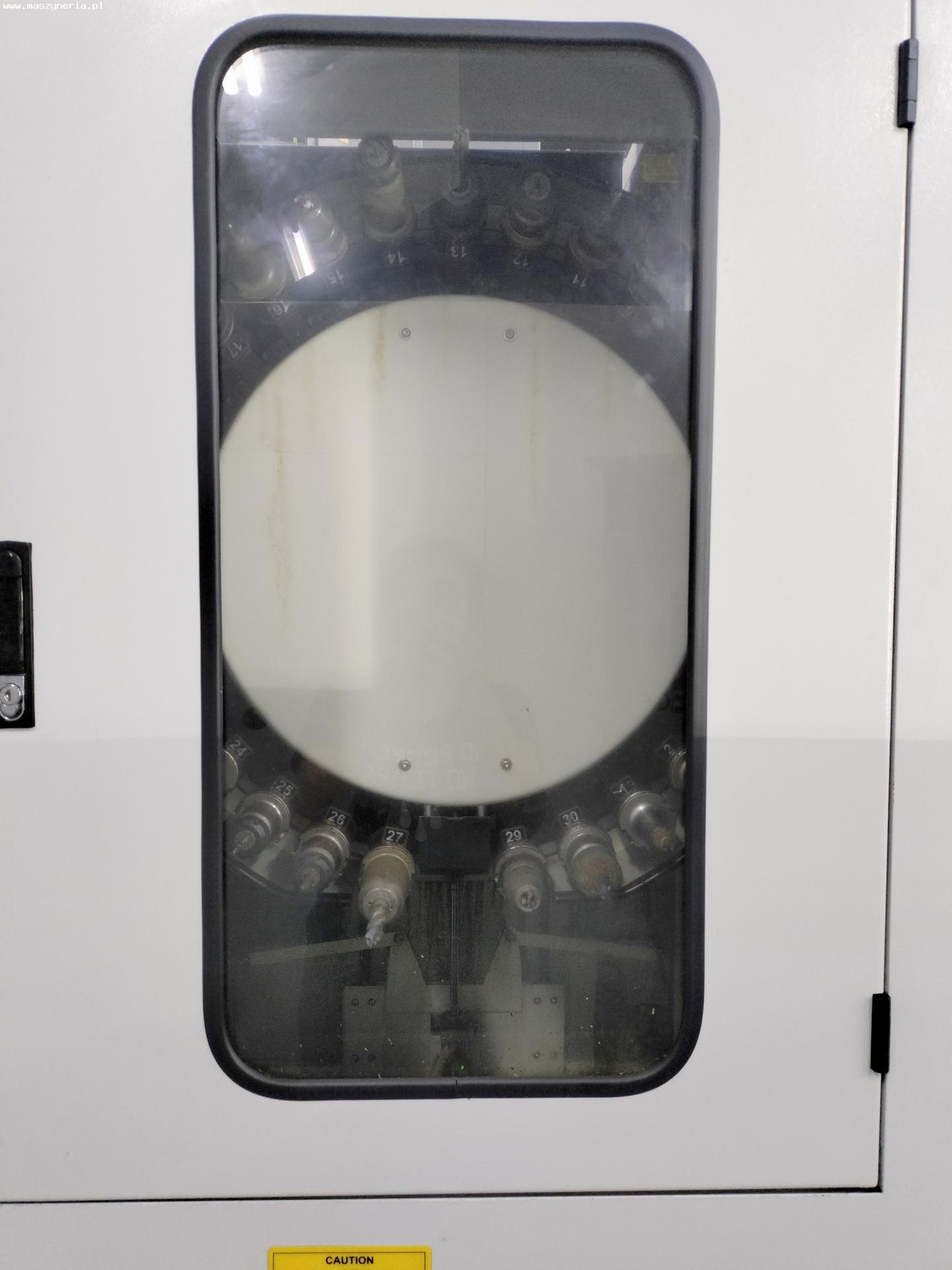

- 30-позиционный инструментальный магазин с автоматическим устройством смены инструмента
- система охлаждения шпинделя
- охлаждение инструмента сжатым воздухом
- спиральный конвейер для стружки
- центральная система смазки
- маслоотделитель
- комплект выравнивающих блоков
- пистолет для сжатого воздуха
- освещение рабочего пространства
- охлаждение шкафа управления
- руководство по эксплуатации
