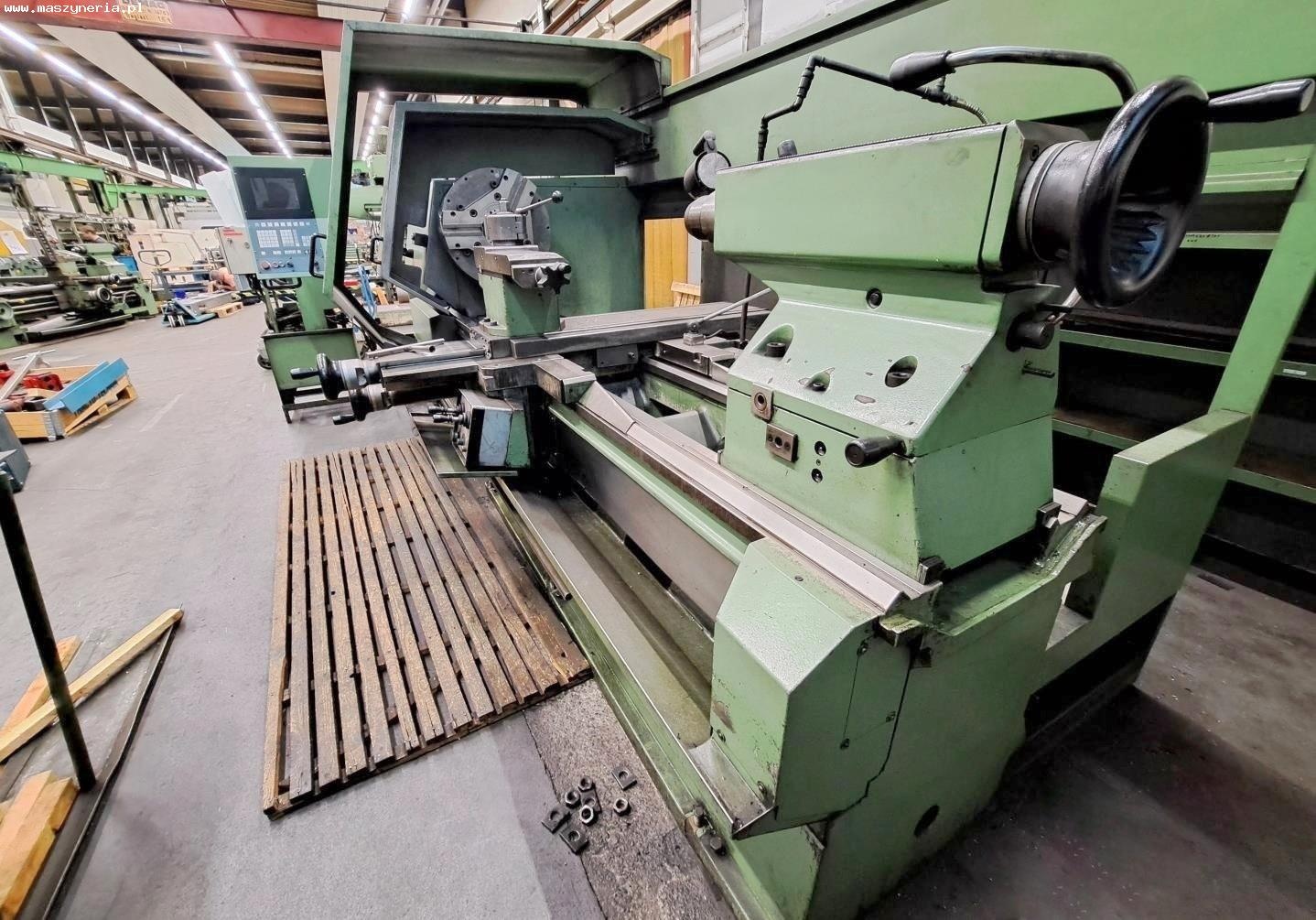

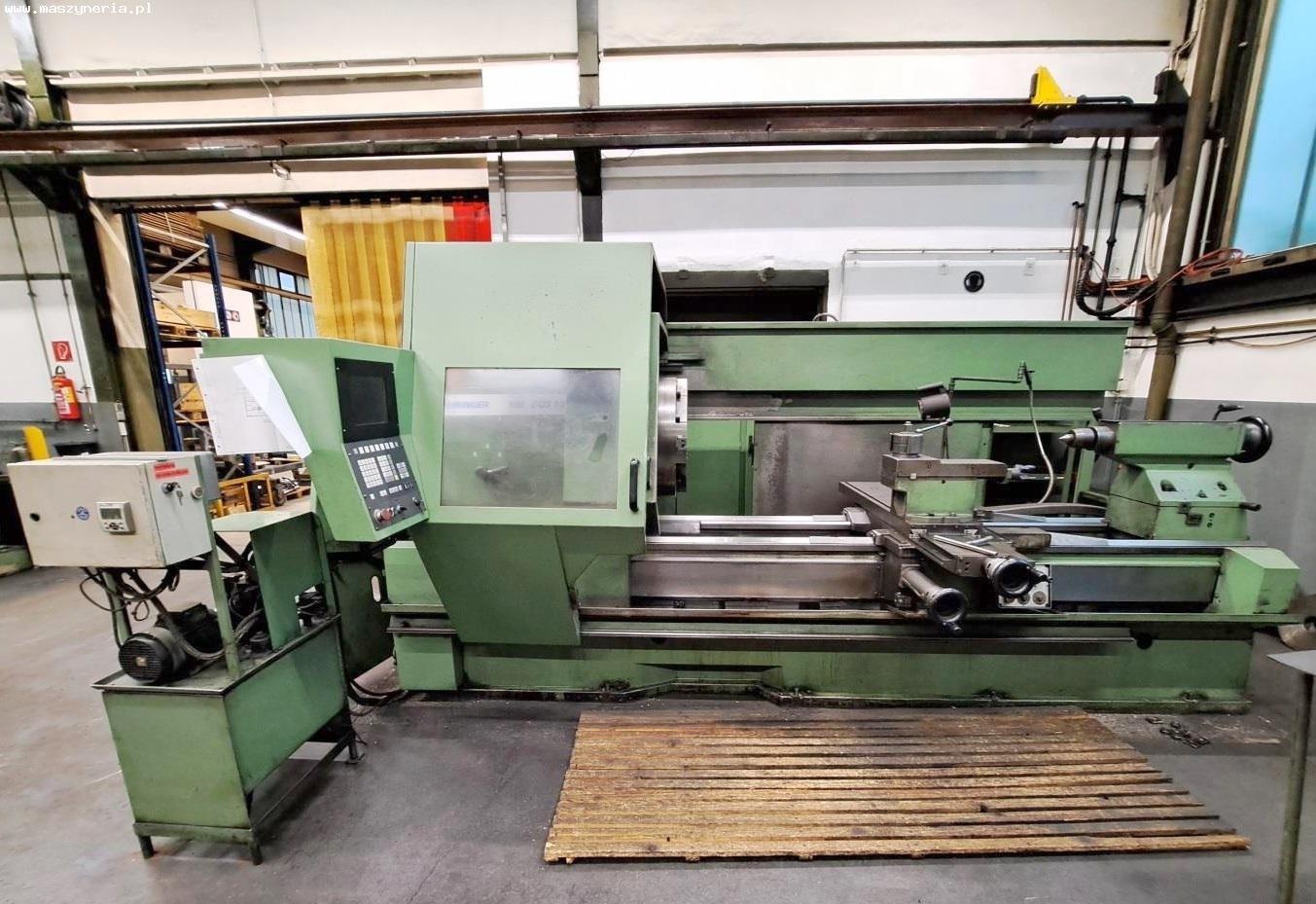

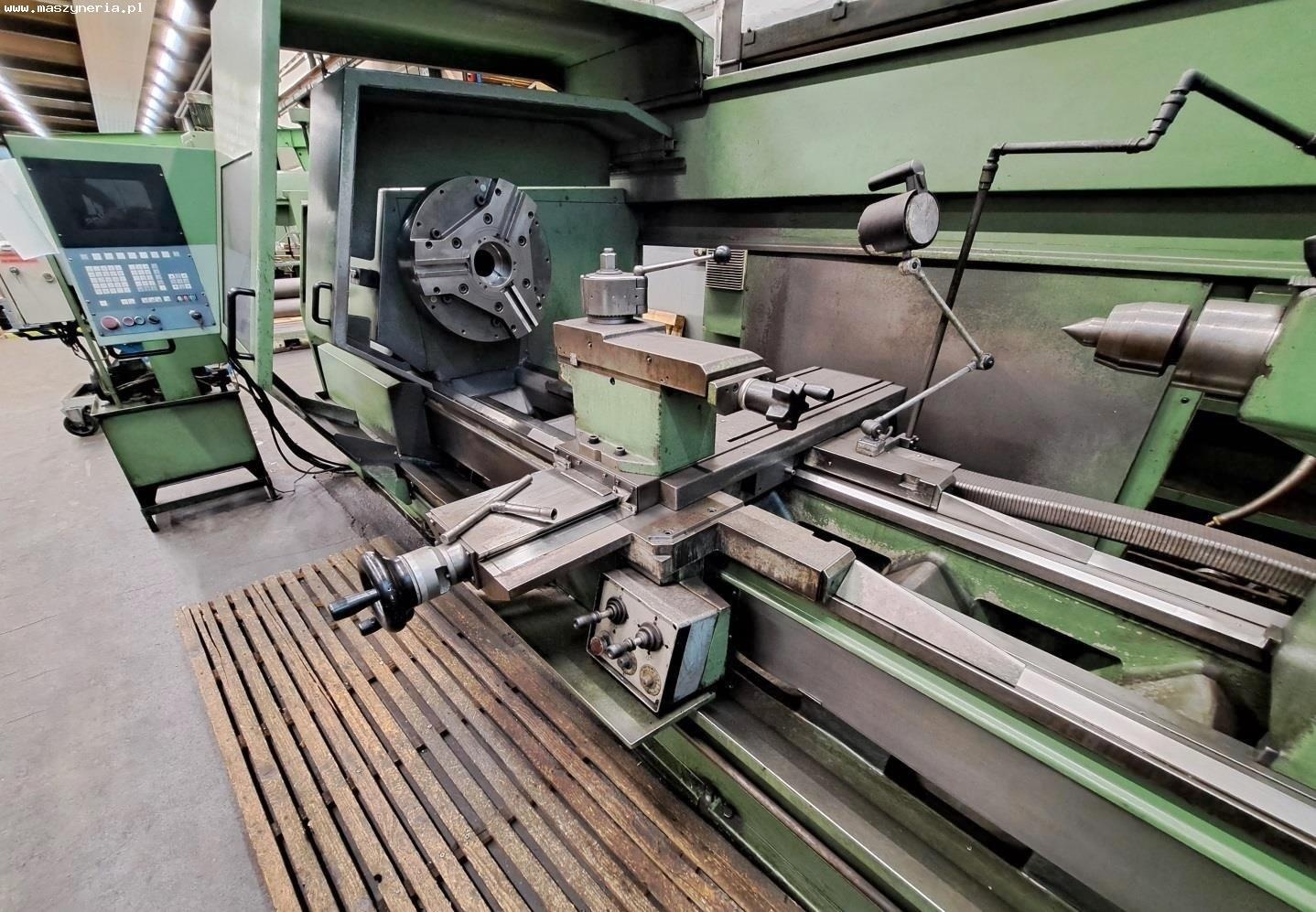

Токарный станок с ЧПУ BOEHRINGER VDF DUS 1000 был построен в 1993 году в Германии.
Технические характеристики токарного станка по металлу BOEHRINGER VDF DUS 1000
- диаметр обточки над станиной: 1000 мм
- диаметр обточки над поперечным суппортом: 710 мм
- подача по оси X,Z: 0,01-50 мм/об
- скорость подачи по оси X/Z: 5/2,5 м/мин
- быстрое перемещение по оси X/Z: 10/5 м/мин
- усилие подачи по оси X/Z: 20000/12500 N
- постоянная скорость резания: 1-9999 м/мин
- количество передач двигателя: 2
- диапазон скоростей (первая передача): 6,3-360 об/мин
- диапазон скоростей (вторая передача): 28-1600 об/мин
- диаметр шпинделя в переднем подшипнике: 170 мм
- диаметр отверстия шпинделя: 128 мм
- внутренний конус шпинделя: 136 metr.
- шпиндельная головка: KK 11 DIN 55027

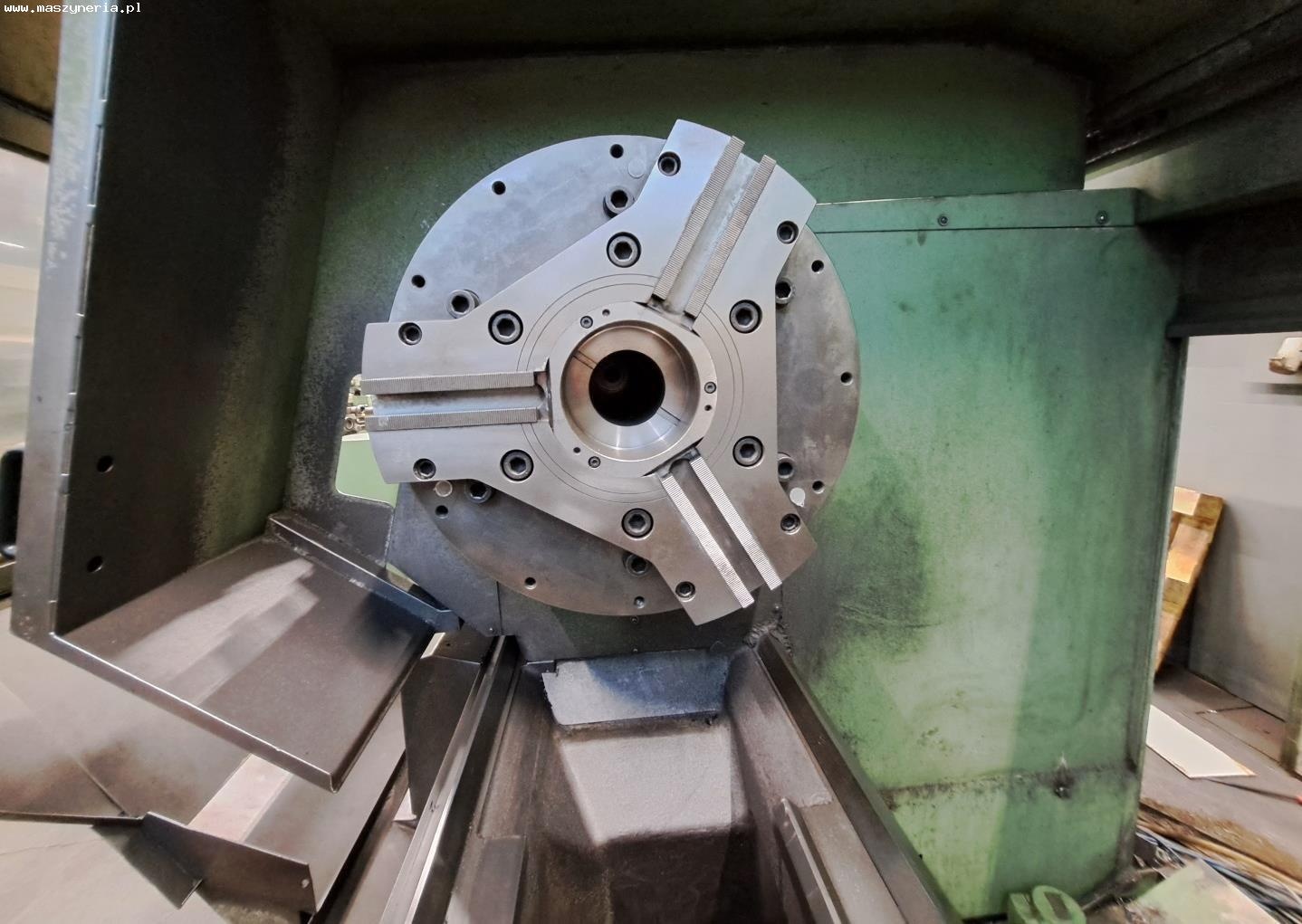

- диаметр 3-кулачкового патрона: 500 мм
- поперечная подача суппорта: 540 мм
- подача верхнего суппорта: 250 мм
- поверхность поперечного суппорта (Д х Ш): 1005 x 320 мм
- ширина верхнего суппорта: 200 мм
- метрическая резьба: 0,1-400 мм
- диаметр лицевой панели: 900 мм
- длина между центрами: 3300 мм

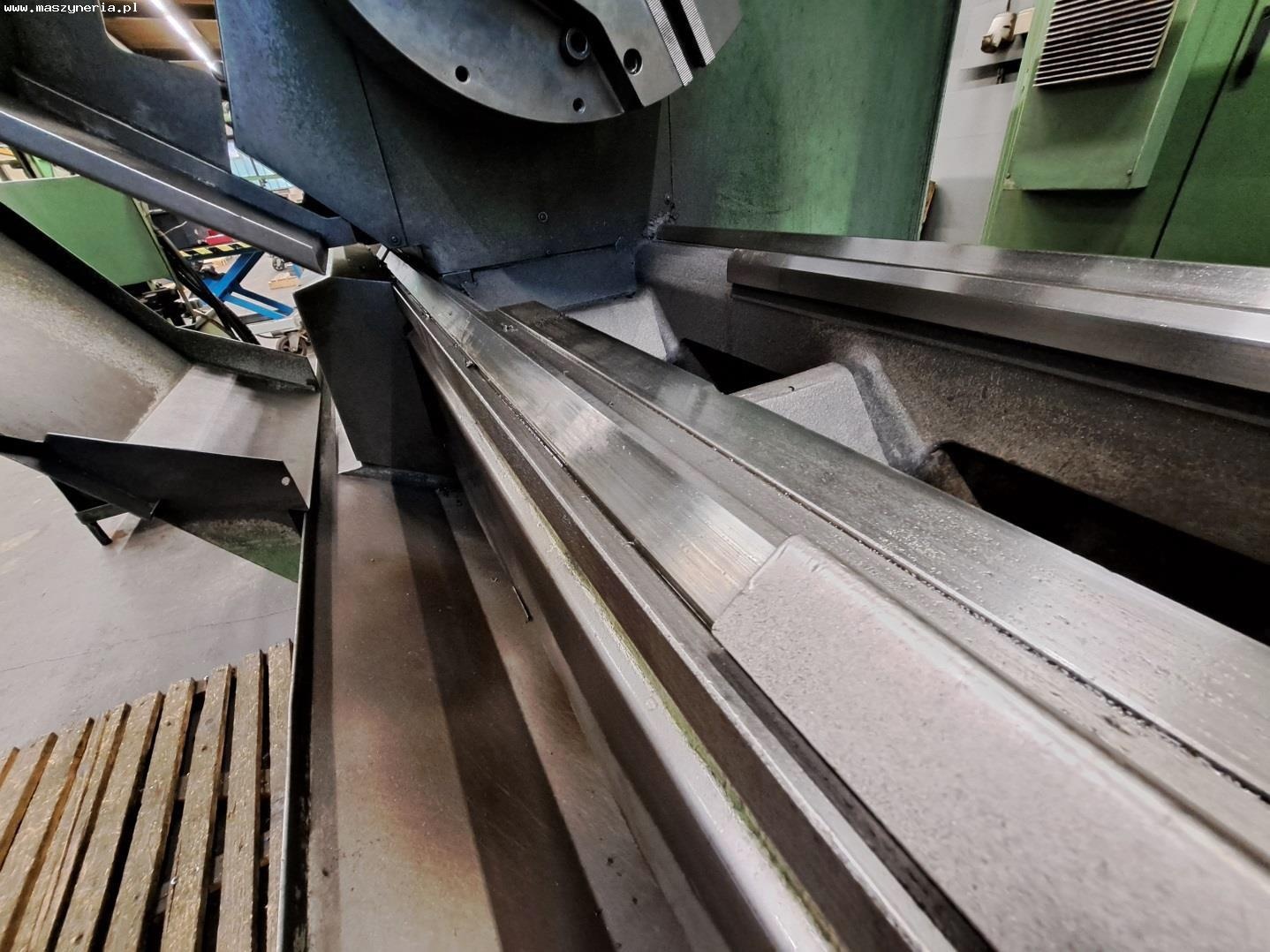

- ширина станины: 560 мм

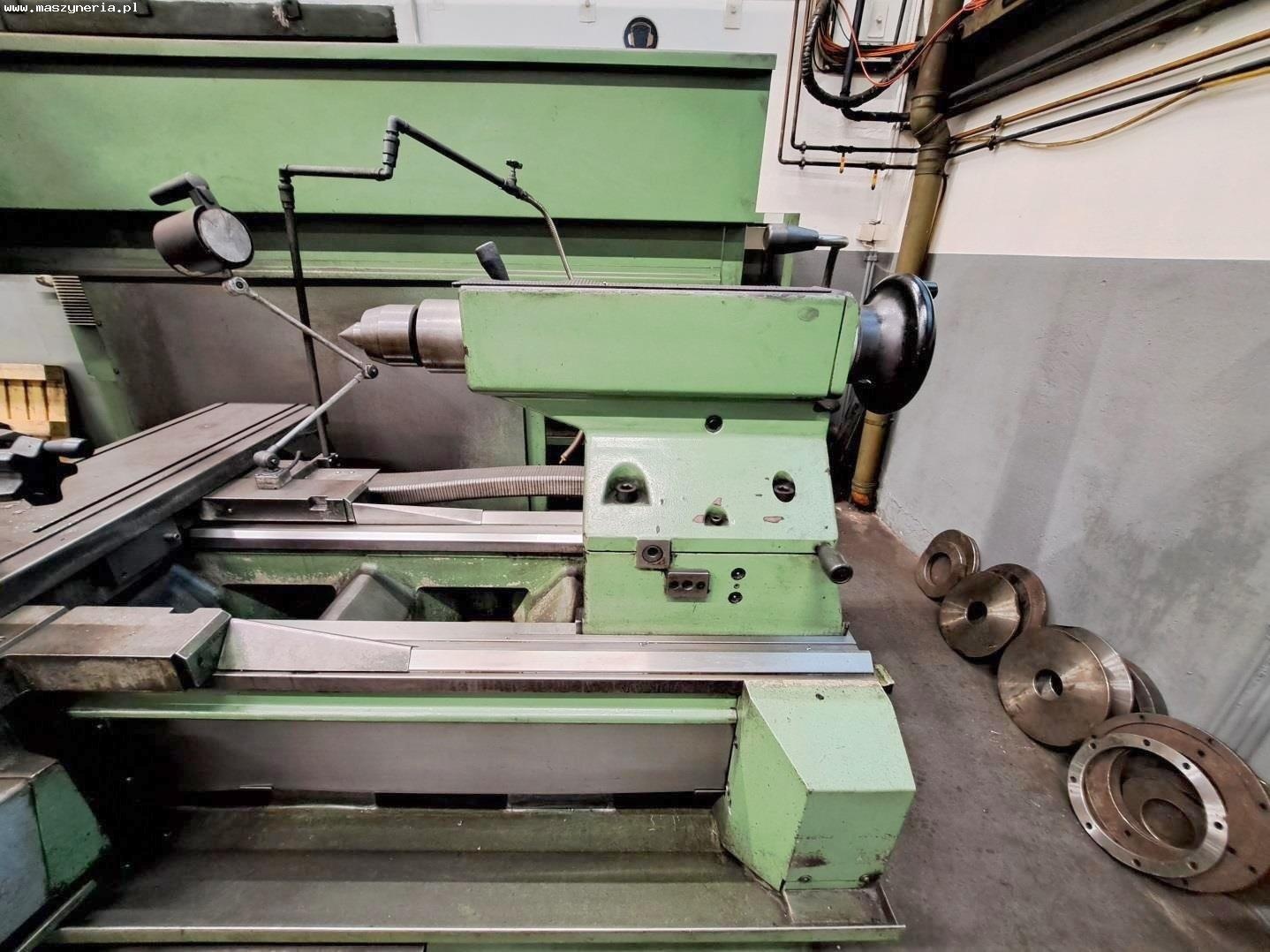

- диаметр пиноли задней бабки: 125 мм
- ход пиноли задней бабки: 280 мм
- внутренний конус пиноли задней бабки: MK6
- сечение токарного резца (по DIN 770): 40×25 мм
- мощность привода двигателя (60%/100% ED): 46/37 кВт
- крутящий момент двигателя (60%/100% ED): 5300/4260 Нм
- общая потребляемая мощность: 60 кВА
- электропитание: 400 V
- размеры шкафа управления (Д х Ш х В): 1800 х 500 х 1600 мм
- размеры машины (Д х Ш х В): 5800 x 2005 x 2250 мм
- вес машины: около 10100 кг
Оснащение токарного станка с ЧПУ по металлу BOEHRINGER

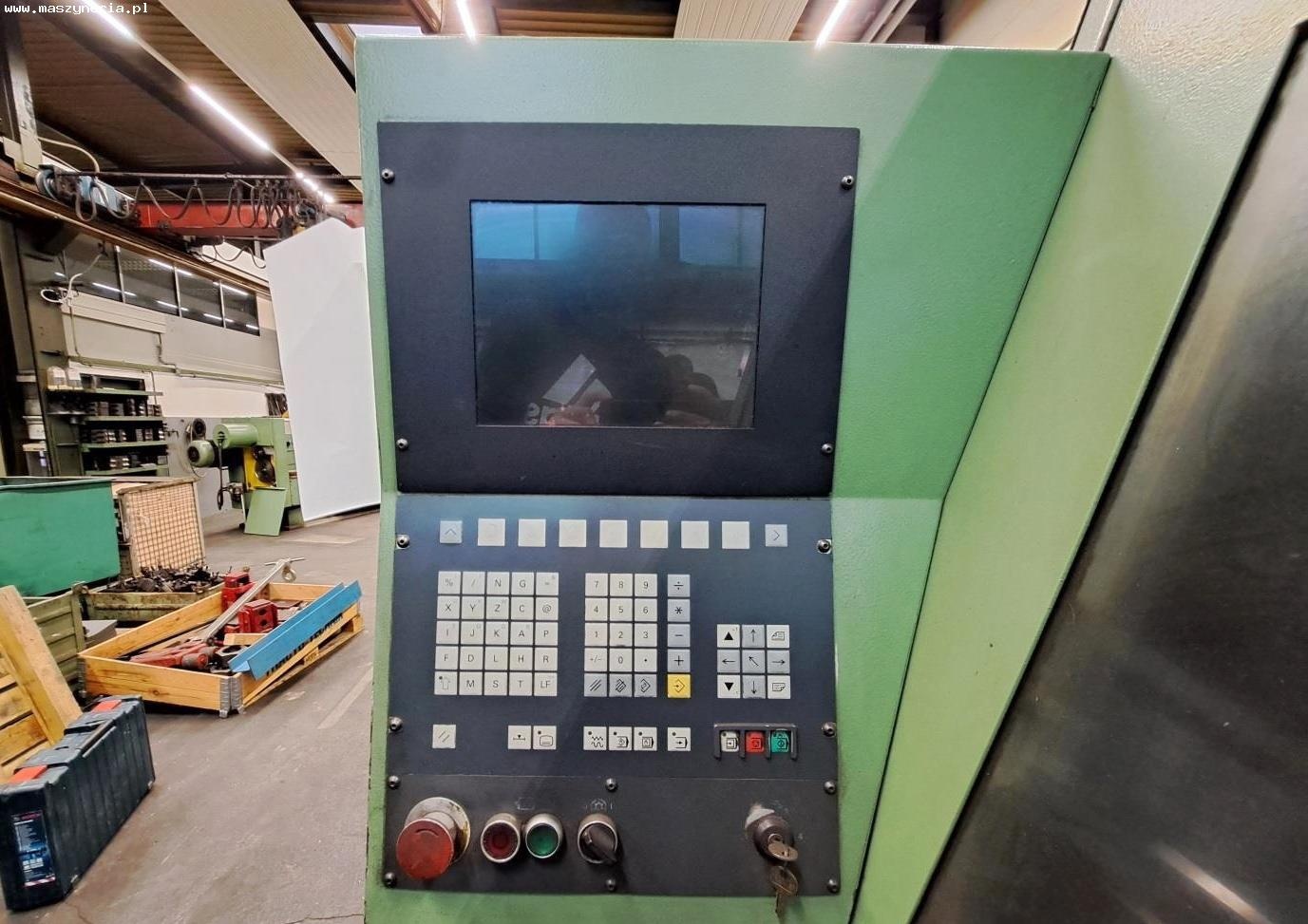

- yправление ЧПУ: SIEMENS SINUMERIK
- держатель инструмента: MULTIFIX тип D
- cервоприводы AC
- надежный бесступенчатый двигатель AC
- освещение рабочей зоны
