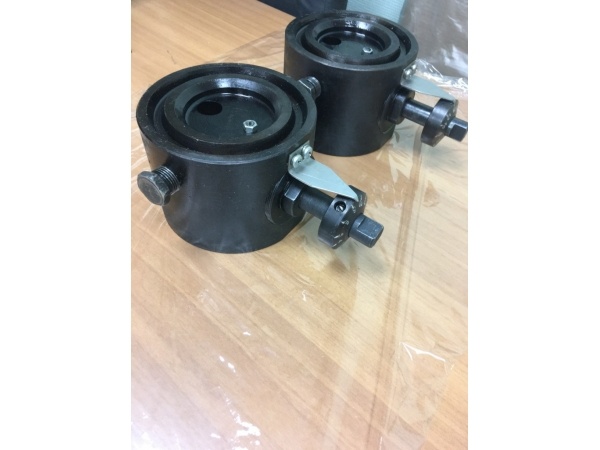

Штуцер дискретный регулируемый ШДР-9МА-3/18

Штуцер дискретный регулируемый ШДР-9МА-3/18 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Буква М означает исполнение с отверстиями К ½” для установки манометров. Буква А означает измененный ряд условных отверстий регулирующего органа. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Размерный ряд исполнения по среднему диаметру канавки под уплотнительную прокладку на корпусе: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 3; 4; 5; 6; 8; 10; 12; 14; 18. Регулирующий орган цилиндр. Управление штуцером ШДР-9МА  ручное. Габаритные размеры, без учёта выводов для манометров:

- 200,5х125х100мм для ШДР 9МА-90, масса не более 8кг.

- 211,5х136х100мм для ШДР 9МА-107,9, масса не более 11,3кг.

Материал основных деталей, находящихся в контакте с рабочей средой:

- Корпус - сталь 45 ГОСТ 1050-88.

- Гильза корпуса –сталь 12Х18Н19Т ГОСТ 5632-72.

- Цилиндр - сталь 40Х13 ГОСТ 4543-71.
