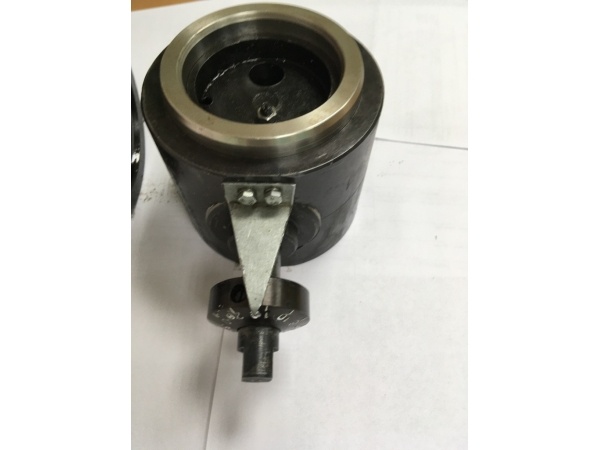

Штуцер дискретный регулируемый ШДР-9М-4/12

Штуцер дискретный регулируемый ШДР-9М-4/12 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Буква М означает исполнение с отверстиями К ½” для установки манометров. 4/12 - диаметр наименьшего и наибольшего отверстий в регулирующем органе штуцера. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Размерный ряд исполнения по среднему диаметру канавки под уплотнительную прокладку на корпусе: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 4; 4,5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 12. Регулирующий орган цилиндр. Управление штуцером ШДР-9М  ручное. Габаритные размеры, без учёта выводов для манометров:

- 200,5х125х100мм для ШДР-9М-90-4/12.

Масса не более 8,2кг (ШДР-9М-90-4/12);   8,35кг (ШДР-9-90-4/12)

Материал основных деталей, находящихся в контакте с рабочей средой:

- Корпус - сталь 30ХМА ГОСТ 4543-2016.

- Гильза корпуса –сталь 12Х18Н19Т ГОСТ 5632-72.

- Цилиндр - сталь 40Х13 ГОСТ 4543-71.
