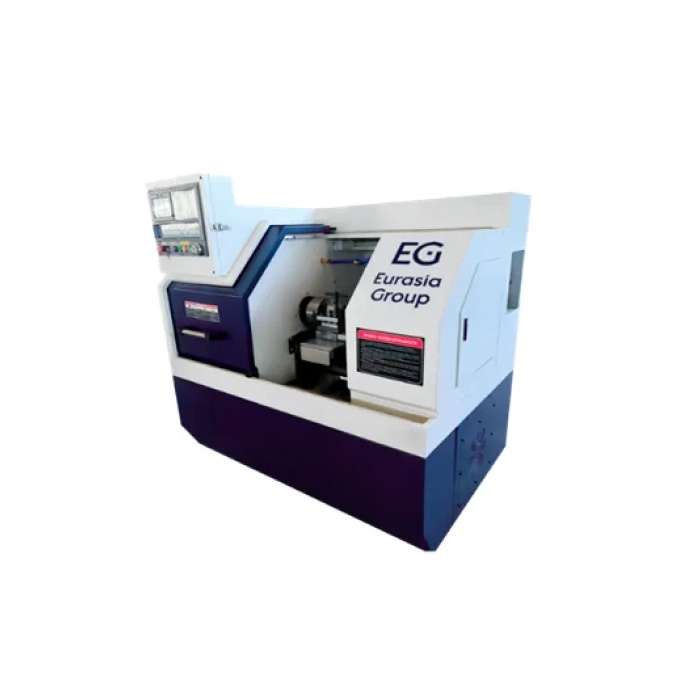

Горизонтальный токарный станок с ЧПУ CK6130

Характеристики:

• Эффективная длина обработки: 320 мм
• Макс. диаметр обработки над станиной: 300 мм
• Макс. диаметр обработки над суппортом: 100 мм
• Макс. вес обрабатываемой заготовки: 300 кг
• Шероховатость обработанной поверхности: Ra 1.6 мкм
• Габаритные размеры станка: 1 520 × 1 100 × 1 650 мм
• Вес станка: 950 кг
• Требование к электропитанию: 380 В, 50 Гц

Станина:

• Тип и материал станины: Прямая литая станина из чугуна (HT250) с направляющими скольжения
• Ширина станины: 300 мм

Шпиндель:

• Привод шпинделя: Асинхронный шаговый электродвигатель 4 кВт 15 Нм с подключением через ремень
• Скорость вращения шпинделя и способ регулирования: 150 – 2 200 об/мин с частотным преобразователем:
• Конус и диаметр отверстия шпинделя: A2-5, 48 мм
• Высота центра шпинделя над станиной: 150 мм
• Высота центра шпинделя над полом: 1 050 мм

Ход по осям:

• Ход по оси Z: 320 мм
• Скорость хода по оси Z: 4 000 мм/мин
• Привод оси Z: Серводвигатель 1 кВт 10 Нм с подключением к ШВП через муфту
• ШВП оси Z: 3006, класс точности C3
• Точность позиционирования по оси Z: 0.013 мм (стандарт GB/T25659.1-2010)
• Точность повторного позиционирования по оси Z: 0.010 мм (стандарт GB/T25659.1-2010)
• Ход по оси X: 280 мм
• Скорость хода по оси X: 4 000 мм/мин
• Привод оси X: Серводвигатель 1 кВт 10 Нм с подключением к ШВП через муфту
• ШВП оси X: 2005, класс точности C3
• Точность позиционирования по оси X: 0.013 мм (стандарт GB/T25659.1-2010)
• Точность повторного позиционирования по оси X: 0.010 мм (стандарт GB/T25659.1-2010)

Инструментальная головка:

• Тип инструментальной головки: Электрическая 4-позиционная
• Макс. сечение хвостовика инструмента: 16 × 16 мм

Задняя бабка:

• Ход задней бабки: 300 мм
• Привод задней бабки: Механический
• Ход пиноли задней бабки: 90 мм
• Привод пиноли задней бабки: Механический
• Конус и диаметр пиноли задней бабки: MT4, 52 мм

Патрон:

• Тип патрона: Механический 3-кулачковый самоцентрирующийся
• Диаметр патрона: 160 мм

Системы станка:

• Система ЧПУ: GSK 928 TDL
• Система удаления стружки: Поддон
• Система подачи СОЖ: Автоматическая
• Объем бака СОЖ: 25 л
• Мощность системы подачи СОЖ: 0.120 кВт
• Система смазки ШВП: Автоматическая
• Объем бака смазки ШВП: 2 л
• Мощность системы смазки ШВП: 0.030 кВт
