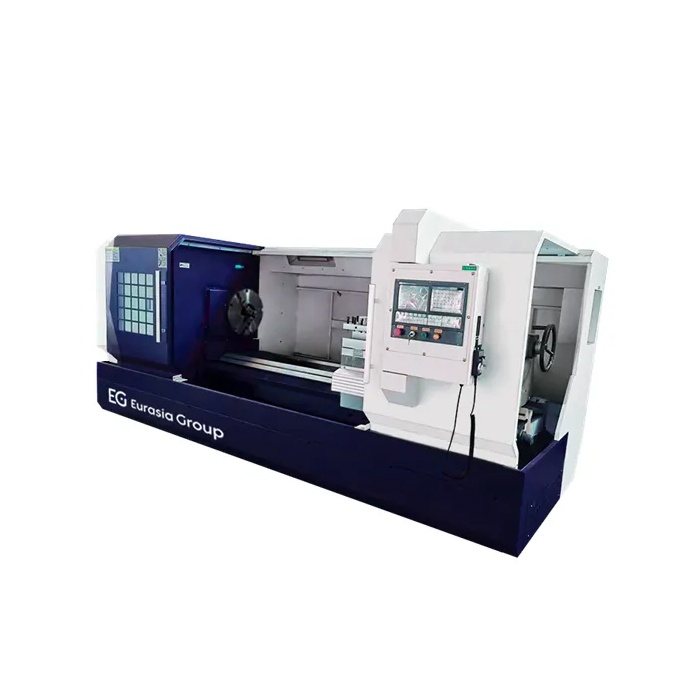

Горизонтальный токарный станок с ЧПУ CK6180x3000

Характеристики:

• Расстояние между центрами: 3 000 мм
• Эффективная длина обработки: 2 850 мм
• Макс. диаметр обработки над станиной: 800 мм
• Макс. диаметр обработки над суппортом: 480 мм
• Макс. вес обрабатываемой заготовки: 3 000 кг
• Шероховатость обработанной поверхности: Ra 3.2 мкм
• Длина станка: 5 200 х 1 820 × 1 780 мм
• Вес станка: 6 200 кг
• Требование к электропитанию: 380 В, 50 Гц

Станина:

• Тип и материал станины: Прямая литая станина из чугуна (HT250) с направляющими скольжения
• Ширина станины:600 мм

Шпиндель:

• Привод шпинделя Асинхронный шаговый электродвигатель: 15 кВт 70 Нм с подключением через ремень
• Скорость вращения шпинделя и способ регулирования: 4 передачи 30 – 84 / 53 – 150 / 125 – 350 / 300 – 835 об/мин
• Конус и диаметр отверстия шпинделя: C11, 105 мм
• Высота центра шпинделя над станиной: 400 мм
• Высота центра шпинделя над полом: 1 160 мм

Ход по осям:

• Ход по оси Z: 3 000 мм
• Скорость хода по оси Z: 6 000 мм/мин
• Привод оси Z: Серводвигатель 2.5 кВт 15 Нм с подключением к ШВП через муфту
• ШВП оси Z: 5010, класс точности P4 6310, класс точности P4
• Точность позиционирования по оси Z: 0.015 мм (стандарт GB/T25659.1-2010)
• Точность повторного позиционирования по оси Z: 0.012 мм (стандарт GB/T25659.1-2010)
• Ход по оси X: 450 мм
• Скорость хода по оси X: 4 000 мм/мин
• Привод оси X: Серводвигатель 1.5 кВт 10 Нм с подключением к ШВП через муфт
• ШВП оси X: 3208, класс точности P4
• Точность позиционирования по оси X: 0.015 мм (стандарт GB/T25659.1-2010)
• Точность повторного позиционирования по оси X: 0.012 мм (стандарт GB/T25659.1-2010)

Задняя бабка:

• Ход задней бабки: 2 800 мм
• Привод задней бабки: Механический
• Ход пиноли задней бабки: 200 мм
• Привод пиноли задней бабки: Механический
• Конус и диаметр пиноли задней бабки: MT6, 75 мм

Инструментальная головка:

• Тип инструментальной головки: Электрическая 4-позиционная
• Макс. сечение хвостовика инструмента: 40 × 40 мм

Патрон:

• Тип патрона: Механический 3-кулачковый самоцентрирующийся
• Диаметр патрона: 400 мм

Системы станка:

• Система ЧПУ: GSK 980 TB3
• Система удаления стружки: Поддон
• Система подачи СОЖ: Автоматическая
• Объем бака СОЖ: 50 л
• Мощность системы подачи СОЖ: 0.370 кВт
• Система смазки ШВП: Автоматическая
• Объем бака смазки ШВП: 2 л
• Мощность системы смазки ШВП: 0.040 кВт
