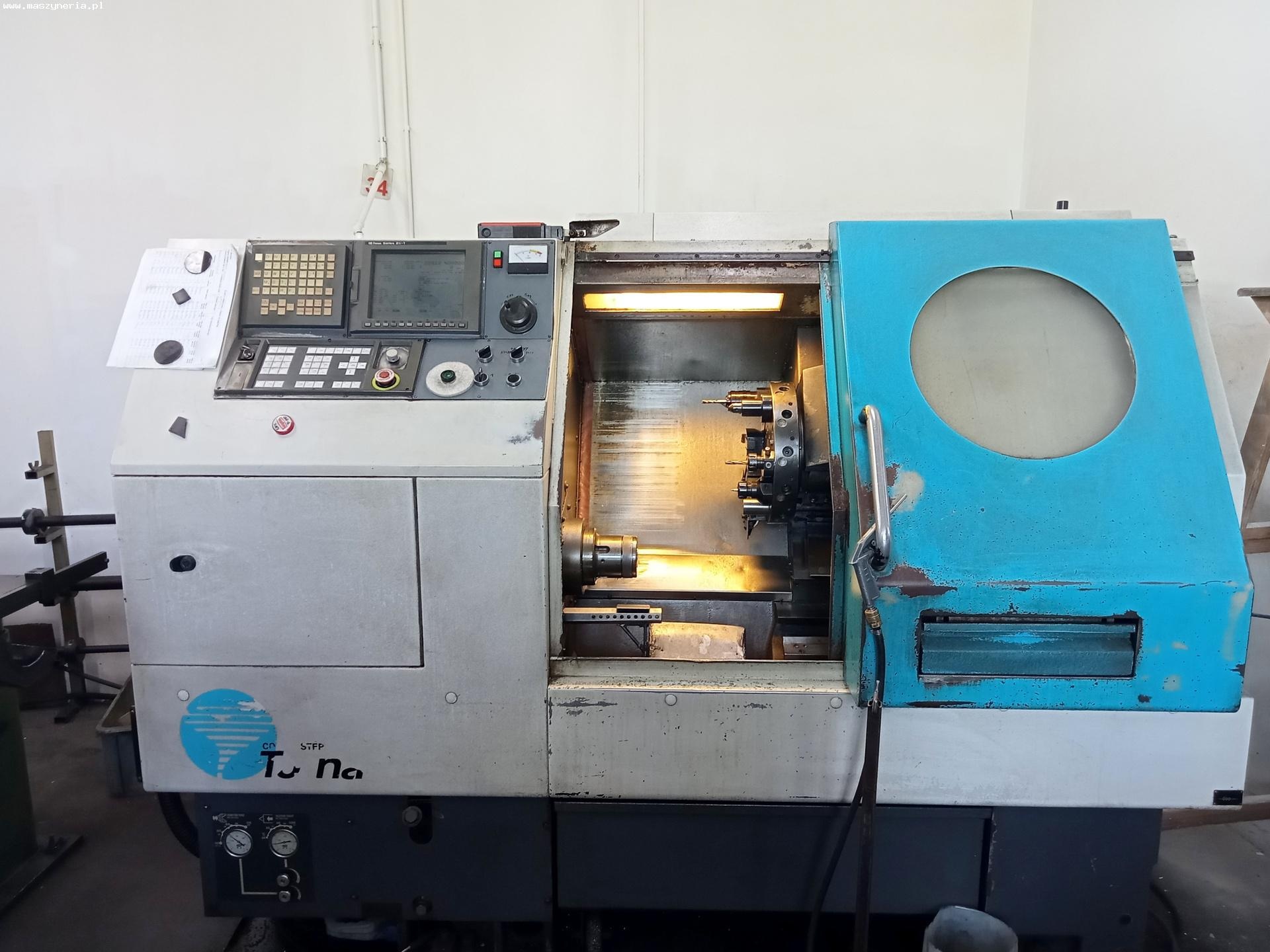

Токарный центр с ЧПУ COLCHESTER TORNADO 110

Токарный центр с ЧПУ COLCHESTER TORNADO 110 был построен в Англии в 1998 году.

Технические характеристики токарного станка по металлу COLCHESTER TORNADO 110

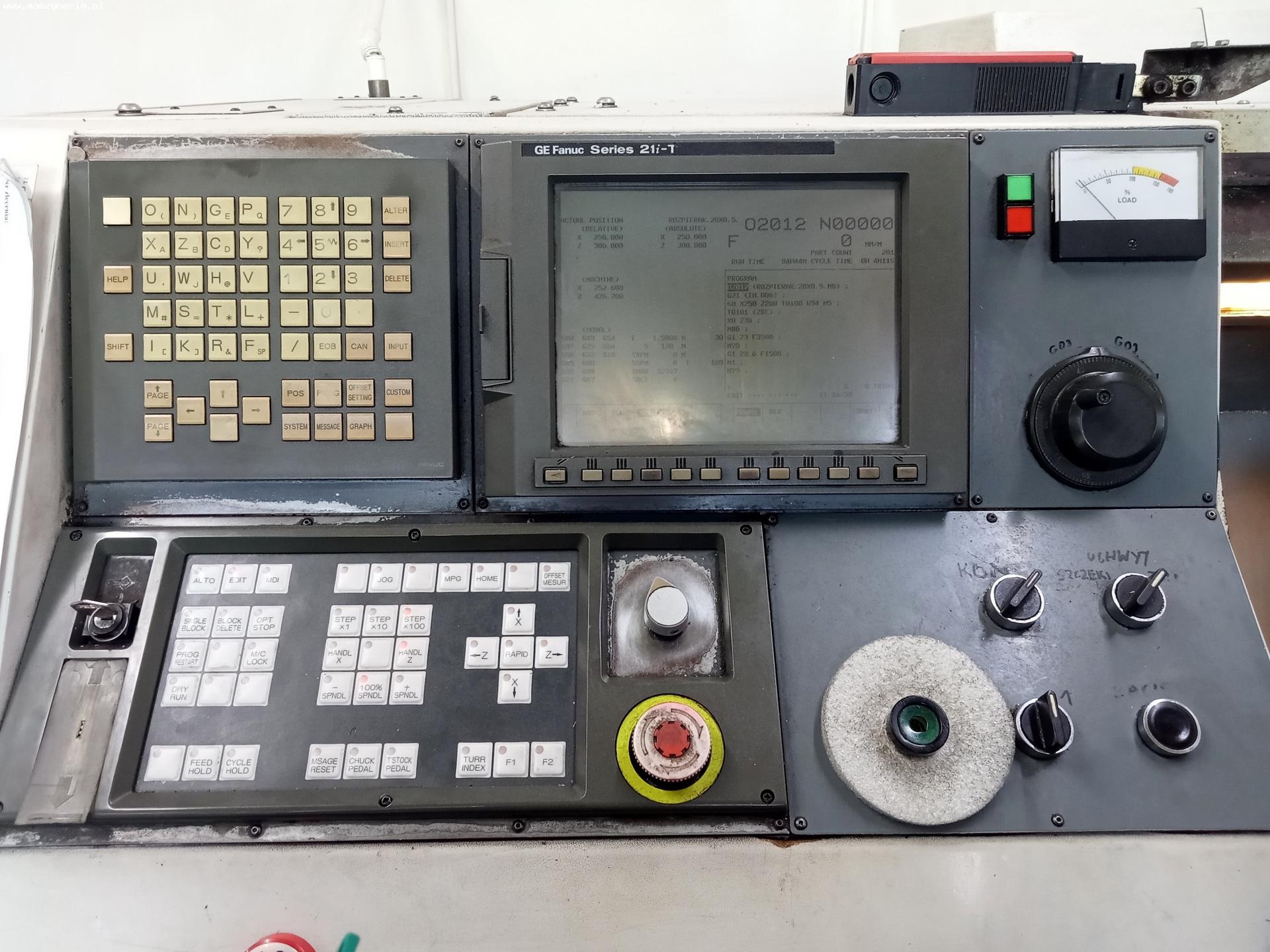

• yправление ЧПУ: GE FANUC Series 21i-T
• подача по оси X/Z: 310/416 мм
• быстрое перемещение по оси X/Z: 15/20 м/мин
• нагрузка на ось X/Z: 2,51/3,77 кН
• диаметр поворота над станиной: 420 мм
• диаметр поворота над суппортом: 280 мм
• максимальный диаметр поворота: 186 мм
• максимальная скорость вращения шпинделя: 4000 об/мин
• мощность шпинделя (непрерывная работа / в течение 30 мин): 7,5/11 кВт
• диаметр шпинделя: 170 мм
• диаметр отверстия шпинделя: 61 мм
• внутренний диаметр переднего подшипника: 90 мм
• конец шпинделя: A2-5

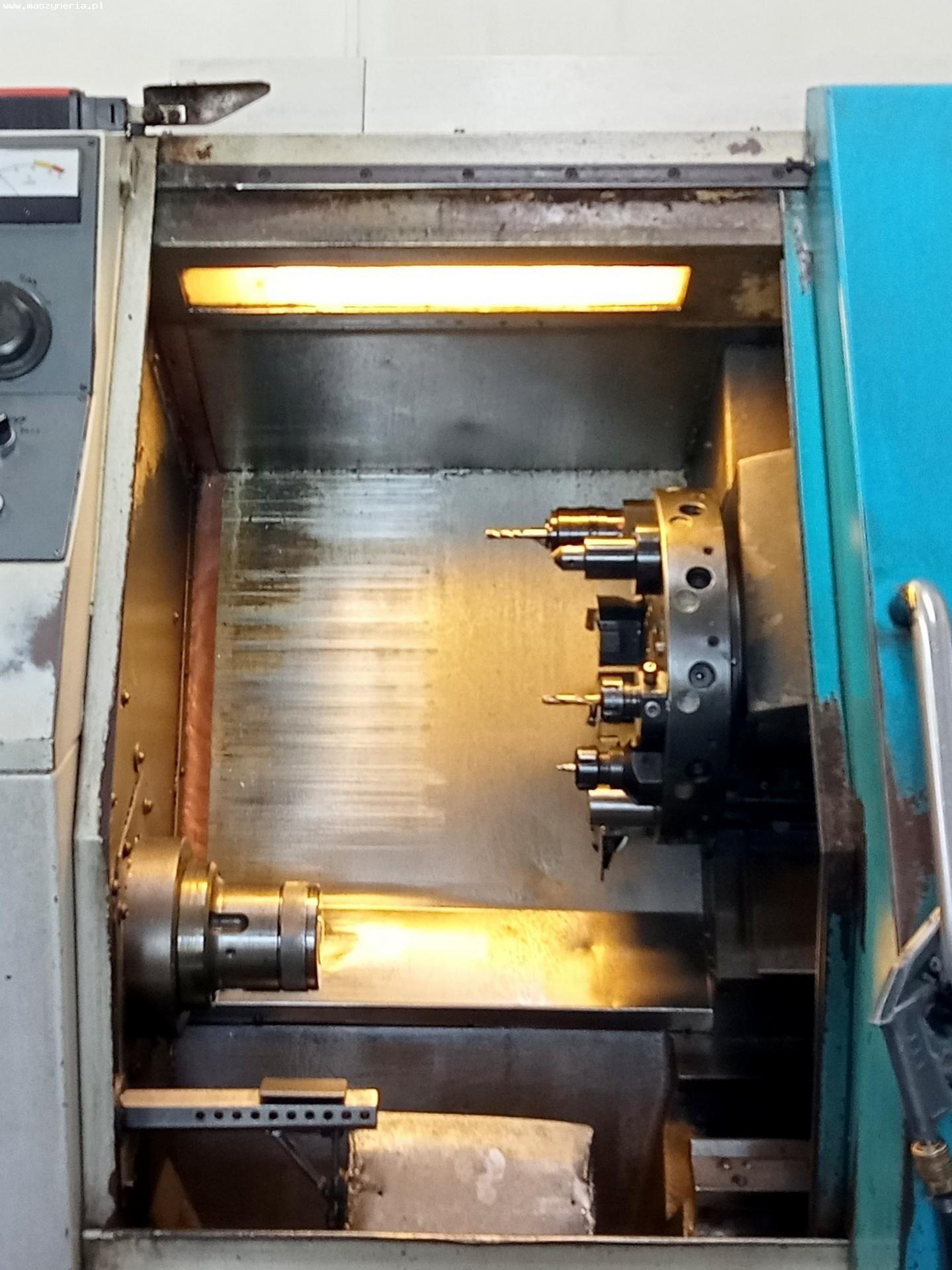

• 12-позиционная револьверная головка
• держатель инструмента: VDI 3425/30
• диаметр револьверного диска: 340 мм
• сечение токарного резца: 20×20 мм
• максимальный диаметр расточной планки: 32 мм
• гидравлический удлинитель пиноли задней бабки
• диаметр пиноли задней бабки: 63 мм
• удлинение пиноли задней бабки: 125 мм
• конус пиноли задней бабки: MT4
• расстояние между осью шпинделя и полом: 875 мм
• наклон станины: 60°
• ширина поперечных салазок: 210 мм
• освещение рабочей зоны
• объем бака для СОЖ: 63 л
• расход охлаждающей жидкости (при 2,5 бар): 25 л/мин
• установленная мощность: 35 кВА
• электропитание: 3x 380 В; 50 Гц
• занимаемая площадь: 3,1 m2
• вес машины: 2400 кг
