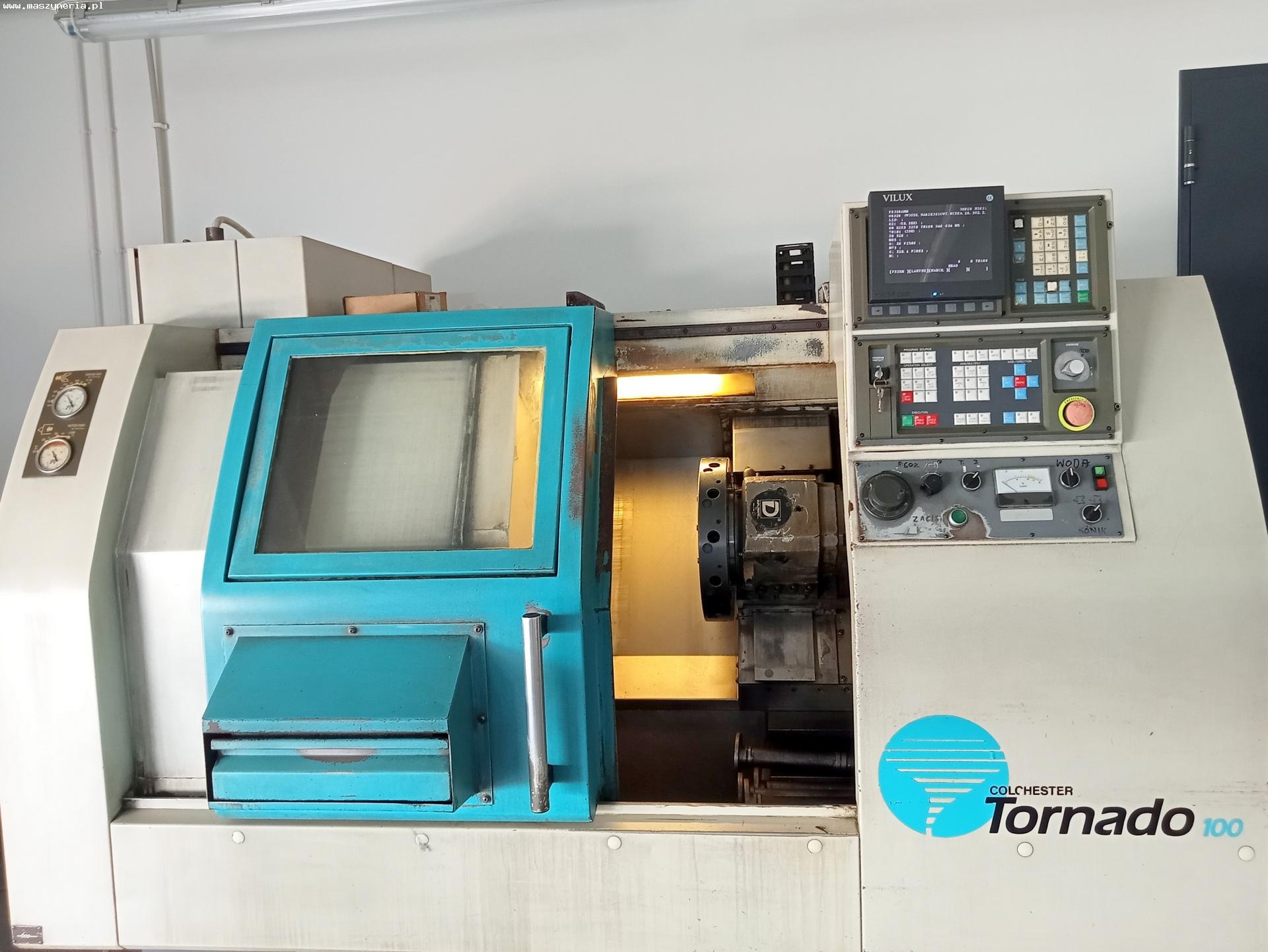

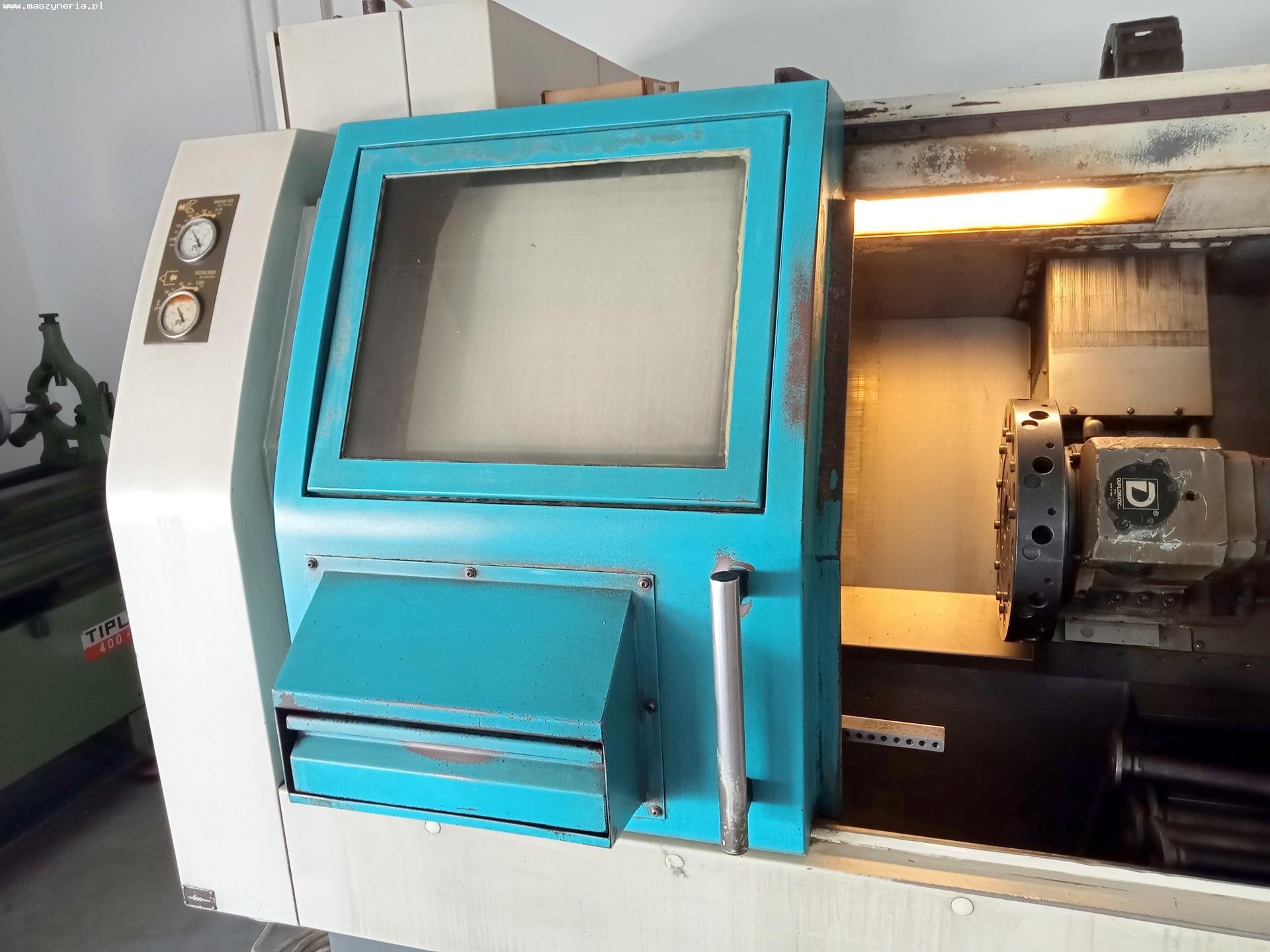

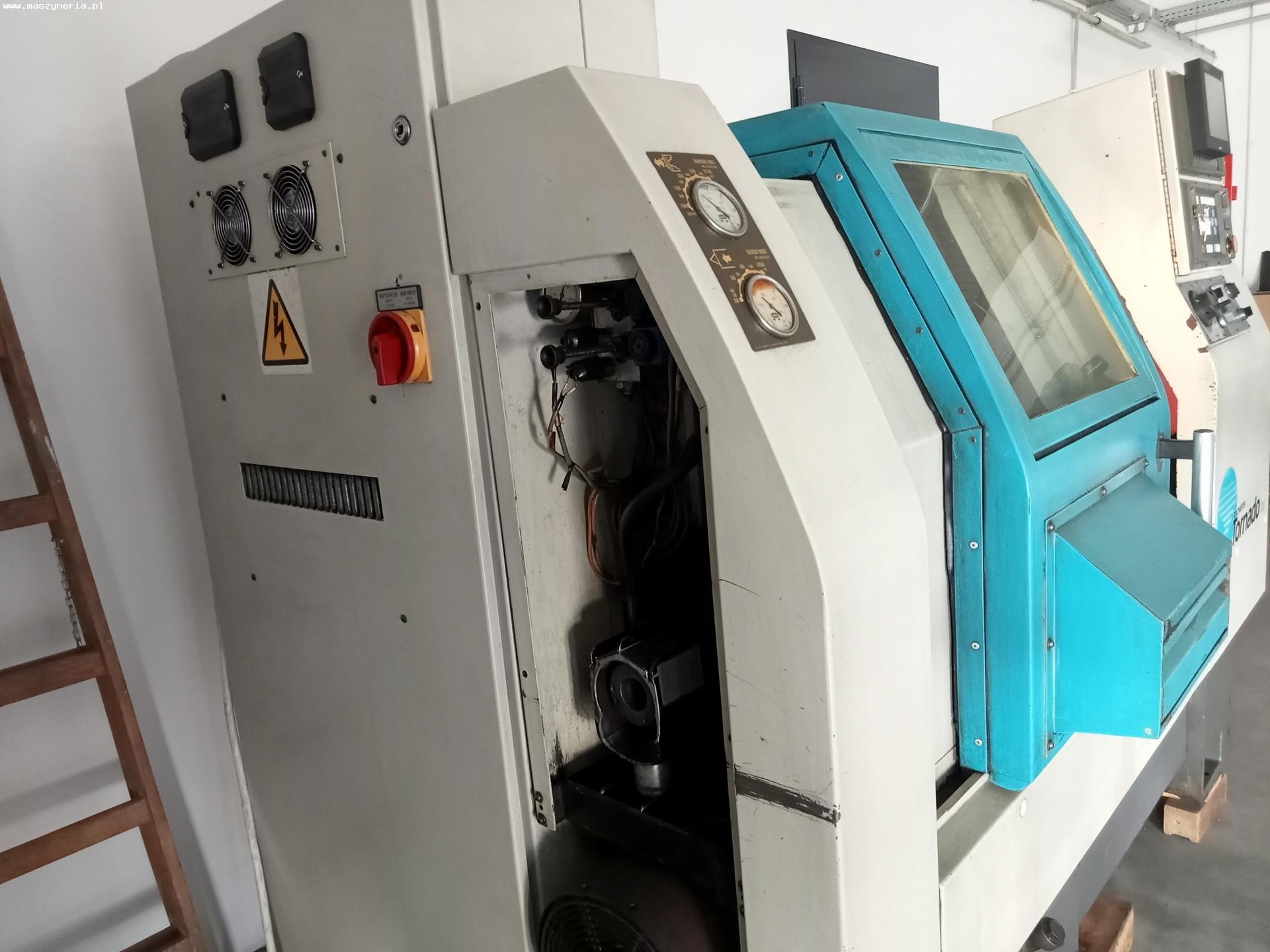

Токарный центр с ЧПУ COLCHESTER TORNADO 100

Токарный центр с ЧПУ COLCHESTER TORNADO 100, построенный в 1995 году в Англии, используется для прецизионной обработки заготовок с максимальным диаметром 420 мм.

Технические характеристики токарного станка по металлу COLCHESTER TORNADO 100

• yправление ЧПУ

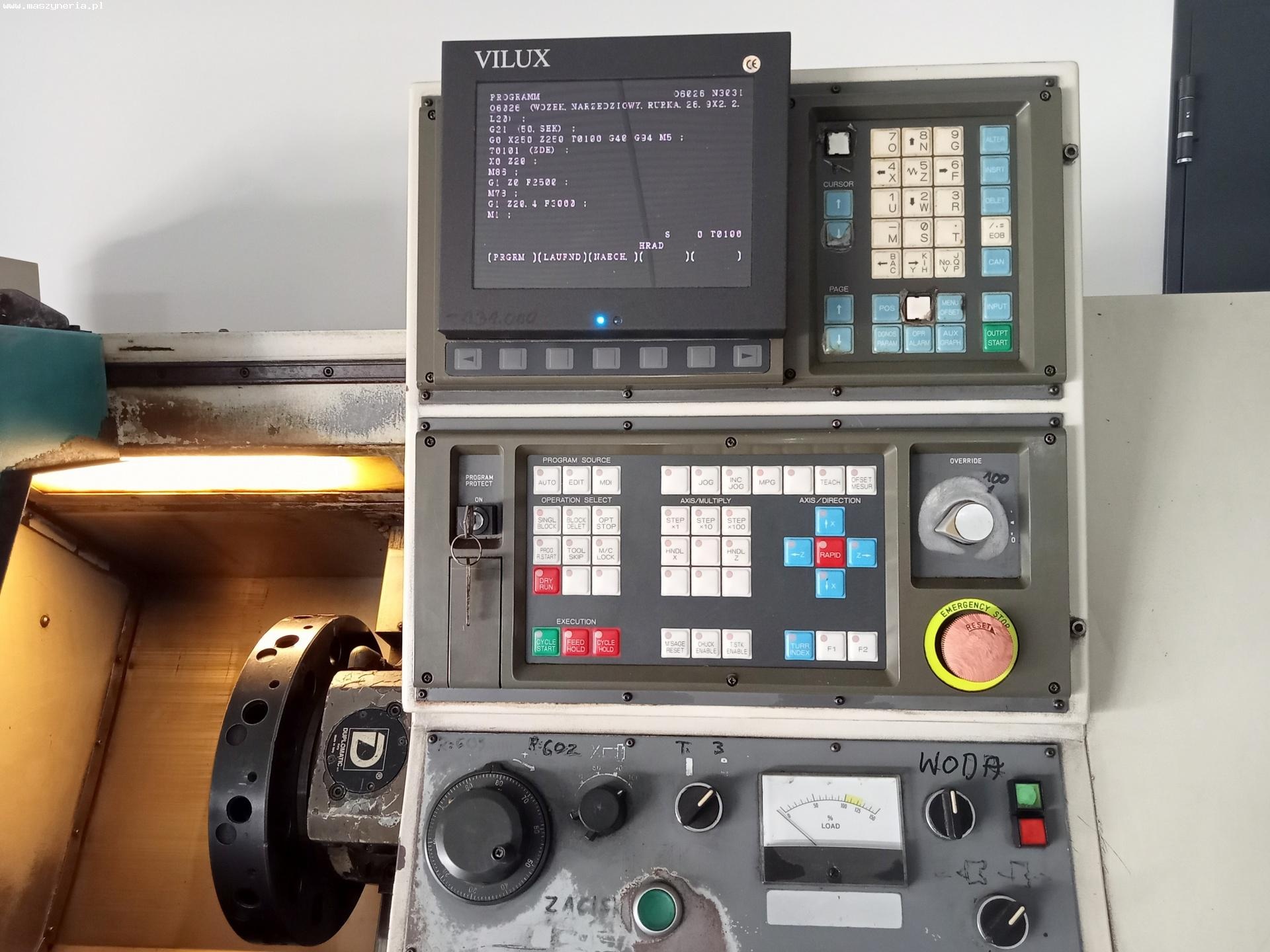

• панель HMI: VILUX
• подача по оси X/Z: 180/350 мм
• быстрое перемещение по оси X/Z: 10/15 м/мин
• диаметр поворота над станиной: 420 мм
• диаметр поворота над суппортом: 297 мм
• максимальный диаметр поворота: 186 мм
• максимальная длина точения: 350 мм
• максимальная скорость вращения шпинделя: 6000 об/мин
• мощность шпинделя (непрерывная работа / в течение 30 мин): 5,5/7,5 кВт
• проход шпинделя: 42 мм
• диаметр отверстия шпинделя: 61 мм
• внутренний диаметр переднего подшипника: 90 мм
• конец шпинделя: A2-5

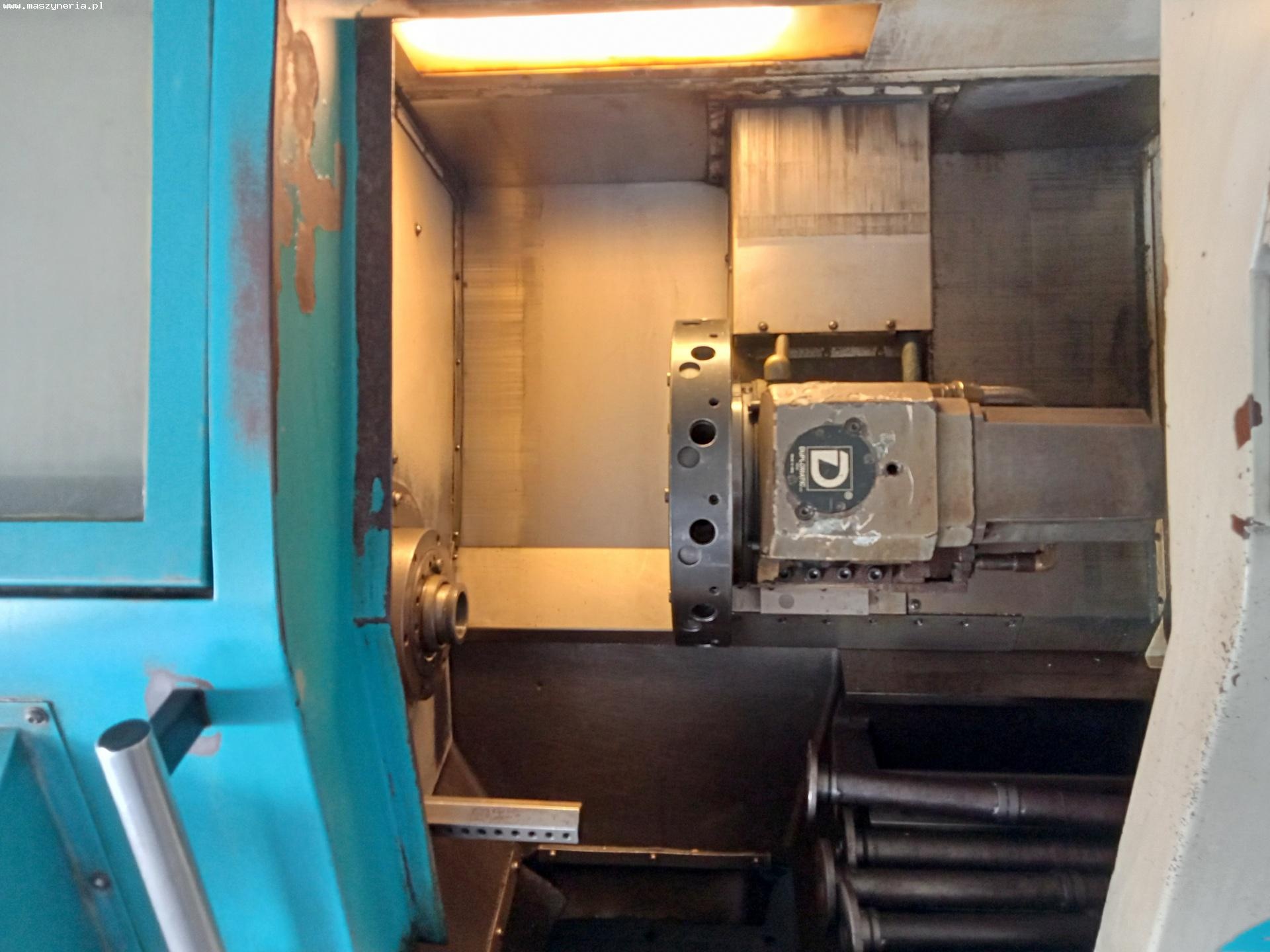

• 12-позиционная револьверная головка
• держатель инструмента: VDI 3425/30
• сечение резца токарного станка: 20×20 мм
• максимальный диаметр расточного прутка: 32 мм
• задняя бабка
• диаметр пиноли задней бабки: 63 мм
• удлинение пиноли задней бабки: 125 мм
• конус пиноли задней бабки: MK 4
• диаметр патрона: 140 мм
• расстояние между осью шпинделя и полом: 875 мм
• наклон станины: 60°
• ширина поперечных салазок: 210 мм
• объем бака для охлаждающей жидкости: 63 л
• расход охлаждающей жидкости (при 3 бар): 45 л/мин
• установленная мощность: 29 кВА
• электропитание: 3x 380 В; 50 Гц
• занимаемая площадь: 2,98 м2
• вес машины: 2400 кг
