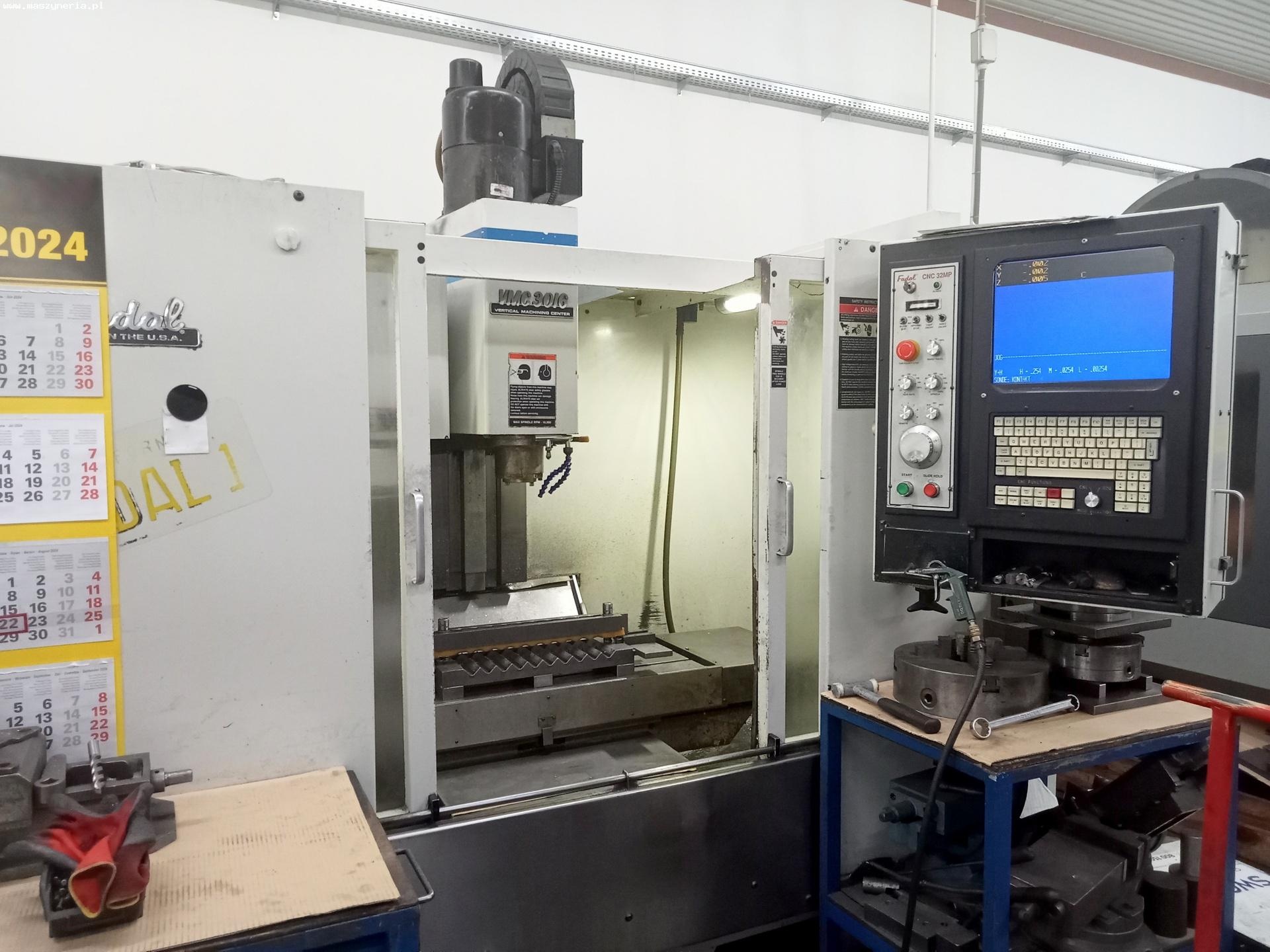

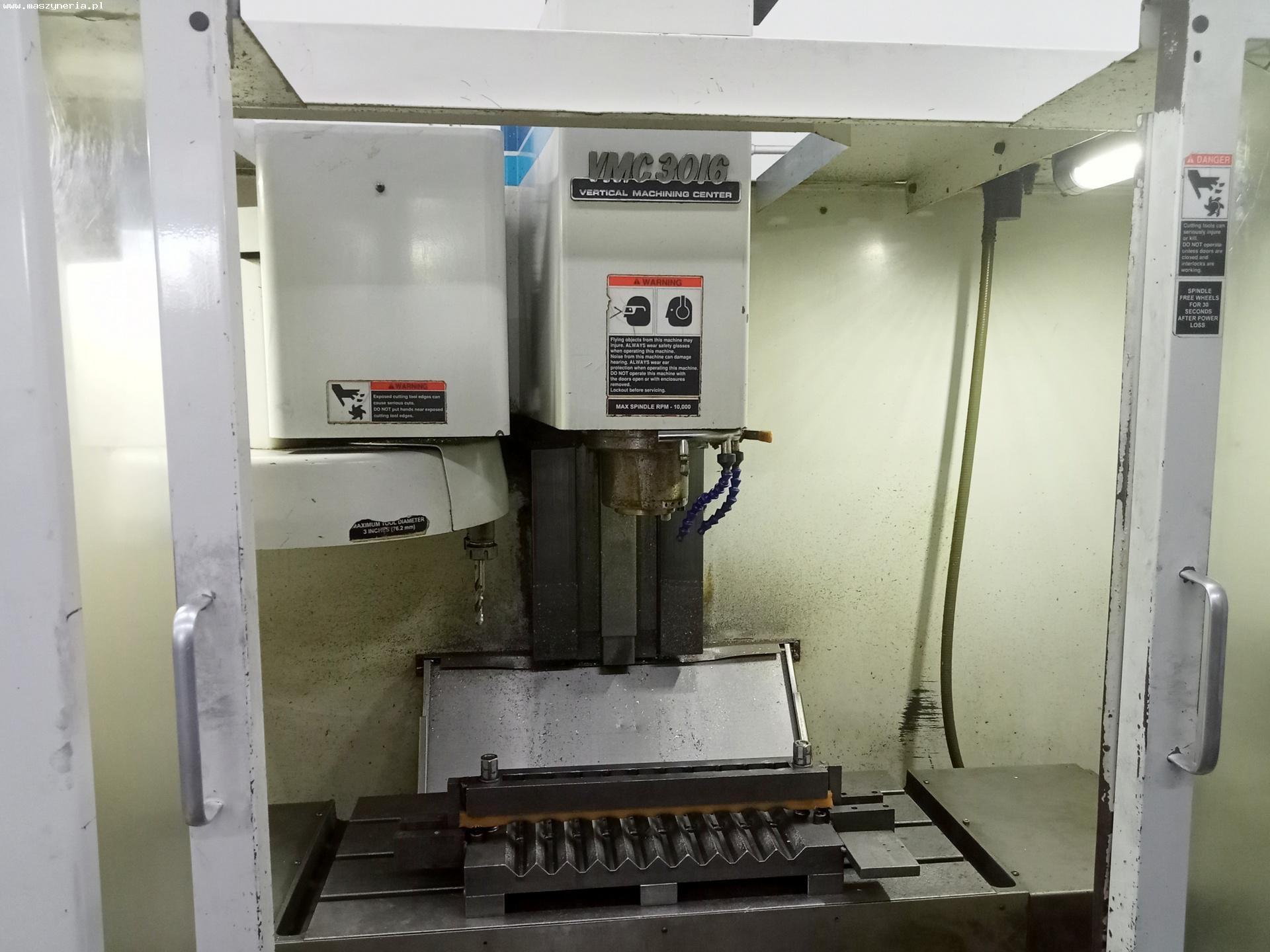

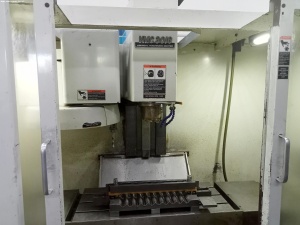

Обрабатывающий центр с ЧПУ FADAL VMC 3016

Обрабатывающий центр с ЧПУ FADAL VMC 3016, построенный в 1994 году в США, используется для прецизионной обработки заготовок максимальным весом 453 кг.

Технические характеристики фрезерного станка с ЧПУ FADAL VMC 3016

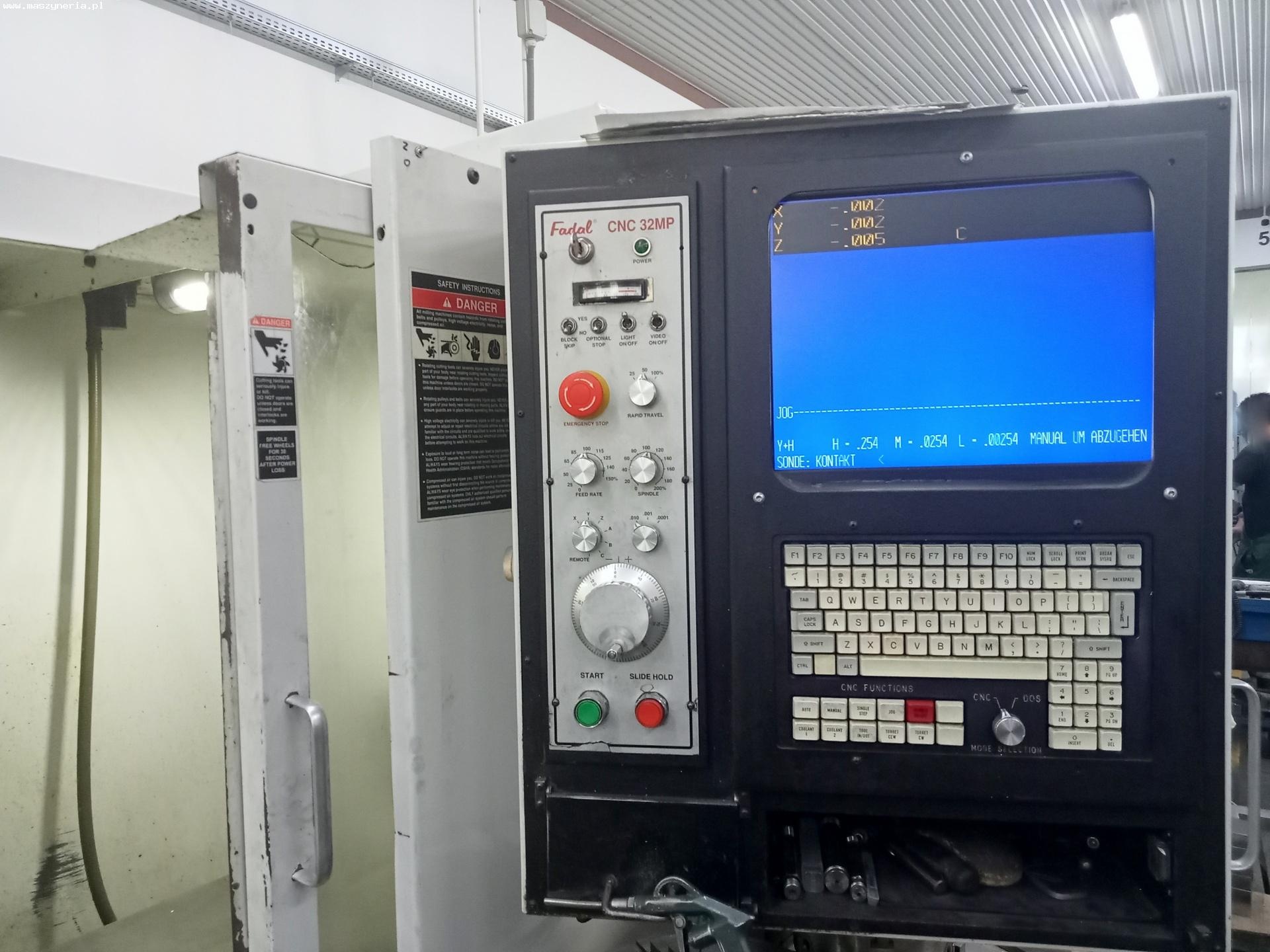

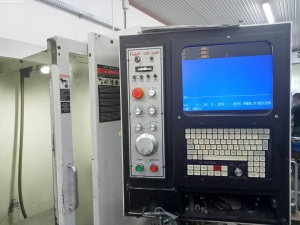

• yправление ЧПУ: FADAL CNC 32MP
• подача по осям X/Y/Z: 760/400/500 мм
• быстрое перемещение по осям X,Y: 18 м/мин
• быстрое перемещение по оси Z: 15 м/мин
• скорость резания по осям X,Y,Z: 2,5-6350 мм/мин
• поверхность рабочего стола (Д х Ш): 1000 x 400 мм
• максимальный вес заготовки: 453 кг
• максимальная скорость вращения шпинделя: 10000 об/мин
• минимальная скорость вращения шпинделя: 75 об/мин
• конус шпинделя: ISO 40
• мощность шпинделя: 11,2 кВт
• крутящий момент шпинделя: 18,1 Нм

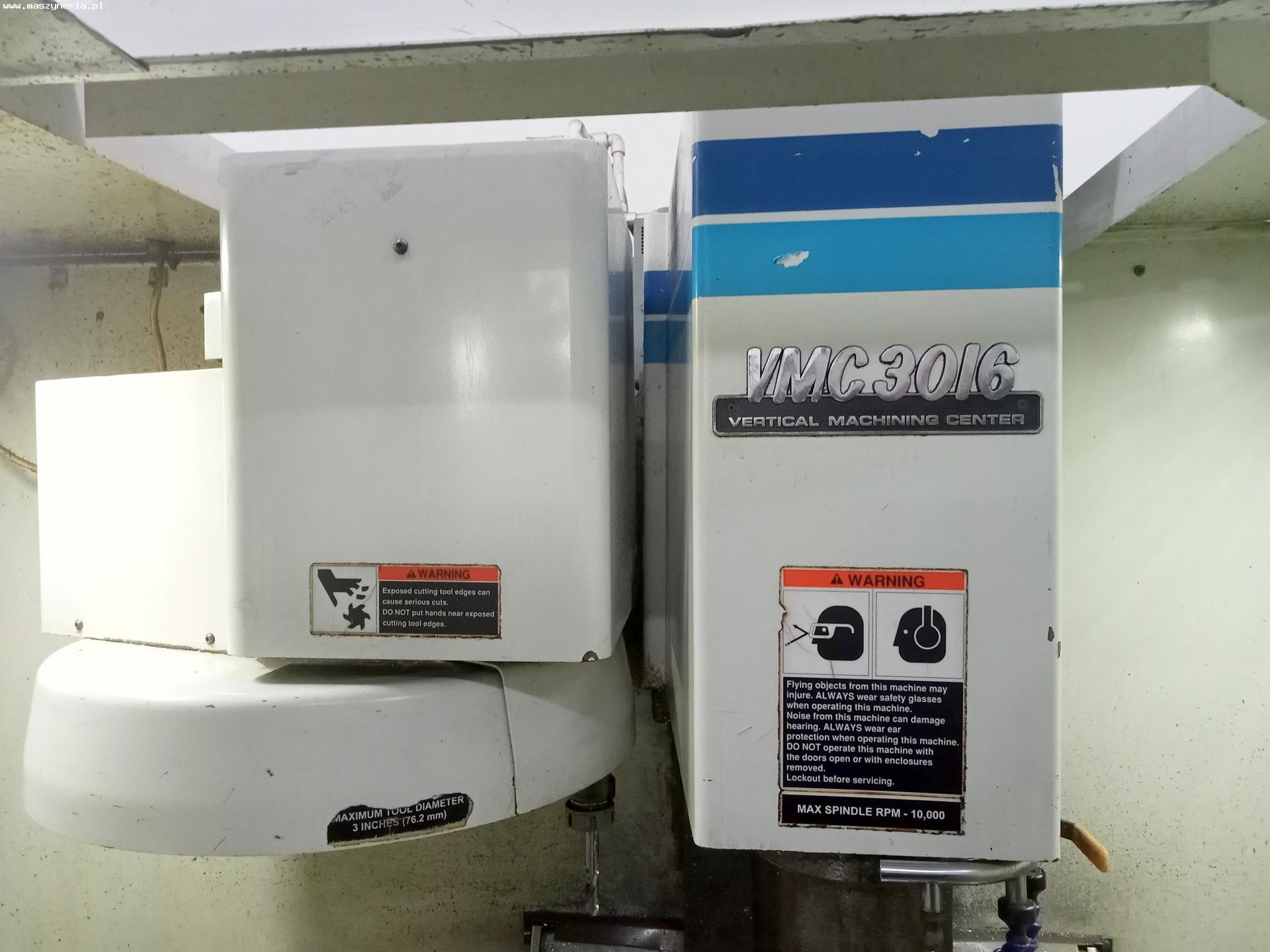

• автоматическая смена инструмента (ATC)
• максимальное количество инструментов: 21
• выбор инструмента: случайный/направленный
• максимальный диаметр инструмента: 76,2 мм
• максимальный диаметр инструмента (соседние позиции пустые): 114 мм
• максимальная длина инструмента: 381 мм
• максимальный вес инструмента: 6,8 кг
• точность позиционирования оси: 0,050 мм
• точность повторяемости оси: 0,025 мм
• количество Т-образных пазов: 3
• ширина Т-образного паза: 14 мм
• pасстояние между Т-образными пазами: 110 мм
• расстояние между рабочим столом и полом: 762 мм
• расстояние между торцом шпинделя и рабочим столом: 101-609 мм
• расстояние между осью шпинделя и расстоянием между колоннами: 406 мм
• мощность двигателя привода оси (постоянная/пиковая): 2,4/4,7 кВт
• диаметр ШВП: 40 мм
• освещение рабочей зоны
• давление воздуха: 80 PSI
• уровень шума: 77 дБ(A)
• размеры (Д х Ш х В): 2900 х 2055 х 2070 мм
• вес машины: 3765 кг
