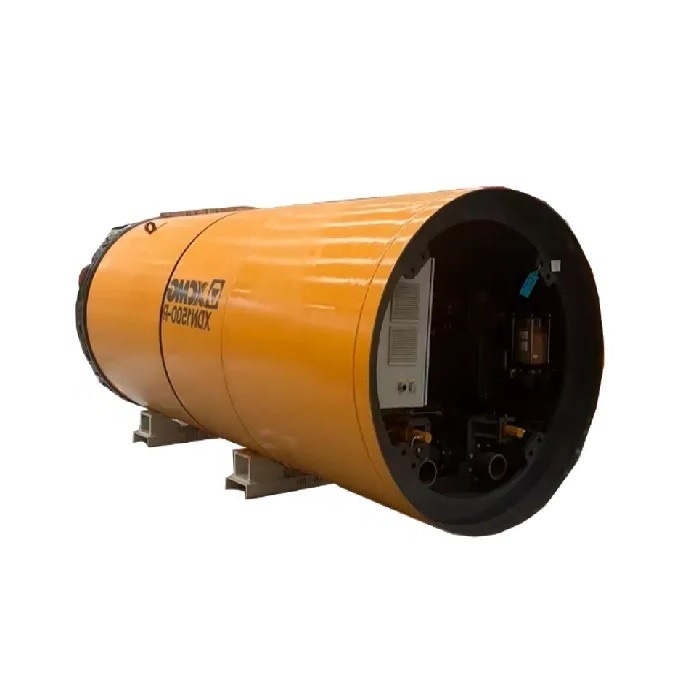

Тоннельную установку XDN1500-R

Характеристики:

Тоннельная установка:

• Модель: XDN1500-R
• Мощность главного двигателя / насосной станции: 74 кВт / 2, 2 кВт
• Скорость на выходе: 4, 8 об / мин
• Максимальный выходной крутящий момент: 294 кН / м
• Корректирующий цилиндр: 4 х 800 кН
• Максимальный угол коррекции: 2, 5 °
• Внешний диаметр кожуха: Ø 1 830 мм
• Диаметр режущего диска: Ø 1 900 мм
• Длина головки: 5 200 мм
• Размер бурового трубопровода: 5”
• Напряжение / частота: AC380V / 50 Гц
• Габаритные размеры: Ø 1 830 х 5 200 мм
• Вес: 21 т

Консоль управления:

• Номинальное напряжение: 24 В
• Размер сенсорного экрана: 15 дюймов
• Количество видеоканалов: 3
• Габаритные размеры / вес: 1 100 х 800 х 1 400 мм / 65 кг
• Электрический шкаф управления:
• Номинальное напряжение / частота: AC380V / 50 Гц
• Габаритные размеры / вес: 1 200 х 500 х 1 800 мм / 140 кг

Основное домкратное устройство:

• Усилие: 4 х 2 000 кН
• Скорость толкания: 200 мм / мин
• Ход поршня: 2 х 1 500 мм
• Габаритные размеры / вес: 5 800 х 2 100 х 2 000 мм / 10 т

Насосная станция:

• Мощность двигателя: 2 х 15 кВт
• Номинальное давление: 31, 5 Мпа
• Максимальный расход: 25 л / мин х 2
• Эффективный объем: 1 500 л
• Габаритные размеры / вес: 1 600 х 1 200 х 1 990 мм / 2 т
