Автоматическую линию для производства сэндвич-панелей с минватой SP-MW-AUMI9

Характеристики:

• Модель: SP-MW-AUMI9
• Общая мощность: 150 кВт
• Питание: 380 В / 50 Гц
• Производительность линии: 3 – 6 м/мин
• Ширина панелей:
• Стеновые панели: 1 000 / 1 190 мм
• Кровельные панели: 1 000 мм
• Толщина панелей: 50 – 200 мм
• Длина панелей: 2 000 – 15 000 мм
• Теплоизоляционный материал: Минеральная вата
• Автоматизация линии: Автоматическая
• Толщина стали: 0, 40 – 0, 70 мм
• Управление: PLC Siemens
• Температура в помещении: 15 – 25 оС
• Относительная влажность воздуха: 60 – 70 %
• Требования к персоналу: 5 – 6 человек
• Требования к помещению (Д х Ш х В): 72 х 20 х 7 м
• Общий вес оборудования: 50 т
• Мощность принимающего конвейера: 2, 2 кВт
• Мощность подъемного конвейера: 1, 5 кВт
• Мощность подающего конвейера: 0, 4 кВт

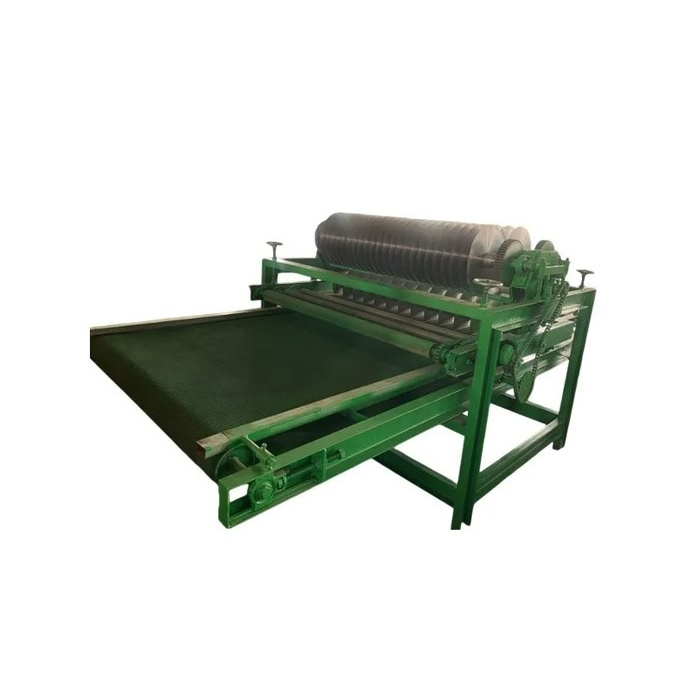

• Мощность станка для резки минваты: 18, 8 кВт
• Мощность поворотного узла: 0, 75 кВт
• Мощность сортировочного узла: 2, 2 кВт
• Питание: 380В / 50Гц
• Толщина минеральной ваты: 50 – 200 мм

Разматыватель:

• Тип: Механический
• Исполнение: Консольный
• Грузоподъемность: 5 000 кг
• Максимальная ширина рулона: 1 250 мм
• Внутренний диаметр рулона: 482 - 517 мм

Формовочная машина:

• Мощность: 5, 5 кВт
• Питание: 380 В / 50 Гц
• Количество клетей: 17 - 44 шт
• Скорость проката: 6 – 10 м/мин
• Диаметр валов: 60 мм
• Материал валов: Сталь #45 хромированная
• Материал роликов: GCr15 закаленная, HRC56-62
• Вид замков: Z-lock

Роликовый пресс:

• Мощность главного двигателя: 7, 5 кВт
• Питание: 380 В / 50 Гц
• Производительность: 6 м/мин
• Диаметр роликов: 160 мм / 105 мм
• Количество роликов: 26 шт
• Нагрев: Электрический
• Габаритные размеры пресса: 8 000 х 3 100 х 3 000 мм

Узел резки:

• Общая мощность: 5, 5 кВт
• Питание: 380 В / 50 Гц
• Производительность: 10 – 50 м/мин
• Максимальная толщина панелей: 200 мм
• Максимальная ширина панелей: 1 300 мм
• Минимальная длина резки: 15 000 мм
• Точность резки: ± 3, 0 мм

Укладчик:

• Мощность: 5, 5 кВт
• Питание: 380 В / 50 Гц
• Максимальная высота подъема: 1 500 мм
• Максимальная длина панелей: 15 000 мм
• Максимальная ширина панелей: 1 300 мм

Упаковщик:

• Мощность: 3, 7 кВт
• Питание: 380 В / 50 Гц
• Скорость упаковки: 3 м/мин
• Скорость конвейера(скорость подачи панелей): 10 м/мин
• Диаметр портала: 2 200 мм
• Толщина пленки: 25 мкм
