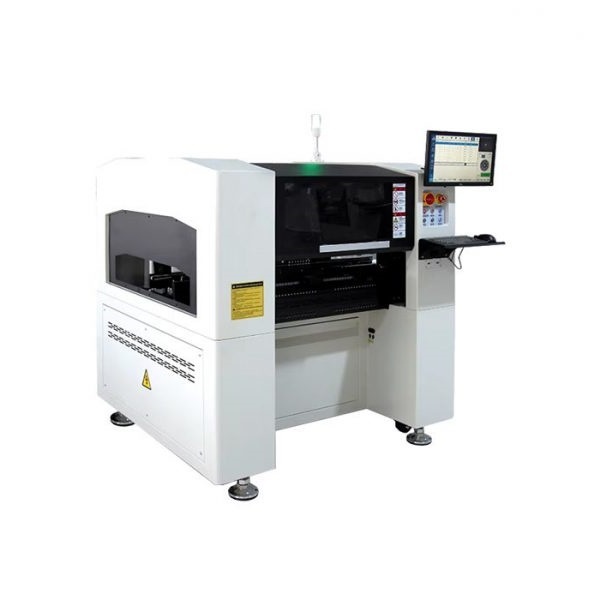

Установщик SMD компонентов WS-8Y

Характеристики:

• Модель:  WS-8Y
• Точность позиционирования: 0,02 мм
• Точность размещения: ±0,05 мм
• Теоретическая скорость размещения: 30000
• Комплексная скорость размещения: 16000
• Количество установочный головок: 8
• Конструкция головки: Шариковая шпица
• Камера: Летающая камера
• Макс. размер подложки: 500 х 400 мм
• Фидер: 70 позиций
• Монтажный угол: 0 – 360°
• Тип сопла: Универсальная насадка JUKI
• Упаковка компонентов: Лоток / трубка / лоток для упаковки / вибрационный лоток
• Высота компонента: ≤13 мм
• Размер компонента: ≤40 мм
• Мин. размер подложки: 45 х 45 мм
• Макс. размер подложки (без лотка): 500 х 400 мм
• Макс. размер подложки печати (с лотком): 500 х 250 мм
• Толщина подложки: ≤ 3мм
• Допустимое значение изгиба подложки: 2 мм
• Система привода XY: Сервопривод + двигатель
• Структура привода X: Одинарный привод, 2 направляющие с прямым соединением + высокопрочный формованный алюминий
• Структура привода Y: Одинарный привод, 3 направляющие с прямым соединением + высокопрочный формованный алюминий
• Структура передачи XY:  Шлифовальный винт + линейная направляющая
• Структура движения по оси Z: Шариковый сплайн
• Структура движения по оси A: Синхронные сплайны
• Структура платы передачи: Ультраплоская алюминиевая направляющая
• Двигатель платы передачи: Встроенный шаговый двигатель привода и управления
• Способ передачи на плате: Трехступенчатый шестиприводный
• Направляющие передачи платы: L → R
• Расширяющаяся структура: Двойной шариковый винт + линейная направляющая
• Регулировка ширины: Автоматическая
• Конструкция верхней пластины: Цилиндрический поддон + подвижная игла
• Тип поддержки: Пневматическая Yamaha CL, Электрическая: YV
• Поддержка: 8, 12, 16, 24, 32, 44 мм и т.д.
• Количество уровня материала: 70 бит
• Положение лотка: IC 1 бит
• Диапазон перемещения по осям X, Y: 630 х 700 мм
• Ход по оси Z: 27 м
• Угол поворота по оси R: 0 – 360°
• Камера ночного видения: Промышленная HD-камера
• Компьютерная система: Microsoft WIN10
• Операционное программное обеспечение: Независимые исследования обработки
• Совместимые форматы файлов: CSV
• Внешний источник воздуха: 0,8 МПа
• Способ создания вакуума: Встроенный безмасляный вакуумный насос
• Значение вакуума: - 80 КПа
• Защита: Feida fun
• Внешний источник воздуха: Стандартный интерфейс SMEMA
• Электропитание: 220 В ± 10% / 50 Гц
• Способ программирования: Поддержка онлайн и оффлайн 2 способами
• Номинальная мощность: 2 кВт
• Рабочая мощность: 0,7 кВт
• Габаритные размеры: 1355 х 1300 х 1450 мм
• Вес: 840 кг
