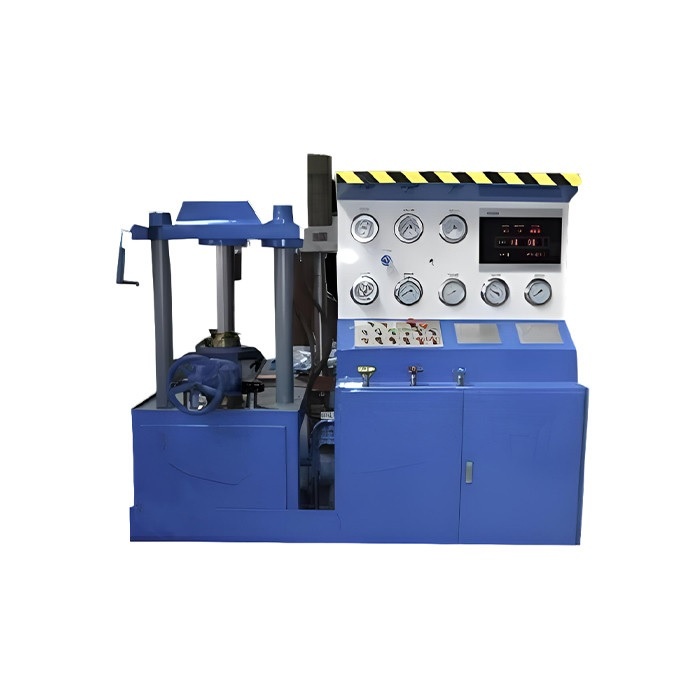

Испытательный стенд для клапанов YFJ-L300

Характеристика:

• Модель: YFJ - L300 (DN15-300)
• Типы клапанов: Задвижки/шаровые/обратные/шаровые/управляющие/Клапаны из кованой стали

Диапазон размеров DN15-150:

• Длина конструкции испытательного клапана: 130 - 432 мм.
• Диаметр фланца испытательного клапана: 95 - 300 мм
• Толщина фланца испытательного клапана: 14 - 41, 5 мм
• Расстояние между уплотнительными дисками: 120 – 480 мм
• Цилиндр верхнего давления: Ø 120 мм×1
• Зажимной цилиндр: Ø 80 мм×3 шт
• Максимальное усилие зажима: 30 тонн

Диапазон размеров DN50-300:

• Длина конструкции испытательного клапана: 203 - 648 мм
• Диаметр фланца испытательного клапана: 195 - 485 мм
• Толщина фланца испытательного клапана: 20 - 46 мм
• Расстояние между уплотнительными дисками: 170 – 690 мм
• Расстояние между колоннами по горизонтали: 590 мм
• Цилиндр верхнего давления: Ø 150 мм×1
• Зажимной цилиндр: Ø 100 мм×3 шт
• Максимальное усилие зажима: 50 тонн
• Габаритные размеры: 2 100 х 950 х 2 150 мм
• Вес: 3 800 кг
