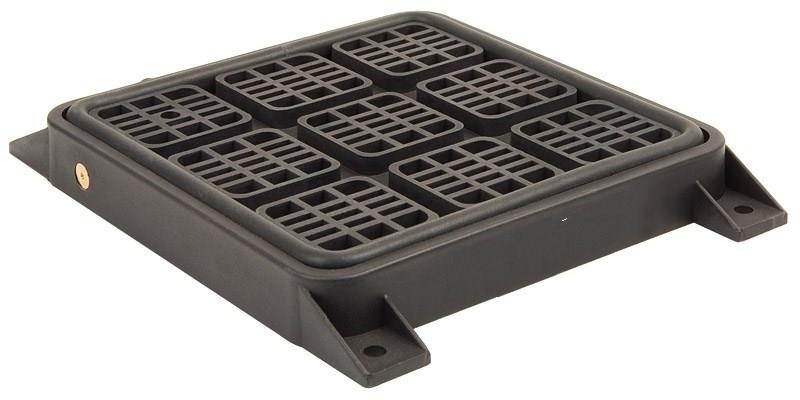

SVN250 Базовый пневматический модуль разработан для фиксации деталей с гладкой не пористой поверхностью при помощи создания разрежения между основанием модуля и деталью. Модуль одинаково пригоден для фиксации как больших, так и маленьких деталей.

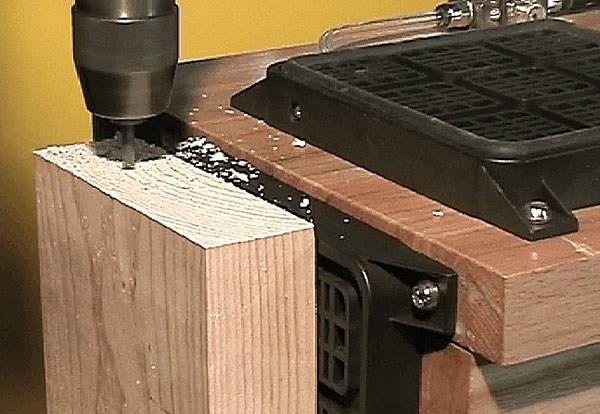

Подача сжатого воздуха осуществляется от компрессора. Компактный размер позволяет использовать его как в цеху, так и на объекте, как в вертикальном, так и горизонтальном положении. Идеальная оснастка для фиксации заготовок при различных видах обработки, таких как фрезерование, шлифование и т.д. Конструкция рабочей поверхности, разделенной на секции, позволяет адаптировать размер рабочей зоны в меньшую сторону при помощи уплотнительных элементов различной длины, входящих в стандартный комплект поставки, что необходимо для фиксации маленьких деталей. Использование нескольких модулей SVN250 позволяет фиксировать большие панели или детали. Базовый модуль SVN250 крепится к поверхности рабочего стола при помощи винтов через соответствующие отверстия в его основании.
Для фиксации крупногабаритных деталей, рекомендуется использовать два и более пневматических модуля. (в зависимости от размеров и формы заготовки). При этом случае для подключения модулей к компрессору и их синхронизации рекомендуется использовать распределительный блок арт. 5046350 (не входит в стандартную комплектацию). Распределительный блок позволяет одновременно подключить до пяти пневматических базовых модулей.
Технические характеристики:
- Сила прижима при давлении 6 бар: 800 гр/см2
- Рабочая поверхность: 150x150 мм
- Рабочее давление: 5,5 - 7 бар
- Расход сжатого воздуха при давлении в 5,5 бар: 28 л/мин
- Размеры (LxBxH): 160x22x200 мм
- Вес модуля: 325 гр
Комплект поставки:
- Пневмо-модуль SVN250

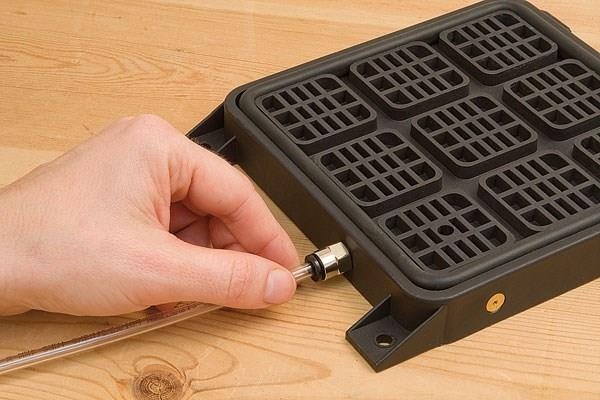

- Соединительная трубка с быстросъёмным разъёмом D=6мм
- Комплект резиновых уплотнителей из 3х шт
