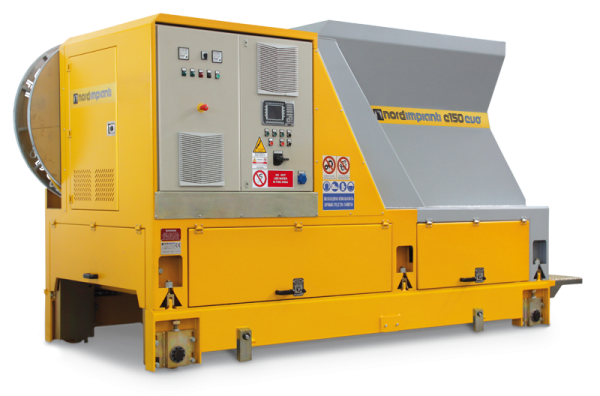

Экструдер EVO Nordimpianti (Италия)

Производимый компанией Nordimpianti экструдер доступен в 5 вариантах в зависимости от типа производимых изделий и будет выгодным решением для компаний, которым нужен гибкий подход в производстве пустотных плит различных размеров.

Экструзионная машина формует изделия во время одного цикла, используя метод экструзии без необходимости вибрации, таким образом сводя шум машины до минимума.
Машина имеет модульную структуру, блок питания вместе с бункером можно переставить таким образом, чтобы производить панели разной высоты.

Стандартная высота варьируется от 150 мм до 520 мм, а допустимая ширина может быть 600 мм, 1200 мм, 1250 мм, 1500 мм и 2400 мм.
Высоту изделий, а также толщину вертикальных ребер можно варьировать в определенных пределах в соответствии с типом применения и спецификацией изделия.

Экструдер EVO NORDIMPIANTI состоит из 3-х основных частей, универсального блока управления и питания, универсального бункера и сменного модуля формообразующей вставки.

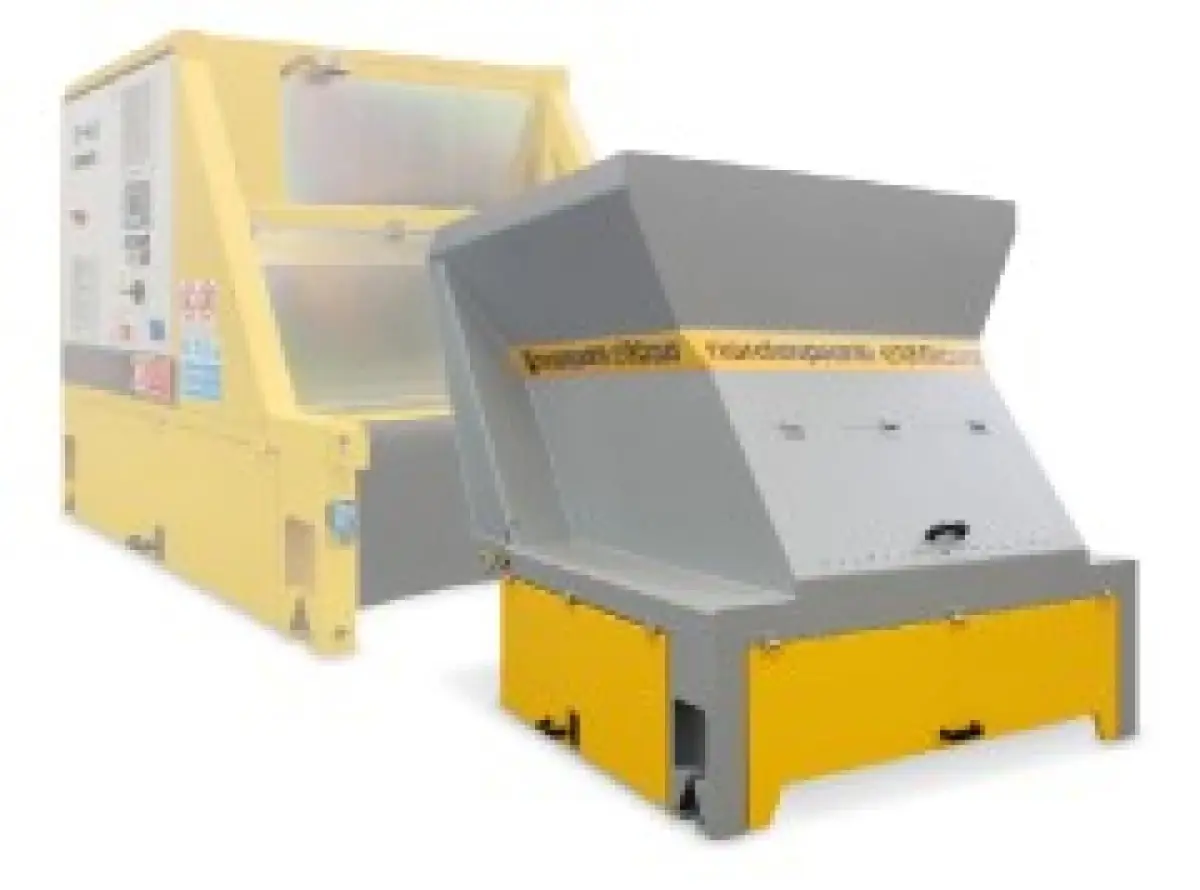

Моторизованная группа
Моторизованная группа включает в себя основные двигатели,привод, панель управления. Моторизованную группу и бункер можно быть легко и быстро перенести на другую формообразующую вставку для изготовления
другого изделия. Шнеки, формующие трубы, боковые пластины и верхнее заглаживающее устройство (5) совершают колебательные движения вперед-назад, а трубы также раскачиваются, что обеспечивает отличное
уплотнение бетона в каждой точке и обеспечивает отличные технические характеристики изделий.
Экструдер EVO от NORDIMPIANTI оборудован системой контроля уплотнения (6), что позволяет оператору полностью контролировать машину, чтобы уменьшить или повысить плотность бетона до требуемого значения.

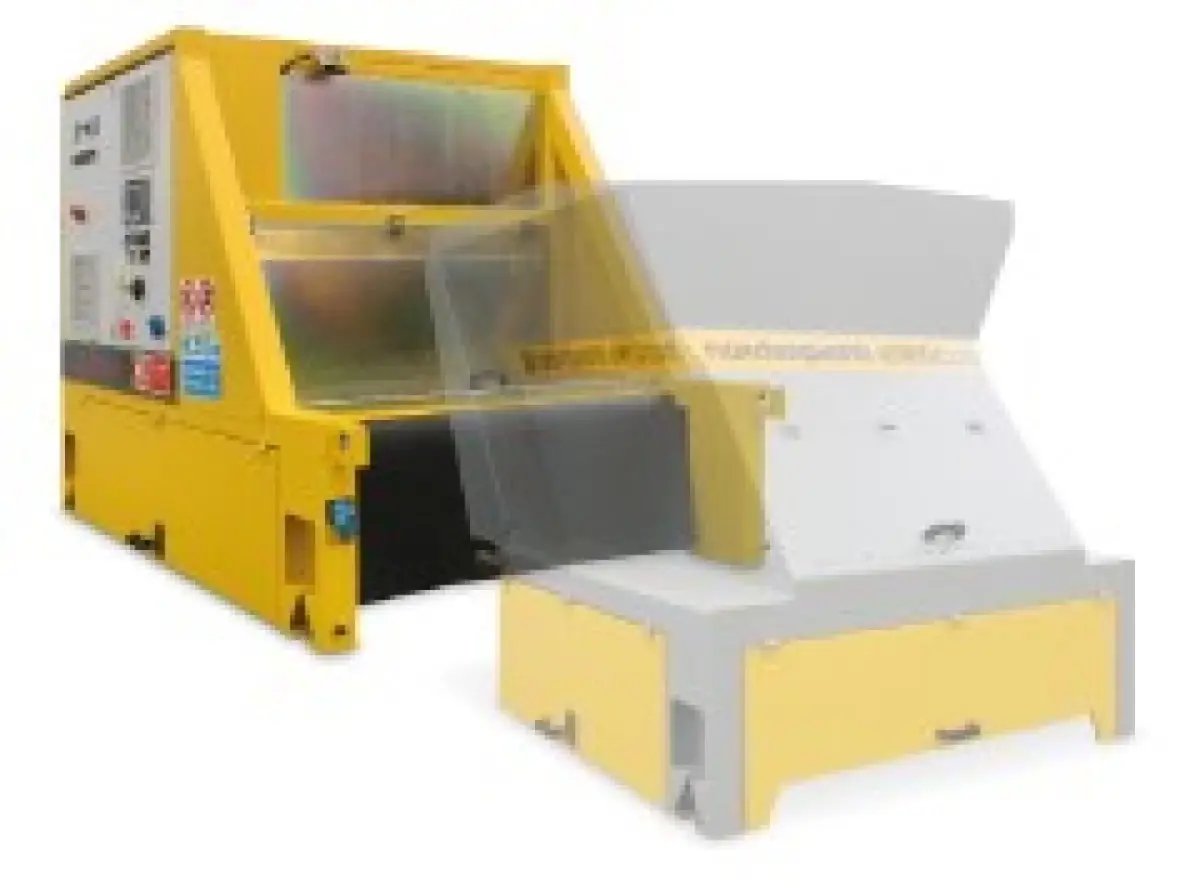

Бункер
Бетон доставляется в бункер машины. Из бункера бетон подается в шнеки формообразующей вставки.
Уровень бетона в бункере контролируется лазерным датчиком минимального уровня, который останавливает
машину, если нет достаточного количества бетона. Это устройство останавливает машину для того, чтобы
избежать повреждения изделия, когда в машине полностью отсутствует бетон. Когда бункер экструдера
загружен, машина автоматически возобновляет работу.

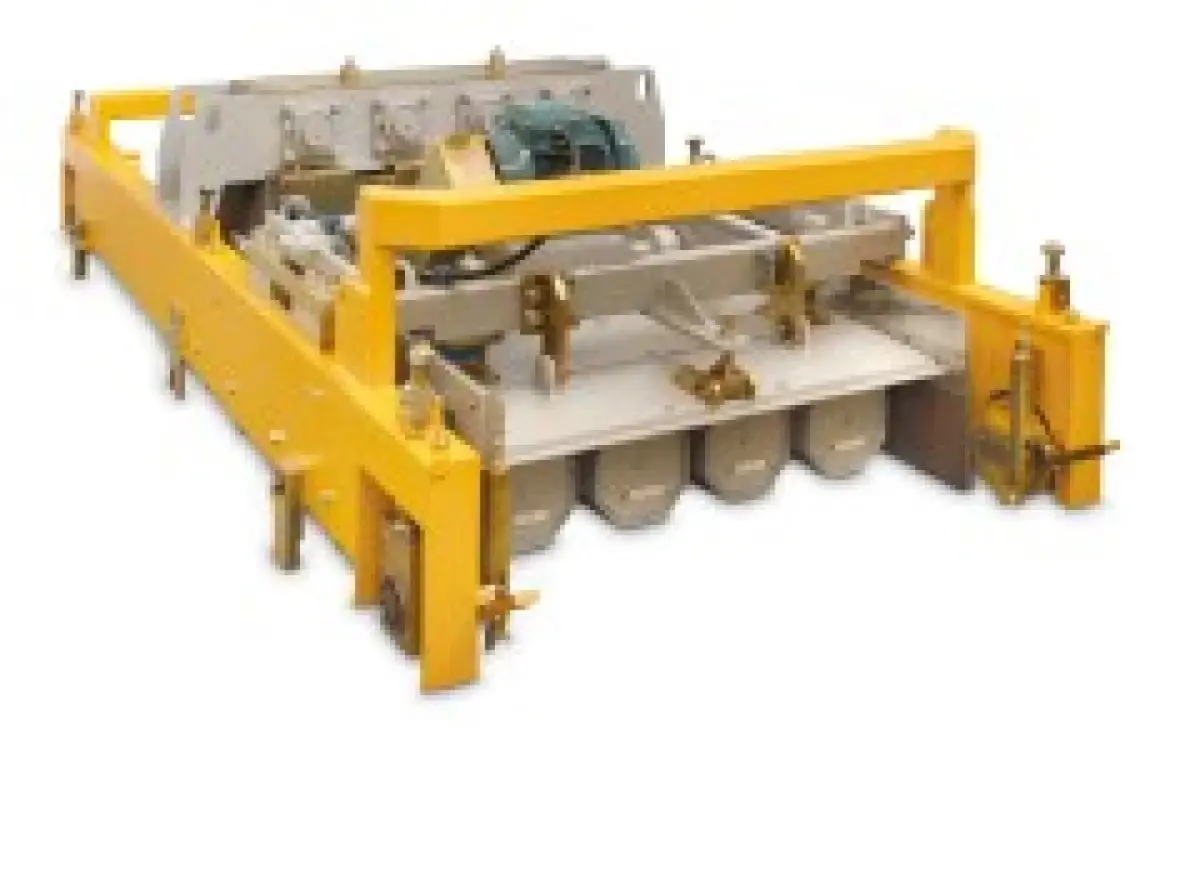

Формообразующая вставка
Формообразующая вставка состоит из специальной коробки передач, заполненной маслом для смазки компонентов трансмиссии. Также она состоит из шнеков, формующих труб, боковых формообразующих, заглаживающего устройства и направляющих троса. Формообразующая вставка определяет высоту и пустотность производимого изделия. Для выпуска разных типоразмеров плиты необходимо заменить вставку. Стандартные формообразующие вставки производят пустотные плиты с 8, 6, 5 или 4 пустотами.

Технические данные

Модели

• Экструдер EVO e60 был разработан, чтобы удовлетворить потребности производителей при изготовлении пустотных плит в сфере гражданского и жилого строительства, где требуются изделия шириной 600мм в дополнение к стандартному размеру на 1200мм.
  Работая на дорожке стандартной ширины на 1200 мм машина производит две пустотные плиты шириной 600 мм и высотой от 150 мм до 220 мм.
  Экструдер Evo e60 также способен производить пустотные плиты шириной 1200мм путем простой замены нескольких компонентов на формобразующей вставке, что говорит о том, насколько универсальной является эта машина.
  Универсальный блок питания также может быть использован с другими формобразующими вставками в соответствии с типом производимых пустотных плит.
• Экструдер EVO e120 предназначен для производства пустотных плит стандартной ширины 1200 мм и высотой от 150 мм до 500 мм.
  В зависимости от требуемого количества пустот в плитах, имеются 4 формообразующие вставки, которые могут быть использованы с универсальным моторизованным блоком. Механические и электрические соединения между различными блоками выполнены с помощью быстроразъемного соединения, чтобы свести к минимуму время простоя.
  Машина может производить пустотные плиты для стен и перекрытий, которые имеют отличную отделку поверхности и не требуют дальнейшей покраски.
• Экструдер EVO e125 предназначен для удовлетворения потребностей бразильского рынка, где широко используются пустотные плиты шириной 1250 мм и высотой от 150 мм до 500 мм.
  Также ширина пустотных плит такого формата всего лишь на 50мм больше, чем стандартная 1200мм, т.е. экструдер e125evo был доработан для производства изделий, имеющих оптимальное поперечное сечение бетона с точки зрения веса и технических характеристик.
  В зависимости от требуемого количества пустот в плитах, имеются 4 формообразующие вставки которые могут быть использованы с универсальным моторизованным блоком. Механические и электрические соединения между различными блоками выполнены с помощью быстроразъемного соединения, чтобы свести к минимуму время простоя.
  Машина может производить пустотные плиты для стен и полов, которые имеют отличную отделку поверхности и не требуют дальнейшей покраски.

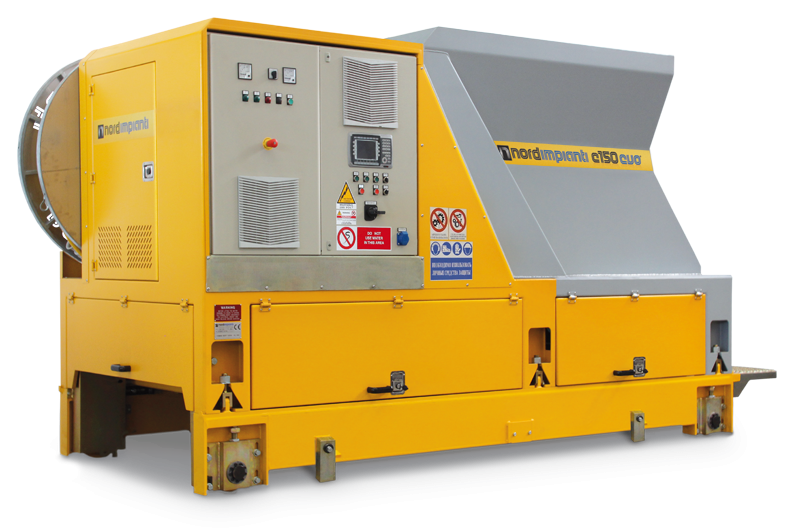

• Экструдер EVO e150 был разработан для удовлетворения потребностей рынка России и стран бывшего Советского Союза, где широко используются пустотные плиты шириной 1500 мм и высотой от 220 мм.
  Несмотря на то, что ширина 1500мм представляет собой специальный формат, экструдер e150evo может также изготавливать пустотные плиты шириной 1200мм просто путем замены формообразующих вставок. Замена формообразующих вставок занимает всего несколько минут, благодаря использованию быстроразъемного соединения, что минимизирует время простоя.
  В зависимости от требуемого количества пустот в плитах, имеются 4 формообразующие вставки, которые могут быть использованы с универсальным моторизованным блоком. Механические и электрические соединения между различными блоками выполнены с помощью быстроразъемного соединения, чтобы свести к минимуму время простоя.
• Экструдер EVO e240 предназначен для удовлетворения потребностей производителей пустотных плит, заинтересованных в производстве элементов шириной 2400мм и высотой от 200 мм до 500 мм.
  Работая на дорожках шириной 2400 мм, машина может производить либо 1 пустотную плиту шириной 2400мм или 2 пустотные плиты стандартной ширины 1200 мм.
  И хотя машина сравнительно велика, она может похвастать простотой использования и надежностью работы стандартной модели е120.
  Экструдер e240 доступен в различных конфигурациях, в зависимости от требуемой высоты изделия вплоть до впечатляющего размера H500x2400мм, способного перекрыть более 18м... подразумевается наличие соответствующего подъемного оборудования.

Технология

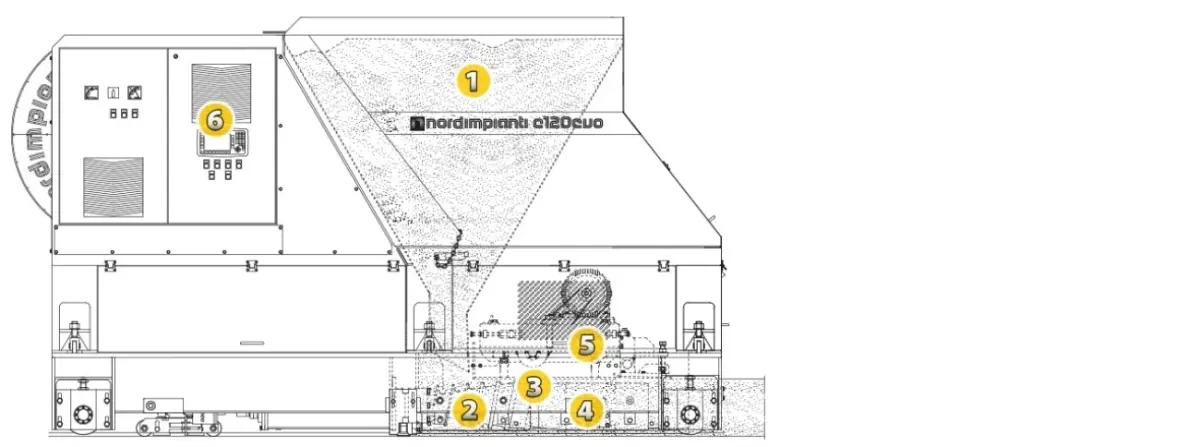

Бетон, загруженный в бункер экструдера (1), под собственным весом попадает на шнеки (2).
Далее шнеки проталкивают бетон в камеру уплотнения (3), где находятся формующие трубы (4). Формующие трубы вместе с боковыми формующими пластинами образуют пустоты в изделии без использования вибрации.
Шнеки, формующие трубы, боковые пластины и верхнее заглаживающее устройство (5) совершают колебательные движения вперед-назад, а трубы также раскачиваются, что обеспечивает отличное уплотнение бетона в каждой точке и обеспечивает отличные технические характеристики изделий.
Экструдер EVO от NORDIMPIANTI оборудован системой контроля уплотнения (6) что позволяет оператору полностью контролировать машину, чтобы уменьшить или повысить плотность бетона до требуемого значения.

Главные преимущества Экструзионных машин от NORDIMPIANTI

Высокий уровень плотности бетона

    • Все двигатели с ИНВЕРТОРНЫМ приводом обеспечивают точный контроль над машиной;
    • Идеальная обработка поверхности;
    • Точный контроль размеров плиты;
    • Машина оснащена функцией управления уровнем плотности бетона производимого изделия;

Гибкость производства

    • Высота плит от 150 мм до 520 мм;
    • Широкий спектр стандартных и индивидуальных сечений для удовлетворения любых технических требований;
    • Экструдеры EVO могут поставляться для изготовления плит шириной 2х600 мм, 1200 мм, 1250 мм, 1500 мм, 2х1200 мм или 2400 мм.

Проверенная надежность

    • Прочная конструкция;
    • Экструдеры NORDIMPIANTI получили международное признание;
    • Большинство механических частей оцинкованы для еще большей долговечности и простоты в обслуживании;
    • Комплектующие поставляются от самых известных мировых поставщиков;

Удобство для пользователя

    • Новая панель управления оператора;
    • Сбор производственных данных для анализа использования машины и производственных затрат;
    • Расходные материалы разработаны для длительного срока службы;
    • Расходные материалы спроектированы таким образом, чтобы их замена производилась за минимально короткое время;
    • Быстрый переход на изготовление различных профилей и высоты плиты;
    • Шум машины сведен к минимуму.

ООО "МАЛКО" является генеральным представительством Nordimpianti System SRL в странах СНГ.
