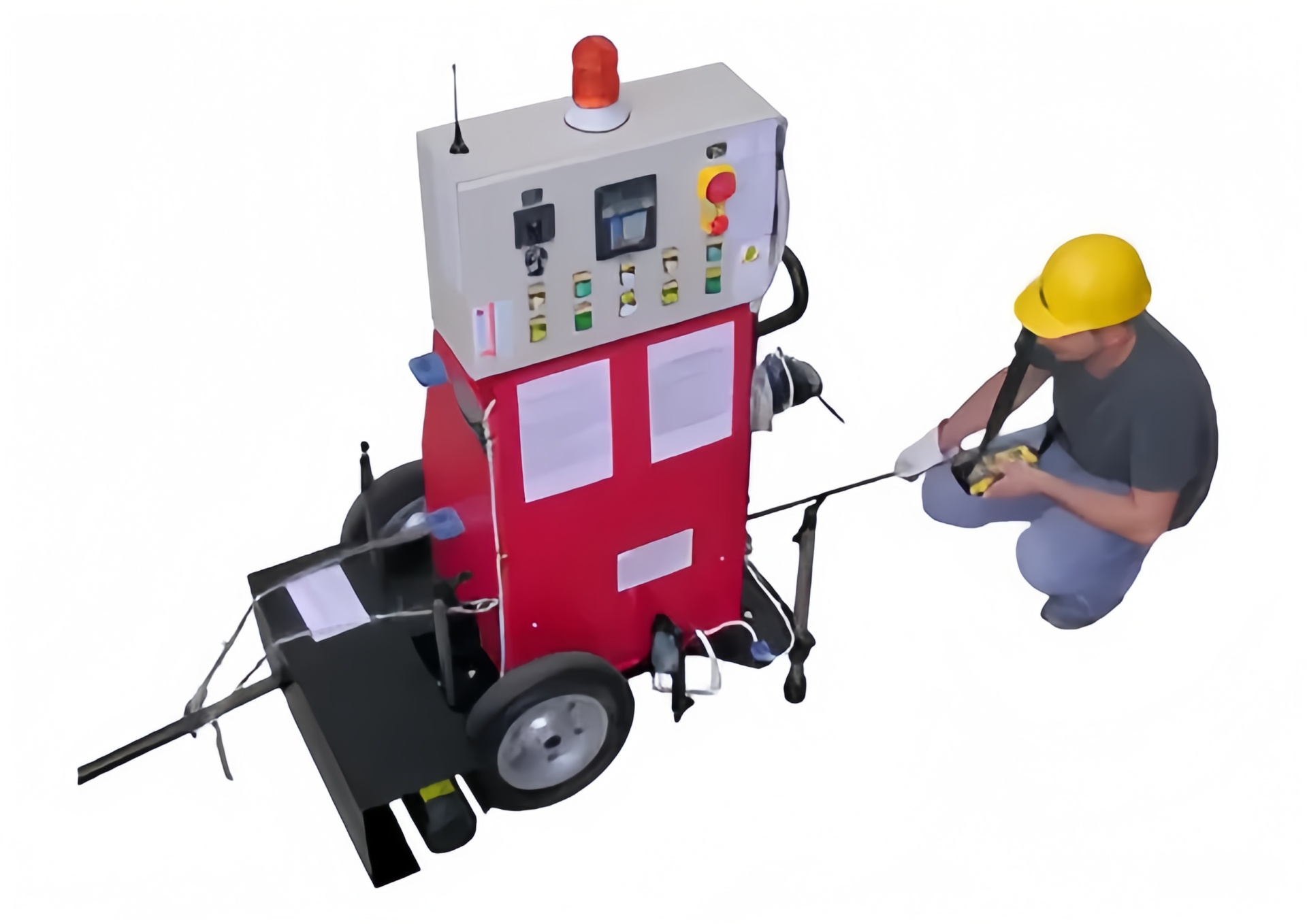

Машина для проталкивания канатов

• Возможность интегрировать ножницы для канатов (дополнительное оборудование).
• Проталкивание канатов до 100 м.
• Двойное радиоуправление для 2-х операторов.

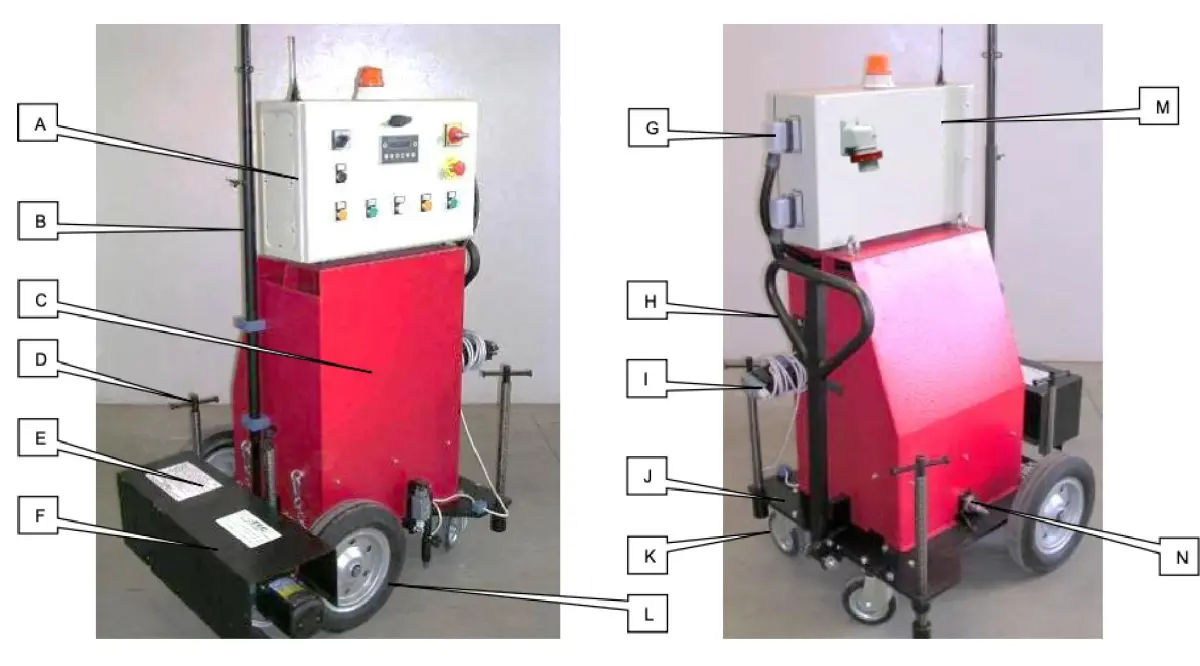

Основные компоненты и запасные части

А) Пульт управления

B) Направляющая труба для канатов

C) Группа двигателей

D) Стабилизирующие винты

E) Защитная крышка

F) Автоматические ножницы для канатов

G) Разъемы к электрической панели

H) Руль

I) Датчик безопасности

J) Рама

K) Поворотные колеса

L) Фиксированные колеса

M) Электрическая вилка

N) Винт

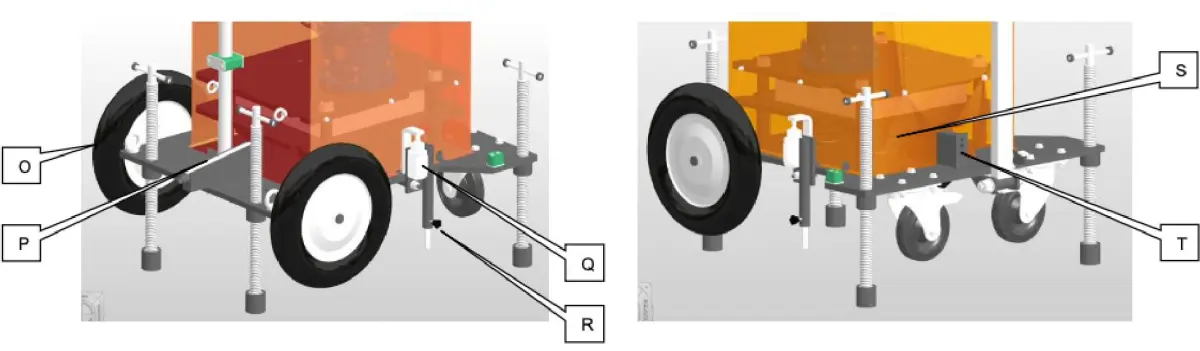

O) Подъемные рым-болты

P) Выходной канал для прядей

Q) Датчик безопасности

R) Регулирование датчика безопасности

S) Группа роликов для проталкивания пряди

T) Отверстия для вставки канатов

Оборудование SPIT.V/BIS предназначено для использования на линиях длиной до 100 м.

• Роликовый конвейер с каналами 3/8"-1/2"- 6/10"
• Устройство визуальной и акустической сигнализации
• Преобразователь для определения скорости проталкивания
• Перезаряжаемый пульт дистанционного управления с зарядным устройством
• Телескопическая трубка для направления канатов
• Цепи крепления вертлюжного узла к торцу опалубки
• Датчик безопасности для перемещения машины
• Датчик безопасности дозатора канатов
• Конический наконечник для направления каната
• Стабилизирующие винты для подъема и фиксации на земле
• Руководство по эксплуатации и техническому обслуживанию

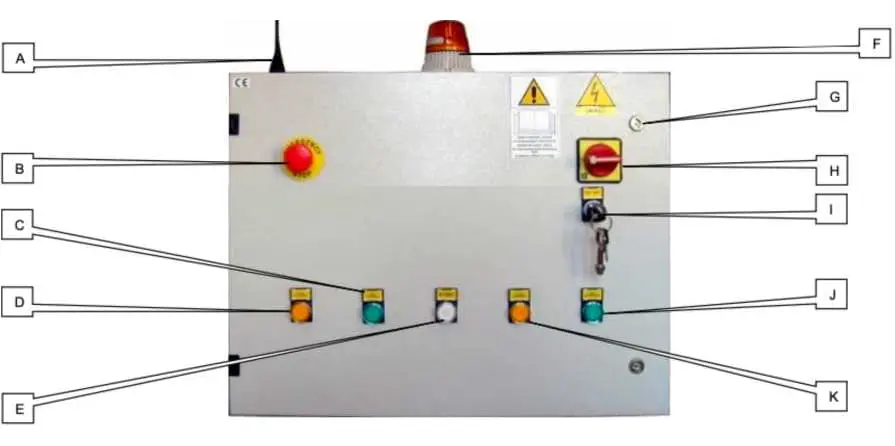

А) Антенна

B) Кнопка Аварийного Выключения / Перезагрузки

C) Кнопка “Быстрая перемотка вперед”

D) Кнопка “Замедленная перемотка вперед"

E) Кнопка “Пуск”

F) Визуальное и звуковое предупреждение

G) Замок электрической панели

H) “Выключатель питания"

I) Кнопка электрического щита / переключатель радиоуправления

J) Кнопка “Быстрого возврата"

K) Кнопка “Замедлить ход”

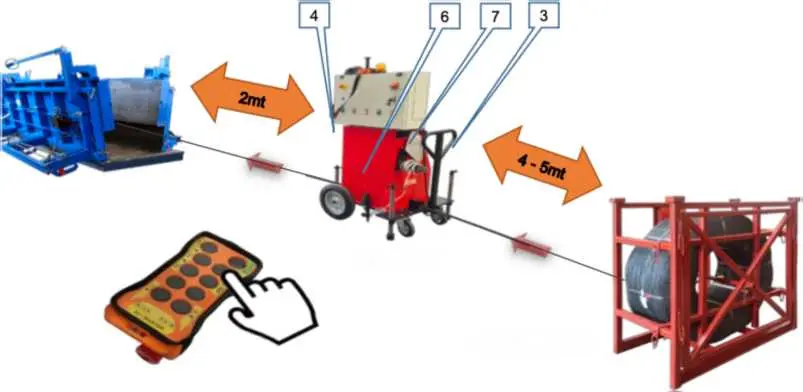

Установка

1. Расположите оборудование на расстоянии 2 м от верхней части опалубки, ориентируя его так, как показано на рисунке
2. Расположите стойку с канатами на расстоянии 4-5 метров от оборудования, как показано на рисунке
3. Ослабьте 4 стабилизирующих винта, чтобы приподнять станок на несколько сантиметров
4. Прикрепите предохранительные цепи к верхней части опалубки
5. Расположите телескопическую направляющую трубу от выходного отверстия канатов до входного отверстия в головке опалубки
6. Установите неподвижный датчик безопасности, прижав его к полу
7. Прикрепите подвижный датчик к станку и расположите его напротив контейнера с катушкой
8. Загружайте канат из контейнера в станок

Характеристики

• Длина - 1,5 м
• Ширина - 0,8 м
• Высота - 1 м
• Вес - 350 кг
• Размер канатов - 3/8”-1/2”-6/10”
• Ролики/каналы - 4/3
• Электрический мотор - 2,2 kw

• Электрическая вилка 4P - Ø
• Электрическая вилка 5P - Ø
• Радиоконтроль - Rem
• Двойной радиоконтроль (BIS) - ▲
• Датчики безопасности - ▲
• Диаметр колес - Ø38 см
• Поворотные колеса - Ø16 см
• Управление на плате - ▲
• Дистанционное управление - ▲
• Максимальное усилие проталкивания - 280 кг
• Напряжение, V/HZ - 220-380/50 В/Гц
• Производительность - 40-60м/мин
• Индикатор - ▲
• Акустический сигнал - ▲
• Стабилизаторы - ▲
• Инвертор - ▲
• Наружный срез 6 - Ø
• Шум - 85 дБ (А)
