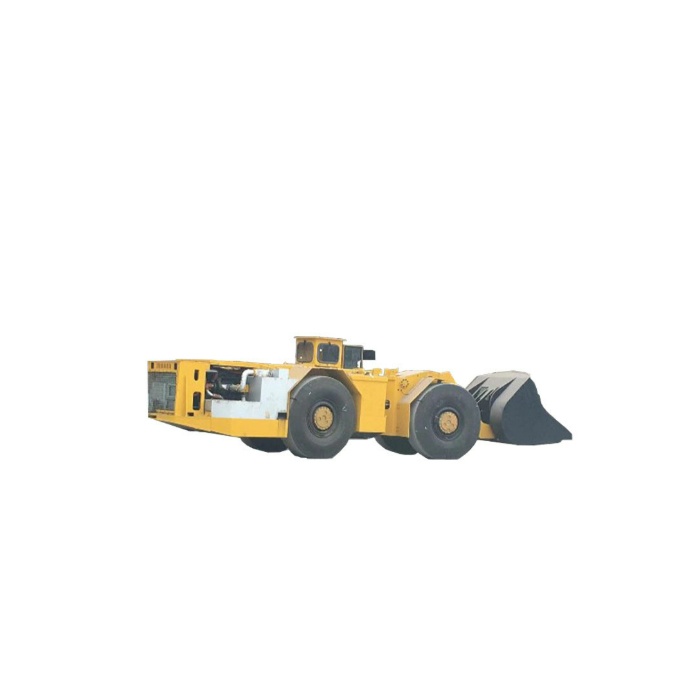

Машина погрузочно-доставочная HCY-4

Характеристики:

• Модель: HCY-4
• Максимальная высота подъема: 5060 ± 50 мм
• Максимальная высота разгрузки: 2100 мм
• Расстояние разгрузки: 1046 + 50 мм
• Угол разгрузки: 46° ± 2°
• Колесная база: 3302 ± 15мм
• Колесная база: 1658 ± 15мм
• Минимальный дорожный просвет: ≥349 мм
• Угол съезда: 12°

Скорость

• 1-я передача вперед/назад: 0 – 5, 2 км/ч
• 2-я передача вперед/назад: 0 – 10, 1 км/ч
• 3-я передача вперед/назад: 0 – 17, 2 км/ч
• 4-я передача вперед/назад: 0 – 28, 9 км/ч
• Преодолеваемый подъем:
• 24, 7%, 1-я передача 3, 6 км/ч
• 42, 6%, 1-я передача 2, 5 км/ч

Силовая передача

• Производитель: DANA Corporation
• Модель: R36425
• Тип: полная мощность, механическое переключение передач
• Количество передач: 4 вперед, 4 назад

Ведущий мост

• Производитель: DANA Corporation
• Модель: 19D2748
• Тип: жесткий с самоблокирующимся дифференциалом скольжения (NO-SPIN)

Тормозная система

• Производитель: DANA Corporation
• Тип: пружинный тормоз, гидравлический растормаживающий, рабочий тормоз, стояночный тормоз и тугой

Габаритные размеры

• Общая длина: 9916 +100 мм (ковш в горизонтальном положении)
• 9420 ±100мм (конец ковша плоский)
• Ширина: 2240 ±50мм
• Габаритная высота: 2412+50 мм (включая крышу кабины)
• Объем ковша (штабелирование по SAE): 5 м³
• Вес всей машины: 25000 кг

Двигатель

• Производитель: Deutz, Германия
• Модель: BF6M1013FC
• Тип: двухступенчатый дизельный двигатель внутреннего сгорания с водяным охлаждением
• Номинальная мощность: 200 кВт
• Скорость: 2300 об/мин
• Максимальный крутящий момент: 1050 Нм, 1400 об/мин

Гидравлический преобразователь крутящего момента

• Производитель: DANA Corporation
• Модель: C5502
• Тип: одноступенчатая трехэлементная с гидронасосным приводом
• Максимальное тяговое усилие: 290 кН
• Взрывное усилие отвала ковша: 180 кН (SAE)

Электрическая система

• Рабочее напряжение: 24 В
• Генератор: 28 В / 70 А
• Батарея: 12 В х 2, 180 Ач

Масляный цилиндр

• Внутренний диаметр цилиндра / диаметр поршневого штока х ход: Φ110 / 55 х 340 мм
• Внутренний диаметр цилиндра/диаметр поршневого штока х ход: Φ160/90 х 800 мм
• Один самосвальный цилиндр, внутренний диаметр цилиндра/диаметр активного холодного штока х ход: Φ250/110 х 380 мм

Топливный бак

• Объем топливного бака: 240 л
• Объем гидравлического бака: 450 л

Кабина

• Горизонтально расположенная кабина водителя широкая и удобная, приборы понятны с первого взгляда, работа и управление просты и точны, обзор широкий, а безопасность водителя надежна

Рулевое управление

• Угол поворота: ±40°
• Минимальный радиус поворота:
• внутри 3400 ±150 мм
• снаружи 6285±150мм
