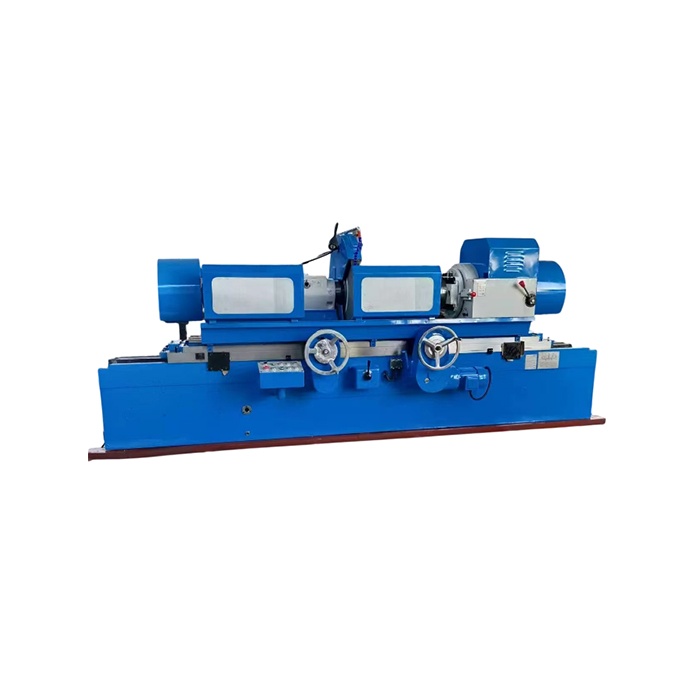

Круглошлифовальный станок для шлифовки коленчатого вала MQ8260А

Характеристики:

• Модель:  MQ8260А
• Максимальная длина шлифования: 1000 мм
• Максимальный диаметр вращения устанавливаемого вала: 580 мм
• Максимальная длина устанавливаемого вала при обработке в центрах: 1000 мм
• Максимальная длина устанавливаемого вала при обработке в патронах: 900 мм
• Максимальный диаметр шлифования: 200 мм
• Максимальный радиус обрабатываемого кривошипа: 110 мм
• Максимальный вес обрабатываемого вала: 120 кг
• Высота центров над станиной: 300 мм
• Общая мощность двигателей: 9,82 кВт

Шлифовальная бабка:

• Поперечный ход шлифовальной бабки: 185 мм
• Максимальная частота вращения шлифовального круга: 740 и 890 об/мин
• Минимальный шаг подачи шлифовальной бабки: 0,005 мм
• Размер шлифовального круга:  900 × 32 × 305 мм

Передняя бабка:

• Диапазон частот вращения изделия (Нижний предел диапазона – Верхний предел диапазона): 25 об/мин - 95 об/мин
• Поворот стола: 5 градусов
• Перемещение стола за один оборот ручной подачи:  5,88 мм
• Перемещение стола за один оборот точной подачей: 1,68 мм

Точность станка:

• Шероховатость обработки: 0,32 Ra
• Точность станка на эллипс: 0,005 мм
• Точность станка на конус: 0,01 мм

Габариты станка:

• Длина: 3566 мм
• Ширина: 2040 мм
• Высота: 1600 мм
• Вес: 5000 кг
