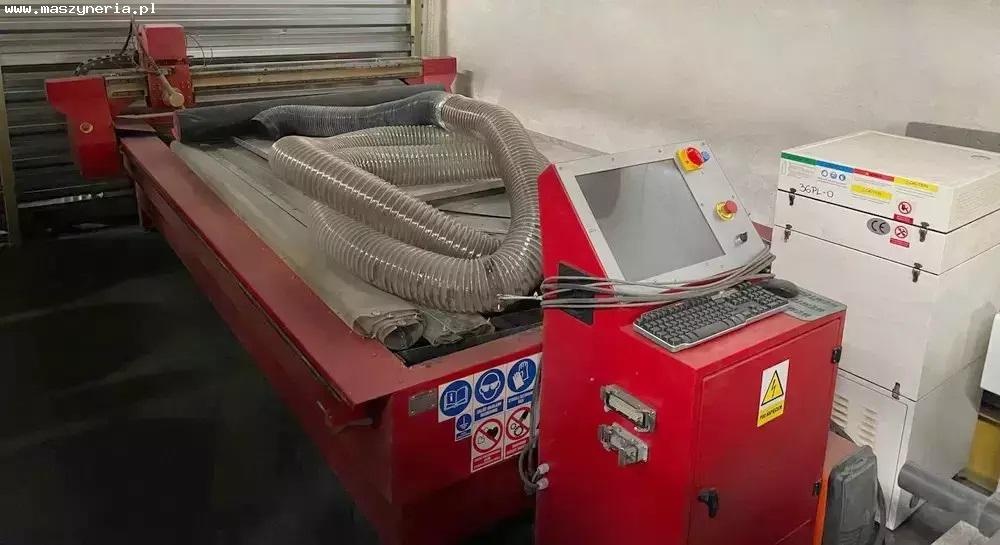

Станок плазменной резки WEMTECH Dynamic Torch 150/300

Станок плазменной резки WEMTECH Dynamic Torch 150/300 был построен в 2022 году в Польше компанией WEMTECH CNC.

Технические характеристики станка плазменной резки WEMTECH Dynamic Torch 150/300

• зона резки (Д х Ш): 3000 x 1500 мм
• максимальная скорость перемещения: 15000 мм/мин
• расстояние между резаком и металлическим листом: 0-100 мм
• привод оси: шаговые двигатели
• шарико-винтовая пара по оси Z
• всасывающее сопло: ⌀ 200 мм
• установленная мощность: 0,5 кВт
• электропитание: 230 В AC; 50 Гц
• габариты (Д х Ш х В): 3500 х 1380 х 2160 мм
• вес установки WEMTECH Dynamic Torch 150/300: 1200 кг

Технические характеристики источника плазмы THERMACUT EX-TRAFIRE 100SD EX-5-001-003

• мощность: 30-100 A
• максимальная рекомендуемая толщина резки: 35 мм
• максимальный диапазон резки: 50 мм
• максимальный диапазон прокалывания: 20 мм
• тип резака: FHT-EX®105RTX H/M
• максимальное давление на входе: 10 бар
• поток воздуха: 5,2 бар
• степень защиты: IP23S
• класс изоляции: H/F
• размеры (Д х Ш х В): 560 х 400 х 265 мм
• вес устройства: 24 кг

Оснащение станка плазменной резки WEMTECH

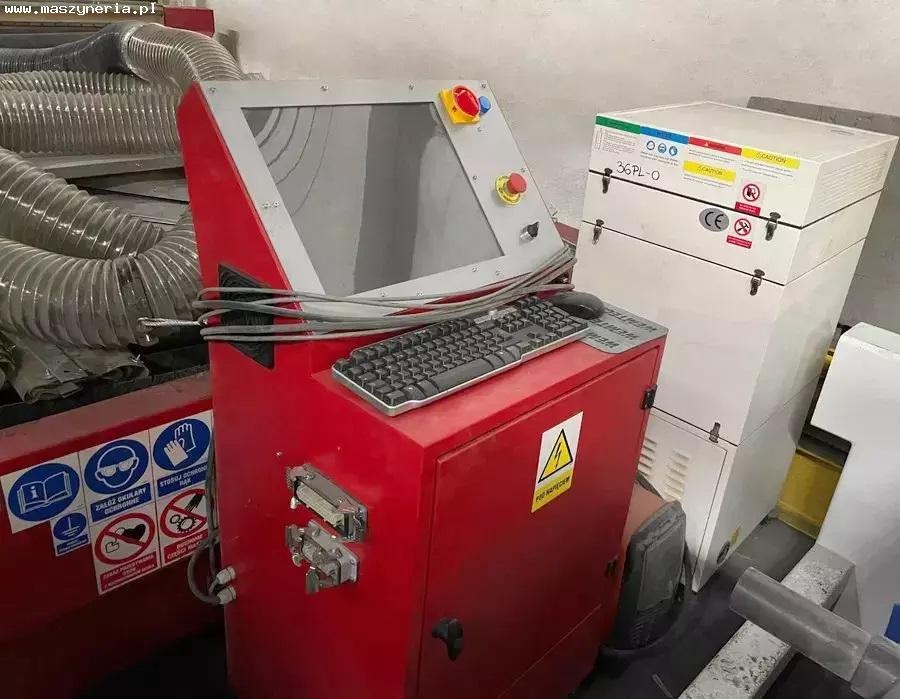

• yправление ЧПУ
• источник плазмы: THERMACUT EX-TRAFIRE 100SD EX-5-001-003

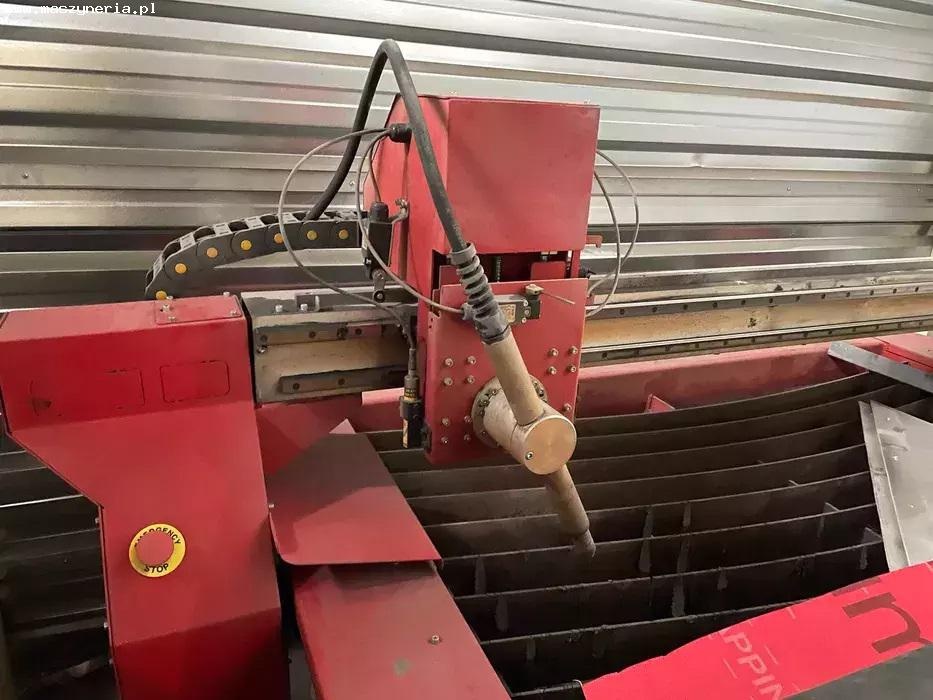

• резак с системой защиты от столкновений и регулировкой высоты THC
• стол с водяной подушкой
• секционный вытяжной стол
• двойные линейные направляющие HIWIN 20 по оси X
• линейные направляющие HIWIN 20 с двойными каретками и смазочными ниппелями по оси Y
