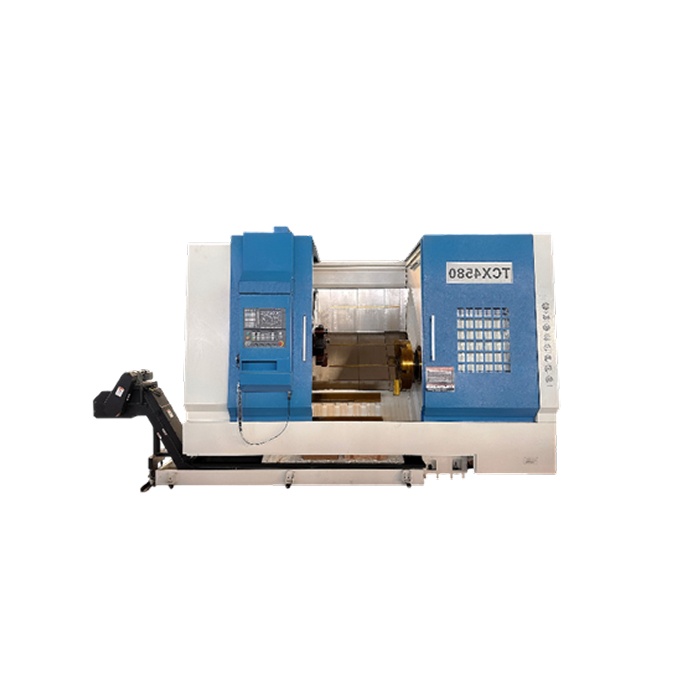

Горизонтальный токарный обрабатывающий центр TCX4580×4000

Характеристики:

• Модель: TCX4580

• Тип станины: Наклонная (45°) литая из чугуна

• Макс. диаметр обработки над станиной: 800 мм

• Макс. диаметр обработки над суппортом: 630 мм

• Макс. диаметр обработки прута: 92 мм

• Эффективная длина обработки: 4 000 мм

• Ход по оси X / Z: 430 / 4 000 мм

• Скорость быстрого хода по оси X / Z: 18 000 / 18 000 мм/мин

• Тип и макс. мощность двигателя по оси X / Z: Серводвигатель Fanuc, 3 кВт

• Тип и макс. крутящий момент привода по оси X / Z: Привод через эластичную муфту, 22 Нм

• Типоразмер и класс точности ШВП по оси X / Z: HIWIN 4010 (C3) / HIWIN 8016 (C3)

• Тип и размер направляющих по оси X / Z: Роликовые направляющие HIWIN 55 мм
• Макс. скорость вращения шпинделя: 1 500 об/мин

• Тип и макс. мощность двигателя шпинделя: Серводвигатель Fanuc, 22 кВт

• Тип и макс. крутящий момент привода шпинделя: Привод через редуктор BF, 1 144 Нм

• Диаметр отверстия шпинделя: 105 мм

• Фланец шпинделя: A2-11

• Тип и размер патрона: Гидравлический 3-кулачковый, 15″

• Тип инструментальной головки: 12-позиционная сервогидравлическая

• Размер хвостовика инструмента: BMT65, ER40, 25×25, Ø40 мм

• Макс. скорость вращения приводного инструмента: 3 000 об/мин

• Ход по оси Y: ± 75 мм

• Конус и диаметр пиноли задней бабки: MT6, 160 мм

• Ход пиноли задней бабки: 200 мм (гидравлический)

• Точность позиционирования по оси X / Z: 0.010 мм

• Точность повторного позиционирования по оси X / Z: 0.008 мм

• Точность индексации по оси С: 20″

• Система ЧПУ: Fanuc 0i-TF (5) с Manual Guide

• Вспомогательные системы:

• Программируема задняя бабка

• Программируемый гидравлический люнет

• Система удаления стружки

• Маховик ручного хода по осям XZ

• Теплообменник электрошкафа

• Система подачи СОЖ

• Централизованная система смазки

• Освещение зоны обработки

• Сигнальная лампа для оператора

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры и вес: 9 500 × 2 300 × 2 550 мм, 16 000 кг
