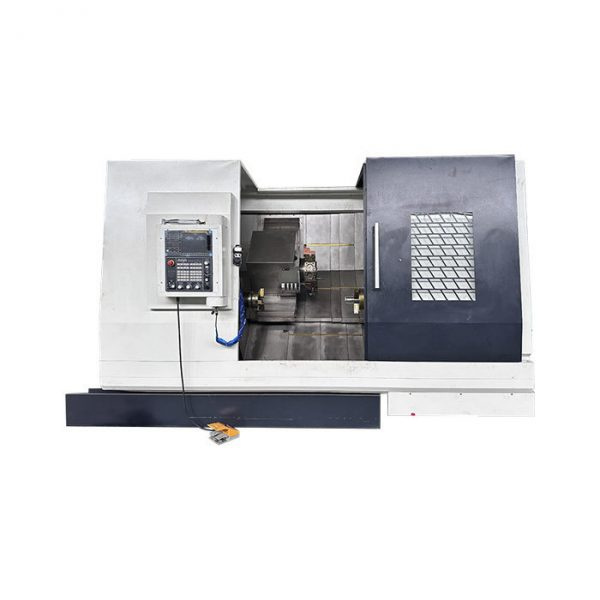

Горизонтальный токарный обрабатывающий центр TCK50-2S - это высокопроизводительное оборудование, предназначенное для точной обработки деталей на станке с ЧПУ. Он обладает широким спектром функций, позволяющих выполнять различные операции токарной обработки с высокой степенью точности и эффективностью.
Характеристики:
- Модель: TCK50-2S
- Тип станины: Цельнолитая чугунная наклонная (45°)
- Максимальная длина обработки: 1000 / 1500 мм
- Максимальный диаметр обработки над станиной: 520 мм
- Максимальный диаметр обработки над суппортом: 280 мм
- Ход по оси X: 260 мм
- Ход по оси Z1: 1000 / 1500 мм
- Ход по оси Z2: 1000 / 1500 мм
- Скорость ускоренного хода по оси X / Z1 / Z2: 20000 мм/мин
- Направляющая по оси X / Z1 / Z2: Hiwin P-class 45 мм
- ШВП по оси X: Hiwin C3-class 32/10 мм с двойной гайкой
- ШВП по оси Z1 / Z2: Hiwin C3-class40/10 мм с двойной гайкой
- Точность позиционирования: 0.008 мм (стандарт GB/T 16462.1-2007)
- Точность повторного позиционирования: 0.005 мм (стандарт GB/T 16462.1-2007)
- Отверстие основного шпинделя: A2-8, 88 мм
- Диаметр сквозного отверстия основного шпинделя: 70 мм
- Двигатель основного шпинделя: Серводвигатель 15 (18.5) кВт
- Скорость вращения основного шпинделя: 2500 об/мин
- Патрон основного шпинделя: 10” 3-кулачковый гидравлический
- Отверстие контршпинделя: A2-6, 66 мм
- Диаметр сквозного отверстия контршпинделя: 50 мм
- Двигатель контршпинделя: Серводвигатель 7.5 (11) кВт
- Скорость вращения контршпинделя: 4500 об/мин
- Патрон контршпинделя: 8” 3-кулачковый гидравлический

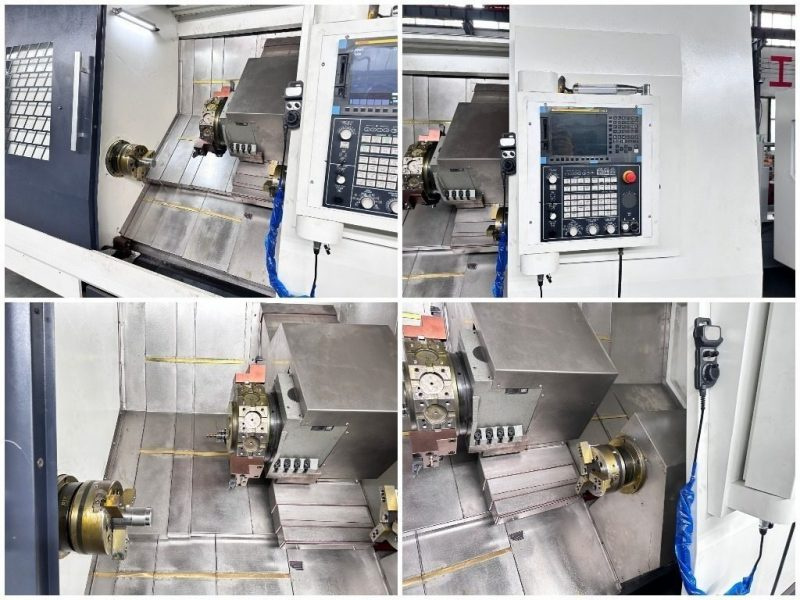

- Держатель инструмента:
- Diamond Heart 12-позиционный BMT55
- + 3 осевых приводных блока
- + 3 радиальных приводных блока
- Ход по оси Y: 90 мм
- Точность индексации оси C: 8″
- Система ЧПУ: Fanuc 0i TF1
- Система удаления стружки: Цепной конвейер с баком
- Система смазки направляющих и ШВП: Автоматическая Japanese Valley
- Параметры электропитания: 380 В / 50 Гц
- Габаритные размеры: 4500 / 5000 х 2200 х 2450 мм
- Вес: 4400 / 4800 кг
