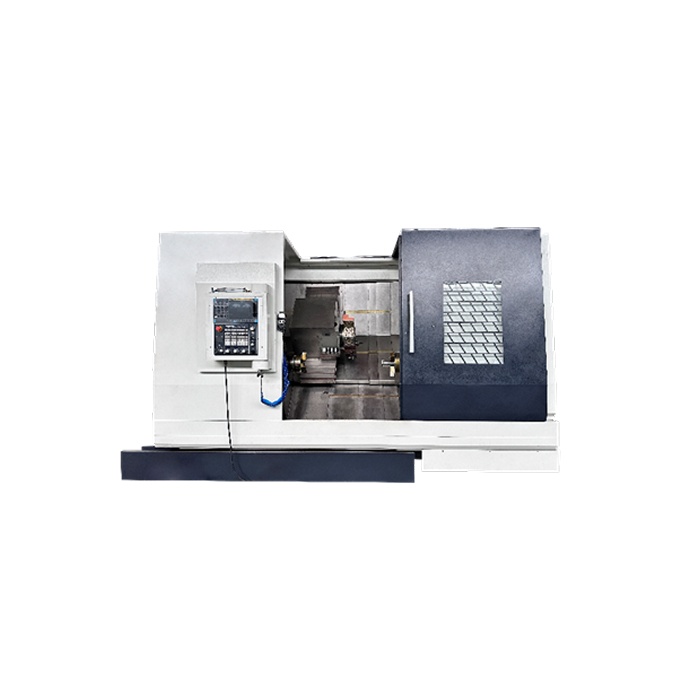

Горизонтальный токарный обрабатывающий центр TCX3675/2S

Характеристики:

• Модель: TCX3675/2S

• Тип станины: Наклонная (45°) литая из чугуна

• Макс. диаметр устанавливаемой заготовки: 400 мм

• Макс. диаметр обработки над станиной: 360 мм

• Макс. диаметр обработки над суппортом: 220 мм

• Макс. диаметр обработки прута: 40 мм

• Эффективная длина обработки: 750 мм

• Ход по оси X / Z1 / Z2: 250 / 600 / 600 мм

• Скорость быстрого хода по оси X / Z1 / Z2: 20 000 / 20 000 / 20 000 мм/мин

• Тип и макс. мощность двигателя по оси X / Z1 / Z2: Серводвигатель GSK 3 / 3 / 3 кВт

• Тип и макс. крутящий момент привода по оси X / Z1 / Z2: Привод через эластичную муфту, 22 Нм

• Типоразмер и класс точности ШВП по оси X / Z: 4010 (C3) / 4010 (C3) / 4010 (C3)

• Тип и размер направляющих по оси X / Z: Роликовые направляющие 45 мм

• Макс. скорость вращения шпинделя: 6 000 об/мин

• Макс. скорость вращения контршпинделя: 6 000 об/мин

• Тип и макс. мощность двигателя шпинделя: Мотор-шпиндель, 15 кВт

• Тип и макс. мощность двигателя контршпинделя: Мотор-шпиндель, 15 кВт

• Тип и макс. крутящий момент привода шпинделя: Привод через эластичную муфту, 125 Нм

• Тип и макс. крутящий момент привода контршпинделя: Привод через эластичную муфту, 125 Нм

• Конус, диаметр и фланец шпинделя: MT6, 52 мм, A2-5

• Конус, диаметр и фланец контршпинделя: MT6, 52 мм, A2-5

• Тип и размер патрона: Гидравлический 3-кулачковый, 6″

• Тип и размер патрона контршпинделя: Гидравлический 3-кулачковый, 6″

• Тип инструментальной головки: 12-позиционная приводная, BMT55

• Макс. скорость вращения приводного инструмента: 3 000 об/мин

• Точность позиционирования по оси X / Z1 / Z2: 0.008 / 0.008 / 0.008 мм

• Точность повт. позиционирования по оси X / Z / Z2: 0.005 / 0.005 / 0.005 мм

• Точность индексации по оси С1 / С2: 10″ / 10″

• Система ЧПУ: GSK 988 TA

• Вспомогательные системы:

• Централизованная система смазки

• Система подачи СОЖ

• Система удаления стружки

• Маховик ручного хода по осям XZ

• Освещение зоны обработки

• Сигнальная лампа для оператора

• Параметры электропитания: 380 В / 50 Гц

• Габаритные размеры: 4 000 × 2 200 × 2 450 мм

• Вес: 4 000 кг
