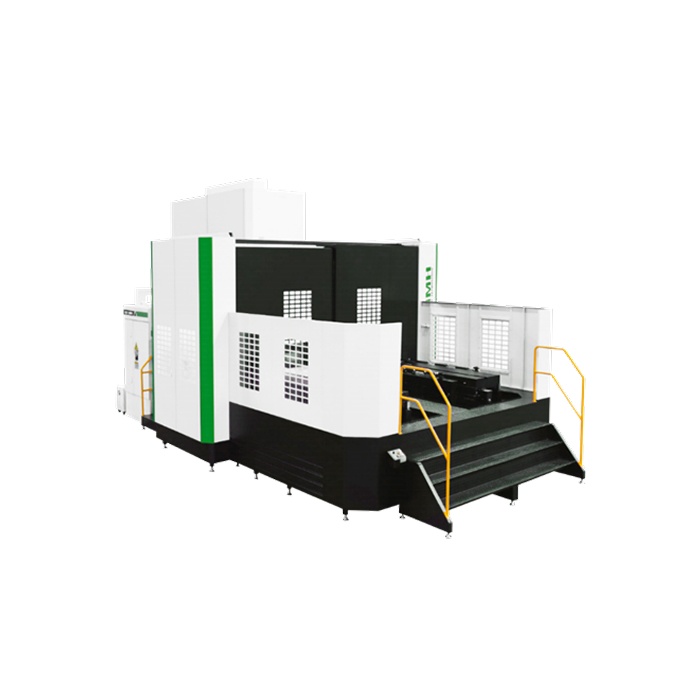

Горизонтальный фрезерный обрабатывающий центр HME80S

Характеристики:

• Модель: HME80S

• Размер рабочего стола: 800 × 800 мм

• Допустимая нагрузка на рабочий стол: 2 000 кг

• Расстояние от торца шпинделя до центра рабочего стола: 200 – 1 200 мм

• Расстояние от центра шпинделя до поверхности стола: 150 – 1 150 мм

• Ход по оси X (поперечный ход колонны): 1 300 мм

• Ход по оси Y (вертикальный ход шпинделя): 1 000 мм

• Ход по оси Z (продольный ход стола): 1 000 мм
• Угол поворота по оси B (поворот рабочего стола): 360°

• Скорость подачи: 7 м/мин

• Скорость ускоренного хода по оси X / Y / Z: 20 / 20 / 15 м/мин

• Скорость поворота по оси B: 10 об/мин

• Скорость вращения шпинделя: 6 000 об/мин

• Конус шпинделя: BT50

• Двигатель шпинделя: Fanuc βiIP30 15(18.5) кВт, 143 Нм

• Двигатель оси X / Z: Fanuc βiS40 3 кВт, 36 Нм

• Двигатель оси Y: Fanuc βiS30B 3 кВт, 27 Нм

• Двигатель оси B: Fanuc βiS30 3 кВт, 27 Нм

• Привод по оси X / Y / Z ШВП с двойной гайкой: PMI/HIWIN

• Направляющие по оси X / Y / Z: Роликовые направляющие PMI/HIWIN

• Точность позиционирования по оси X / Y / Z: 0.012 мм

• Точность повторного позиционирования по оси X / Y / Z: 0.008 мм

• Точность позиционирования по оси B: 5 с

• Точность повторного позиционирования по оси B: 2 с

• Магазина инструментов: Цепной, 24 позиции

• Макс. длина инструмента: 300 мм

• Макс. вес инструмента: 15 кг

• Макс. диаметр инструмента (при полной загрузке): 105 мм

• Макс. диаметр инструмента (без соседних): 200 мм

• Время смены инструмента: 3.8 с

• Система ЧПУ: FANUC 0i-MF (1)

• Основные вспомогательные системы:

• Система удаления стружки

• Система охлаждения электрошкафа

• Система охлаждения масла
• Система обдува шпинделя

• Параметры электропитания: 35 кВА / 380 В / 50 Гц

• Габаритные размеры: 5 300 × 4 000 × 3 700 мм

• Вес: 17 000 кг
