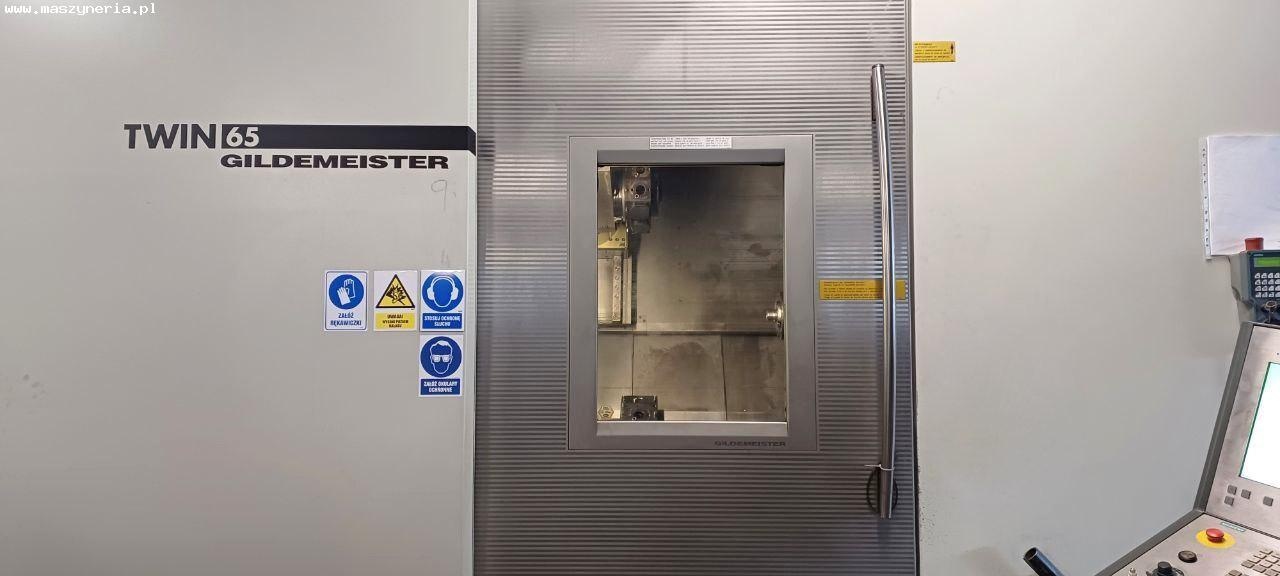

Токарный станок с ЧПУ GILDEMEISTER TWIN 65 был построен в 2005 году в Германии компанией GILDEMEISTER Drehmaschinen GmbH.
Технические характеристики токарного станка с ЧПУ GILDEMEISTER TWIN 65
Общие данные
- количество осей: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3)
- подача по оси X1/X2/X3: 300/180/175 мм
- подача по оси Y1/B: ± 40/600 мм
- подача по оси Z1/Z2/Z3: 650/650/670 мм
- быстрая траверса по оси X1/X2/X3: 30/30/15 м/мин
- быстрая траверса по оси Y1: 15 м/мин
- быстрая траверса по оси Z1, Z2, Z3: 30 м/мин
- крутящий момент по оси X1/X2/X3: 6/6/10,5 Нм
- крутящий момент по оси Y1: 6 Нм
- крутящий момент по оси Z1, Z2, Z3: 10,5 Нм
- количество инструментальных револьверных головок: 2
- количество шпинделей: 2
- расстояние между шпинделями: 900 мм
- уровень шума: 77 дБ
- мощность подключения: 75 кВА
- электропитание: 400 В; 50 Гц
- габариты с учетом транспортера стружки (Д х Ш х В): 5032 х 3048 х 2445 мм
- вес станка GILDEMEISTER TWIN 65: 10000 кг
Главный шпиндель
- максимальная скорость вращения: 5000 об/мин
- максимальный диаметр прутка: 62 мм
- диаметр держателя: 175 мм
- мощность привода: 25 кВт
- максимальный крутящий момент: 270 Нм
- ось C
- точность индексации оси C: ± 0,002 мм
- cкорость вращения оси С: 2000 об/мин

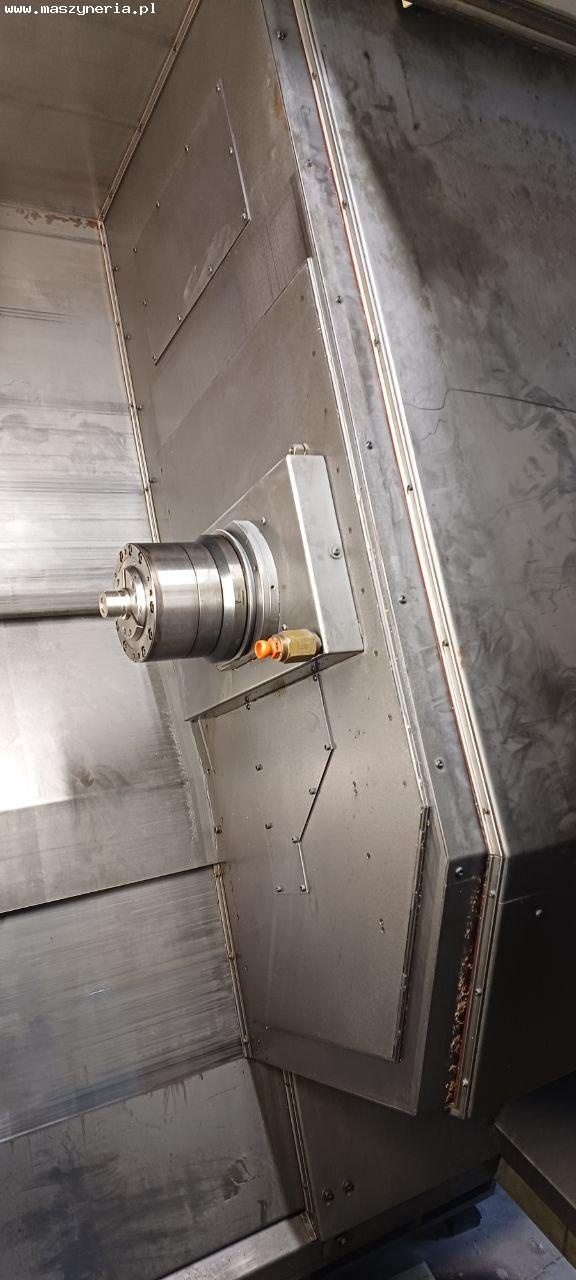

Контршпиндель
- максимальная скорость вращения: 5000 об/мин
- максимальный диаметр прутка: 65 мм
- диаметр держателя: 200 мм
- максимальный крутящий момент: 230 Нм
- ось C
- точность индексации оси C: ± 0,002 мм
- cкорость вращения оси С: 2000 об/мин

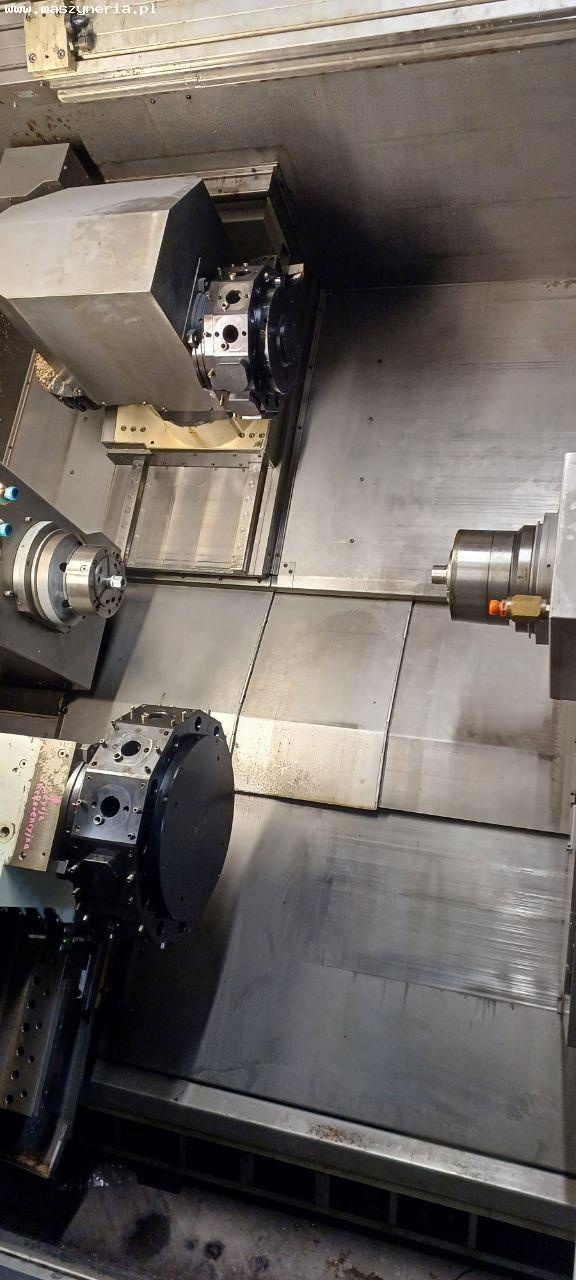

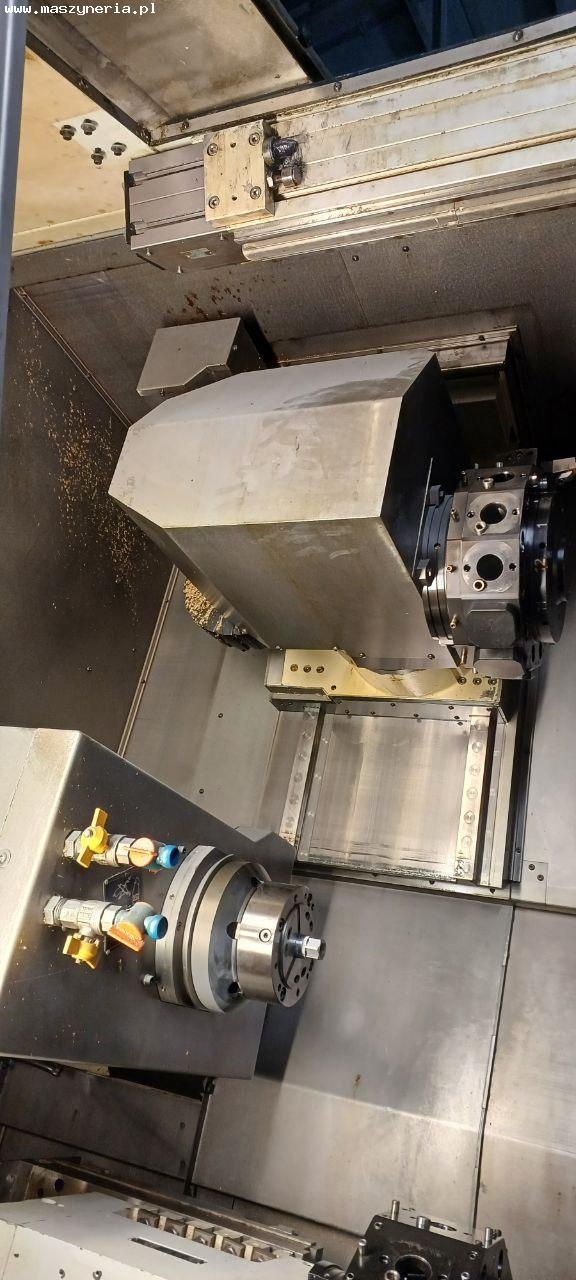

Инструментальные головки
- производительность (верхняя револьверная головка/нижняя револьверная головка): 12/12
- диаметр резцедержателя по DIN 69880: 30/40 мм
- максимальная скорость вращения: 4000 об/мин
- мощность привода (40/100% ED): 11,7/8,4 кВт
- максимальный крутящий момент (40/100% ED): 28/20 Нм
Оснащение токарного станка GILDEMEISTER
- yправление ЧПУ: SIEMENS SINUMERIK 840D
- ось Y
- контршпиндель

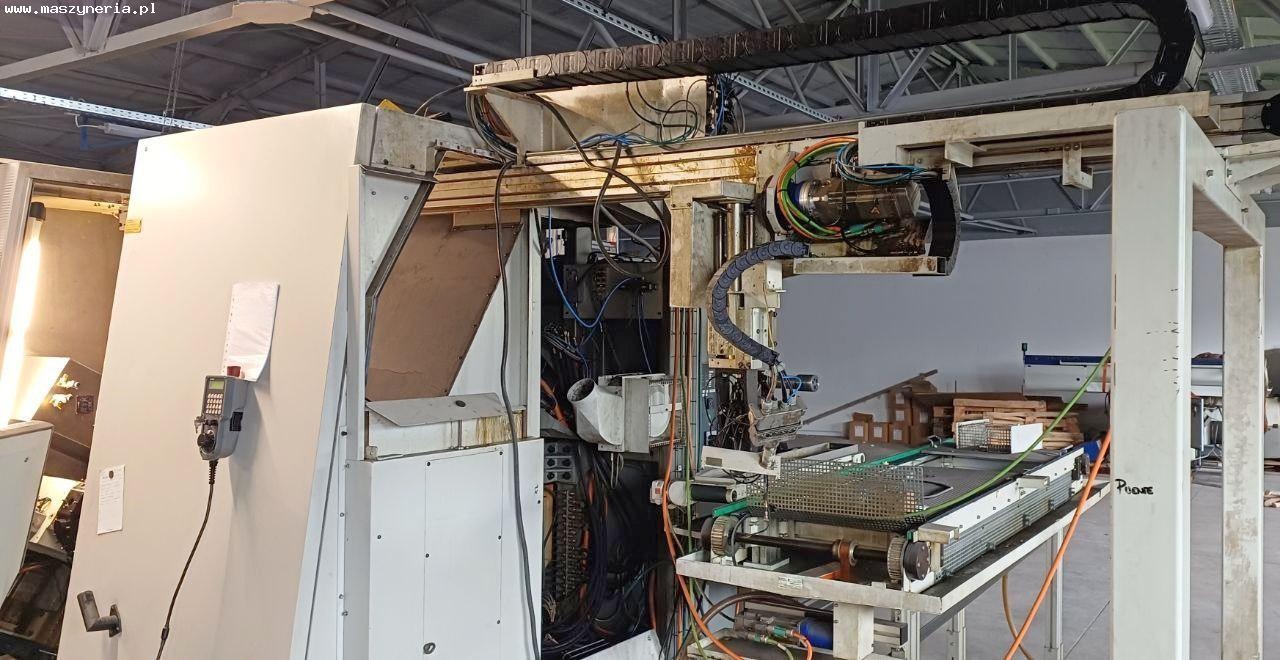

- податчик прутка
- конвейер стружки
