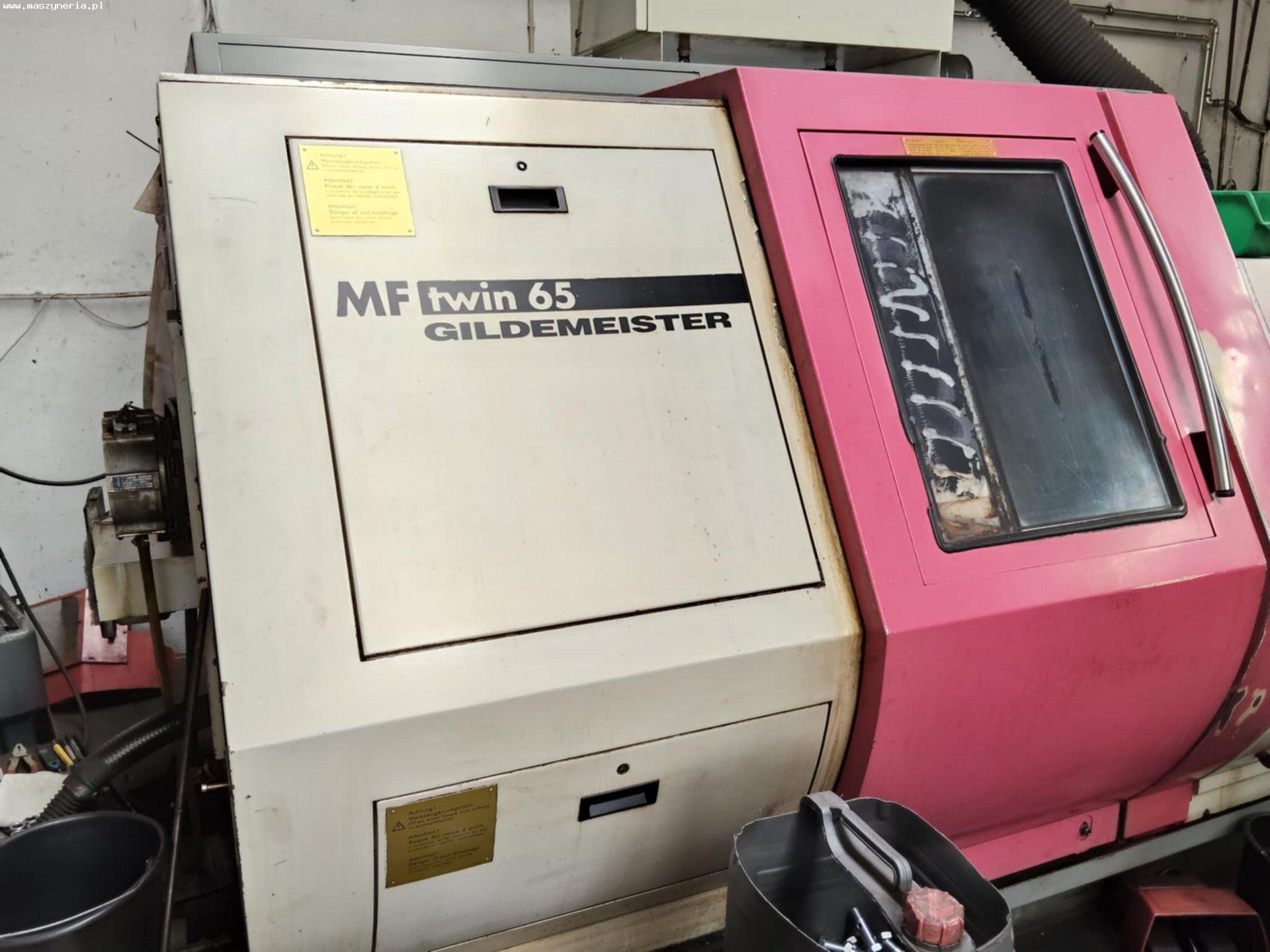

Токарный станок с ЧПУ GILDEMEISTER MF twin 65

Токарный станок с ЧПУ GILDEMEISTER MF twin 65 был построен в 2000 году в Германии компанией GILDEMEISTER Drehmaschinen GmbH.

Технические характеристики двухшпиндельного токарного станка с ЧПУ GILDEMEISTER MF twin 65

Общие данные

• количество осей: 4 (X1,X2,Z1,Z2)
• поворот над станиной: 240 мм
• максимальный диаметр точения: 200 мм
• максимальная длина точения: 600 мм
• подача по оси X1,X2: 190 мм
• подача по оси Z1,Z2: 555 мм
• быстрое перемещение по осям X1,X2: 20 м/мин
• быстрое перемещение по оси Z1,Z2: 30 м/мин
• усилие подачи по оси X1,X2: 4 кН
• усилие подачи по оси Z1,Z2: 7 кН
• разрешение по всем осям: 0,001 мм
• количество шпинделей: 2
• расстояние между шпинделями: 800 мм
• количество револьверных головок: 2
• угол наклона станины: 45°
• тип направляющих: роликовые направляющие
• объем масляного бака: ок. 25 л
• мощность масляного насоса: 2,2 кВт
• максимальное давление масляного насоса: 80 бар
• объем бака для охлаждающей жидкости: 200 л
• мощность насоса охлаждения: 1,65 кВт
• расход охлаждающей жидкости (при 6 бар): 50 л/мин
• уровень шума: 78 дБ(А)
• электропитание: 3x 400 В; 50 Гц
• вес станка GILDEMEISTER MF twin 65, включая шкаф управления: ок. 6500 кг

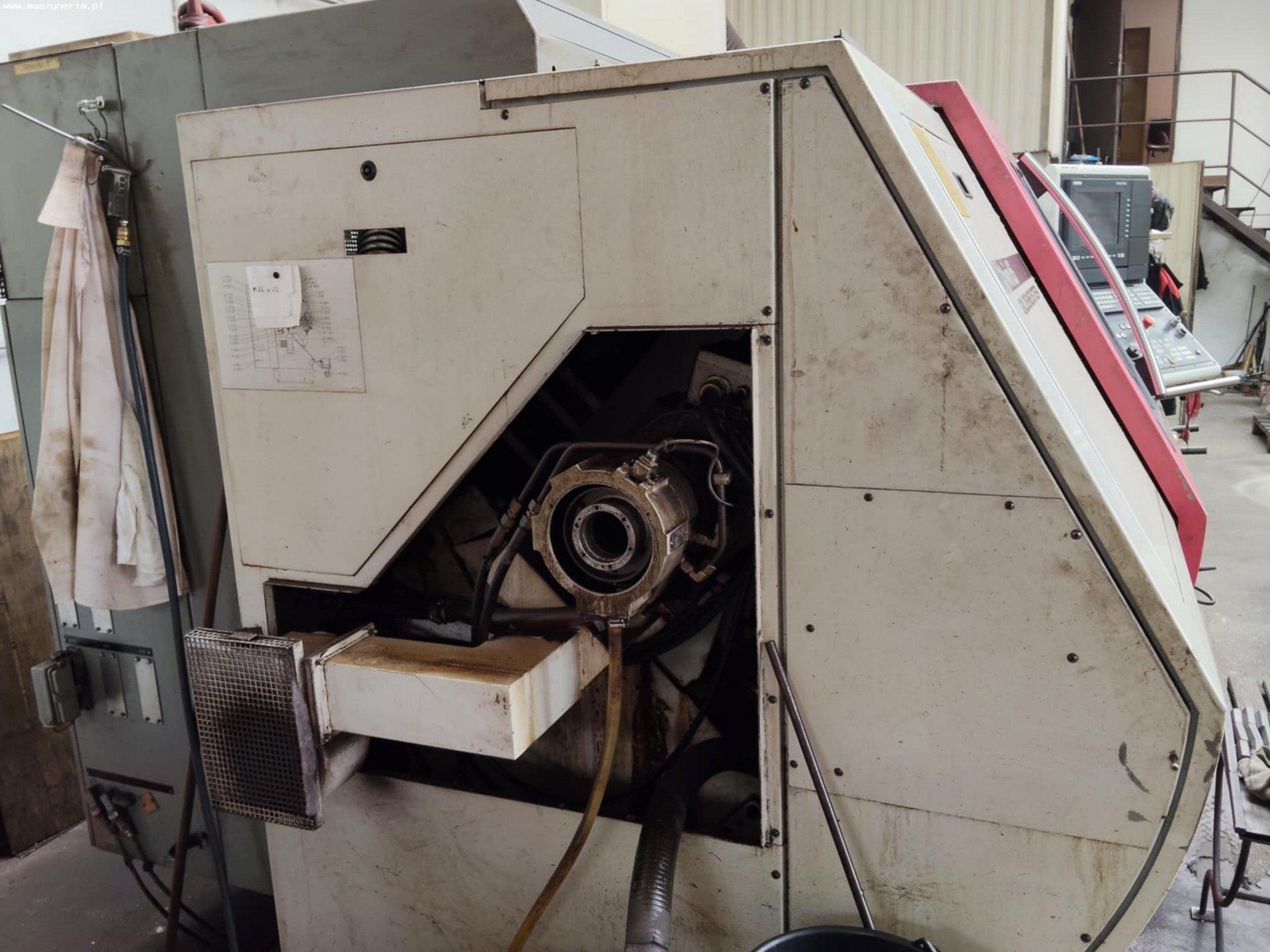

Главный шпиндель

• скорость вращения: 25-5000 об/мин
• номинальная скорость вращения: 850 об/мин
• максимальный диаметр прутка: 65 мм
• отверстие шпинделя: 79 мм
• наконечник шпинделя: 170 h5 мм
• диаметр торцевого подшипника: 120 мм
• максимальный диаметр зажимного патрона: 200 мм
• мощность привода (40/100% ED): 28/21 кВт
• максимальный крутящий момент (40/100% ED): 320/240 Нм
• ось C
• быстрое перемещение по оси C: 250 об/мин
• крутящий момент по оси С: 200 Нм
• разрешение по оси C: 0,025°

Контршпиндель

• скорость вращения: 31-6300 об/мин
• номинальная скорость вращения: 1000 об/мин
• максимальный диаметр прутка: 42 мм
• отверстие шпинделя: 56 мм
• наконечник шпинделя: 140 h5 мм
• диаметр торцевого подшипника: 90 мм
• максимальный диаметр зажимного патрона: 200 мм
• мощность привода (40/100% ED): 18/14 кВт
• максимальный крутящий момент (40/100% ED): 130/173 Нм
• ось C
• быстрое перемещение по оси C: 250 об/мин
• крутящий момент по оси С: 120 Нм
• разрешение по оси C: 0,025°

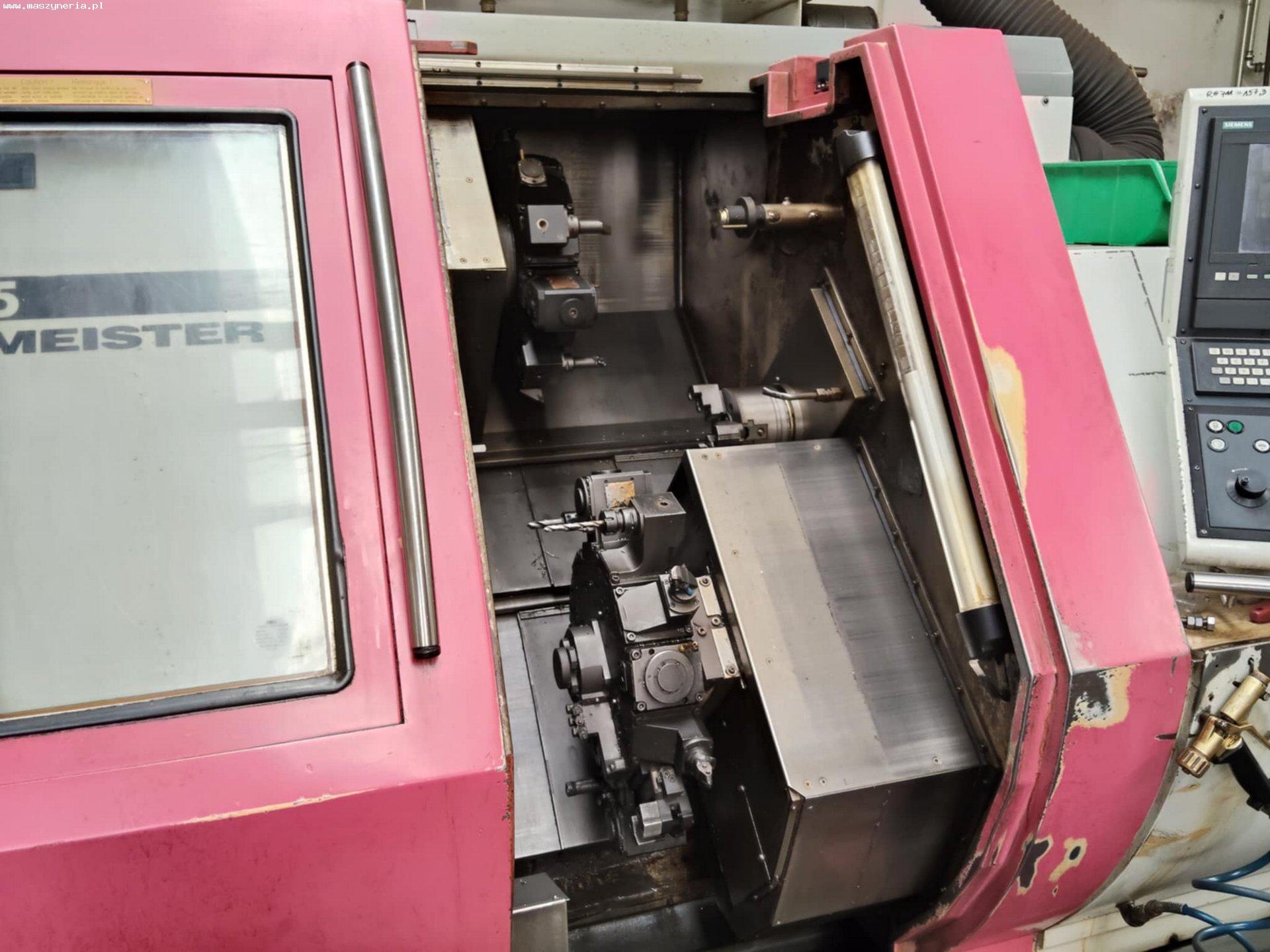

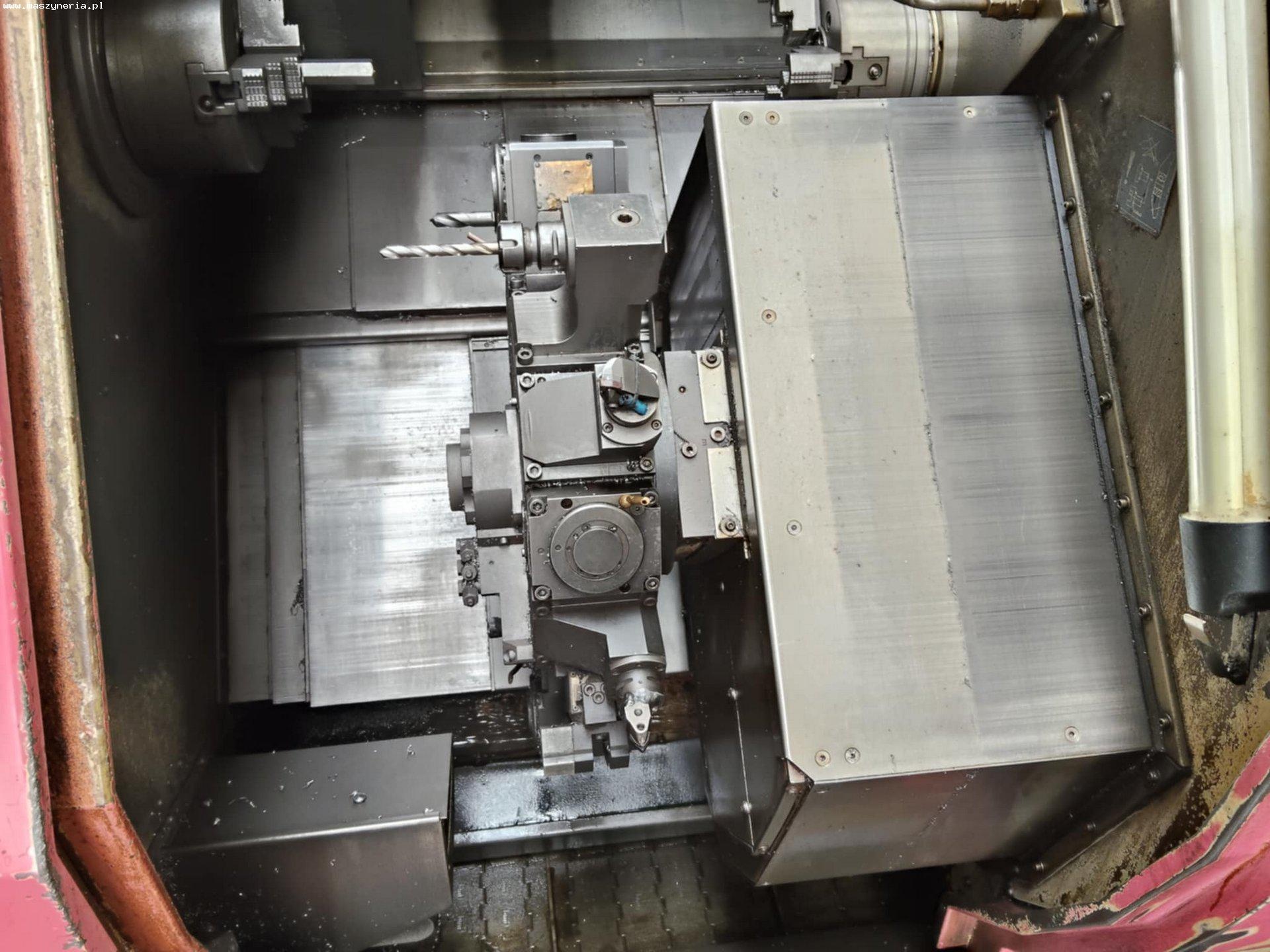

Инструментальные головки

• производительность (верхняя головка / нижняя головка): 12/12
• диаметр резцедержателя по DIN 69880: 30 мм
• скорость вращения: 40-4000 об/мин
• мощность привода (100% ED): 5 кВт
• максимальный крутящий момент (100% ED): 16 Нм

Оснащение токарного станка GILDEMEISTER

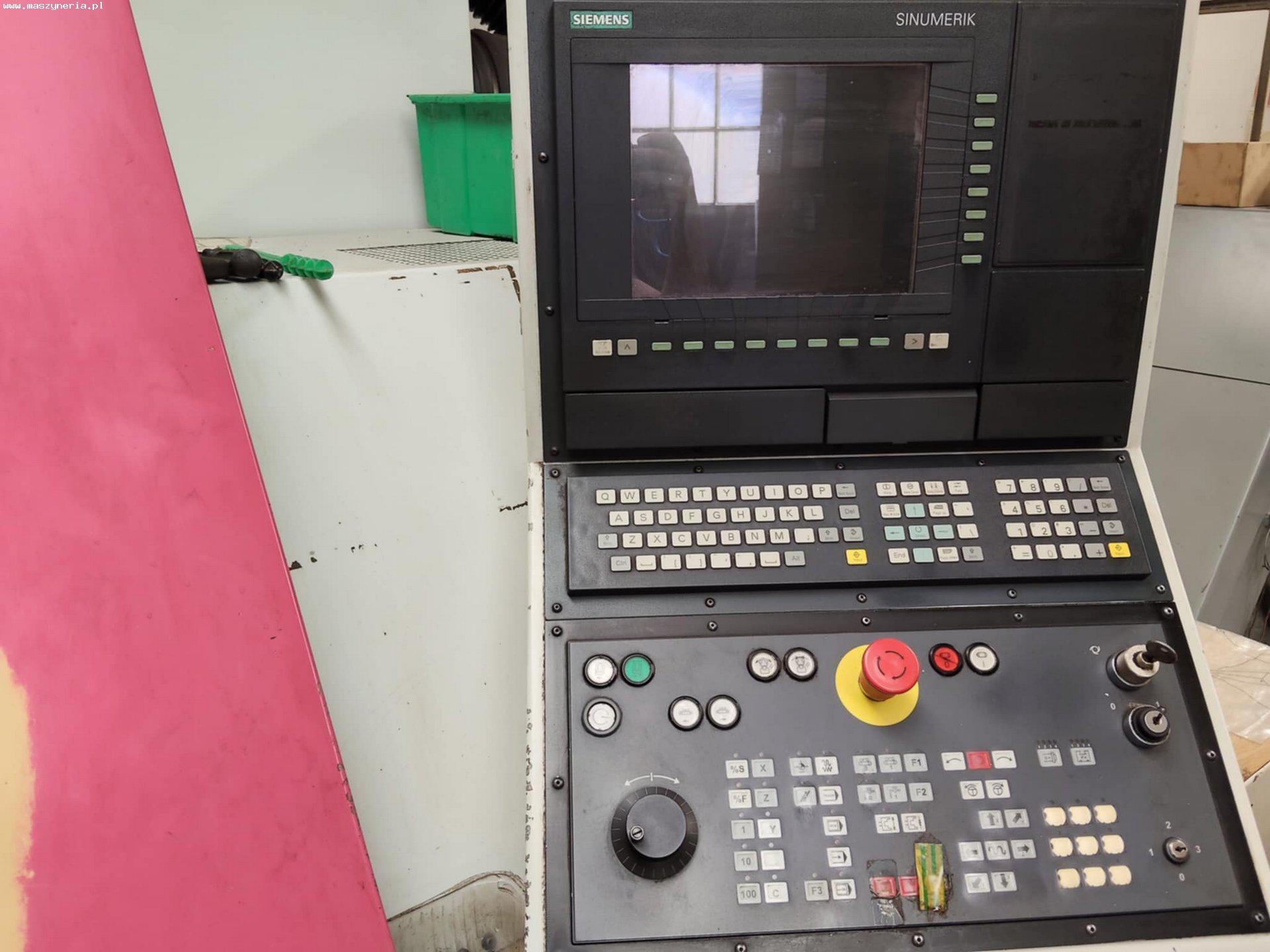

• yправление ЧПУ: SIEMENS SINUMERIK
• контршпиндель
• 12-позиционная револьверная головка (2 шт.)
• приводные инструменты
