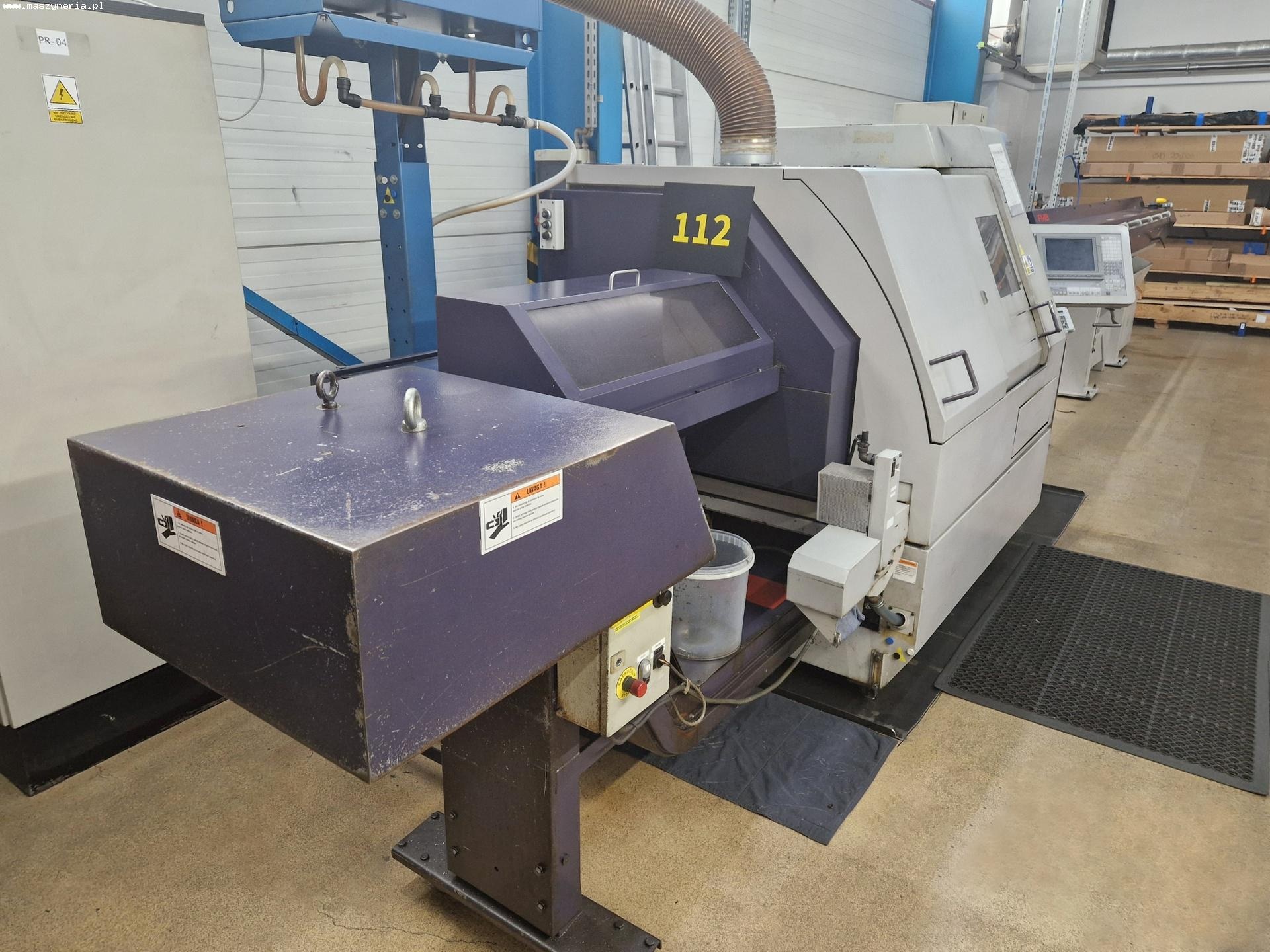

Токарный станок с ЧПУ CITIZEN M32 V

Токарный станок с ЧПУ CITIZEN M32 V был создан в 2003 году в Японии компанией CITIZEN WATCH CO., LTD.

Технические характеристики токарного центра с ЧПУ CITIZEN M32 V

Общие данные

1. количество осей: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
2. подача по оси X1/X2/X3: 108/120/238 мм
3. подача по оси Y1/Y2: 275/44 мм
4. подача по оси Z1/Z2/Z3: 325/202/410 мм
5. быстрое перемещение по осям X1, Y1, Z1, X2, Z2, X3, Z3: 20 м/мин
6. быстрая траверса по оси Y2: 8 м/мин
7. длина шины: 2500 мм
8. максимальная длина прутка в устройстве подачи прутка: 4200 мм
9. высота центра: 1132 мм
10. максимальное количество инструментов: 22 + α, из них:

— инструменты на станции 1: 5

— приводные инструменты на станции 1: 4

— инструменты на станции 2: 10 + α

— инструменты в держателе контршпиндель: 3

1. максимальные размеры инструмента:

— станция 1: 16 x 16 x 130 мм

— станция 2: 16 x 16 x 90 мм

— станция 2 (втулка): ⌀ 25,4 мм

— держатель подшпинделя (втулка): ⌀ 25,4 мм

1. максимальный диаметр инструмента, установленного во вращающийся держатель станции 1 (сверло и фреза с хвостовиком): 10 мм
2. максимальный диаметр инструмента во вращающемся держателе станции 2:

— сверло и фреза с хвостовиком: 10 мм

— продольный резец: 60 x 15,875 мм; 63 x 16 мм

— боковая фреза: 60 x 25,4 мм; 63 x 22 мм

— периферийная фреза: 32 x 10 мм

— многоугольная фреза: 80 x 15,875 мм

1. мощность двигателя привода направляющей втулки (10 мин/непрерывная работа): 1,5/0,75 кВтм
2. ощность шпинделя инструментальной станции 1: 1 кВт
3. мощность шпинделя инструментальной станции 2 (10 мин/непрерывная работа): 1,5/0,75 кВт
4. мощность серводвигателя задней инструментальной станции: 0,75 кВт
5. объем бака для охлаждающей жидкости: 170 л
6. габариты (Д х Ш х В): 2770 х 1370 х 1820 мм
7. вес станка CITIZEN M32 V: 3200 кг

Главный шпиндель

1. максимальный диаметр вращения: 32 мм
2. максимальная длина вращения: 320 мм
3. мощность сверления (торцевая обработка): 12 мм
4. возможность нарезания резьбы (торцевая обработка): M10
5. скорость вращения: 200-8000 об/мин
6. скорость вращения инструмента: 200-5000 об/мин
7. изменение частоты вращения: бесступенчатое, S + 4-значное числовое значение
8. диаметр отверстия шпинделя: 36 мм
9. мощность привода (15 мин/непрерывная работа): 5,5/3,7 кВт
10. индексация шпинделя: 1°
11. ось C
12. индексация оси C: 0,001°

Контршпиндель

1. производительность сверления (обратная обработка): 10 мм
2. возможность нарезания резьбы (обратная обработка): M8
3. скорость вращения: 200-7000 об/мин
4. скорость вращения инструмента: 200-5000 об/мин
5. изменение частоты вращения: бесступенчатое, S + 4-значное числовое значение
6. максимальная длина выступания заготовки из контршпиндель: 65 мм
7. максимальная длина заготовки при захвате передней стороны из контршпиндель: 145 мм
8. максимальный диаметр держателя: 32 мм
9. мощность привода (15 мин/непрерывная работа): 2,2/1,5 кВт
10. индексация шпинделя: 1°
11. ось C
12. индексация оси C: 0,001°

Оснащение токарного станка с ЧПУ CITIZEN

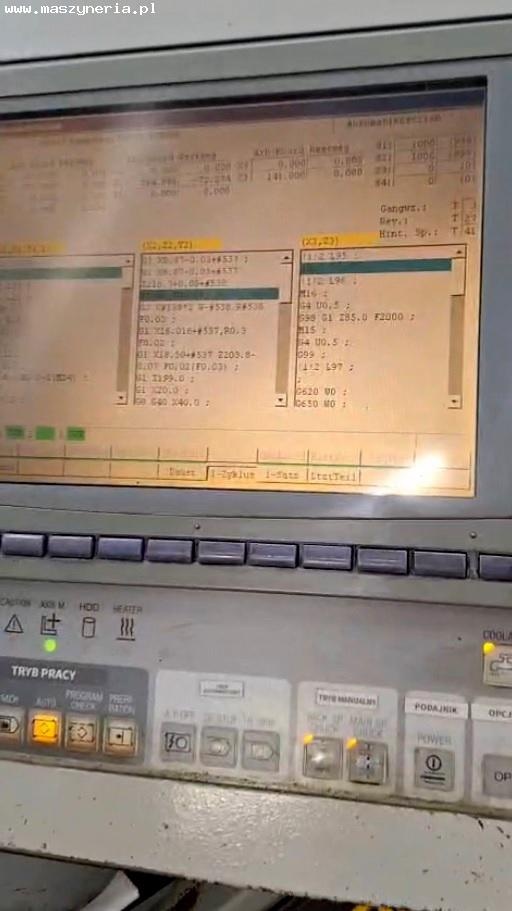

1. yправление ЧПУ: CINCOM SYSTEM M6D

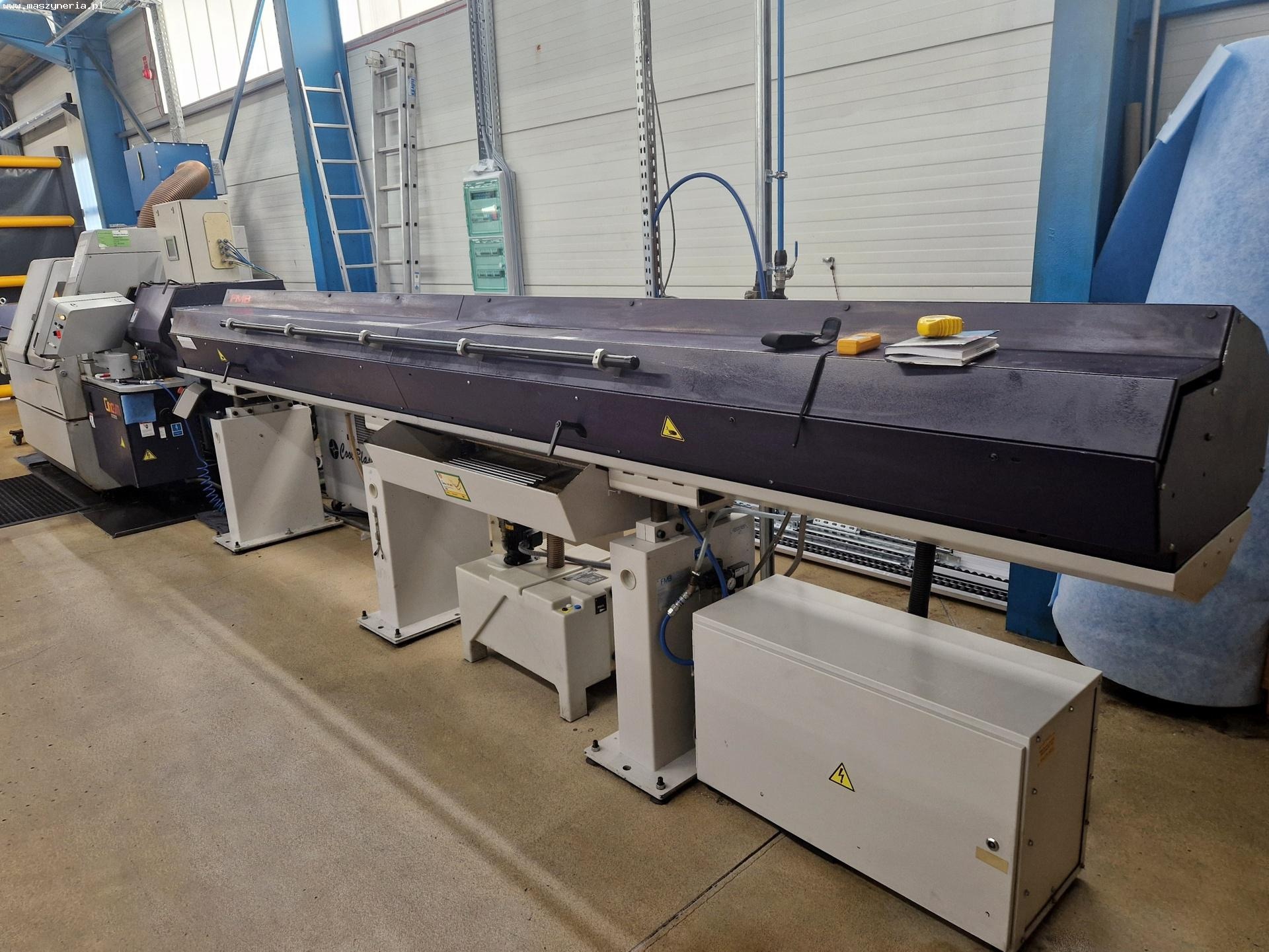

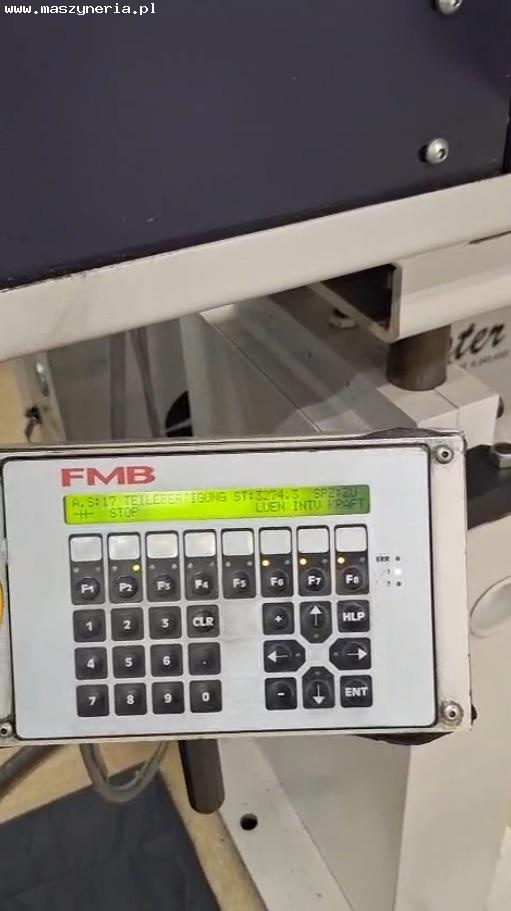

2. устройство подачи прутка: FMB
3. контршпиндель
4. система высокого давления

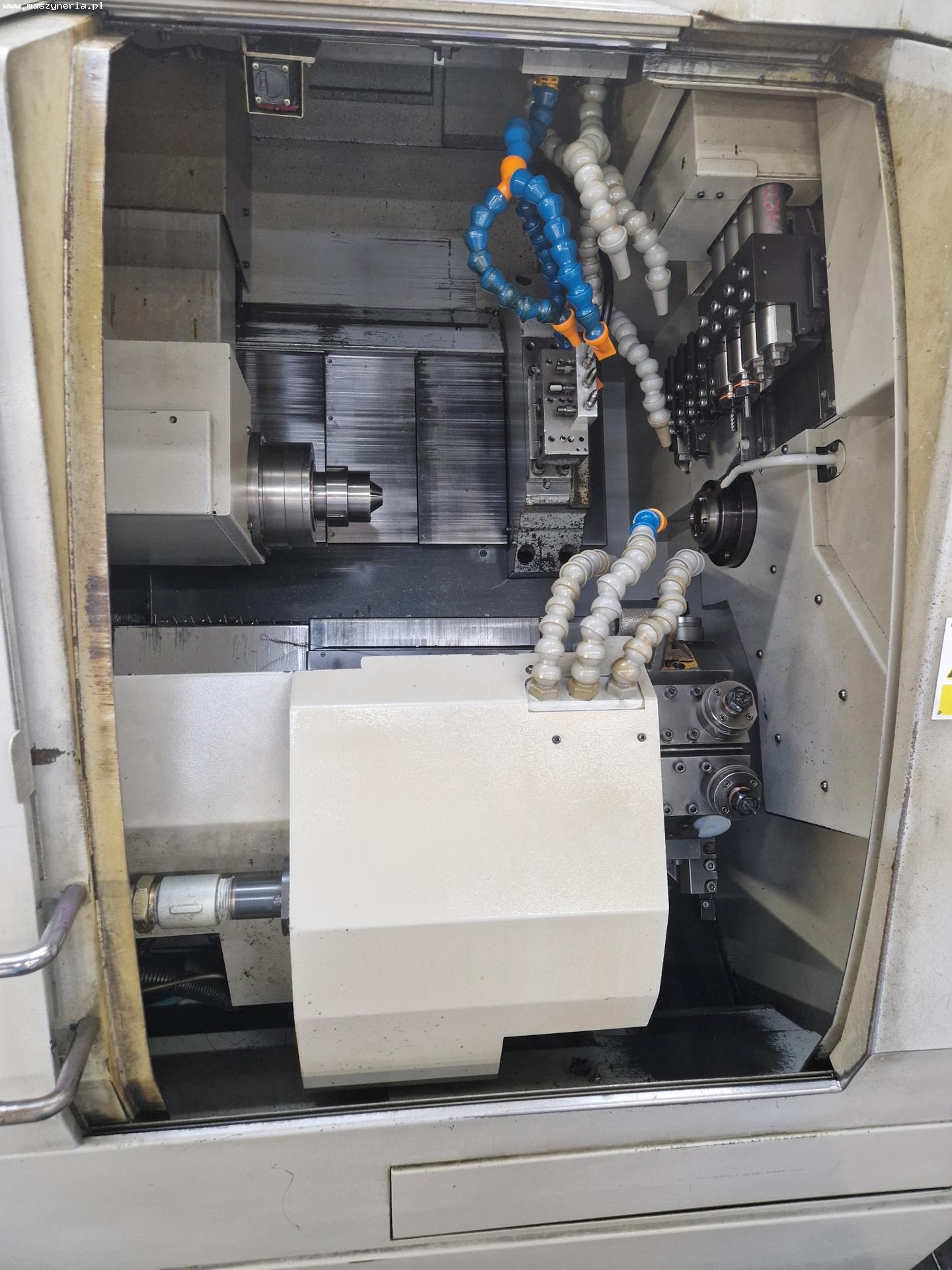

5. 3 инструментальные станции с общей емкостью 22 инструмента
6. конвейер стружки
