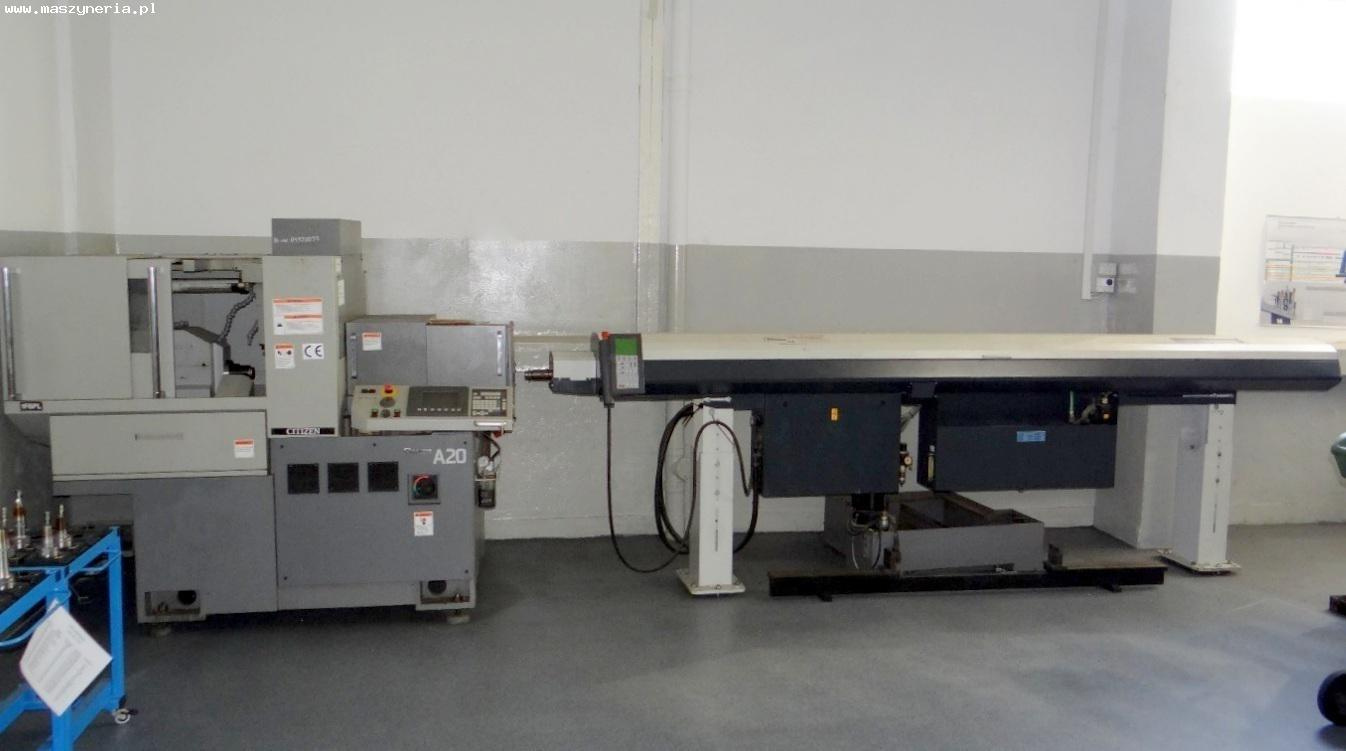

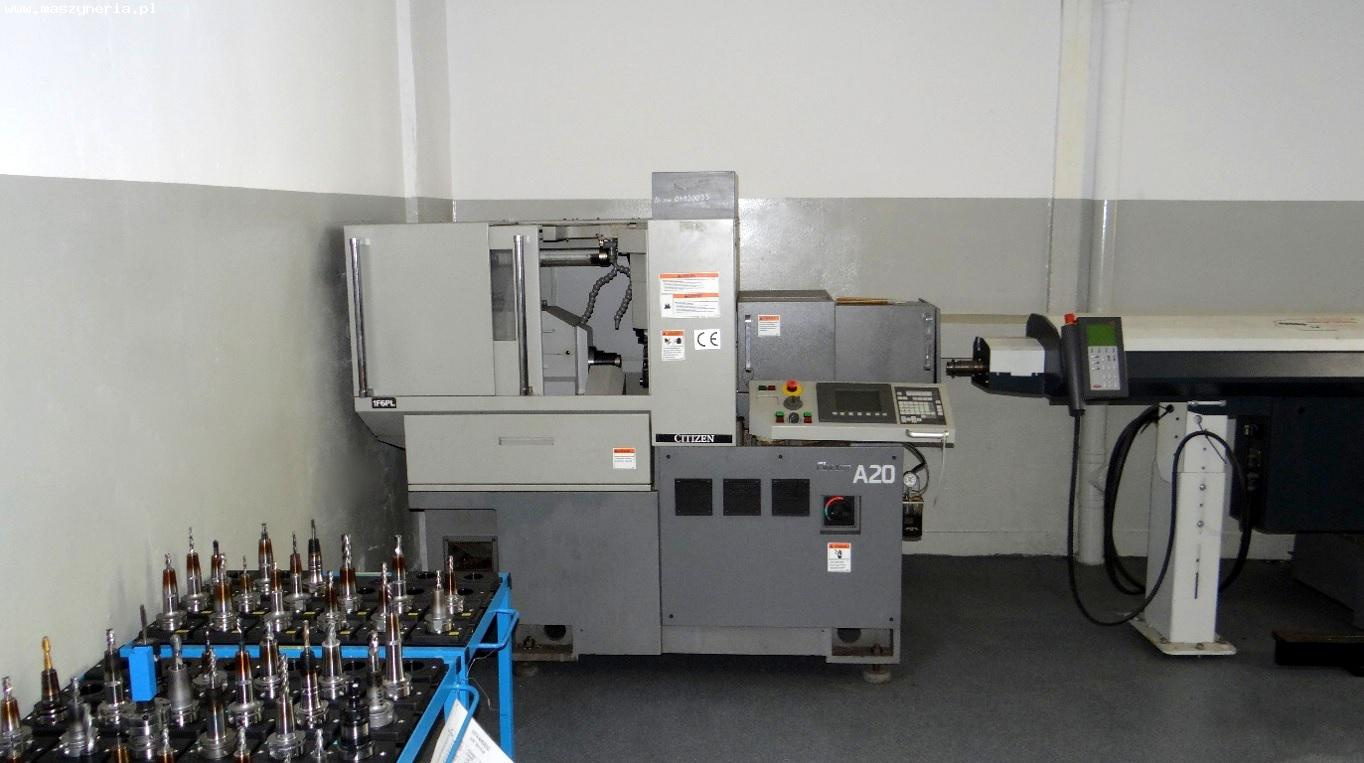

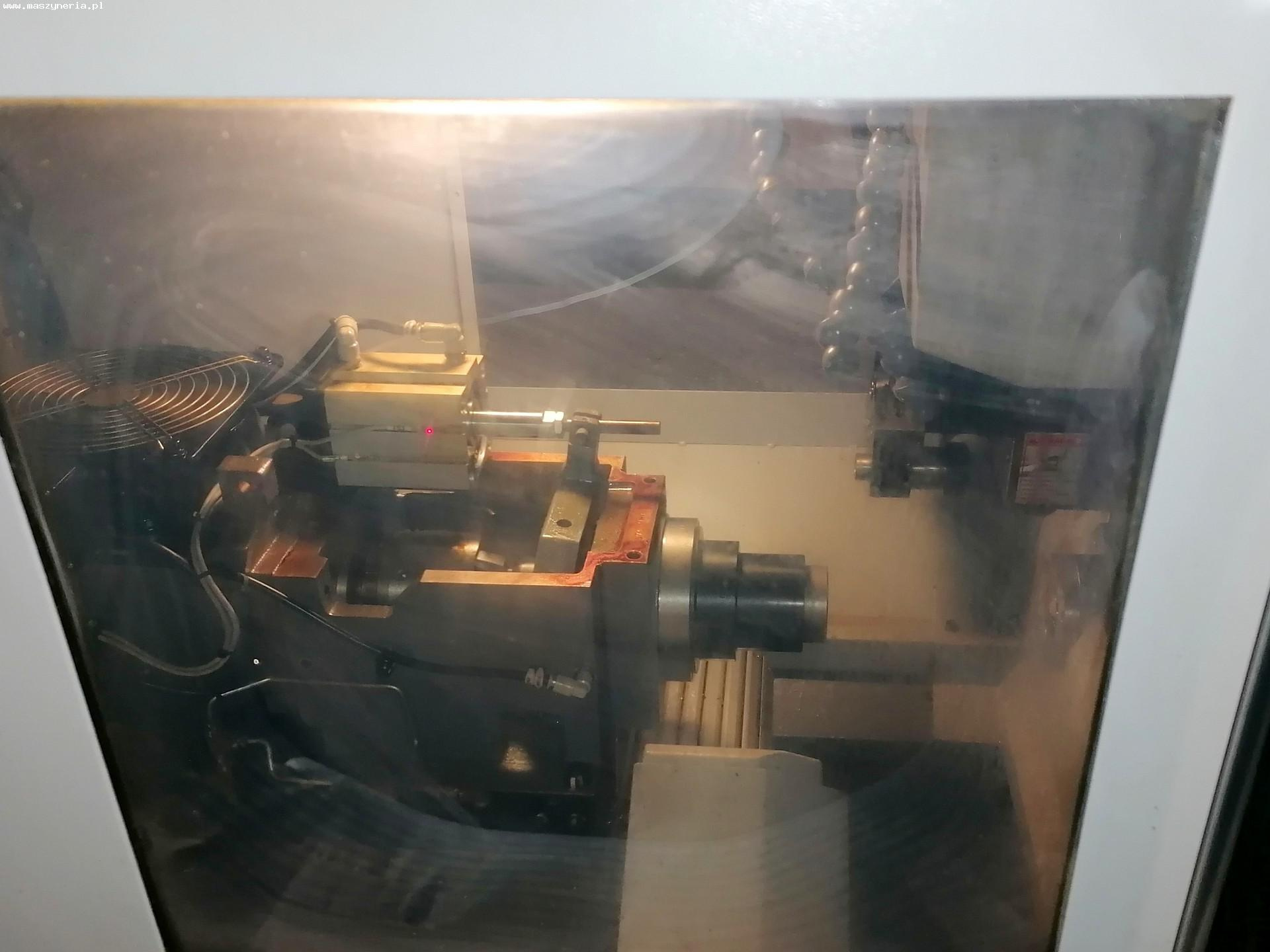

Токарный станок с ЧПУ CITIZEN CINCOM A20 VIPL

Токарный станок с ЧПУ CITIZEN CINCOM A20 VIPL построенный в 2006 году, обеспечивает высочайшую точность и эффективность производственного процесса.

Технические характеристики токарного станка с ЧПУ CITIZEN CINCOM A20 VIPL

• время работы: 69 h
• количество осей: 7
• максимальный диаметр обработки (главный шпиндель): 20 мм
• максимальная длина токарной обработки: 165 мм
• максимальный диаметр точения (субшпиндель): 20 мм
• максимальная длина захвата: 80 мм
• диапазон диаметров прутка: 2-20 мм
• быстрое перемещение по оси X1: 18 м/мин
• быстрое перемещение по осям Y1, Z1, X2, Z2: 32 м/мин
• индексация по оси C (главный шпиндель): каждые 0,001°
• индексация по оси C (субшпиндель): каждые 0,001°
• максимальная скорость вращения (главный шпиндель): 8000 об/мин
• максимальная скорость вращения (подшпиндель): 8000 об/мин
• максимальная мощность привода (главный шпиндель): 3,7 кВт
• максимальная мощность привода (подшпиндель): 1,5 кВт
• общее количество инструментов в головке: 21
• количество приводных инструментов: 4
• количество режущих инструментов: 5
• количество неподвижных инструментов для торцевого сверления: 4
• количество неподвижных инструментов для обратного сверления: 8
• максимальная скорость вращения приводных инструментов: 8000 об/мин
• мощность привода приводных инструментов: 0,75 кВт
• автоматическая смена штанги
• объем бака для охлаждающей жидкости: 150 л
• габариты (Д х Ш х В): 2120 х 1240 х 1750 мм
• масса станка: 2300 кг

Оборудование токарного станка CINCOM A20

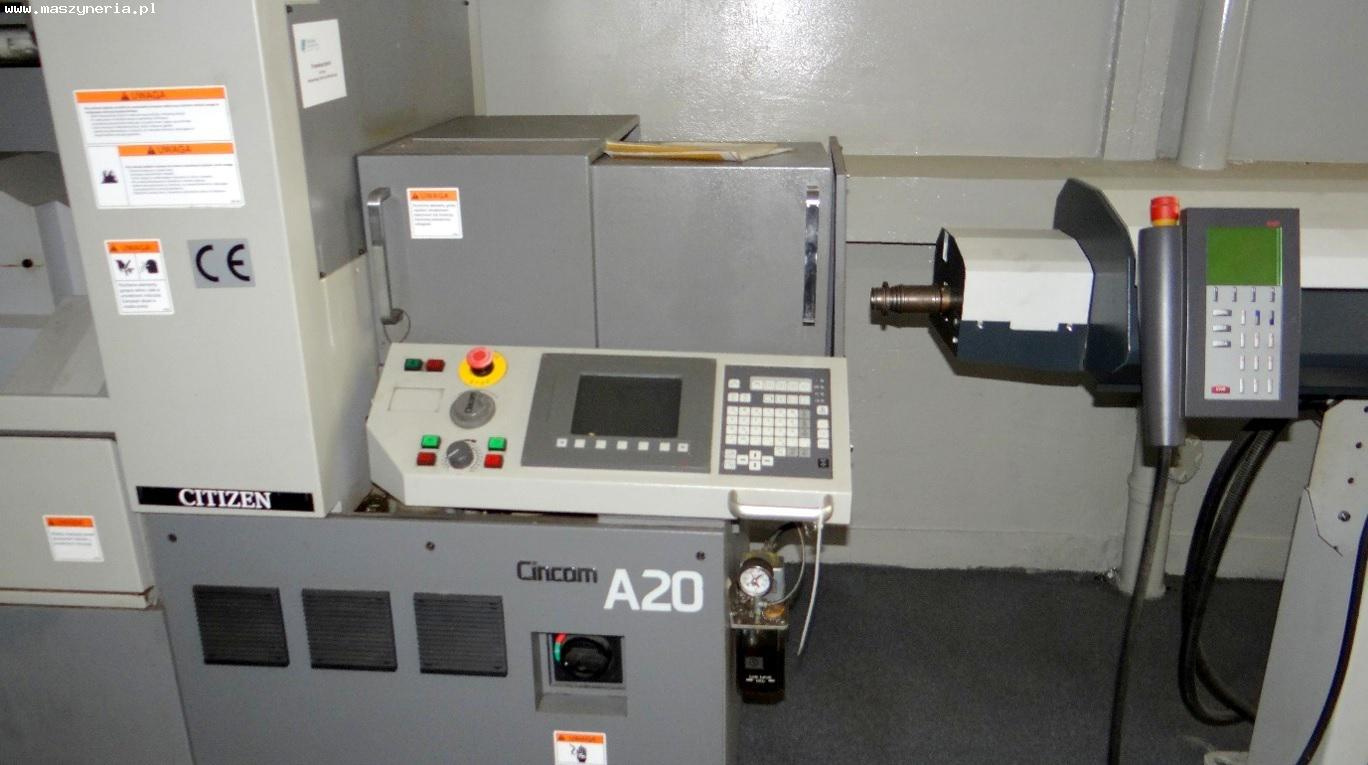

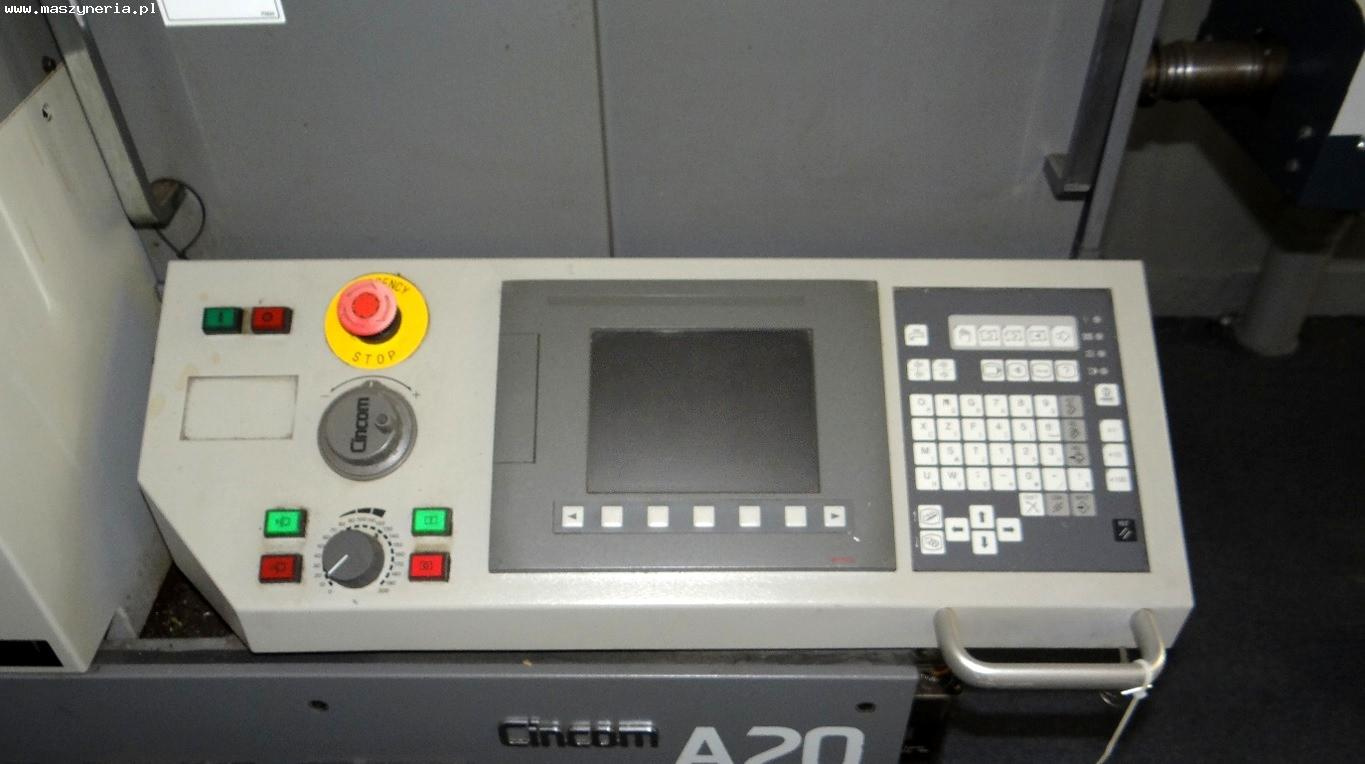

• yправление ЧПУ: FANUC 32i

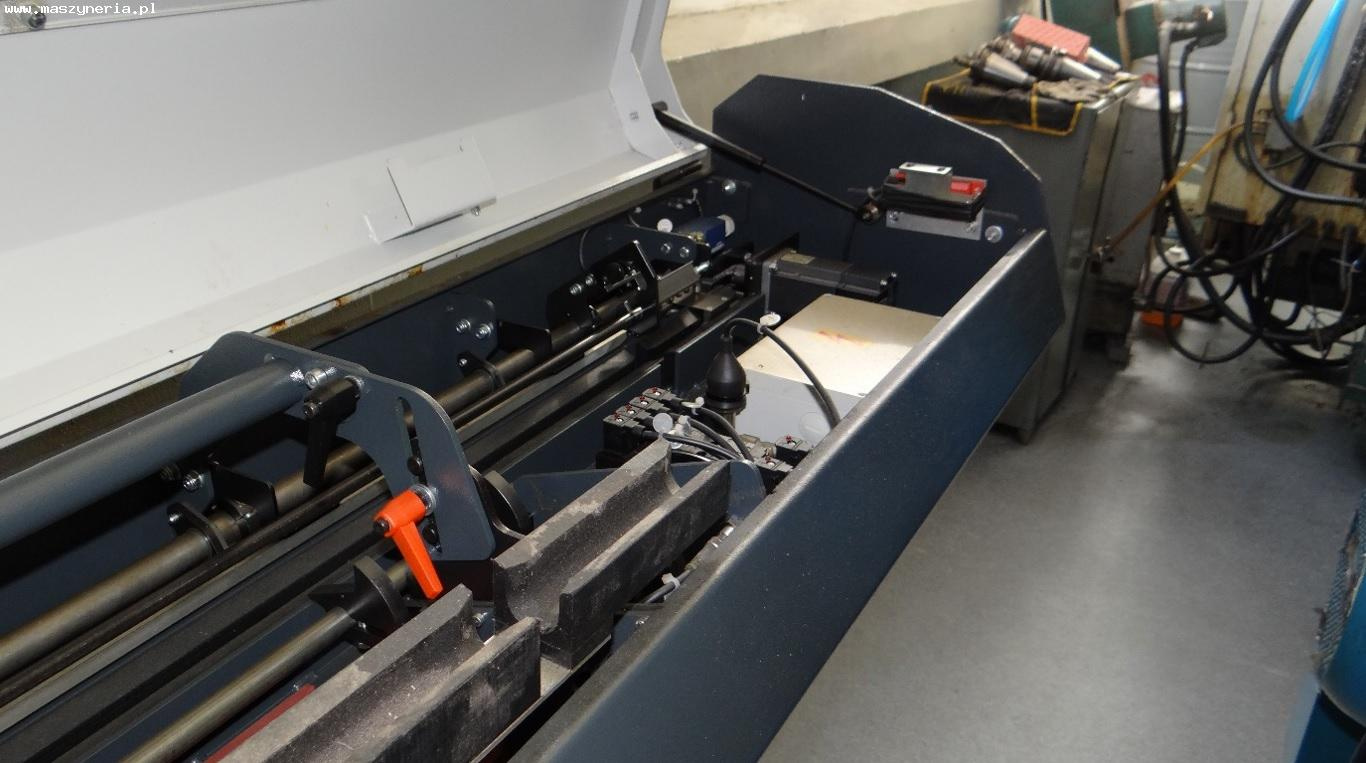

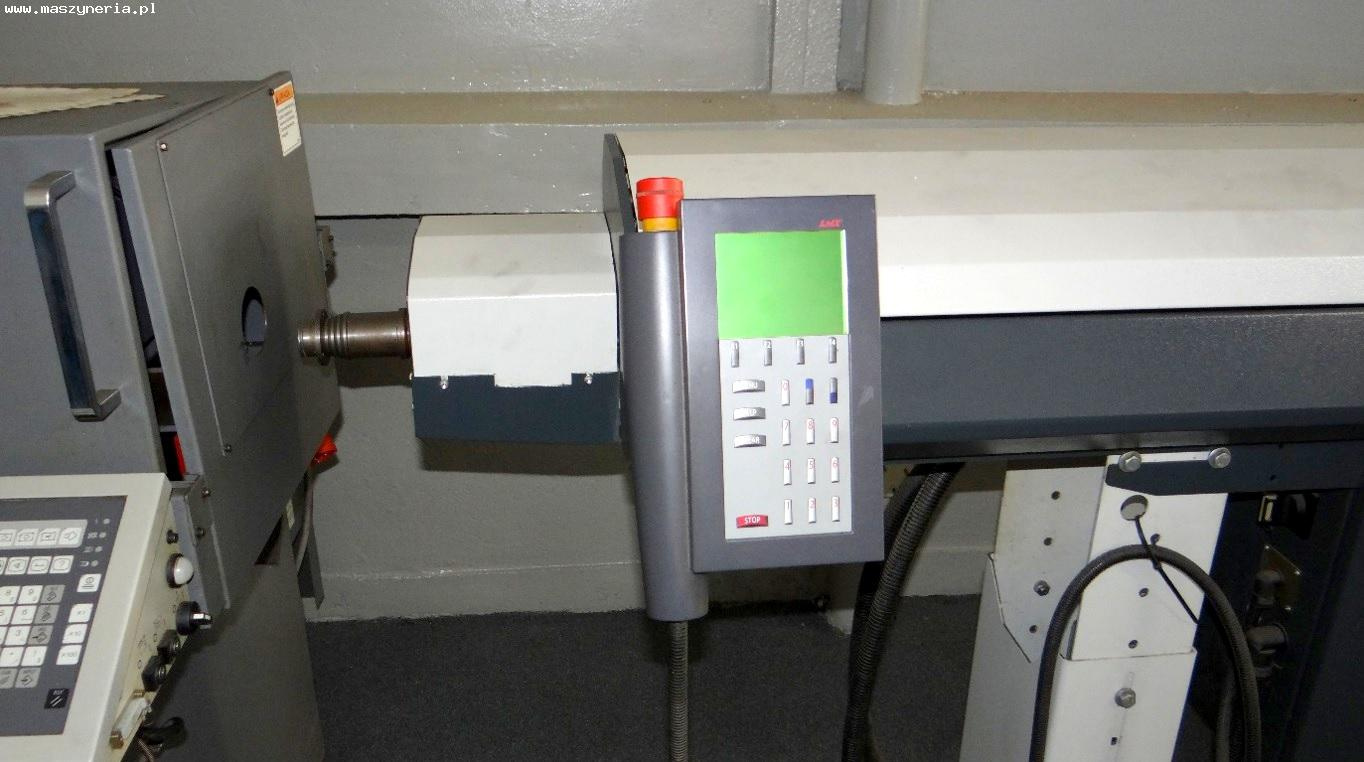

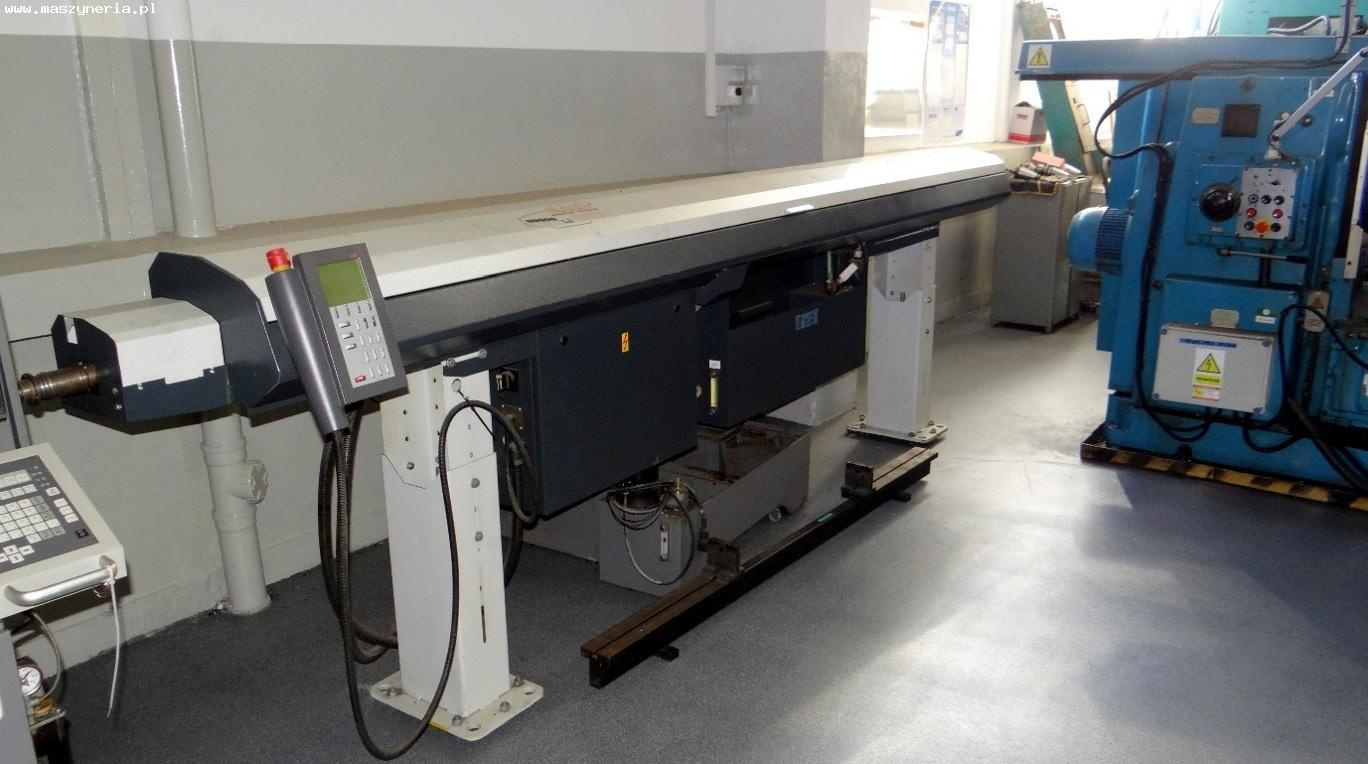

• устройство подачи прутка: LNS Express 220
• субшпиндель
• отделитель заготовок (устройство для сбора готовых заготовок из подшпинделя)
• устройство выброса заготовок с проходом
• конвейер заготовок

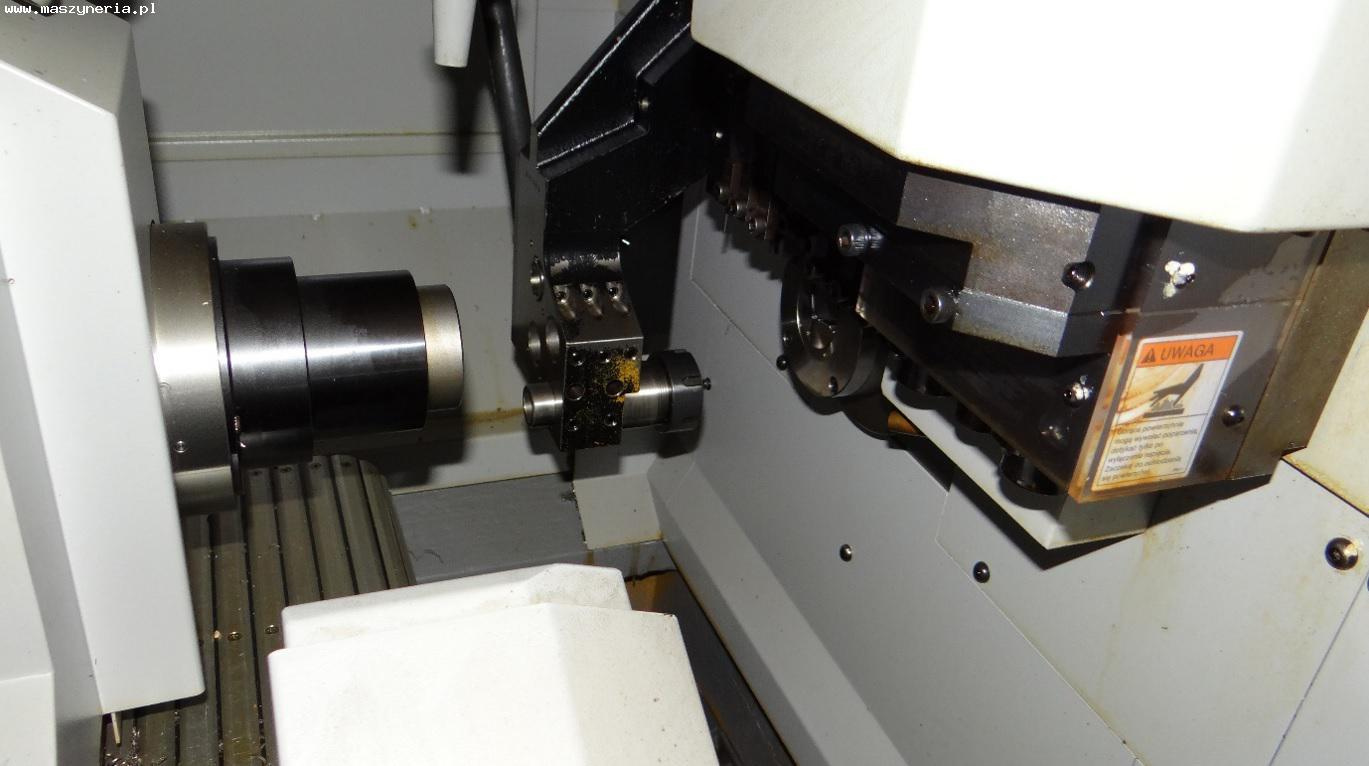

• 5-позиционный суппорт для режущего инструмента
• 2×4-позиционный суппорт для задней обработки
• 4-х позиционная опора для передней обработки
• зажимная втулка для главного шпинделя: TF25
• направляющая втулка с приводом
• привод поворотного резцедержателя
• центральная смазка
• уплотнительный воздушный фланец
• освещение рабочей зоны
