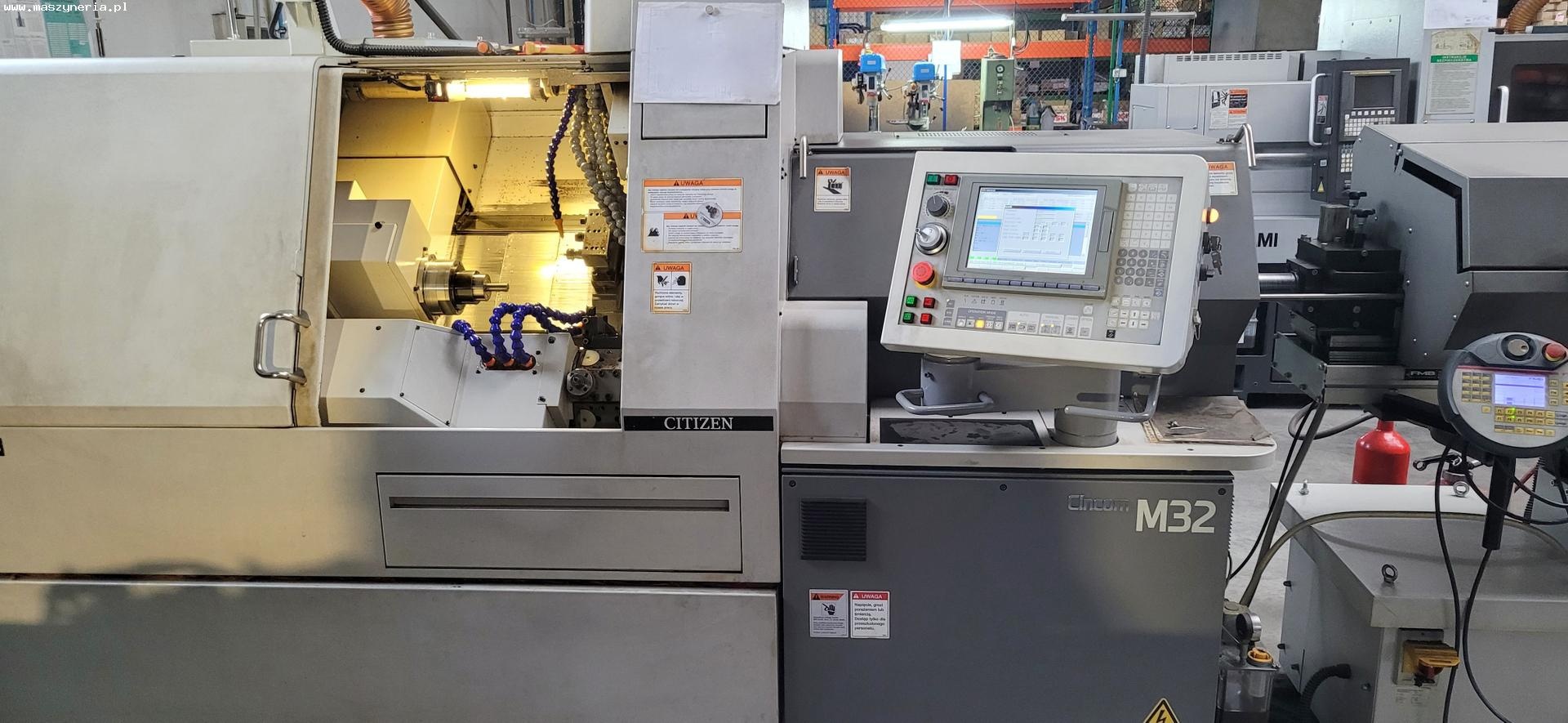

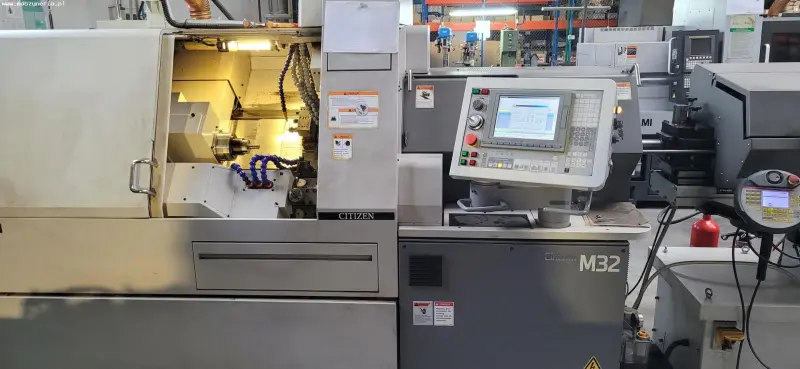

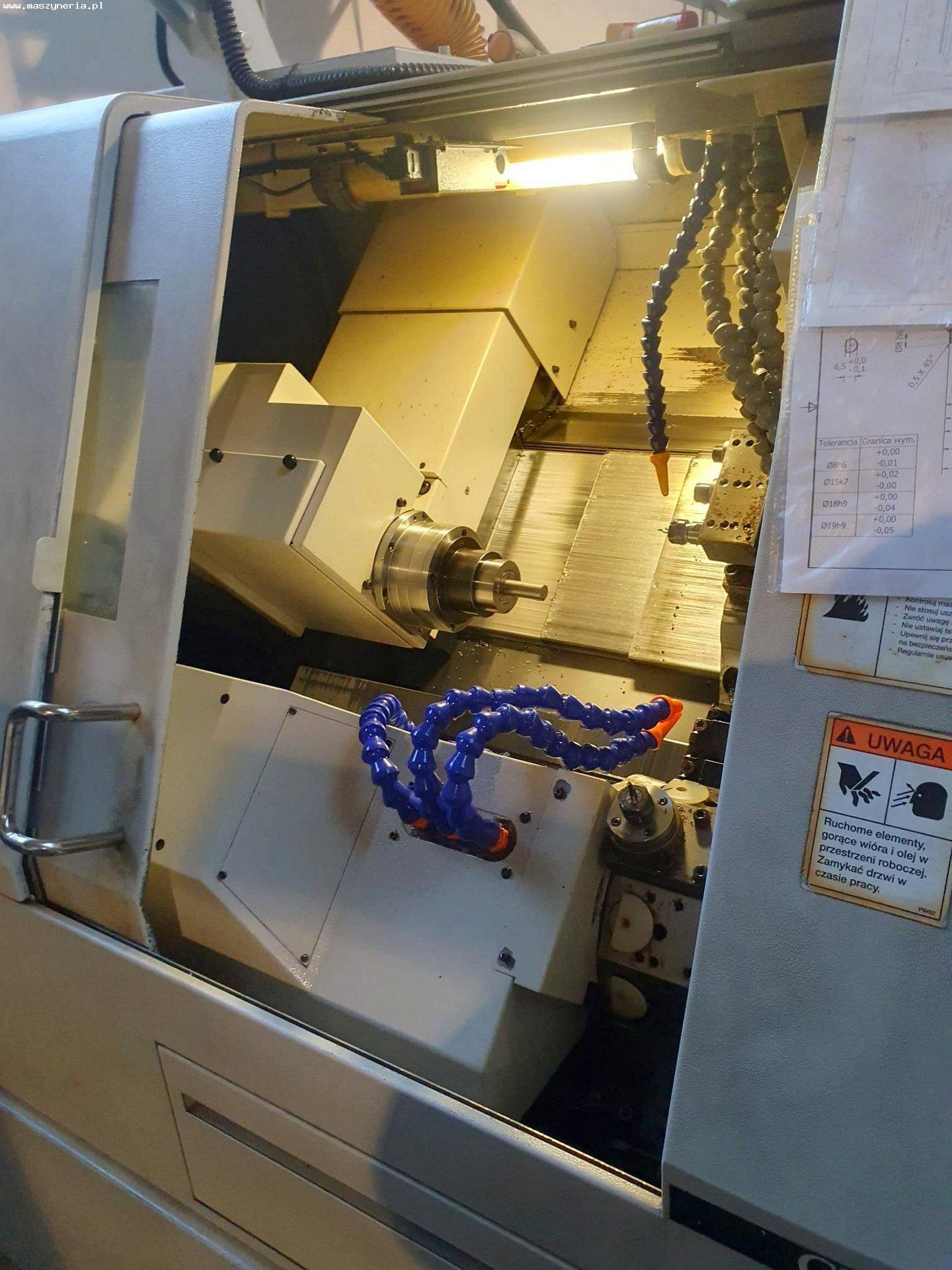

Токарный центр с ЧПУ CITIZEN CINCOM M32, построенный в 2011 году в Японии, обеспечивает прецизионное сверление, нарезание резьбы и точение заготовок с максимальным диаметром 32 мм.
Техническая спецификация токарного станка с ЧПУ CITIZEN CINCOM M32
Общие данные
- количество осей: 7 (X1,X2,X3,Y1,Z1,Z2,Z3)
- подачи по оси X1/X2/X3: 108/135/238 мм
- подачи по оси Y1: 275 мм
- подачи по оси Z1/Z2/Z3: 325/202/410 мм
- быстрая траверса по осям X1, Y1, Z1: 20 м/мин
- быстрая траверса по осям X2/Z2: 15,5/20 м/мин
- быстрая траверса по осям X3, Z3: 20 м/мин
- наименьшее приращение по оси: 0,001 мм
- количество шпинделей: 2
- длина шины: 2500 мм
- максимальное количество инструментов: 22 + α, из них:
— инструменты в инструментальной стойке 1: 5
— вращающиеся инструменты в инструментальной стойке 1: 4
— инструменты в инструментальной стойке 2: 10 + α
— инструменты в задней стойке: 3
- максимальная скорость вращения вращающихся инструментов: 5000 об/мин
- максимальные размеры инструмента:
— стойка 1: 16 x 16 x 130 мм
— стойка 2: 16 x 16 x 90 мм
— инструментальная стойка 2 (втулка): ⌀ 25,4 мм
— задняя стойка инструмента (втулка): ⌀ 25,4 мм
- максимальный диаметр инструмента во вращающемся резцедержателе стойки 1 (сверло и концевая фреза): 10 мм
- максимальный диаметр инструмента во вращающемся резцедержателе стойки 2:
— сверло и концевая фреза: 10 мм
— продольная фреза: 60 x 15,875 мм; 63 x 16 мм
— боковая фреза: 60 x 25,4 мм; 63 x 22 мм
— зуборезная фреза: 32 x 10 мм
— многоугольный резец: 80 x 15,875 мм
- высота центра: 1100 мм
- мощность двигателя главного шпинделя (15 мин/непрерывная работа): 7,5/3,7 кВт
- мощность двигателя привода направляющих втулок (10 мин/непрерывная работа): 1,5/0,75 кВт
- мощность двигателя заднего шпинделя (15 мин/непрерывная работа): 3,7/1,5 кВт
- мощность серводвигателя инструментальной стойки 1: 1 кВт
- мощность шпинделя инструментальной стойки 2 (10 мин/непрерывная работа): 1,5/0,75 кВт
- мощность серводвигателя задней стойки инструмента: 0,75 кВт
- объем бака для охлаждающей жидкости: 140 л
- уровень шума: 77 дБ(A)
- электропитание: 3x 200 В; 50/60 Гц
- занимаемая площадь (Д х Ш х В): 2805 х 1240 х 1790 мм
- вес машины: 3050 кг
Главный шпиндель
- максимальный диаметр вращения: 32 мм
- максимальная длина вращения: 320 мм
- максимальный диаметр сверления (фронтальная обработка): 12 мм
- максимальный диаметр нарезания резьбы (фронтальная обработка): M8 (метчик), M6 (плашка)
- максимальная скорость вращения: 8000 об/мин
- минимальная скорость вращения: 200 об/мин
- изменение частоты вращения шпинделя: бесступенчатое, S + 4-значное числовое значение
- диаметр сквозного отверстия: 36 мм
- индексация оси C: 0,001°
- индексация шпинделя: 1°
Задний шпиндель
- максимальный диаметр сверления (обратная обработка): 10 мм
- максимальный диаметр резьбы (обратная обработка): M8
- максимальный диаметр патрона заднего шпинделя: 32 мм
- максимальная длина выступа заготовки из заднего шпинделя: 65 мм
- максимальная длина заготовки для сбора с передней стороны от заднего шпинделя: 145 мм
- максимальная скорость вращения: 7000 об/мин
- минимальная скорость вращения: 200 об/мин
- изменение частоты вращения шпинделя: бесступенчатое, S + 4-значное числовое значение
- индексация оси C: 0,001°
- индексация шпинделя: 1°
Оснащение токарного автомата с ЧПУ CITIZEN

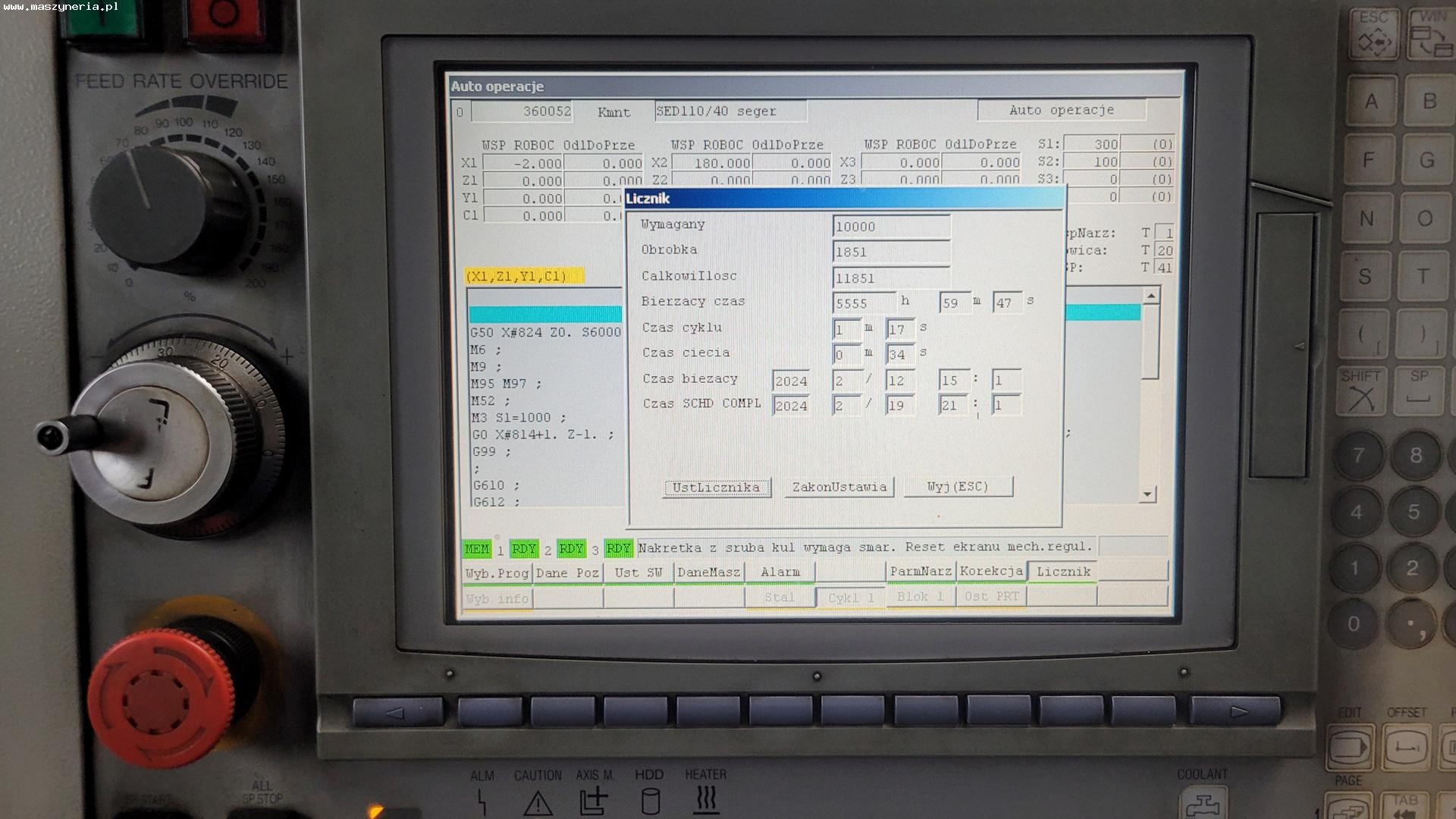

- yправление ЧПУ CINCOM SYSTEM M6D с множеством полезных функций, таких как самодиагностика, возврат нулевой точки, возможность резервирования, проверка на 3D интерференцию и т.д.

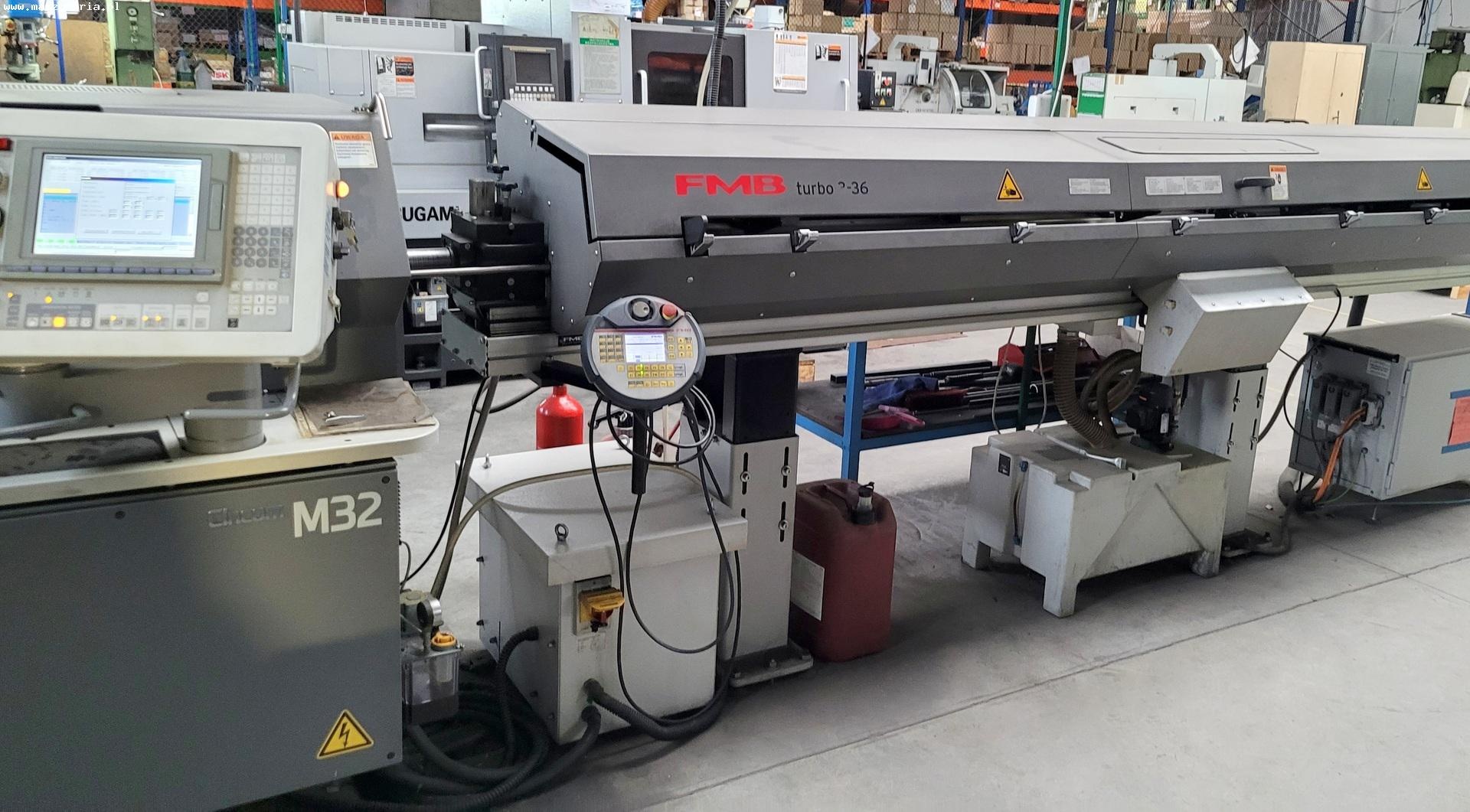

- устройство подачи прутка: FMB turbo 3-36
- задний шпиндель
- 3 инструментальные станции

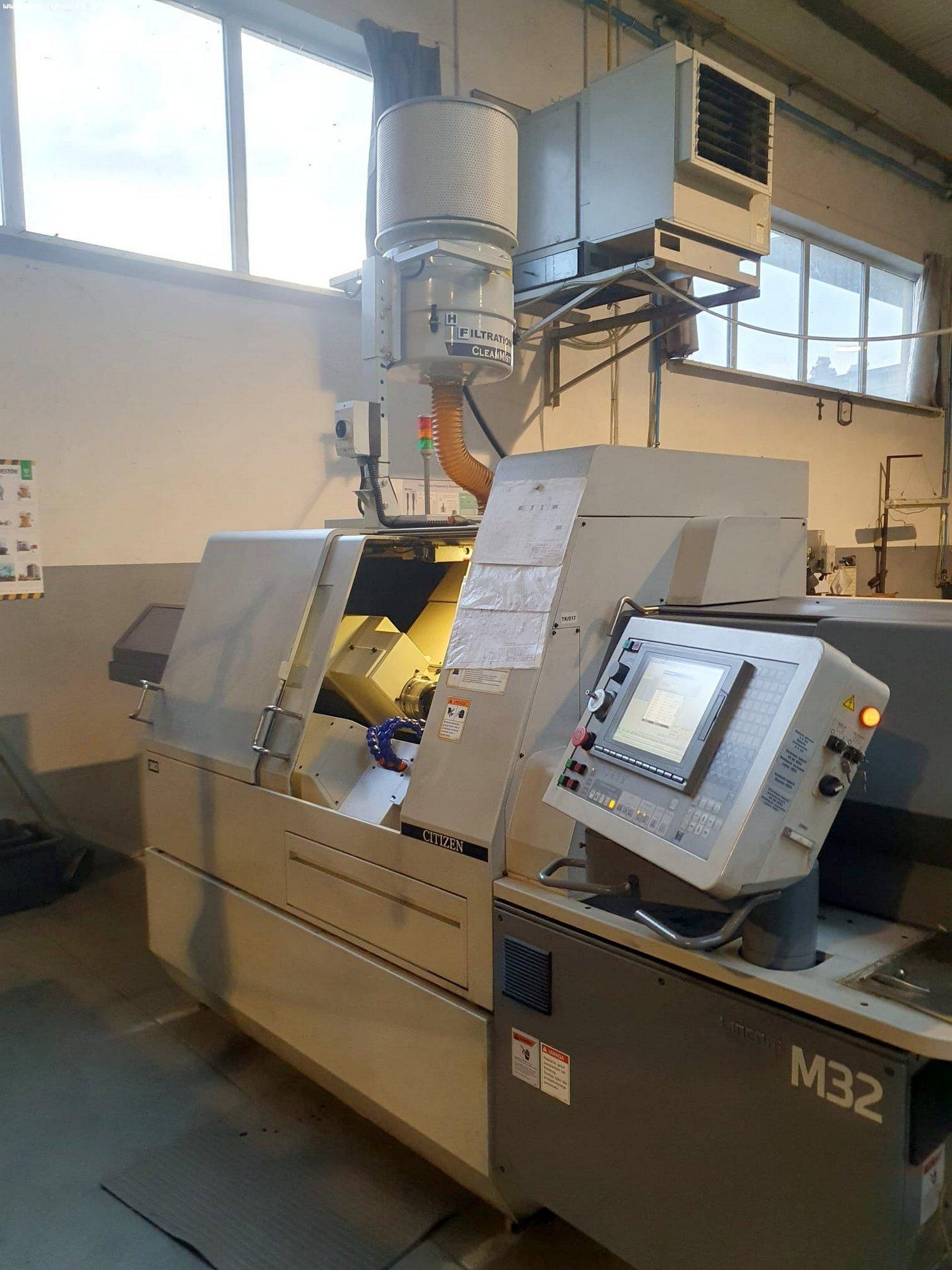

- удаление масляного тумана: HE Filtration CleanMist
- цанговый патрон главного шпинделя: MC081-M
- направляющая втулка: FG531-M
- патрон типа rego: ER11/AR11 ER16/AR16
- цанговый патрон заднего шпинделя: FC081-M-K
- интерфейс RS232
- интерфейс FDD
