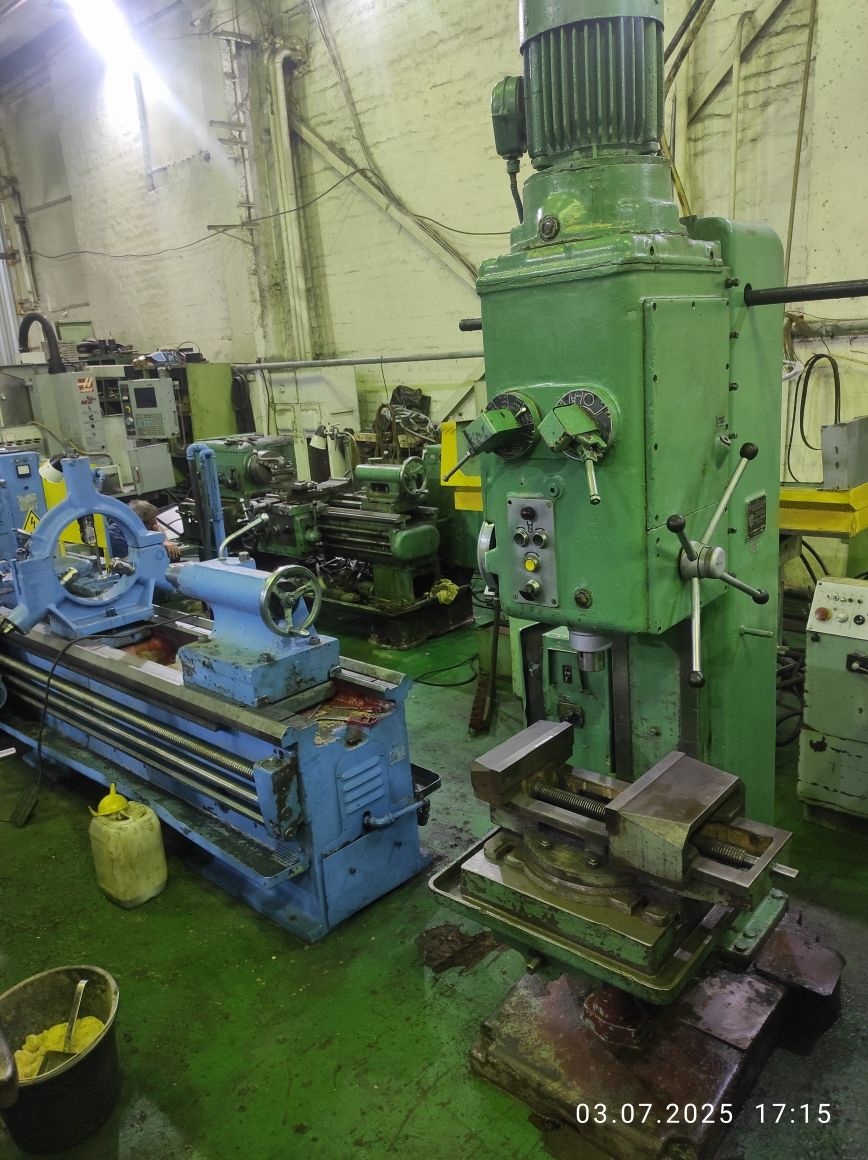

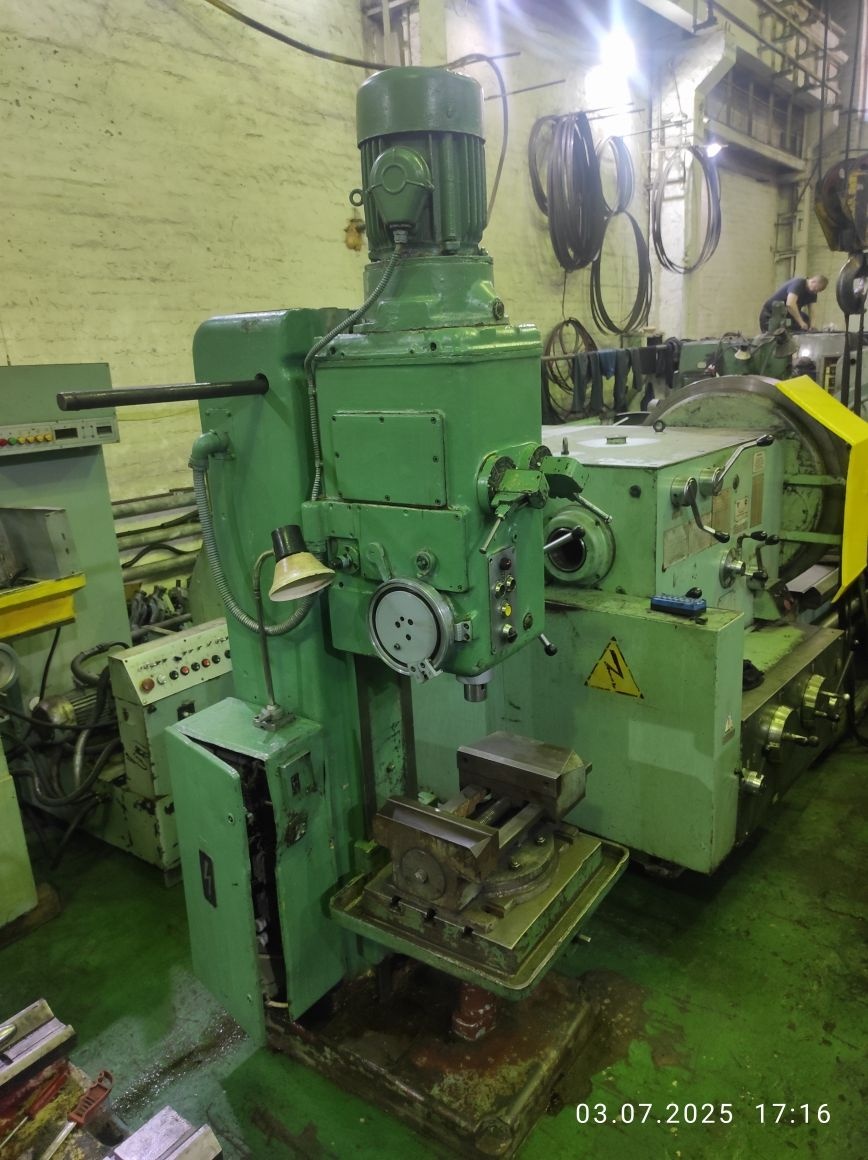

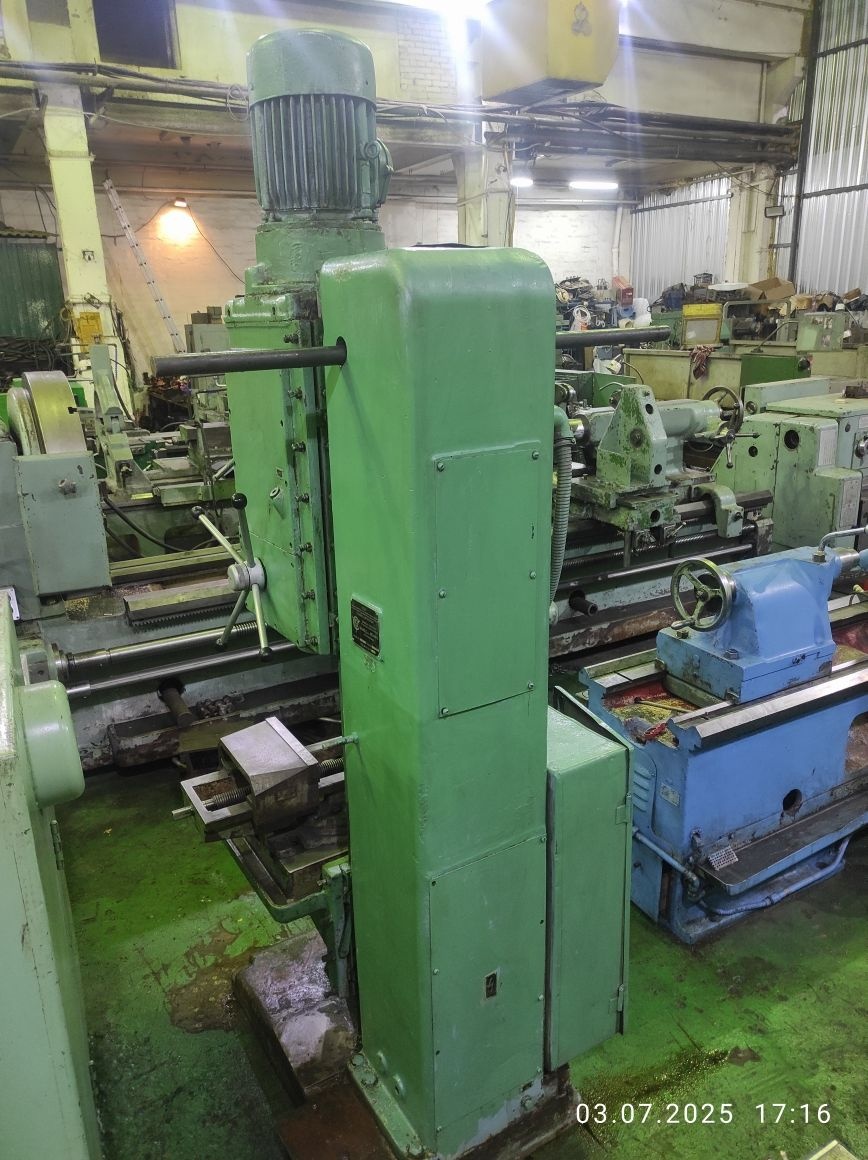

Вертикальный сверлильный станок 2н135

Наименование параметра

2Н135

Основные параметры станка

Наибольший диаметр сверления в стали 45, мм

35

Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм

30…750

Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм

700…1120

Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм

300

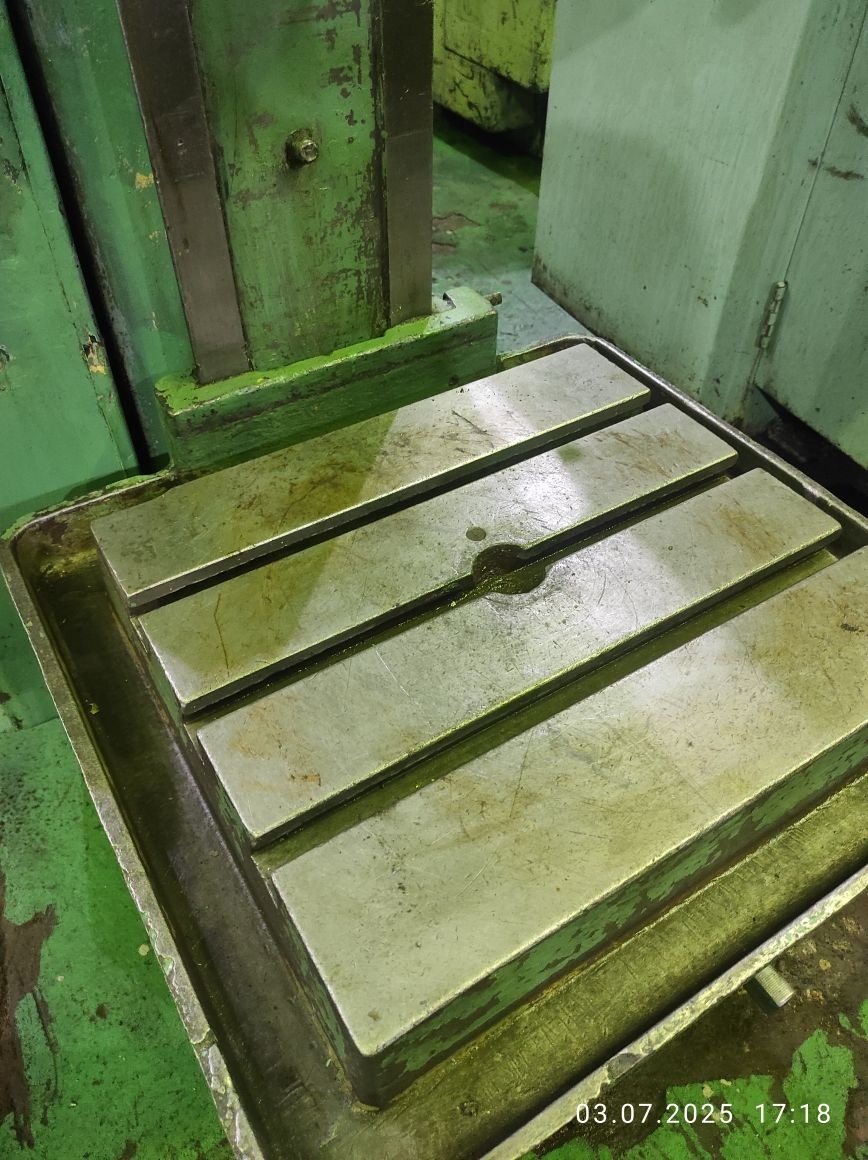

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Размеры рабочей поверхности стола, мм

450 х 500

Число Т-образных пазов Размеры Т-образных пазов

3

Наибольшее вертикальное перемещение стола (ось Z), мм

300

Перемещение стола на один оборот рукоятки, мм

Шпиндель

Наибольшее перемещение (установочное) шпиндельной головки, мм

170

Наибольшее перемещение (ход) шпинделя, мм

250

Перемещение шпинделя на одно деление лимба, мм

1

Перемещение шпинделя на один оборот маховичка-рукоятки, мм

122,46

Частота вращения шпинделя, об/мин

31,5…1400

Количество скоростей шпинделя

12

Наибольший допустимый крутящий момент, Нм

400

Конус шпинделя

Морзе 4

Механика станка

Число ступеней рабочих подач

9

Пределы вертикальных рабочих подач на один оборот шпинделя, мм

0,1…1,6

Управление циклами работы

Ручное

Наибольшая допустимая сила подачи, кН

15

Динамическое торможение шпинделя

Есть

Привод

Электродвигатель привода главного движения, кВт

4

Электронасос охлаждающей жидкости Тип

Х14-22М

Габарит станка

Габариты станка, мм

2535 х 825 х 1030

Масса станка, кг

1200
