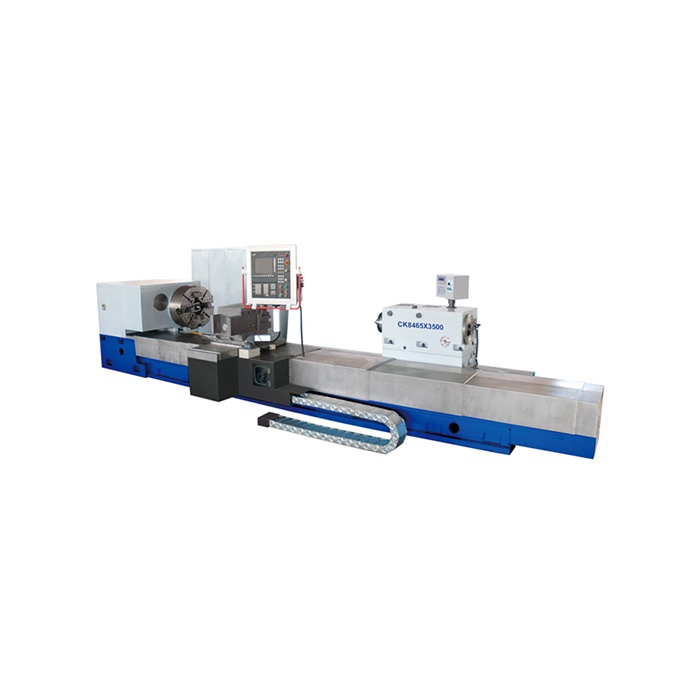

Токарно-накатной станок с ЧПУ CK8465

Характеристики:

• Модель: CK8465
• Максимальный диаметр обрабатываемой заготовки: Ø 650 мм
• Максимальная длина обрабатываемой заготовки: 3500 мм
• Угол центров: 60°, 75°
• Максимальный вес заготовки между центрами: 7000 кг
• Максимальное усилие резания: 40 кН
• Максимальный крутящий момент планшайбы: 12000 Нм
• Передняя бабка:
• Диапазон частот вращения шпинделя: 5 - 260 об/мин
• Количество ступеней скорости шпинделя: Бесступенчатый
• Диаметр планшайбы: Ø 650 мм
• Размер конуса шпинделя: Ø 60 мм, конус 1:7
• Задняя бабка:
• Ход пиноли задней бабки: 150 мм
• Скорость быстрого перемещения задней бабки: 3000 мм/мин
• Размер конуса пиноли: Ø 60 мм, конус 1:7
• Диаметр пиноли: Ø 240 мм
• Электродвигатели:
• Мощность главного двигателя: 37 кВт
• Модель главного двигателя: YVP280S-8
• Серводвигатели подачи: Продольный двигатель (ось Z): крутящий момент 40 Нм; Поперечный двигатель (ось X): крутящий момент 40 Нм
• Точность направляющих:
• Прямолинейность в вертикальной плоскости: 0,05 мм
• Параллельность направляющих: 0,015/1000 мм
• Прямолинейность движения суппорта в горизонтальной плоскости: 0,035/1000 мм
• Осевое биение шпинделя: 0,015 мм
• Радиальное биение конуса шпинделя:
• У торца шпинделя: 0,015 мм
• На расстоянии 300 мм: 0,035 мм
• Параллельность оси шпинделя движению суппорта:
• В вертикальной плоскости: 0,035 мм
• В горизонтальной плоскости: 0,025 мм
• Параллельность оси конуса пиноли задней бабки движению суппорта:
• В вертикальной плоскости: 0,03 мм
• В горизонтальной плоскости: 0,025 мм
• Перпендикулярность чистового точения торца к наружной поверхности: 0,01/100 мм
• Шероховатость чистового точения наружной поверхности: Ra 1,6 мкм
• Вес: Около 15,5 т
