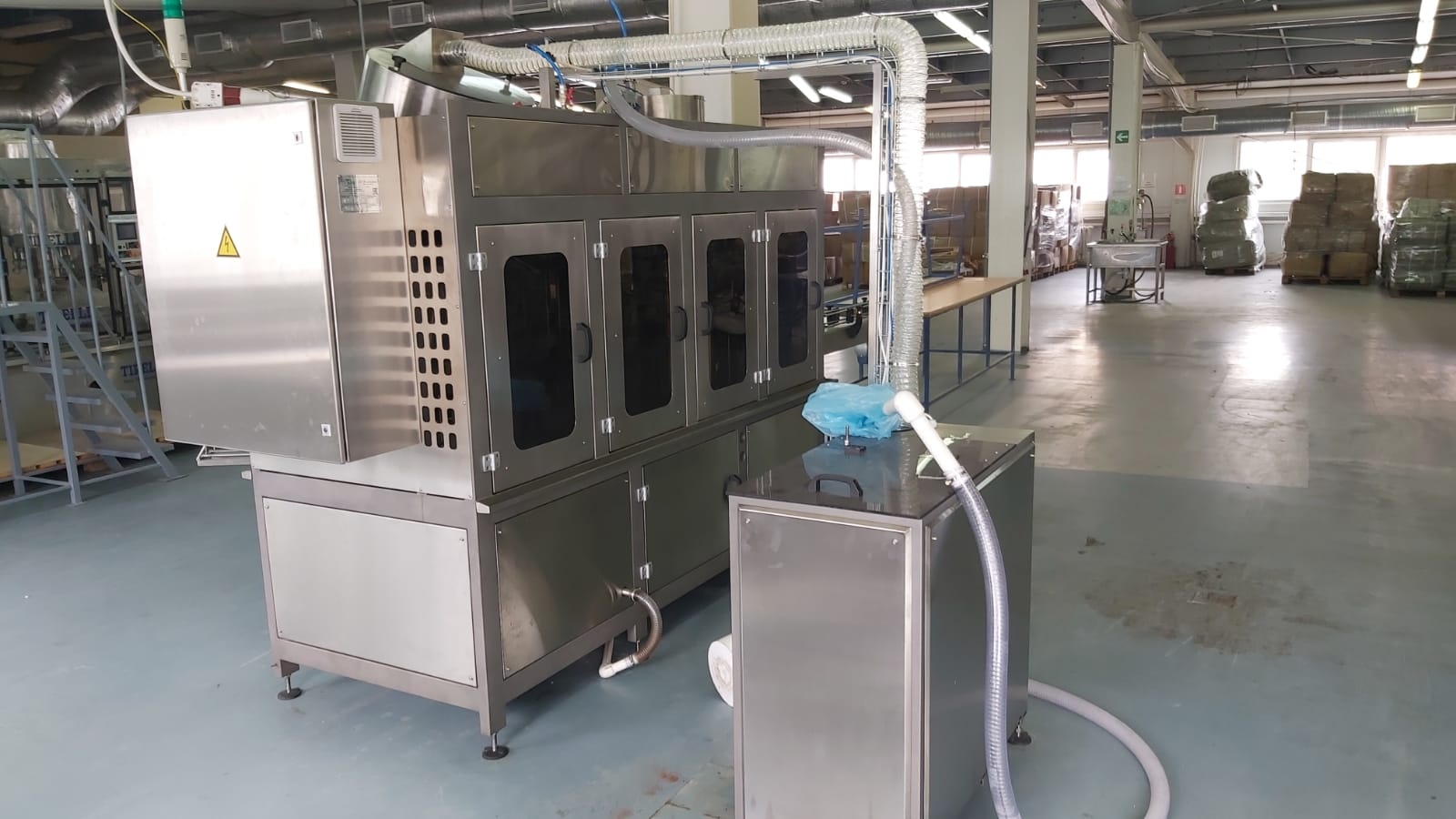

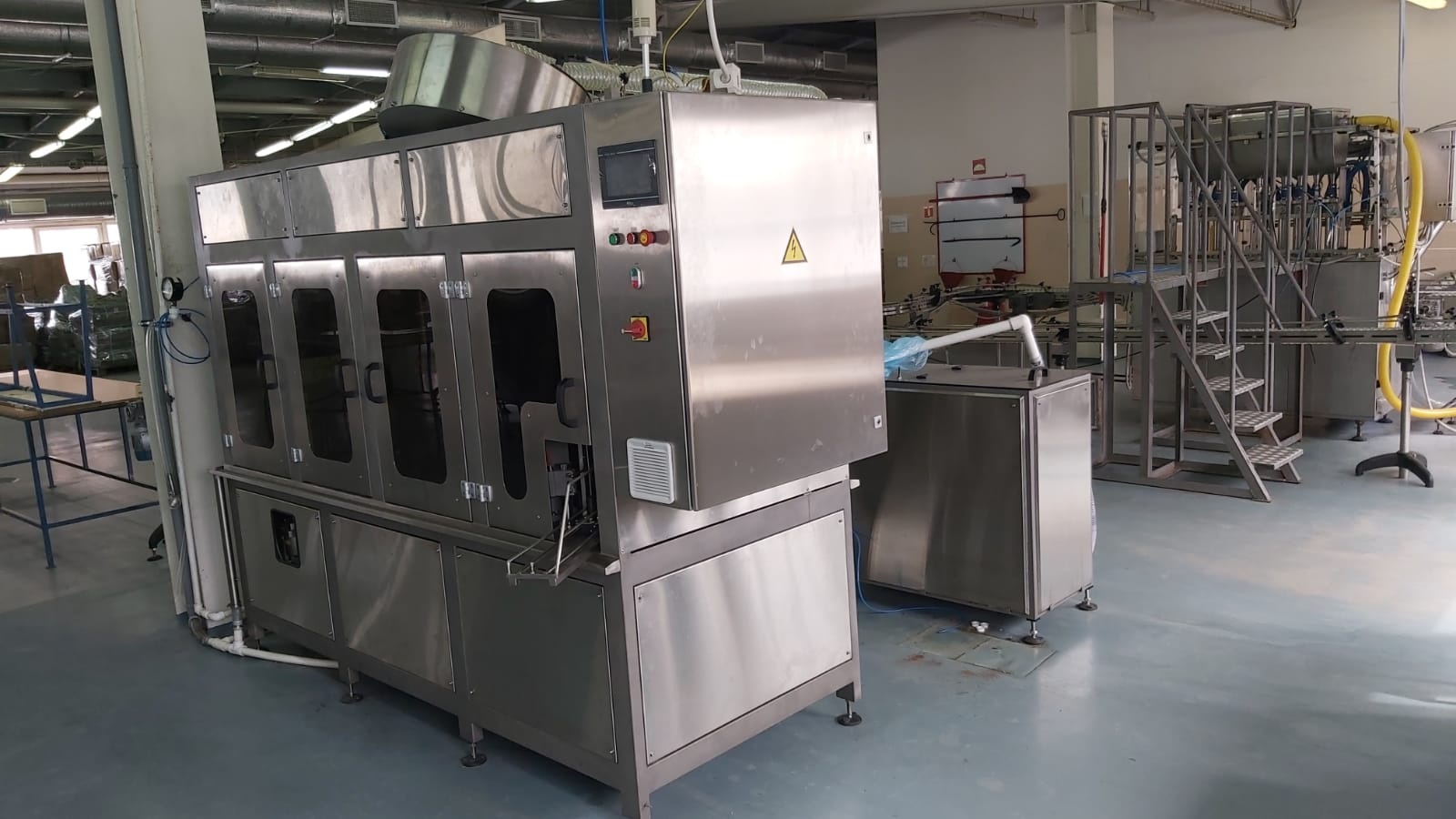

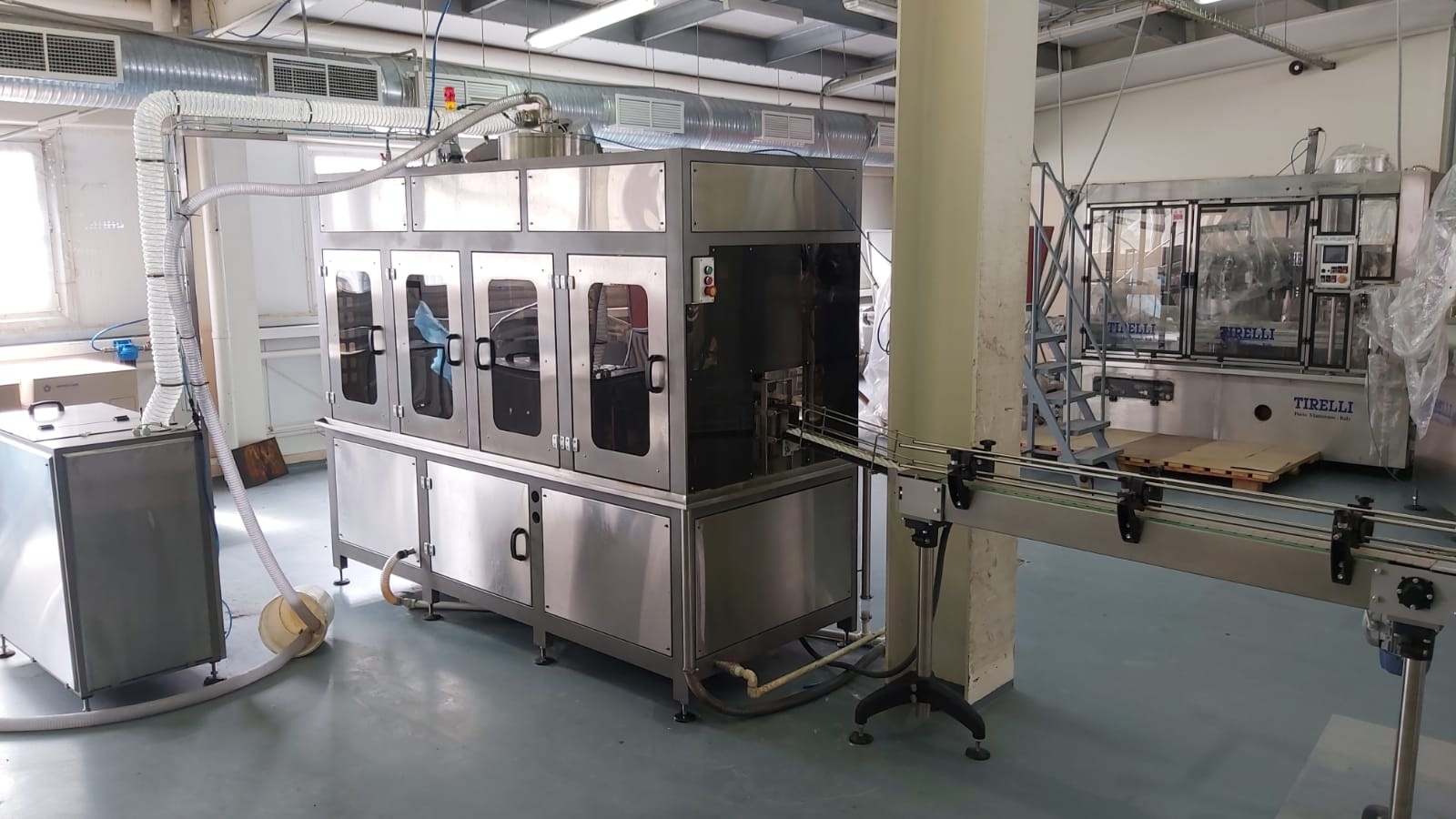

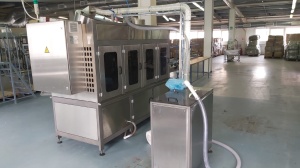

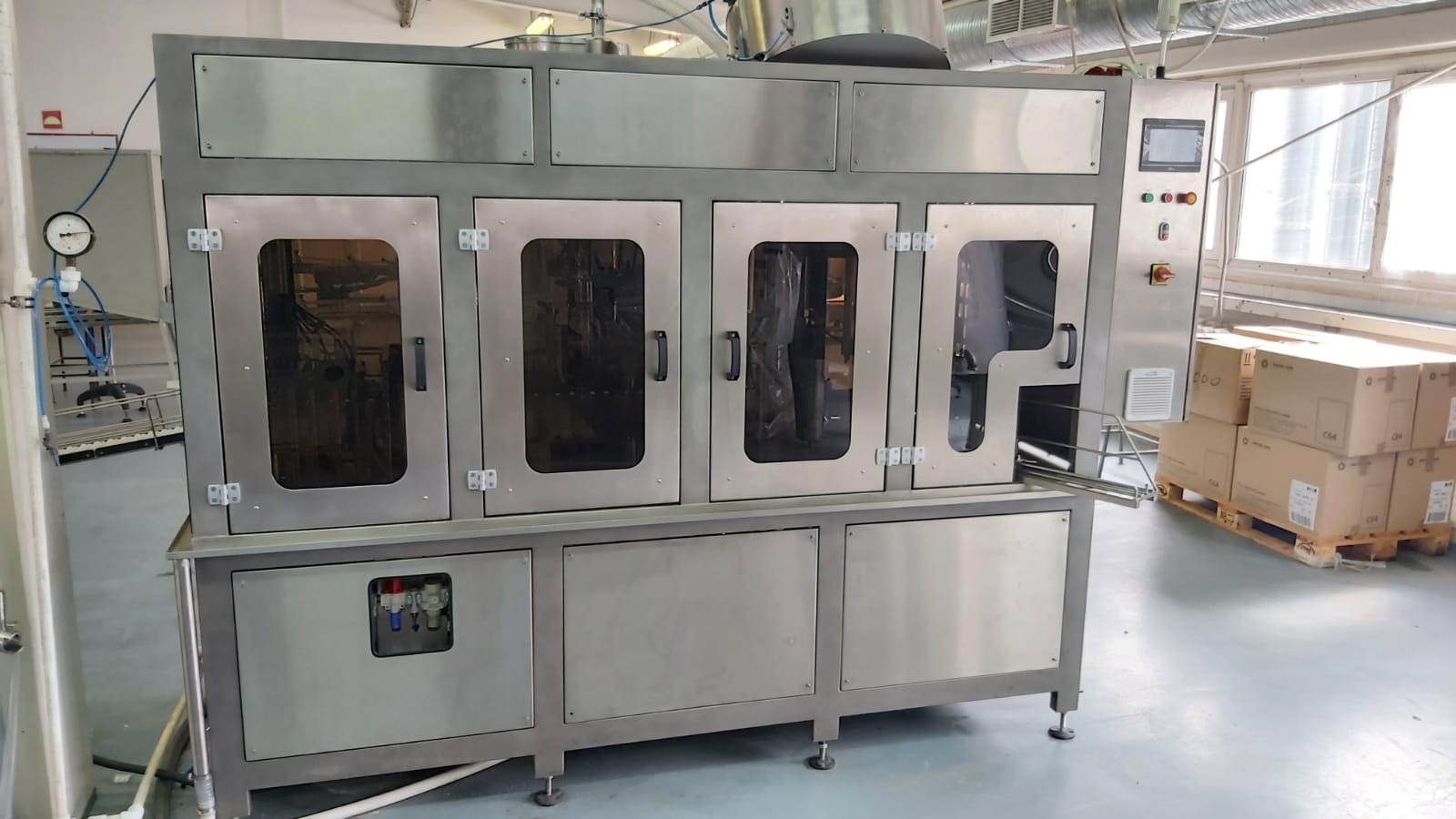

Автомат розлива и упаковки жидких продуктов в картонную упаковку типа PURE PAK «АЛЬТЕР- 04А 1500» с аппликатором крышки

 1. Состав и характеристики продукта:

            - жидкие и пастообразные продукты;

            -  температура фасовки: от 4 до 45ºС.

 2. Требования к функциям оборудования и используемые материалы:

- несущая конструкция (рама), изготовлена из нержавеющей стали марки AISI 304, тяговый орган транспортерной системы – стальная нержавеющая цепь.

 - материалы разрешены к применению в контакте с пищевыми продуктами (нержавеющая сталь  08Х18Н10Т, алюминиевый сплав Д16 с защитным покрытием, полиэтилен высокого давления, фторопласт 4, капролон ПА6)

 - Дозирующее устройство: одна дозирующая секция (уплотнения поршней дозаторов - прозрачный силикон), с возможностью плавной регулировки дозы от 250 до 500 мл, с точной подстройкой.

- Погрешность дозирования:  ±2%.

- Тара: прямоугольные пакеты из высокоплотного фольгированного картона емкостью: 250мл; 330мл; 500мл. с двусторонним полиэтиленовым покрытием (упаковка типа Pure-Pak Diamond 57х57 c угловой панелью Curve , тип «В»),) с «замком» 5-ой (Skiving) и  6-ой панели  (J-Botton).

- Ультразвуковой аппликатор крышки полимерного колпачка TwistCap фирмы Telsonic AG (Швейцария),  с запайкой колпачка до розлива. Диаметр полимерного колпачка 28 мм. Возможность розлива продукта в пакеты без колпачка и в пакеты с колпачком.

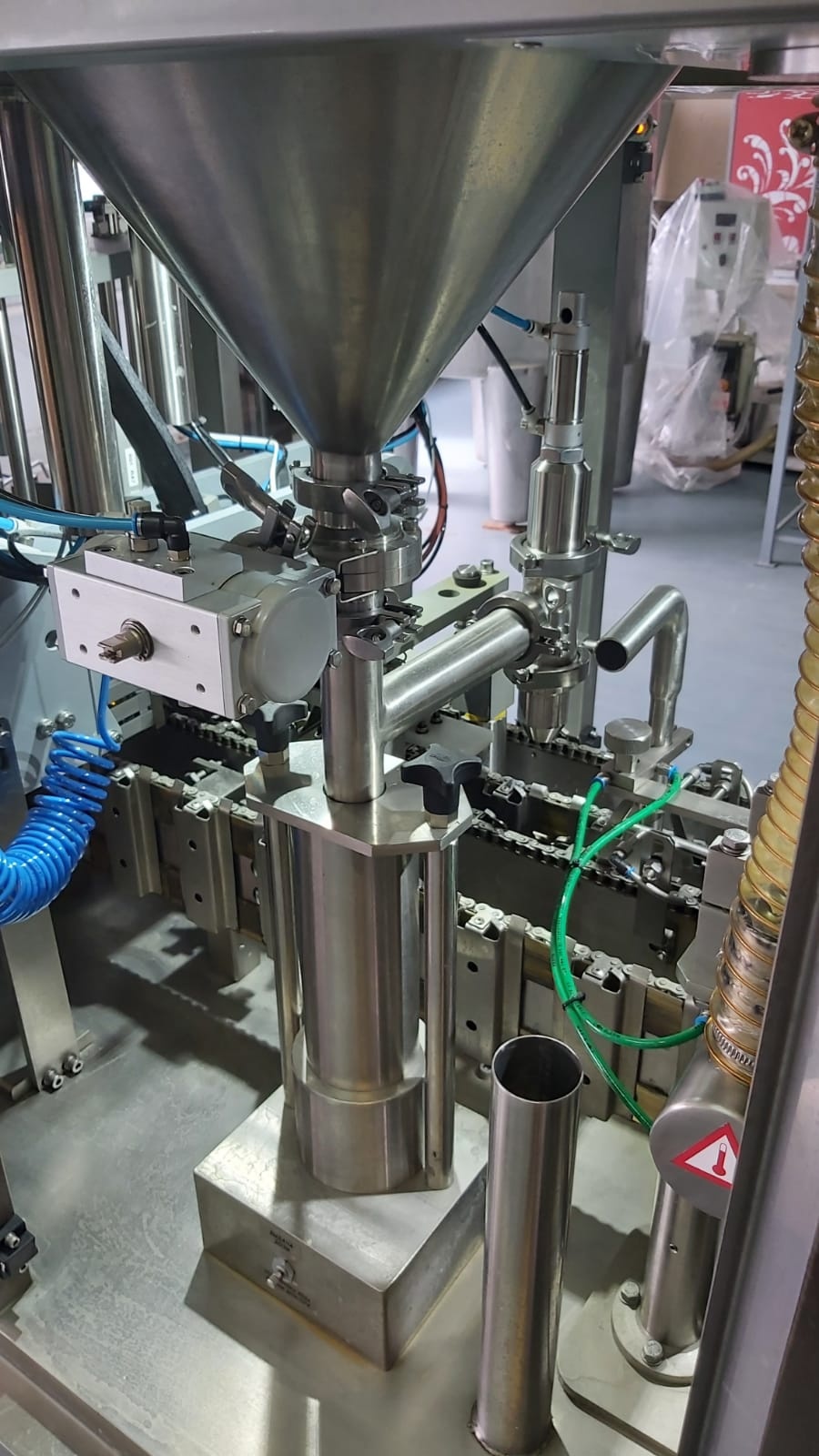

- Загрузочный бункер объемом 80 литров (с датчиков уровня, пневмоуправляемым клапаном). Фасуемый продукт в загрузочный бункер подается отдельным насосом (в комплект не входит).

- Кинематическая производительность:  1500 упаковок./час., с возможностью регулировки производительности, под кинематической производительностью понимается скорость работы механических узлов оборудования без учета свойств упаковки, дозируемого продукта и квалификации оператора.

- Габаритные размеры автомата – 3000х3100х2700 мм Вес: не более 1100 кг.

- PLC («OMRON» Япония; «SMC» Япония);

- Пневмооборудование  («Festo» Германия, «SMC» Япония)

3. Комплектация автомата:

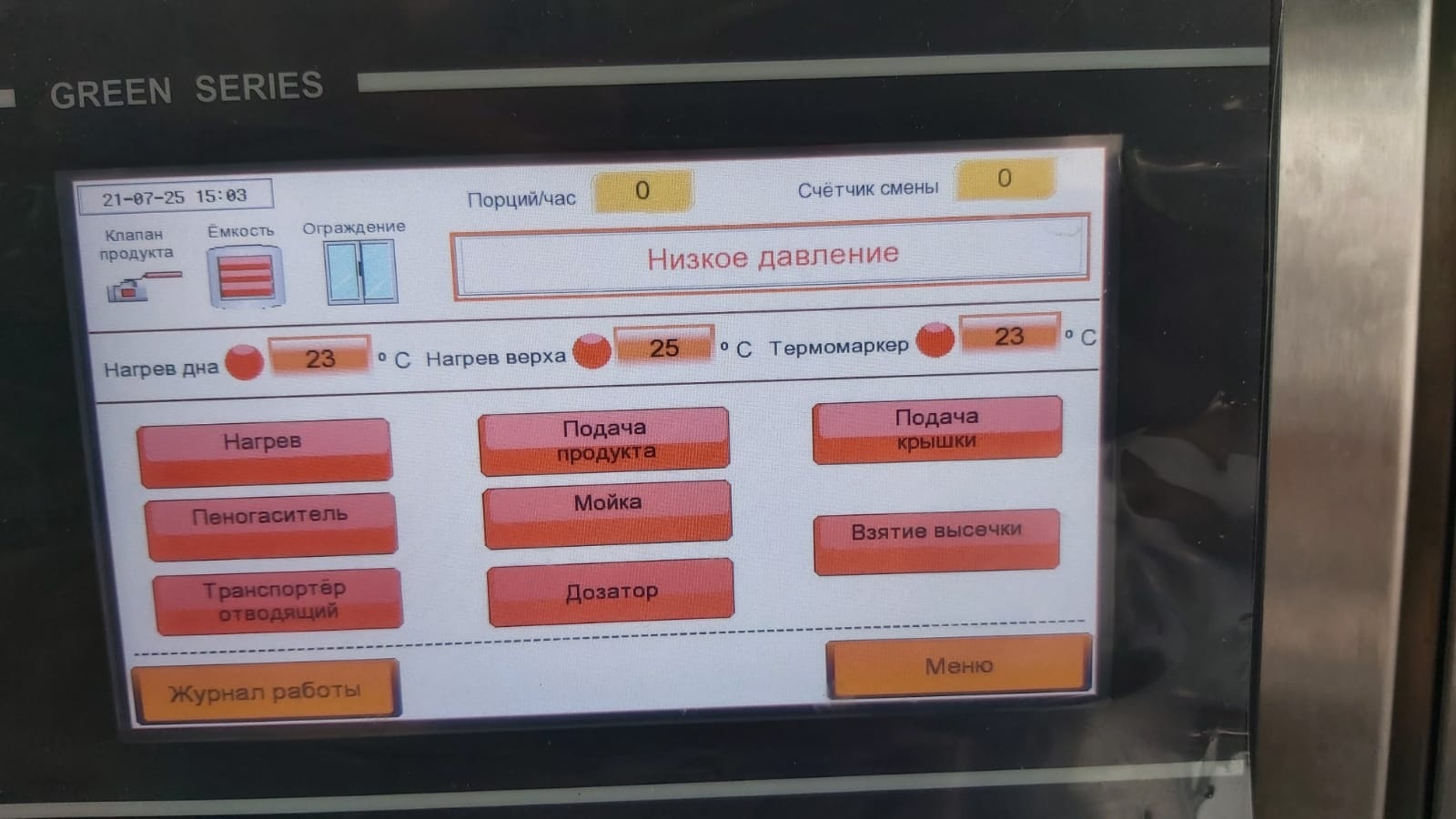

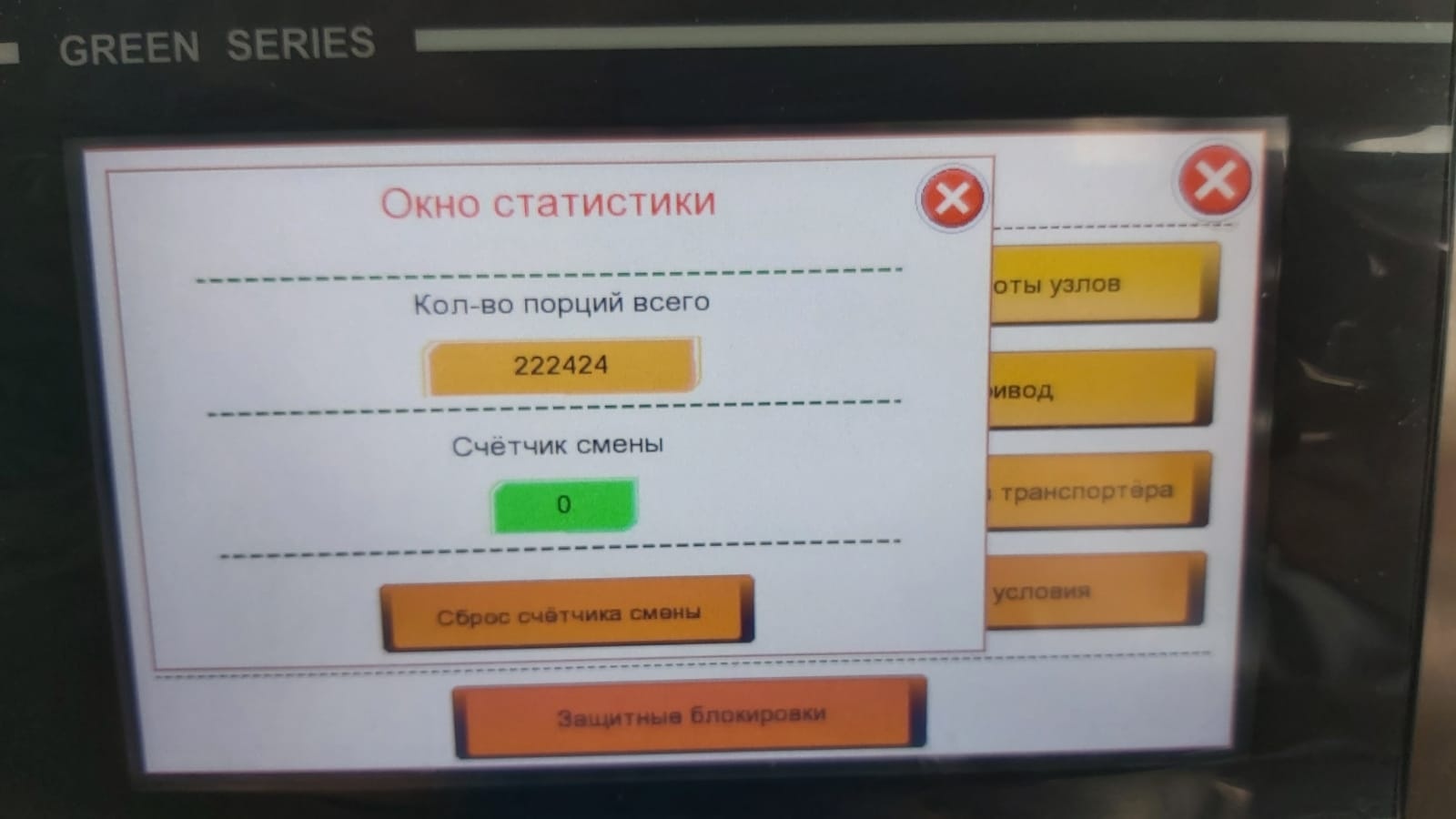

- блок управления (контроллер+терминал с сенсорной панелью управления);

- узел подачи и подъема высечки;

- узел формирования дна пакета;

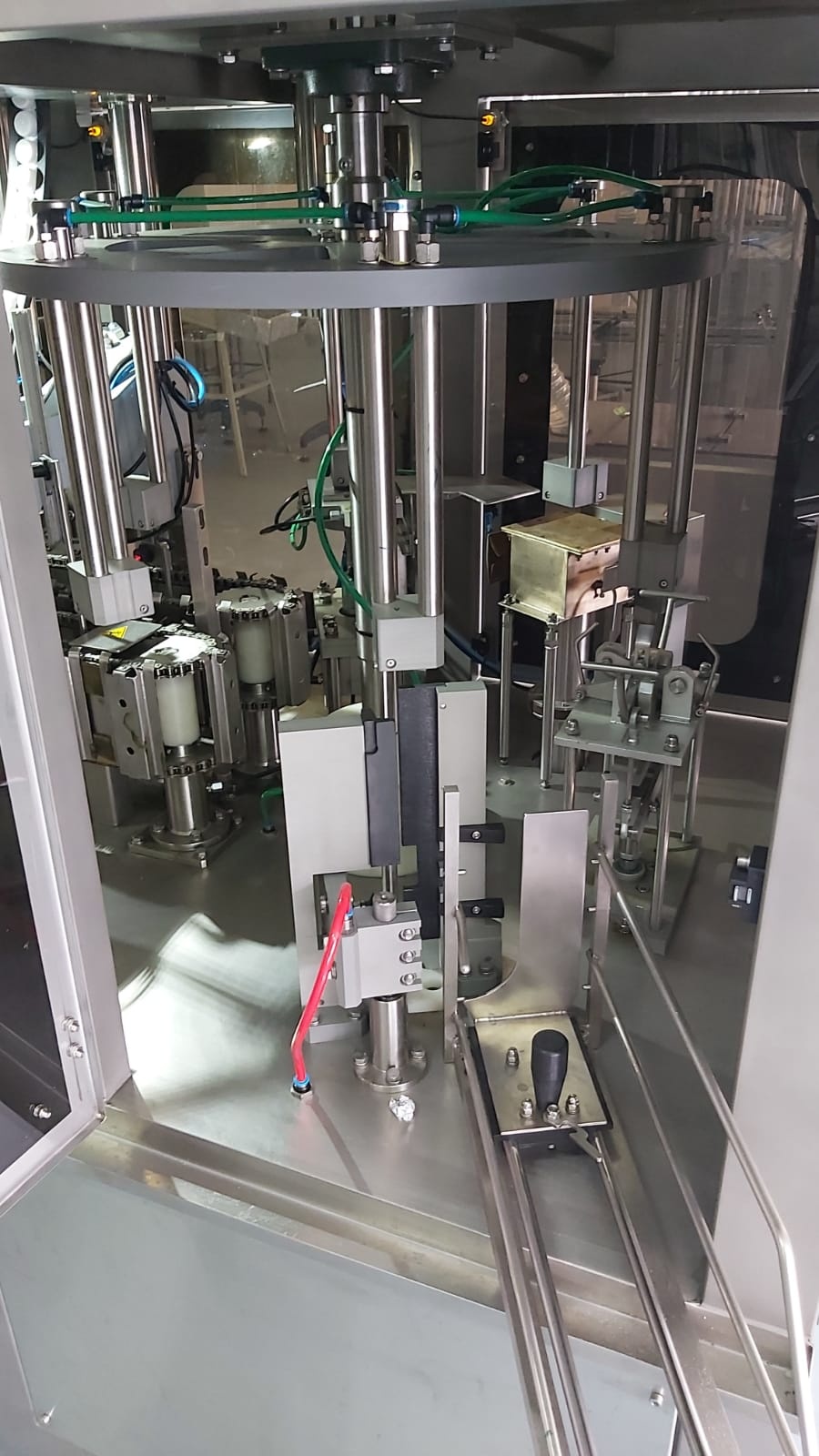

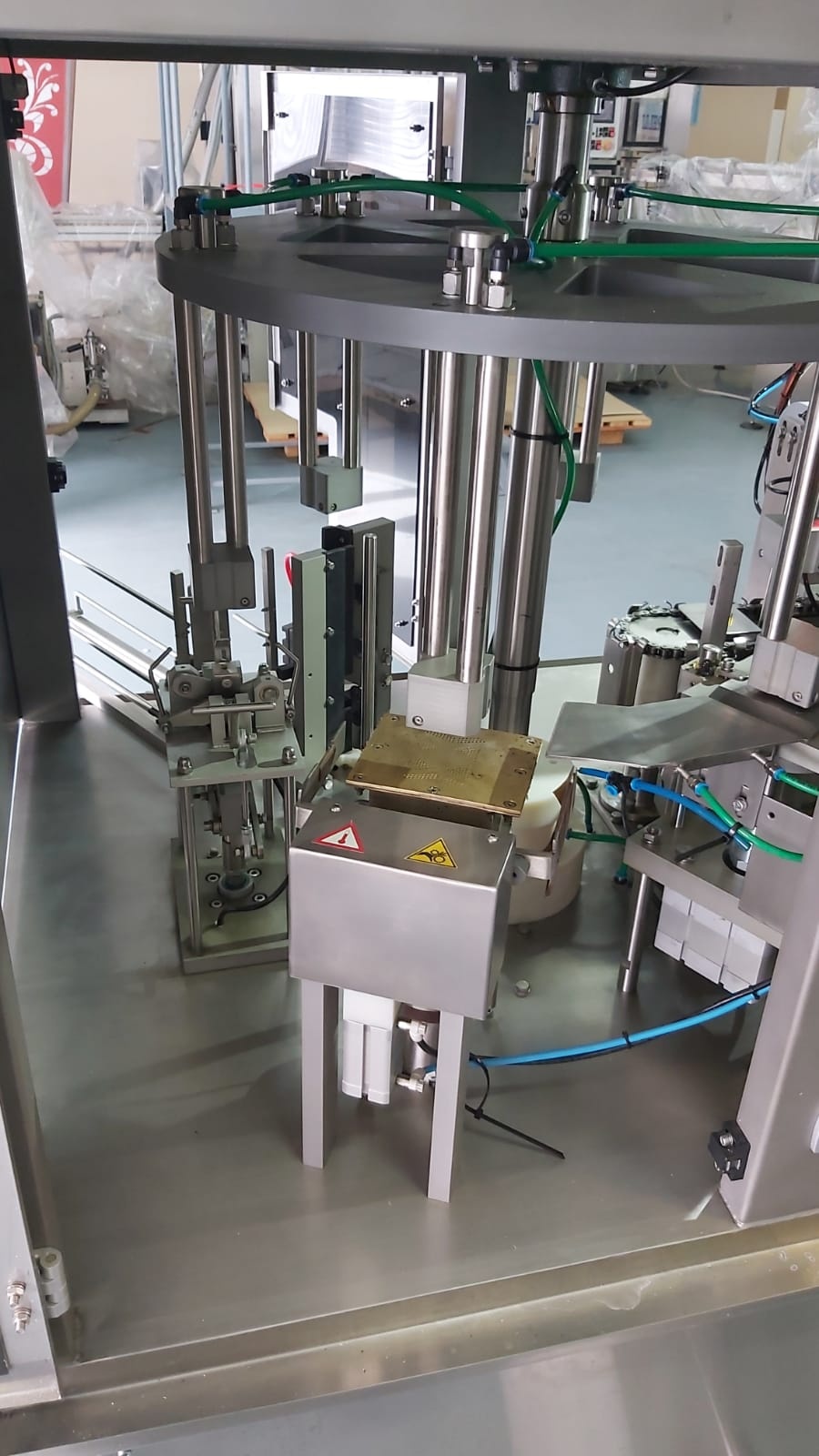

- карусель оправок;

- узел нагрева дна пакета;

- узел запайки дна пакета;

- узел съема пакета;

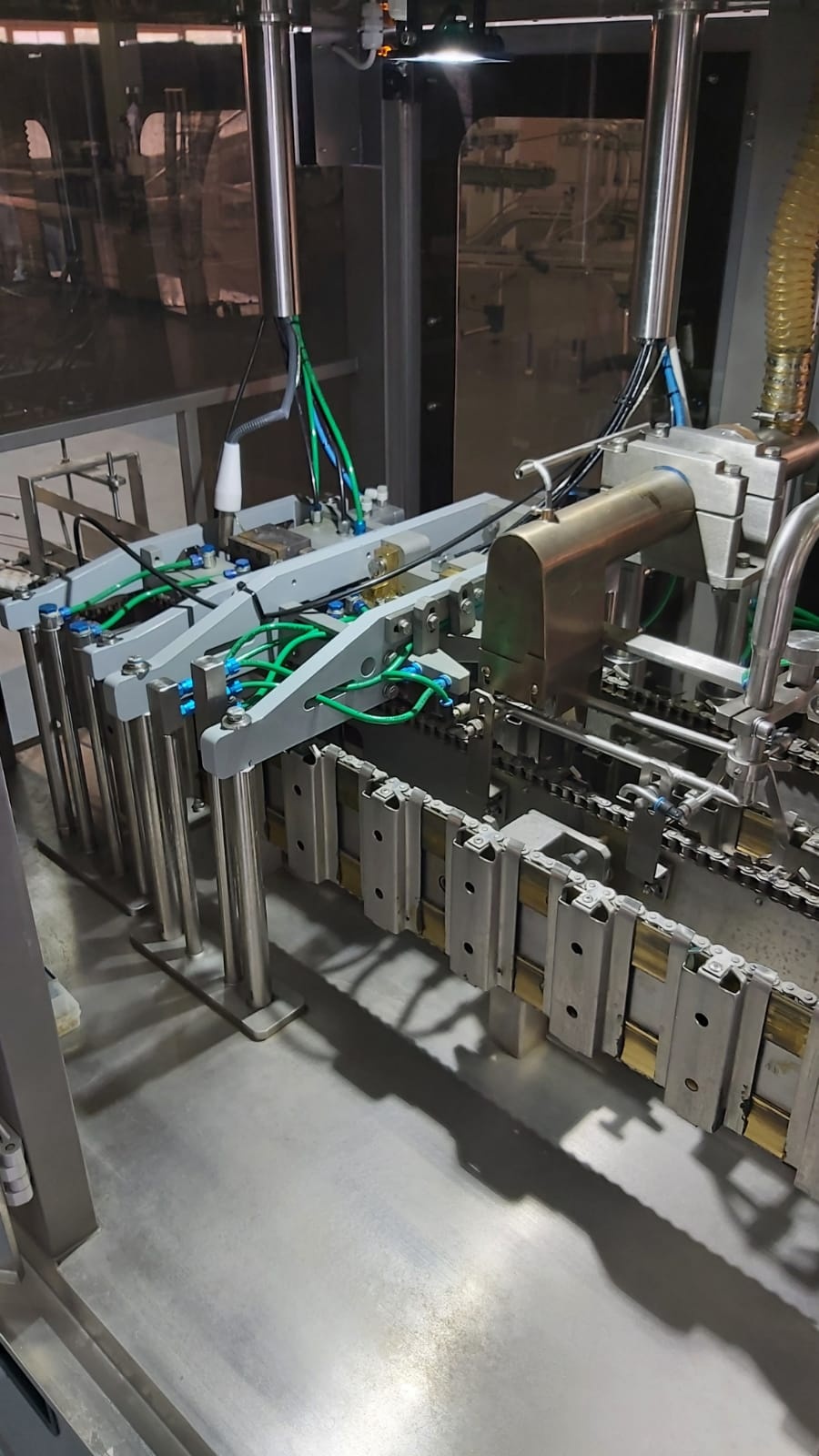

- узел перемещения пакета;

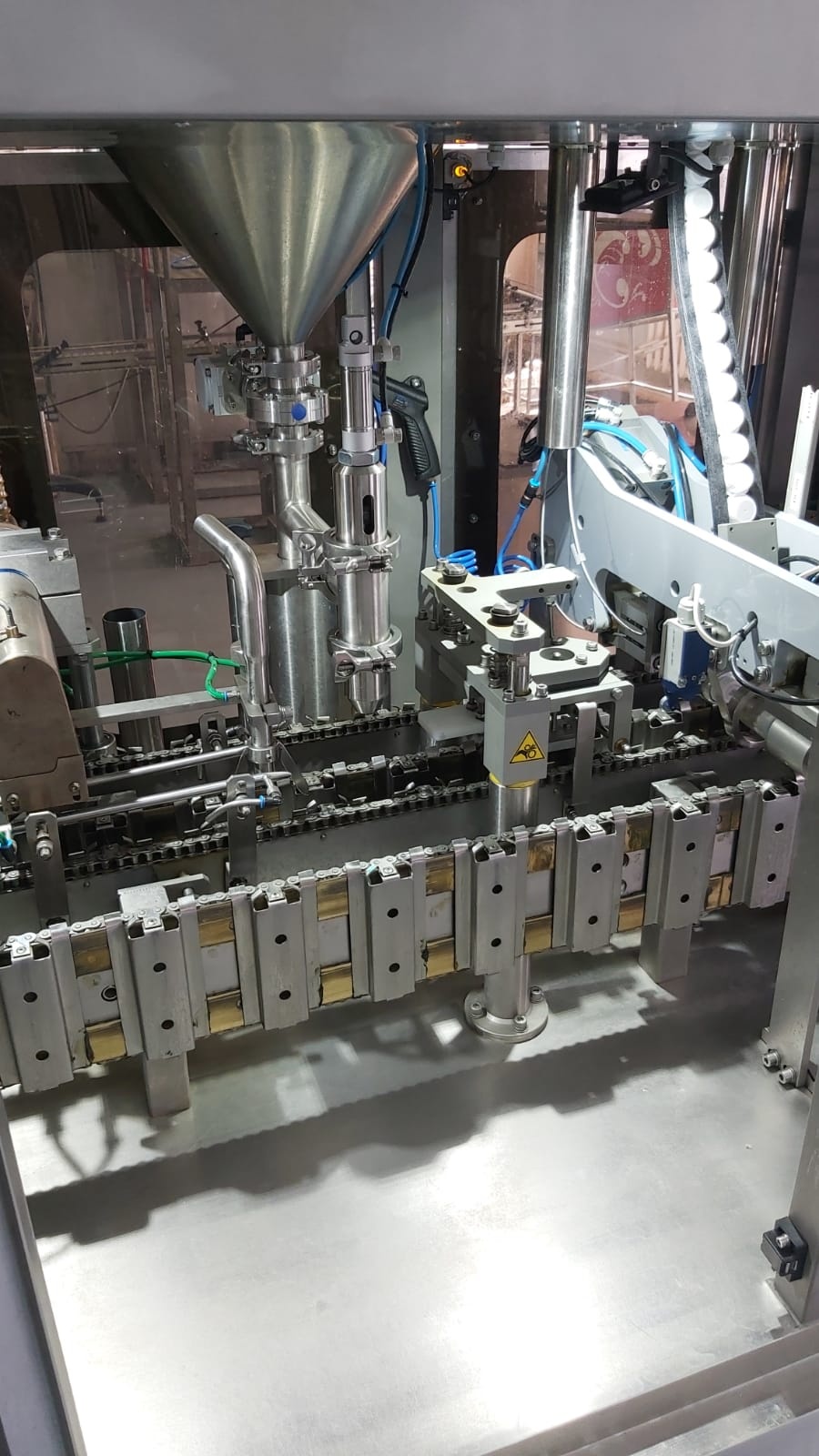

- дозатор объемного типа 500мл;

- узел удаления пены;

- аппликатор крышки Twist Cap Д28;

- узел нагрева верхней части пакета

- узел запайки верхней части пакета;

-узел маркировки (термомаркер);

- отводящий транспортер -1,5 м;

- блок подготовки воздуха;

- пневмоостров;

- автоматическая станция смазки;

- узел аварийного обдува печек;

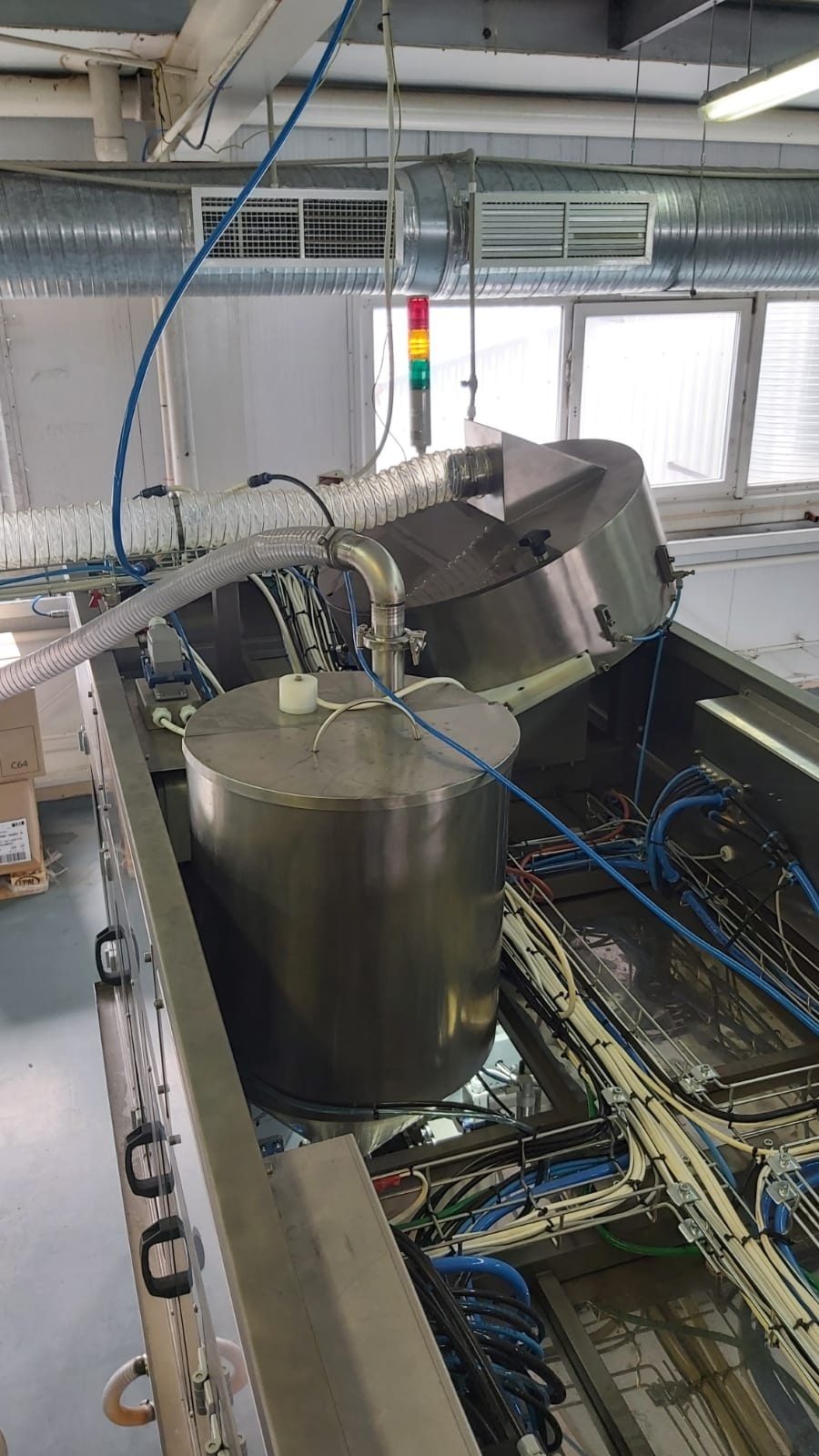

- загрузочный бункер-80л. (с датчиком уровня, пневмоуправляемым клапаном);

 4. Технические характеристики:

Напряжение – 380/220 В , 50 Гц

Мощность – не более 15 кВт

Давление воздуха в системе – 6 кг/см.кв.

Расход воздуха  - до 1600 н. л/мин

Расход холодной воды – 0,2 м3/ч
